工程图纸展示用木质相框结构设计

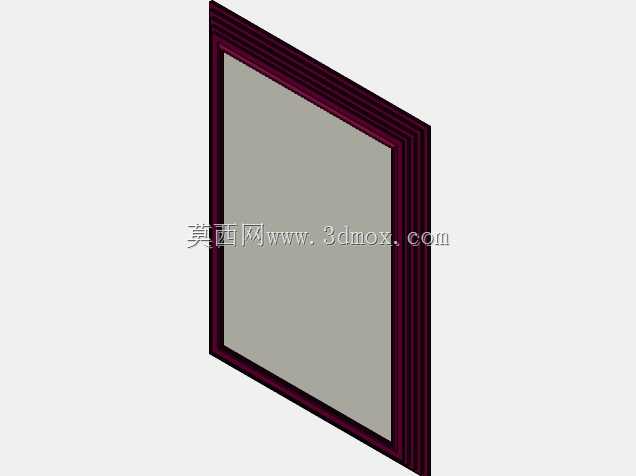

　　这款相框结构的建模思路，最初是从车间技术看板与设计部门图纸展示场景出发搭建的，日常在机械设计办公区、班组现场公告位、项目评审展示区，经常需要把二维工程图、设备渲染效果图、装配示意海报装裱后固定展示，普通民用相框要么边框强度不足，在车间多尘、频繁触碰的环境下容易边角变形，要么内框尺寸没有预留工程图纸的装裱余量，夹装A3、A4幅面的打印图纸时要么压不住图边，要么遮挡图纸标题栏。建模时先从外框的四边拼接逻辑入手，四条深色仿木边框采用45度斜角对接，对接处的配合面做了微小的定位止口，避免斜拼后出现边框错位、接缝高低差的问题，边框的截面不是简单的直角矩形，朝向画面的一侧做了阶梯压边，压边的宽度控制在15毫米左右，既可以压住衬纸与图纸边缘，又不会过度侵入画面可视区域；边框背侧预留了嵌装槽，槽位的深度同时容纳透明防护面板、图纸衬层、后背板三层结构，槽底做了0.5毫米的间隙余量，方便不同厚度的亚克力防护板或者玻璃面板都能顺利嵌入，不会出现装卡过紧撑裂边框、或者间隙过大导致面板晃动的情况。

　　从实际使用的安装边界来看，这款相框的整体外轮廓尺寸适配常见的A3幅面展示需求，外框总宽和总高在图纸幅面基础上单边增加60毫米的边框宽度，挂装时背部预留的挂孔位置按照水平居中、上下距边框100毫米的位置布置，两个挂孔的间距匹配车间常用的膨胀螺丝、无痕钉的安装间距，挂装后相框整体重心落在挂点连线的中心位置，不会出现长期悬挂后歪斜、边角下坠的问题。如果是放置在工作台面上作为立式展示，边框底部可以搭配可拆卸的支撑脚，支撑脚的翻开角度设定为向后倾斜12度，这个角度下观看者站立在1.5米距离外视线刚好垂直于相框展示面，不会出现玻璃反光遮挡图纸内容的情况。

　　结构设计过程中特意考虑了车间环境的使用特性，边框的外边缘做了小圆角过渡，没有尖锐的直角棱边，避免现场人员过往时磕碰划伤；边框的截面壁厚在建模时保留了足够的刚性冗余，即便单手捏住相框一侧边角拿起，整个框体也不会出现明显的扭转变形，后背板的固定结构不用传统的旋转金属卡扣，而是采用沿边框均布的弹性压片，压片的压紧力可以通过自身形变适配不同厚度的背板，更换图纸时只需要掰开压片即可取出背板，不需要借助螺丝刀等工具，在现场频繁更换展示图纸的场景下操作效率更高。

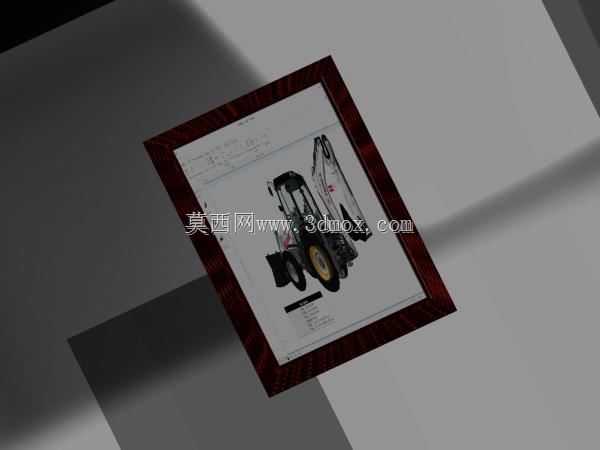

　　框体内部的展示面预留了2毫米的衬纸容纳空间，可以在图纸和透明面板之间加一层白色或者深色衬边，既能够让工程图纸的展示效果更规整，也可以避免图纸直接贴在透明面板上，因为温差出现起雾、图纸墨迹粘在面板上的问题。整个建模过程把边框的拼接缝、压边阶梯、背部嵌槽、挂孔位置都做了全参数化关联，如果需要适配A4、A2等不同幅面的图纸，只需要修改内框的长宽参数，边框的截面形状、斜接角度、压片安装位置都会自动同步更新，不需要重新绘制每一根边框的特征。在和CREO工程图环境联动使用时，这个相框模型可以直接把软件生成的工程视图、设备渲染效果图贴合到内部展示面上，快速生成方案展示的渲染效果图，用于项目汇报时的场景布置，也可以直接作为车间可视化看板的装裱构件参考，指导实际加工时的木框或者注塑框开模尺寸，避免装裱结构和常用图纸幅面不匹配的问题。框体的四个斜角对接处还预留了微小的涂胶槽，实际加工制作时在槽内注入粘接剂，拼接后粘接面积比单纯的斜面对接提升近40%，长期使用不会出现边角开胶、边框散架的情况，适配工厂现场长期固定展示的使用需求。
