单臂铰接式联动机械操作臂结构设计

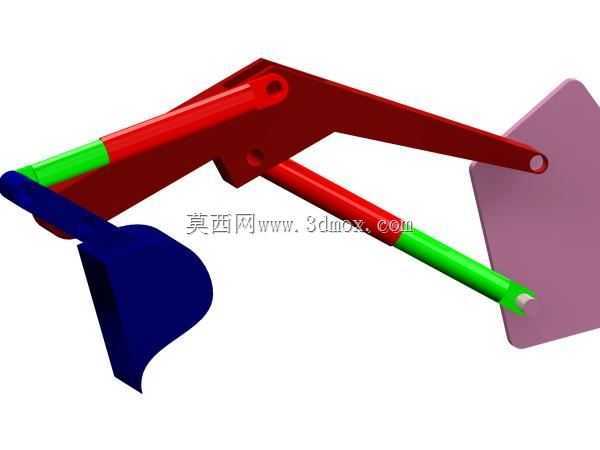

　　该单臂联动操作机构主要面向轻载工位的物料拾取、工件移位、工装夹具配套场景，可集成在小型自动化装配线、实验室试样转运台、小型加工工位上下料单元中，替代人工完成重复性的短距离物件搬移动作，适配重量不超过5kg的规则或异形小件操作，在电子元器件装配、小型五金件分拣、教学实验演示台架上均有较高适配性。从结构功能来看，整套机构采用双连杆铰接联动设计，主臂与副臂通过中部销轴形成转动副，臂身分段做了等强度优化，受力集中的铰接孔位做了加厚凸台处理，避免长期往复转动出现孔位磨损失圆；末端执行端预留了标准安装接口，可根据实际工况更换夹爪、吸盘、铲头、拨叉等不同作业端头，无需改动主体臂架结构即可适配不同作业需求。设计过程中优先考虑了运动轨迹的可控性，

　　通过调整两根连杆的长度比例，可将末端作业点的运动范围控制在预设扇形区域内，避免超程碰撞周边工位设备；臂身采用分段配色区分不同运动构件，方便调试阶段快速识别各部件的运动姿态，排查卡滞、干涉问题。安装边界方面，整套机构的基座固定端采用单销轴铰接设计，可适配厚度10-25mm的安装立板，基座孔位为标准通孔，可直接通过螺栓固定在设备机架或专用工作台支架上，无需额外加工复杂安装面；臂架完全展开时水平方向最大作业半径为320mm，竖直方向最大抬升高度为210mm，收回状态下整体占用空间不超过180mm120mm80mm，对安装工位的空间预留要求较低，适合在紧凑布局的小型设备内部集成。运动特性上，该机构通过单动力输入即可实现双连杆的联动动作，

　　无需为每段臂身单独配置驱动元件，大幅降低了配套控制与驱动成本，铰接转动副的间隙控制在0.02mm以内，往复运动定位精度可满足轻载装配作业的重复定位要求，臂身表面做了圆滑过渡处理，无尖锐棱角，避免作业过程中剐蹭操作人员或划伤工件表面。
