镂空网格沥水收纳吊篮结构设计

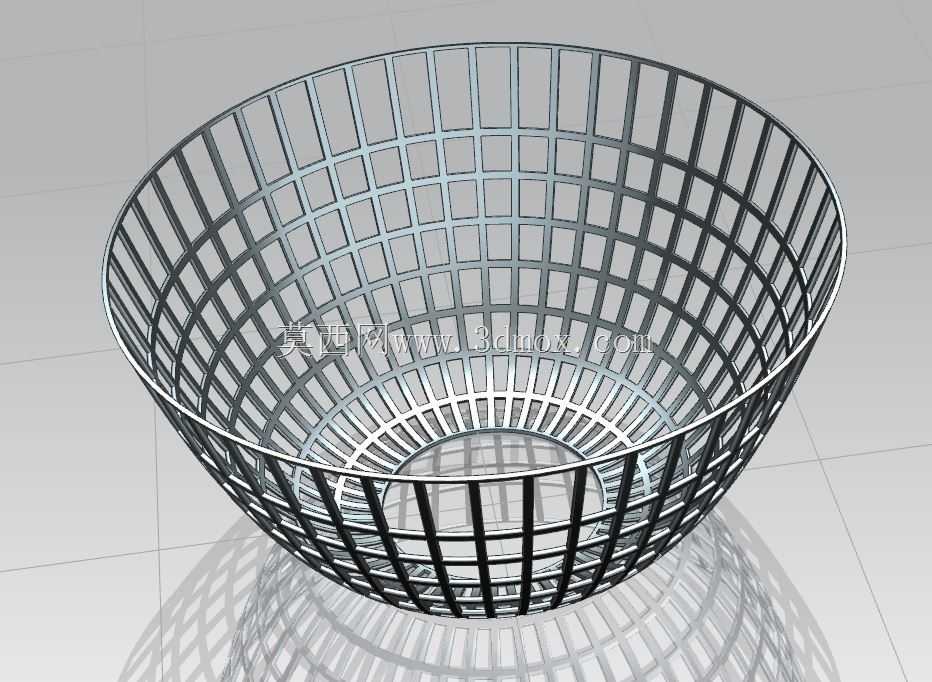

　　该镂空网格吊篮主要面向厨房台面沥水、果蔬临时盛放、餐具控水以及小型物料周转等场景，结构上采用上宽下窄的回转盆形轮廓，整体由周向环筋与纵向筋条交叉构成，既保留了盆体的容纳能力，又通过大面积开孔实现排水、通风和减重。实际使用时，水流可从网格间隙快速排出，避免底部积水；通透的筋条结构也便于冲洗和晾干，适合在潮湿环境中长期接触水、食材残渣和清洁用品。

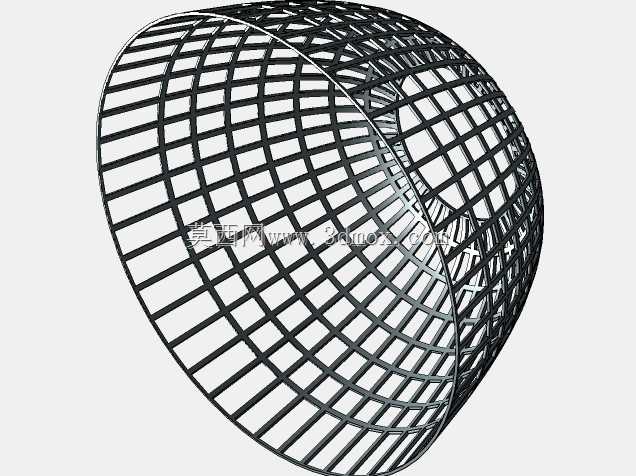

　　外形边界以回转中心线为基准，上口为最大直径区域，向下逐步收束，底部保留环形支撑边，使篮体放置在台面或配套支架上时具有稳定接触圈。侧壁并非简单直筒，而是按盆形曲面过渡，纵向筋条随母线方向连续弯曲，环向筋条则按不同高度形成直径递减的闭合轮廓。这样的布置能够让载荷从篮口沿侧壁向底部环边传递，盛放果蔬或餐具时，侧壁筋条承担分散支撑作用，底部环圈承担主要支承反力。

　　建模时可先建立回转曲面作为筋条排布参考，再按等分角度生成纵向骨架。纵向筋条从篮口边缘延伸至底圈，截面宜采用圆杆或带圆角的矩形杆，避免尖角造成应力集中。环向筋条沿高度方向分层布置，靠近上口的环筋直径较大，主要维持开口形状并限制侧向变形；中下部环筋间距可根据承载需求加密，用于约束纵向筋条的外鼓趋势。底圈作为安装和放置边界，应保证平面度与圆度，若后续需要配支架、挂钩或旋转底座，可在底圈外侧增加配合凸缘。

　　网格开孔尺寸需要结合盛放对象确定。用于果蔬收纳时，开孔不能过大，以免小型果实或餐具柄部穿出；用于餐具沥水时，开孔比例可适当提高，以增强排水效率。筋条宽度和厚度直接影响刚性与重量，过细会导致篮体受侧向挤压后产生明显椭圆变形，过粗则削弱通透感并增加材料消耗。工程化处理时，可在篮口位置设置加粗卷边或闭合环，提高手持和搬运时的局部强度；底圈也可适当加厚，使放置接触位置更耐磨。

　　若采用金属线材焊接成型，纵向筋与环筋的相交点需要明确焊接位置，三维结构中应保证各杆件中心线相交或保留一致的搭接间隙，便于后续工装定位。若采用塑料注塑成型，则需将筋条过渡为带拔模斜度的连续壳体骨架，交汇处设置圆角，并在厚壁位置控制缩痕风险。若采用不锈钢折弯与碰焊工艺，篮口可增加外圈包边，底圈可采用整圈圆杆焊接，以提高成品的抗变形能力。

　　从受力角度看，篮体最常见的载荷是竖向均布载荷和边缘提吊载荷。竖向盛放时，物料重力压向侧壁和底部，纵向筋条呈现弯曲受力，环向筋条约束相邻纵筋的相对位移；提吊移动时，上口环圈会承受集中拉力，若篮口刚度不足，开口容易被拉成椭圆。因此在结构方案中，上口环筋、底圈和纵筋端部连接区是需要重点加强的位置。网格交叉点不应只作为视觉线条处理，而应在模型中体现真实连接关系，使后续工程图、焊件图或注塑模具分型有明确依据。

　　安装边界方面，独立放置形式依赖底圈与台面接触，底圈直径不宜过小，否则篮体满载时稳定性差；若作为悬挂吊篮使用，可在上口环筋均布设置吊点，吊点数量优先取三点或四点，以保证起吊后姿态平衡。吊点孔位应避开纵筋与环筋的薄弱交汇区，局部可加宽耳板或增加补强环。与支架配合时，上口外圆和底圈外圆均可作为定位参考，支架托边应与篮体曲面保留间隙，避免加工误差造成装配干涉。

　　该结构的建模重点在于曲面骨架、筋条阵列和交汇一致性。通过回转曲面控制整体轮廓，通过圆周阵列形成规则网格，再以统一截面扫掠生成实体杆件，可以保证外观节奏均匀。篮体内部无封闭储水腔，底部中央开孔与侧壁网格共同形成通畅排水路径，清洗后残水不易滞留。整体形态简洁，功能边界清晰，既可作为日用五金产品结构方案，也可作为网格类回转承载件的设计参考。
