小型内燃动力引擎缸体外壳结构设计

　　这套壳体结构面向小排量往复式内燃动力单元开发，常见配套场景覆盖航模动力、小型便携发电机组、园林植保机械以及微型代步设备的动力端，作为整台引擎的核心承载基体，所有运动副、油路气路、外接附件都要在这个壳体上找到对应的安装定位基准。从整机布局倒推壳体设计的时候，首先要锁定曲轴回转中心的空间位置，这是整个动力单元的尺寸基准：曲轴横向贯穿壳体下部的主轴承孔，孔系同轴度公差直接决定曲轴运转的卡滞风险，建模阶段就要把主轴承座的壁厚、加强筋走向同步规划，避免后续装配时出现轴承外圈压装后壳体局部刚性不足的问题。

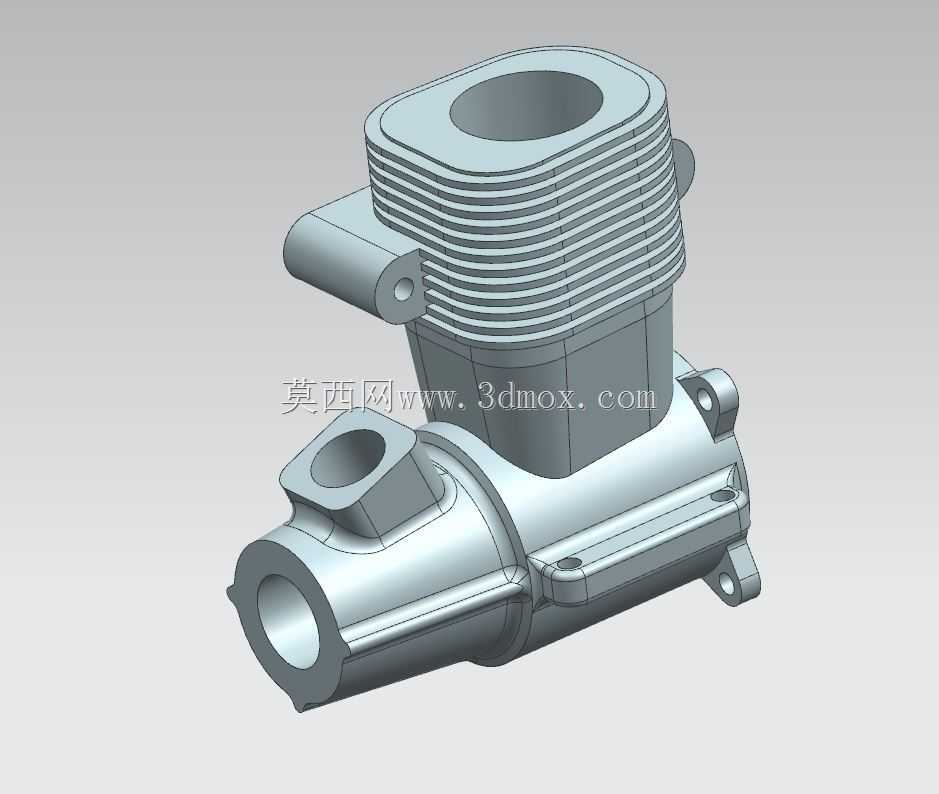

　　壳体上部的缸筒区域外壁布置了连续环状散热鳍片，这是风冷小引擎的典型特征，鳍片的排布间距、单片厚度都要兼顾散热面积和铸造脱模可行性，鳍片从缸筒根部向外延伸的高度不能超出整机外围安装包络，同时要给冷却气流预留顺畅的流通通道，避免鳍片根部出现气流死区导致局部过热。缸筒顶端的法兰面用来锁紧气缸盖，端面的平面度要求、螺栓孔的分布圆位置都要和缸盖密封垫的孔位完全匹配，建模时螺栓孔周边做了局部加厚凸台，分散缸盖螺栓的预紧力，防止长期受燃气压力冲击出现密封面翘曲漏气。

　　壳体侧部伸出的进气接口与排气安装位，分别对应化油器或者燃油喷射组件、排气消音器的对接，接口的通径尺寸要和引擎排量匹配，接口端面的密封槽、固定螺柱孔位都做了一体化布局，不需要后续额外焊接转接法兰。下部前后两侧伸出的安装支脚带通孔，是整台引擎固定到机架或者设备本体的连接位，支脚和壳体主体的交接位置做了圆弧过渡加强，抵消引擎运转时往复惯性力带来的振动载荷，避免支脚根部出现疲劳断裂。

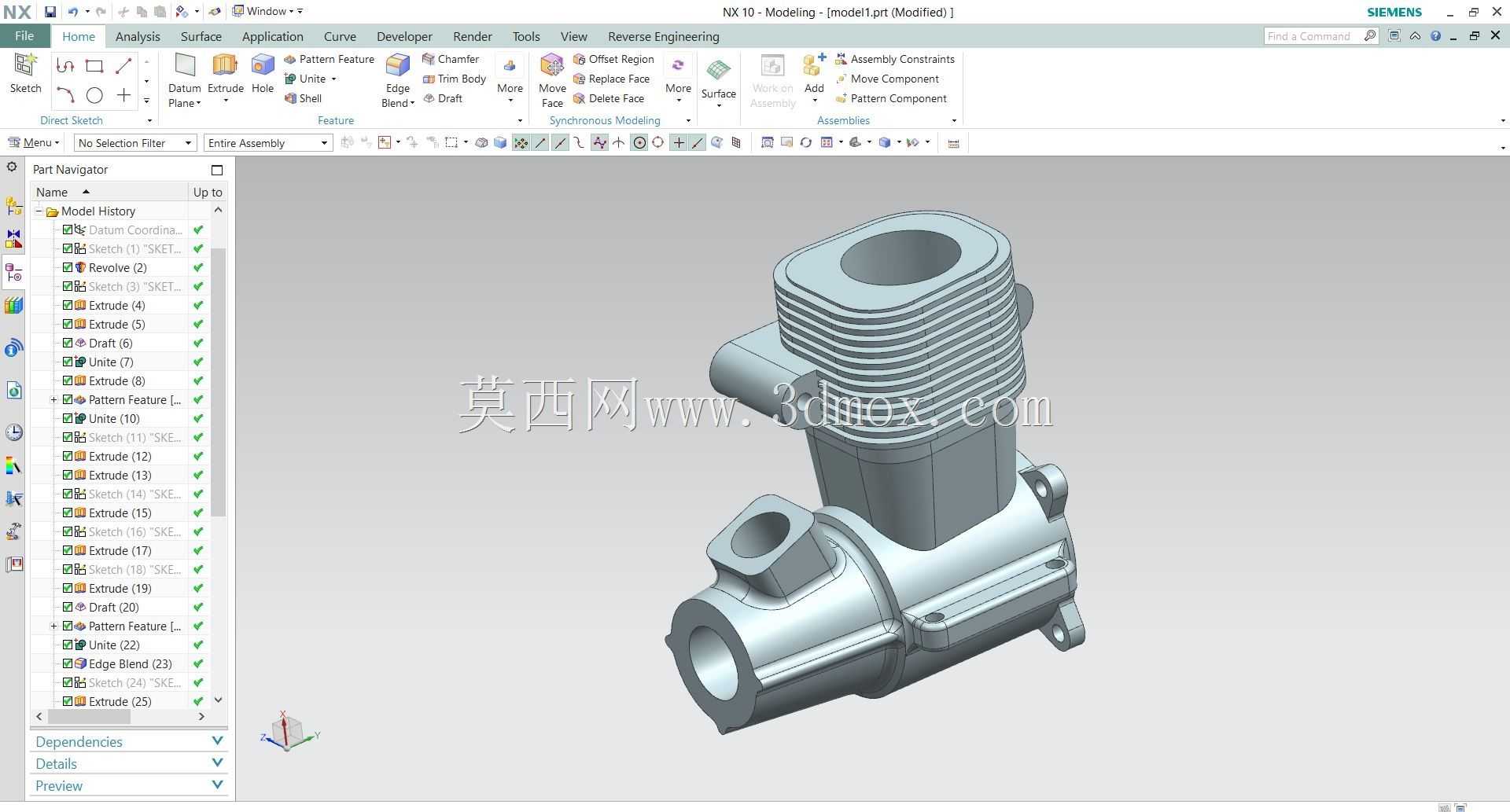

　　建模过程中同步核对了内部腔体的避让空间：曲轴连杆大头的回转轨迹、活塞在下止点的最低位置、正时齿轮或者配气机构的布置空间，都在壳体内部做了对应挖腔，腔体内壁和运动部件之间预留了合理的安全间隙，既不会因为间隙过大导致壳体整体尺寸臃肿，也不会出现运动件和壳体内壁刮蹭的硬干涉。壳体上还预留了润滑油道的开孔、油位观察的安装位、点火模块或者传感器的固定凸台，所有外接附件的安装面都和主体壳体一次性整合，减少后续装配时的拼接零件数量。

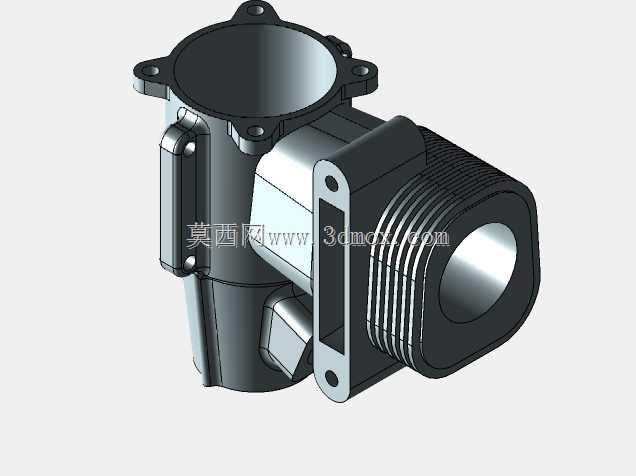

　　从安装边界来看，壳体整体呈立式布局，下部主轴承孔的轴线水平布置，上部缸筒轴线垂直向上，侧向接口分别朝向进气侧与排气侧，整机固定时支脚孔的跨距、安装面到曲轴中心的高度都符合小型通用动力的安装互换规范，周边预留的空间可以容纳启动拉盘、燃油箱、冷却导风罩等外围附件，不需要对壳体主体做二次切割修改。壳体外壁的加强筋顺着载荷传递方向布置，从主轴承座一直延伸到缸筒外壁和安装支脚，把燃烧爆发压力、曲轴旋转的支撑反力均匀分散到整个壳体壁面，在控制整体壁厚、降低铸件重量的同时，保证壳体的刚性满足高转速运转的要求。
