铰接式带座支撑轴承支座结构

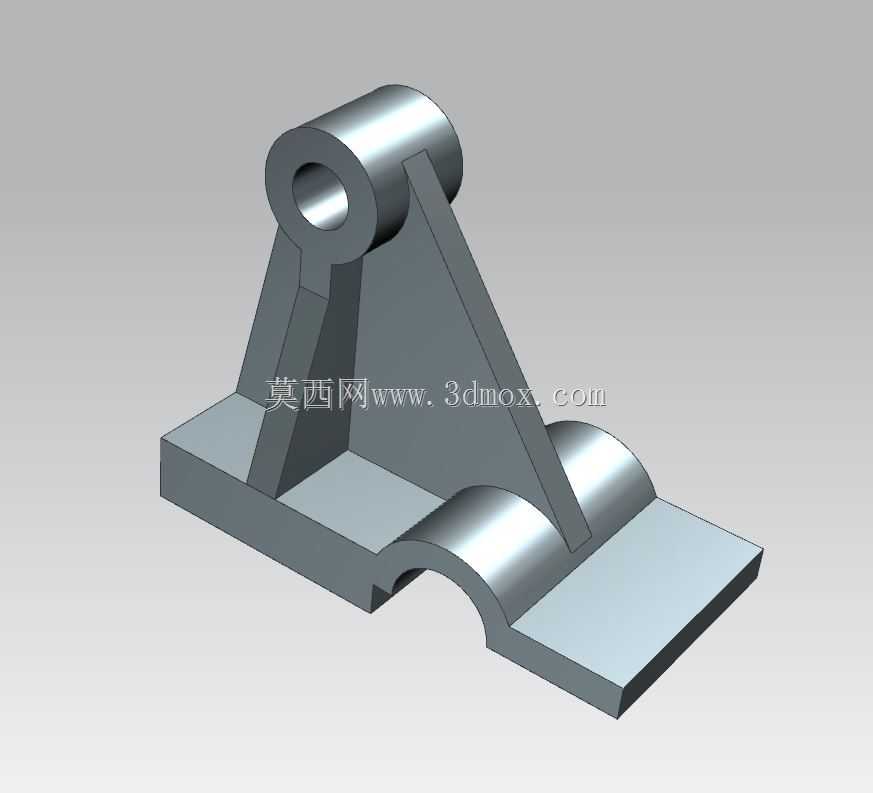

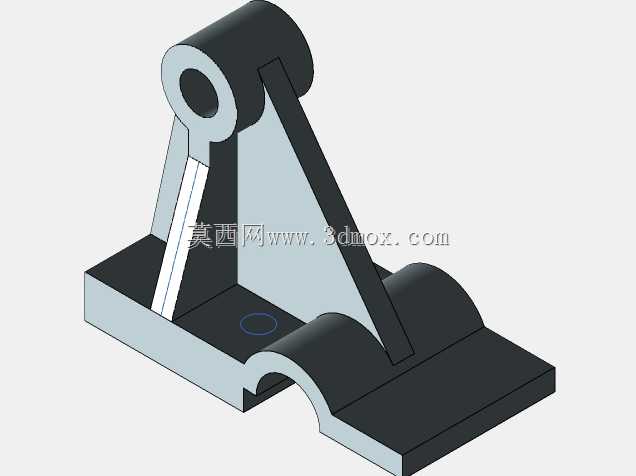

　　该支撑件属于轻载传动系统里的铰接承托构件，整体采用一体式铸焊结合的构型思路，底部为两块对称外伸的平直安装翼板，翼板之间预留半圆弧让位缺口，可直接跨骑在对应直径的圆管导轨、辊道横梁或者管线外壁上，安装时无需在被支撑基体上做大范围开孔，仅通过翼板上预留的沉头孔穿入螺栓即可完成锁紧固定，这种跨骑式安装边界能大幅降低现场装配的对位难度，在输送线侧边张紧轮支架、小型料仓翻盖铰接座、手动杠杆操作机构的回转支点、户外小型设备的防护门转轴支座这类场景中适配性很强。上部的同轴圆筒铰耳是核心承载部位，内孔可直接穿入销轴，也可压入配套的滑动轴套或者微型滚动轴承，圆筒的壁厚按照常规轻载铰接工况做了等强度加厚，孔口两端预留了微小的倒角，既方便销轴压装时导向，

　　也能避免装配过程中孔口锐边划伤轴面或者轴套密封圈。两侧的三角形加强肋板从圆筒外圆底部一直延伸到底板安装面，肋板的走向顺着构件工作时的主要受力方向布置，当铰点承受径向载荷时，力流可以从圆筒外壁顺着肋板均匀分散到底部两块翼板上，不会在圆筒和底板的衔接位置出现应力集中突变，肋板和圆筒、底板的交接位置都做了内圆角过渡，规避铸造或者3D打印成型时的转角应力开裂风险，也能减少焊接结构件在焊缝位置的应力集中。底部的半圆弧让位结构并非单纯的避让设计，圆弧的曲率和常见的工业圆管、辊筒外径匹配，装配时圆弧面可以贴合在被支撑管件的外壁上，相当于额外增加了一处径向定位面，螺栓锁紧之后整个支座不会绕安装螺栓发生周向转动，相比完全平直的底板安装形式，

　　抗扭转错位的能力提升明显，在设备运行产生振动的工况下，螺栓防松的压力也会相应降低。整体外形的安装边界控制得十分紧凑，两侧翼板外伸长度刚好满足安装螺栓的扳手操作空间，不会过多占用周边设备的排布空间，上部铰耳的中心高度按照常规手动操作机构的力臂比例设置，既可以作为杠杆的回转支点，也可以作为连杆机构的端部铰接座，在小型非标工装的夹紧摆臂、农业小型机具的挂接支点、仓储设备的翻转挡架支座场景中都能直接适配。建模过程中先绘制底部翼板的轮廓草图，拉伸得到基础底板，再在上部绘制铰耳圆筒的回转截面，通过两侧肋板的草图将圆筒和底板连为一体，最后切除底部中间的半圆弧让位缺口，所有相邻壁面的衔接处都按照工艺要求添加过渡圆角，壁厚整体保持均匀，

　　没有出现局部壁厚突变的位置，不管是采用铸造成型、板材焊接后机加工，还是采用FDM熔融沉积3D打印做功能验证件，都能顺利成型，不会出现局部缩孔、打印翘曲或者焊接烧穿的问题。铰耳内孔的尺寸公差按照IT8级的配合精度预留，当穿入普通销轴时可以采用间隙配合，保证铰接转动灵活，当压入轴套或者轴承时可以采用过渡配合，保证衬套不会在孔内发生窜动。底板上的安装孔采用长圆腰型孔的设计思路，现场安装时可以沿翼板长度方向微调支座的固定位置，补偿机架焊接时的孔位误差，降低前期机架加工的精度要求。整个构件没有复杂的异形曲面，所有结构特征都服务于承载、安装、让位三个核心功能，没有多余的装饰性结构，在满足铰接支撑强度要求的前提下尽可能控制了整体重量，非常适合机械设计初学者做实体建模练习，也可以直接作为轻载非标设备的铰接支座参考结构，在实际改型时只需要调整铰耳内孔直径、底板安装孔间距、底部让位圆弧的半径，就可以适配不同的销轴规格和安装基体尺寸，改型迭代的效率很高。
