汽车发动机排气歧管弯管总成结构设计

　　该排气歧管总成主要面向小排量多缸内燃机的排气侧改造与配套设计场景，常见于乘用车动力总成改装、小型工程机械发动机排气系统匹配、教学样机拆解演示以及进排气流体路径验证项目。整套部件承担将各气缸燃烧后的高温废气从缸盖排气口均匀汇集、导向下游三元催化或涡轮入口的核心作用，管路走向直接影响各缸排气背压一致性、脉冲干扰程度与整机扫气效率。

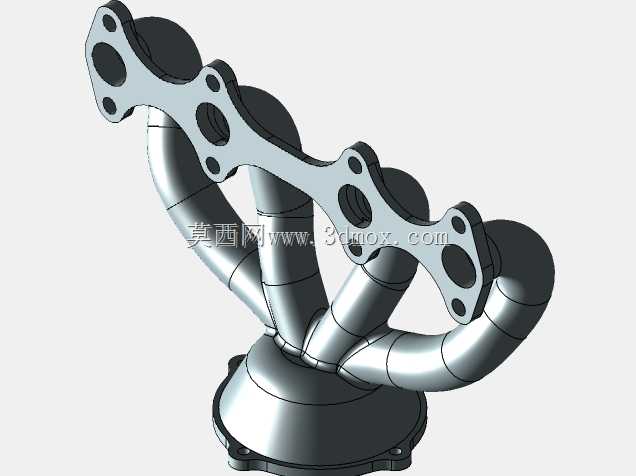

　　从结构组成来看，模型完整还原了缸盖侧安装法兰、四根独立弯曲支管、汇流集合段以及下游出口法兰三部分。缸盖侧法兰为薄板式冲压/铣削成型结构，沿长度方向布置多个螺栓过孔与气缸排气口对位孔，孔位间距严格对应缸盖排气端面的安装孔系，法兰板面预留密封垫压紧平面，装配后可通过均布螺栓压紧密封垫，避免高温废气从接合面泄漏。四根支管从法兰各接口出发，采用不等长平滑弯管路径逐步向中心收拢，弯段全程采用大曲率圆弧过渡，未出现急折、直角突变截面，管路内壁流线连续，可有效降低废气流经时的局部湍流阻力，减少各缸排气之间的脉冲干涉。支管汇合处采用平滑渐变的集合腔结构，多根管路汇入后截面逐步收缩过渡至底部出口法兰，出口法兰同样布置环形螺栓孔与定位止口，可直接对接下游排气管、催化器壳体或涡轮机进气法兰。

　　设计思路上优先平衡了三个工程约束：其一为安装边界避让，歧管整体处于发动机缸盖侧与机舱防火墙、周边附件之间的狭小空间，弯管向外延展的轮廓、法兰边缘的突出量都经过路径校核，既保证管路弯曲半径满足成型工艺要求，又避免与缸盖螺栓、水温传感器、启动机等周边部件发生运动干涉；其二为各缸排气路径的对称性，四根支管的长度差控制在合理区间，弯转角度尽量趋近，让各缸排出的废气到达汇流腔的时间差尽可能小，降低排气回压波动，提升发动机高转速区间的充气效率；其三为结构工艺性，薄壁弯管段可采用不锈钢弯管焊接成型，法兰面可采用冲压或机加工成型，集合段可通过铸造成型或管件拼焊实现，不同工艺路线下的壁厚过渡、焊接预留边都在三维结构中留出了合理余量。

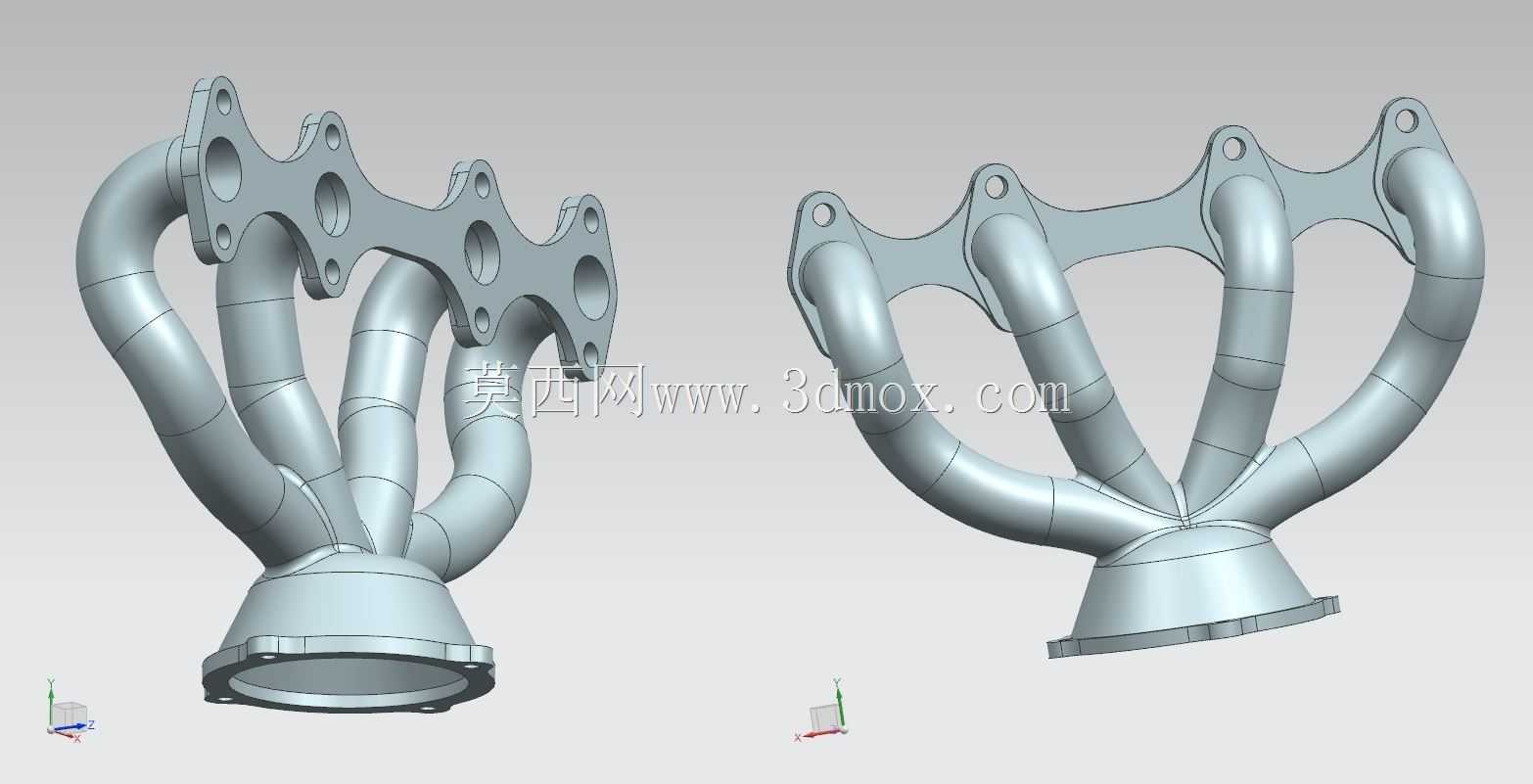

　　外形尺寸方面，整套歧管整体呈对称展开的扇形轮廓，缸盖侧法兰沿气缸排列方向水平延伸，长度覆盖多缸缸盖的排气口分布区间，整体高度从法兰安装面到出口法兰端面满足机舱内纵向布置空间要求，出口法兰朝向发动机下方偏后位置，适配常见前置前驱或前置后驱车型的排气走向。安装边界上，法兰面的螺栓孔位置、排气口中心距完全匹配对应缸盖的安装基准，装配时歧管背部与缸盖之间预留隔热罩安装间隙，外侧弯管与机舱内饰板、冷却管路之间保留足够的热膨胀间隙，避免工作状态下高温管路热变形后挤压周边部件。支管外壁的分段结构标识也对应了实际弯管的分段焊接工位，每一段弯管的轴线曲率、截面圆度都保持一致，既方便管件冲压弯曲加工，也便于后续做流体仿真时抽取连续的内流道模型，完成排气背压、流速分布、各缸干涉情况的仿真校验。这类歧管结构在自然吸气发动机改装、小型发电机组动力配套、实训教学发动机拆解模型中都有很高的复用价值，建模时完整保留了所有安装孔、密封面、过渡圆角特征，可直接用于装配干涉检查、工程图导出以及后续的流场、热应力分析前处理。
