螺旋节能荧光照明灯具结构设计

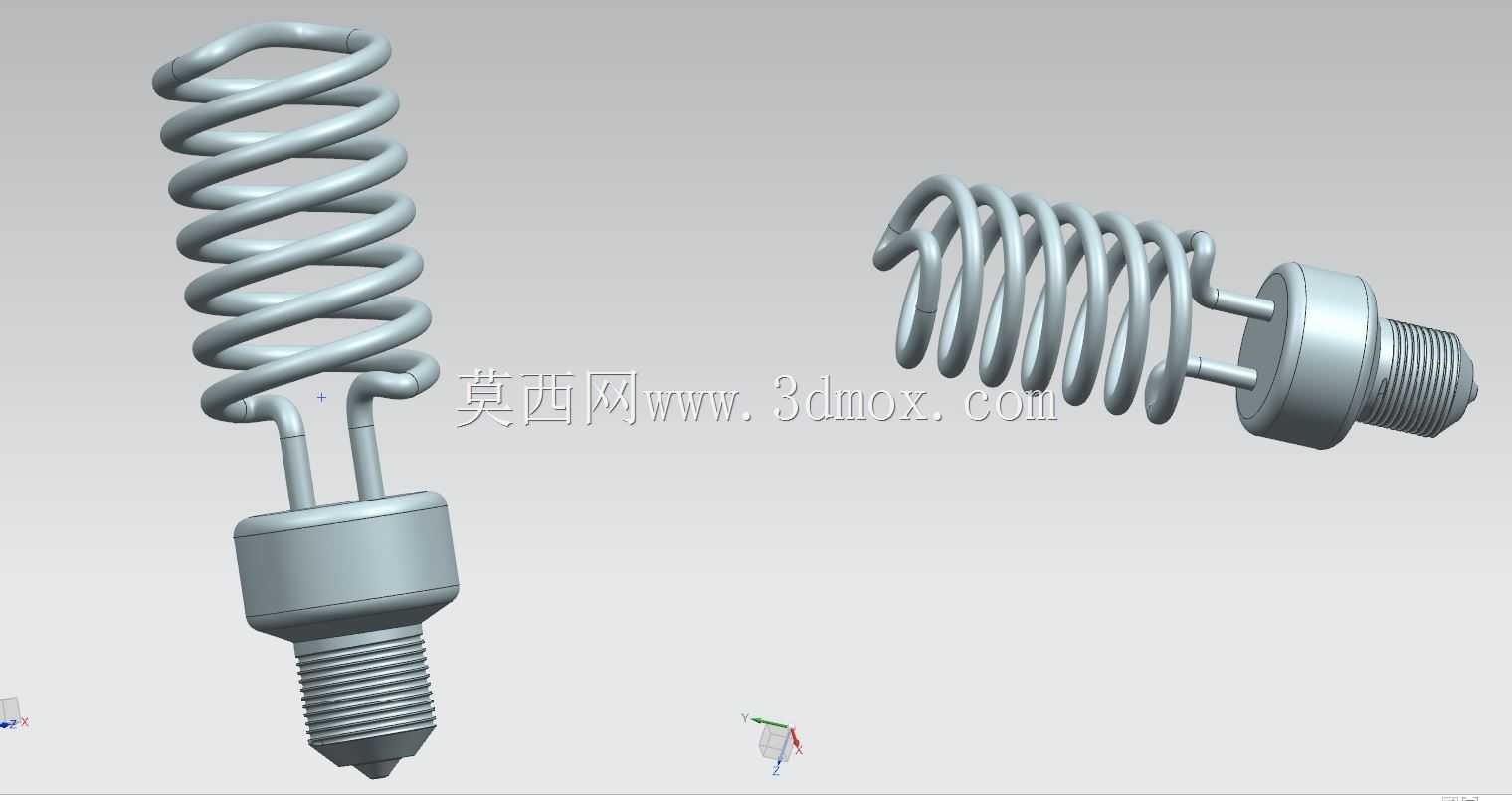

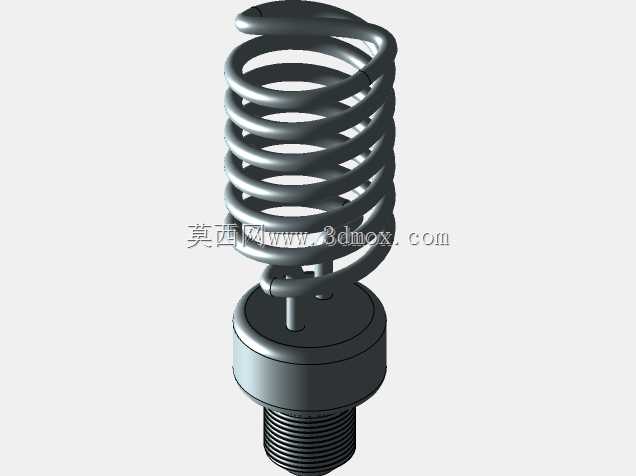

　　这套三维结构围绕紧凑型螺旋荧光照明灯具展开，建模时没有把产品当成单纯外观件处理，而是从灯具装配、灯管成型、灯头配合和实际安装边界几个方面逐层还原。螺旋发光管部分采用连续盘绕形态，灯管沿轴向形成多圈螺旋，既保留荧光灯管需要的放电弧长，又把传统直管荧光灯较长的发光路径压缩在较小的竖向空间内。与直管或U形多管并排结构相比，螺旋盘绕能够在相近外形高度下获得更长的有效发光长度，这对紧凑型替换光源很关键：普通螺口灯座的安装深度有限，灯具装入台灯、筒灯、吸顶灯或工业辅助照明位置后，后方可利用的空间往往被灯罩、弹簧卡扣和接线端子压缩，过长的灯管会干涉灯罩内壁，过短则难以达到所需光输出。

　　模型中灯管与下部塑料或陶瓷基座之间保留了过渡支撑段。实际产品里，这一区域不仅承担灯管定位，还要容纳封接部位、引出线和部分镇流相关连接结构。螺旋灯管两端并非自由悬空，而是在靠近基座处通过短直段汇入固定区域，这样可以控制玻璃管在振动条件下的摆动幅度。照明灯具在运输、安装和日常使用中会受到磕碰、热胀冷缩和灯头旋拧力矩影响，如果螺旋圈与基座之间没有稳定约束，细长玻璃管根部容易形成应力集中。建模时将支撑段、基座包覆面和灯管入口位置连续表达，便于后续检查装配间隙、灌封空间以及绝缘距离。

　　下部灯头采用常见的螺纹旋入结构，外螺纹沿轴向形成连续牙型，端部保留中心触点区域。该结构对应普通照明螺口灯座，设计重点在于旋入导向、螺纹啮合长度和端面限位。灯头外径、牙距和整体长度需要与标准灯座匹配：外径过大容易造成旋入困难，牙型过浅会降低接触可靠性，轴向长度不合理则可能导致灯具安装后顶端顶住灯座内部触点，或者旋紧后仍存在松动。模型中将螺纹段、绝缘基座和上方壳体之间的台阶关系清楚表现，能够用于检查灯头与外壳包络是否冲突，也能判断自动化装配线上夹具夹持灯头时的可用面。

　　从使用场景看，这类螺旋节能灯曾广泛用于室内顶灯、台灯、走廊照明、商场辅助照明以及设备检修灯。它的核心价值是在传统螺口接口不变的前提下，用较低功耗替代白炽灯，因此外形包络必须尽量接近用户原有灯具可接受的范围。螺旋管外径决定灯具能否进入狭窄灯罩，竖向高度决定灯具与灯罩外罩、反光杯或防护玻璃之间的距离。若灯管圈径过大，虽然造型上容易展开，但在小型筒灯中会触碰反光罩；若圈径过小，螺旋圈数增加，灯管弯曲半径减小，成型和应力控制难度上升。三维模型把圈径、螺距、圈数和灯头轴线关系直观呈现，结构人员可以据此评估不同灯罩内的适配性。

　　灯管螺旋段的设计还涉及热场与空间利用。荧光灯管工作时表面温度较高，多圈灯管彼此靠近会影响散热，圈与圈之间不能完全贴死。模型中相邻螺旋圈保留均匀间隙，这不仅是外观需要，也为空气流动和热膨胀留出空间。间隙过小，灯管在温升后可能出现局部接触，长期使用会影响可靠性；间隙过大，则相同高度内容纳的弧长减少，紧凑性下降。螺旋升角和圈距的选择实际上是在发光长度、成型半径、散热距离和外观尺寸之间取平衡。

　　基座部分的外形采用近似圆柱过渡，上方承接灯管，下方连接金属螺纹灯头。实际结构中，该区域通常需要兼顾绝缘、耐热和装配固定。外壳不能与金属灯头形成不安全的导电距离，内部还要为导线弯折和元器件预留空间。模型通过连续曲面表达基座外形，能够用于检查塑料件壁厚变化、脱模方向以及与灯头压配位置的边界。对于需要做灯罩配合的产品，基座外圆还可作为定位面，其直径和台阶高度会影响灯具在夹具或灯座中的同轴度。

　　从建模思路上看，螺旋灯管适合沿中心路径扫掠生成。先确定灯管中心轴线的螺旋轨迹，再以恒定管径截面沿轨迹扫掠，可保证圈距均匀、管壁粗细一致；下端直段与螺旋段之间需要平滑过渡，避免曲率突变。灯头螺纹则通过牙型轮廓回转或螺旋切除实现，螺纹末端与绝缘端面之间设置清晰分界。基座与灯头的配合面采用同轴关系，保证整个灯具围绕同一安装轴线对称。这样处理后，模型不仅能展示外观，也能用于干涉检查、装配演示和后续工程图细化。

　　安装边界方面，需要重点关注三条包络线：最外侧螺旋管的最大外径决定灯具穿入灯罩或防护网时的最小通过孔；灯头螺纹轴线到灯管顶端的高度决定灯座安装面以上所需空间；基座最大外圆与灯头螺纹之间的台阶决定旋入时是否会被灯座端面遮挡。对于嵌入式灯具，还应检查灯管最外圈与反光罩内壁的径向间隙，以及灯管顶端与外罩之间的轴向余量。对于开放式台灯，边界约束相对宽松，但灯管横向伸出量仍会影响防护和视觉比例。

　　整体来看，该模型把螺旋荧光灯最有代表性的结构特征完整表达出来：细长灯管通过螺旋盘绕压缩长度，下部标准螺口灯头提供通用安装接口，中间基座完成绝缘、支撑和过渡。结构设计人员可以围绕螺旋圈数、管径、圈距、灯头啮合长度和基座包络继续细化，使其适配不同照明器具的安装空间与装配要求。
