带手动操纵摇臂的法兰式蝶阀结构设计

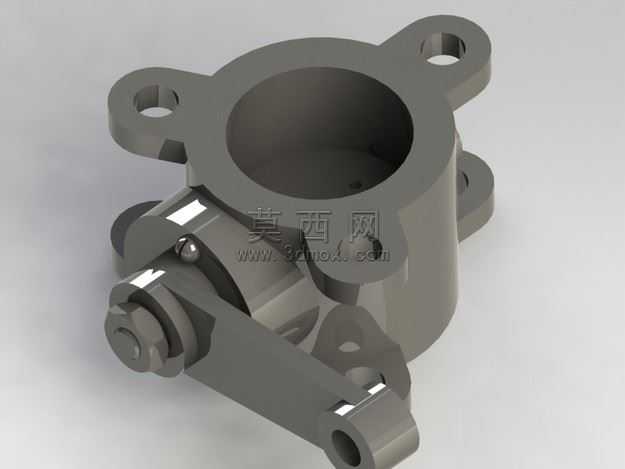

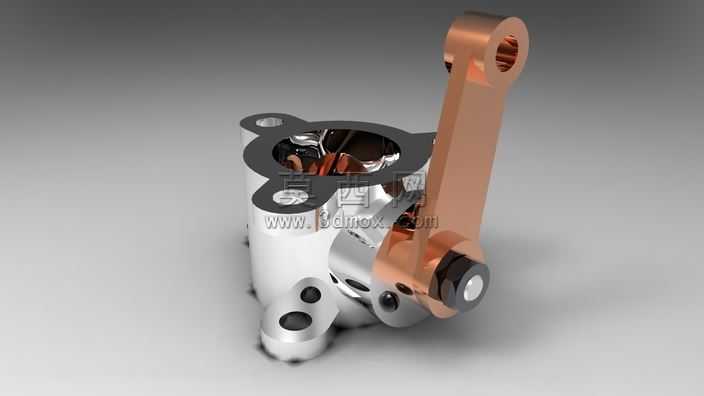

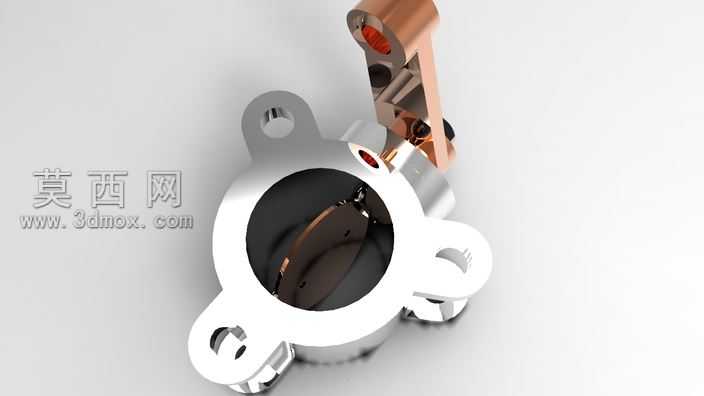

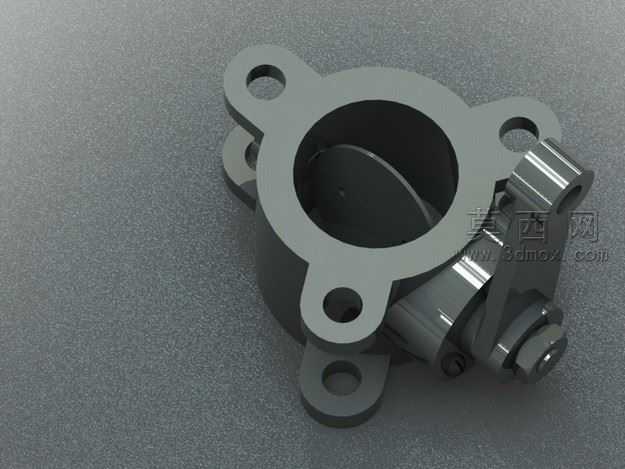

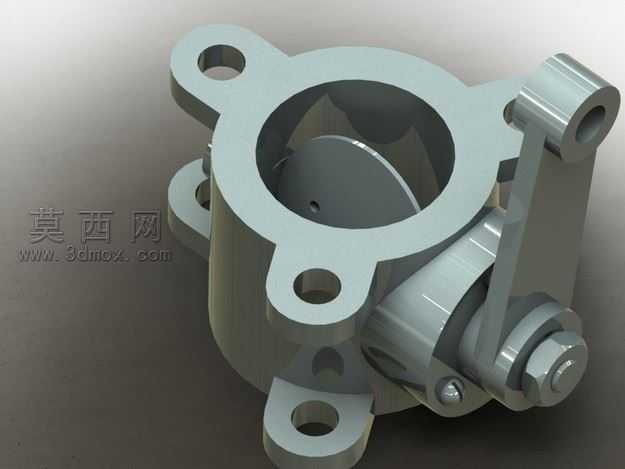

本作品为手动操纵式法兰蝶阀的三维结构设计，建模过程围绕工业阀门的实际装配逻辑展开，先从主体阀腔部分开始构建：首先绘制阀腔的环形基体轮廓，通过拉伸特征生成带中空通流通道的筒状主体，在主体上端、侧端分别拉伸生成带安装孔的法兰凸耳结构，每个凸耳上的通孔位置严格匹配常规法兰安装的孔位间距标准，保证后续虚拟装配时能够与对应管路法兰完成对接。完成主体结构后，构建阀杆与启闭密封件的装配结构：在阀腔侧壁绘制同轴的阀杆安装孔，通过旋转特征生成适配安装孔径的阀杆构件，阀杆与阀腔接触位置设计有轴肩定位结构，模拟实际阀门的密封限位逻辑，阀杆伸入阀腔的部分预留阀板安装位，通过拉伸切除与配合约束完成圆形阀板的装配，阀板轮廓与阀腔通流内径完全适配，保证启闭状态下的通流截流效果符合设计预期。操纵摇臂部分的建模遵循手动阀门的操作逻辑，先绘制摇臂的异形轮廓草图，通过拉伸生成摇臂基体，在摇臂与阀杆的连接端设计方形嵌合结构，避免操纵时出现打滑空转的问题，摇臂末端设计带通孔的连接耳，可适配外接操纵手柄或是执行连杆，摇臂与阀腔外壁之间设计有限位凸台结构，限制摇臂的转动角度在0到90度区间内，匹配蝶阀全开至全闭的行程范围。材质与渲染阶段，为整体构件赋予哑光铸钢材质，调整材质的粗糙度参数模拟工业铸件的表面质感，对阀杆、摇臂的转轴配合面赋予略高的金属光泽度，区分加工面与非加工面的视觉差异；渲染时采用柔和的侧上方打光，清晰呈现法兰凸耳的安装孔位、摇臂的铰接结构、阀腔的通流内壁等细节，阴影参数调整至柔和状态，避免结构死角过暗无法展示细节。整个建模过程严格遵循机械装配的配合关系，所有构件之间无干涉问题，各转动副预留了合理的装配间隙，既还原了手动法兰蝶阀的真实结构特征，也清晰展现了这类管路控制构件的启闭传动逻辑，可作为机械结构教学、阀门设计参考的三维样例使用。
