差速器法兰支撑轮毂壳体结构

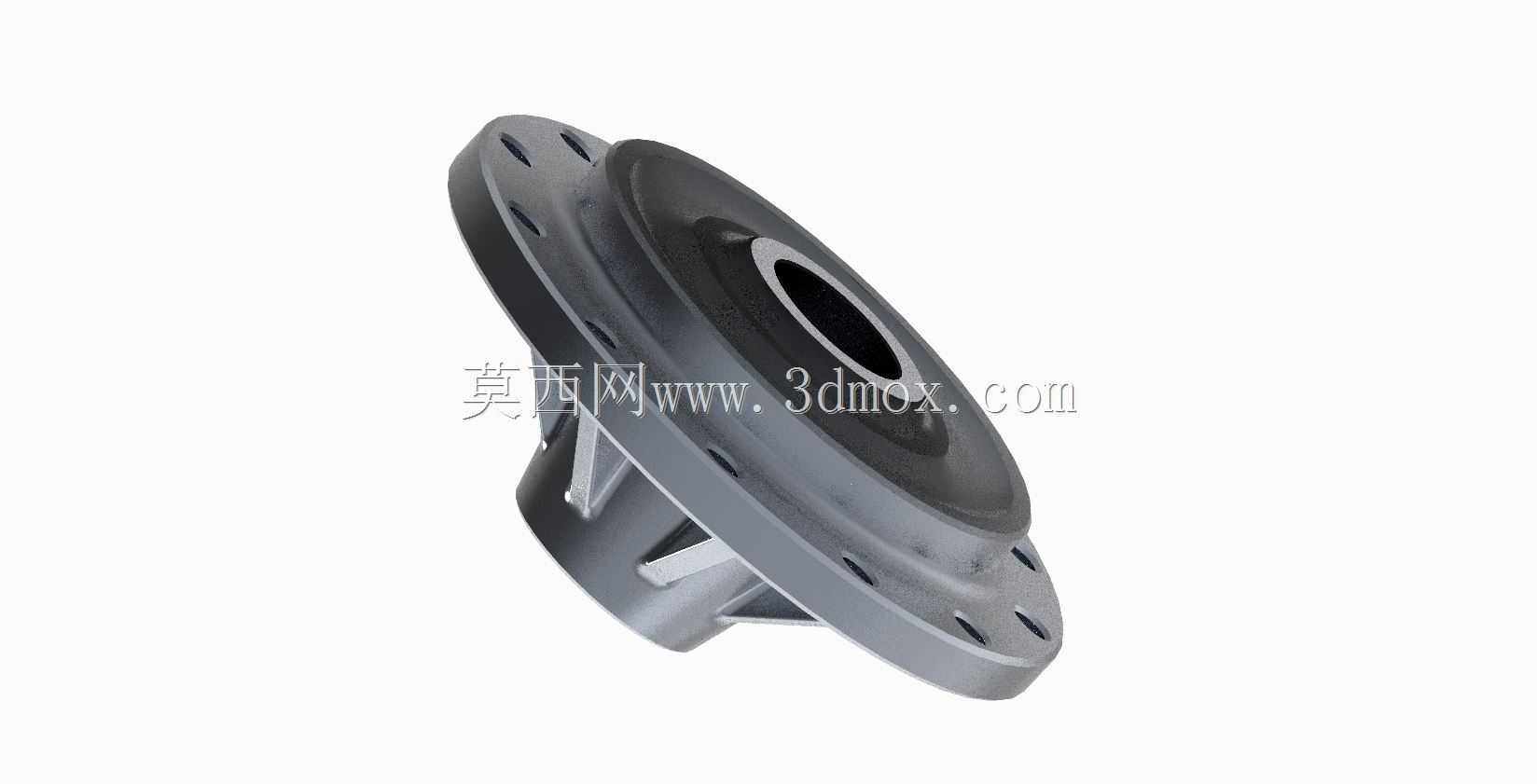

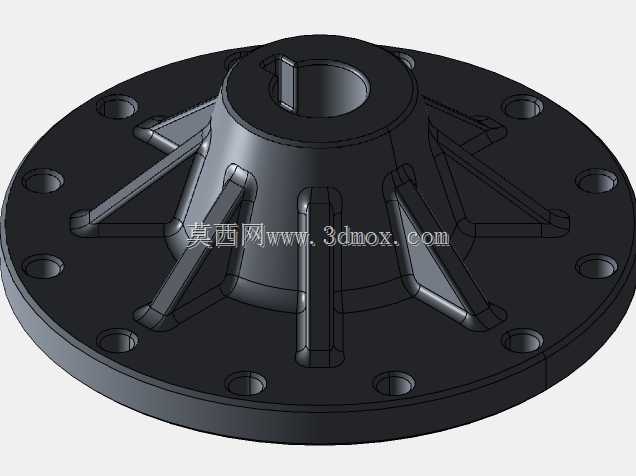

　　该支撑壳体属于传动桥总成中的承载连接构件，常见于小型车辆、农用机械、非道路行走设备以及轻型输送设备的轮端或差速输出部位。零件整体采用盘座结合锥台的构型，底部为大直径圆形法兰，外缘沿圆周均匀布置多个沉头安装孔，用于与桥壳、轮辋连接座或制动底板进行螺栓固定；上部隆起为锥形承力筒，中心开设带键槽的轴孔，可与传动轴、半轴或差速器输出端形成周向止转配合，保证扭矩传递过程中不发生相对滑移。

　　从实际装配边界看，下端法兰面是主要定位基准，安装时需要贴合配对结合面，螺栓孔的节圆直径、沉孔深度和孔口倒角直接决定紧固件能否完全沉入并获得稳定压紧力。建模时法兰外缘孔位采用圆周阵列处理，孔间距需与配对件保持一致，沉孔底部应保留足够壁厚，避免螺栓预紧后局部压塌。中心轴孔位于锥台顶部，键槽开口贯通孔壁，适合平键或花键配合；孔口设置倒角，便于轴件导入，也可减少装配初期的刮擦和应力集中。

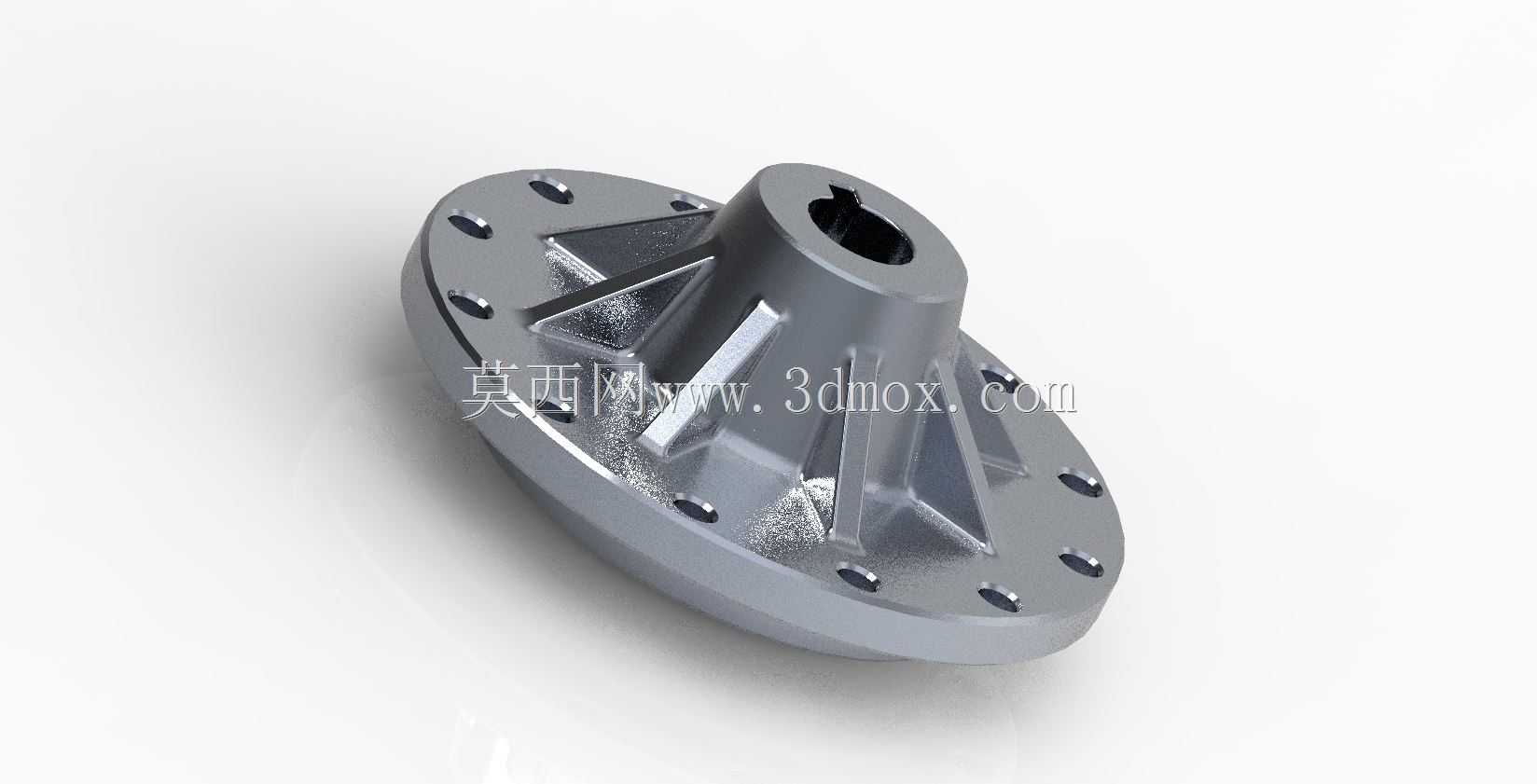

　　锥台与法兰之间布置有多条放射状加强筋，筋板从中心筒体向外延伸至法兰盘内侧，形成类似辐条的承力骨架。这种结构不是单纯为了外观造型，而是在控制铸件重量的前提下提高抗弯和抗扭刚度。设备运行时，轮端会受到路面冲击、侧向力和启动制动扭矩，若仅靠薄壁锥筒连接法兰，根部容易出现循环弯曲应力；加强筋将载荷分散到更大的法兰区域，使筒体根部、筋板交接处和法兰过渡区共同受力。筋板之间保留镂空区域，有利于铸造时砂芯排出、热处理过程中热量流通，也能降低整机回转部分的惯量。

　　设计思路上，该件更接近铸造成型的支撑座，而不是简单机加工板件。外壁各过渡位置均采用圆角衔接，尤其是锥筒与法兰相接的环形区域、筋板与壁板相交位置，圆角可以缓和铸造收缩应力，也能避免热处理和受载时产生裂纹。法兰上表面和下表面在三维结构中应区分加工面与非加工面：与配合件接触的端面通常需要后续车削或铣削保证平面度，其余外表面可保留铸造拔模斜度。锥台外壁带有明显的拔模趋势，便于模样从砂型中取出；若用于压铸或精密铸造，壁厚还需进一步校核，防止厚壁中心缩松。

　　在传动系统中，这个构件承担“定位、连接、支承、传扭”四类作用。中心孔约束旋转轴线，法兰孔提供周向固定位置，加强筋抵抗外部弯矩，整体腔体则为内部轴承、轴套或差速部件提供安装依托。它不像齿轮那样直接参与啮合，也不像密封件那样负责隔离介质，但一旦刚度不足，会导致轴系对中偏差、轴承偏载、螺栓松动以及轮端跳动增大。因此结构设计时不能只关注外形是否饱满，还要检查孔轴配合长度、法兰压紧面积、筋板高度与厚度比例、铸件最小壁厚以及刀具可达性。

　　从尺寸协调角度，下部大盘径决定支撑稳定性和螺栓布置空间，上部筒高决定轴孔配合长度以及与外部护罩、制动部件的间隙。若筒壁过高而壁厚不足，扭矩作用下顶部孔口容易产生椭圆变形；若法兰过厚而筋板单薄，重量会集中在下部，焊接或铸造缺陷概率也会增加。较合理的处理方式是让载荷从中心键槽孔经锥筒、放射筋逐步传递到法兰螺栓圈，形成连续而明确的力流路径。

　　三维建模过程中，可先以回转体思路建立法兰和锥台基础实体，再绘制中心孔与键槽，随后完成单片加强筋并按安装孔数量进行圆周阵列。沉头孔、倒角、圆角和局部凸台应放在后期特征中处理，便于修改孔数、盘径或筋板数量时保持模型可编辑。对于工程出图，还需重点标注法兰端面到中心孔轴线的相关配合尺寸、螺栓孔节圆、键槽宽度与深度、关键同轴度和端面跳动要求，使该支撑座既能满足虚拟装配，也能顺利进入铸造、机加工和总成装配环节。
