凸轮式弧形运动导向支架结构

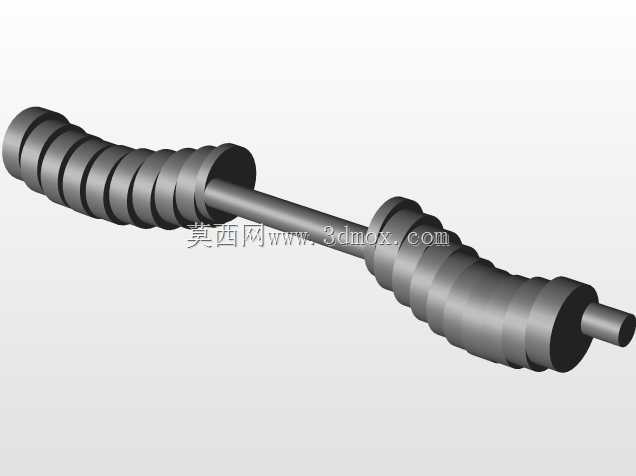

　　这套弧形构件的核心并不是单纯的外观造型，而是把凸轮机构的运动约束关系嵌入到一条连续弯曲的承载带中。现场调试时，最先需要确认的是两侧立板与弧形带之间的相对位置：立板承担安装基准，弧形带承担轨迹导向，带面上规律分布的小孔既可以作为减重孔，也可以作为从动件、拨销或限位触点的作用位置。若把它放在教学演示台、小型自动化节拍机构或机械原理展陈装置中，弧形轮廓能够引导从动件沿预定路径完成抬升、停留、下降等分段动作，孔位间距则决定每个动作节拍的角度或位移增量。

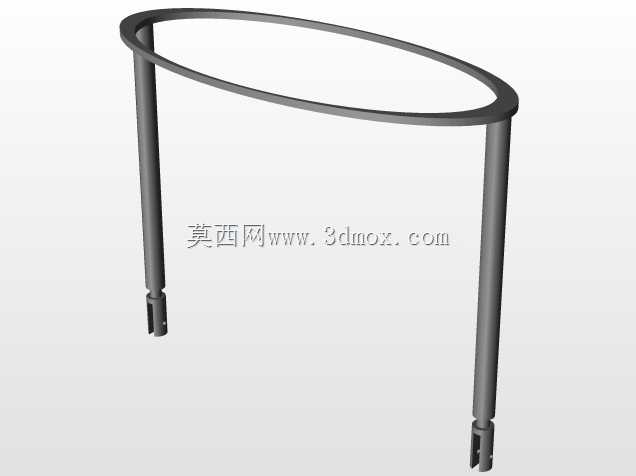

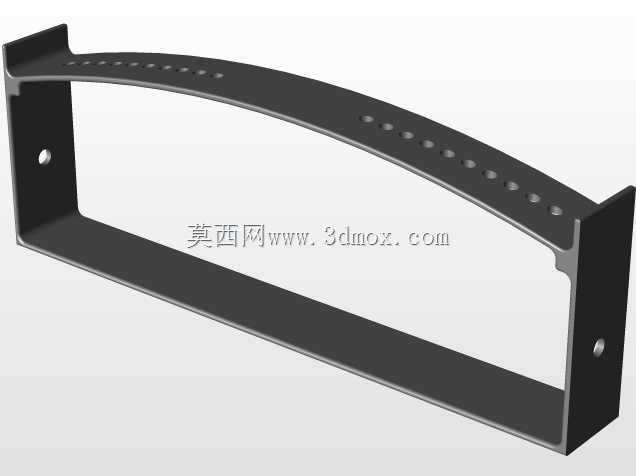

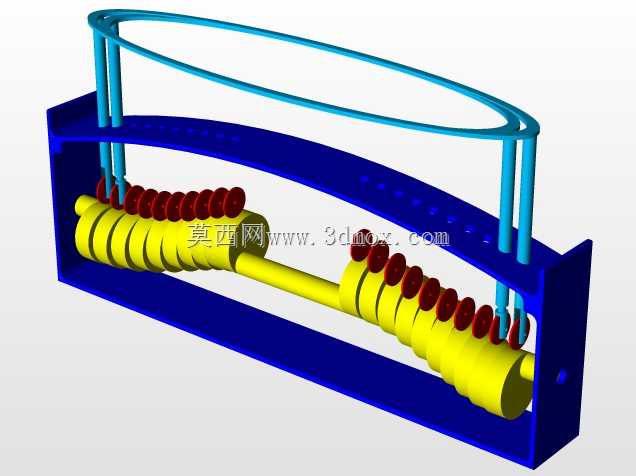

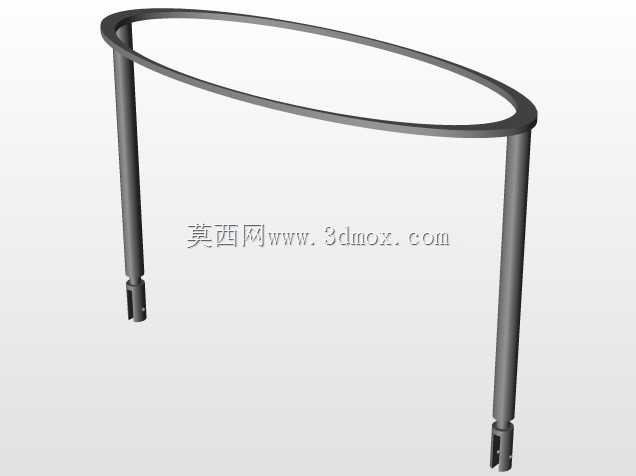

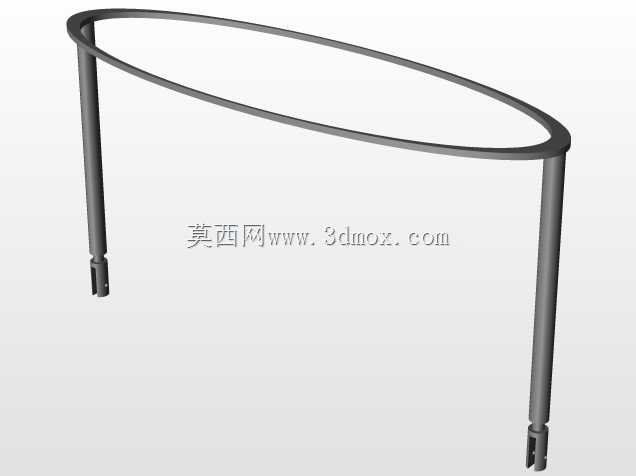

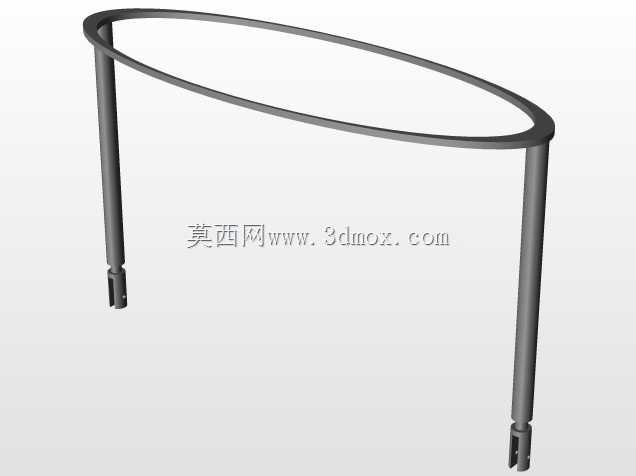

　　从结构思路看，构件采用两侧折弯立板加弧形顶带的组合形式，立板下端保留平直安装边，上部与弧形带圆滑过渡，整体形成类似桥架的刚性框架。两侧立板上的圆孔用于穿入销轴、紧固件或支撑轴，安装时需要保证两孔同轴；若同轴度偏差过大，弧形带在受侧向力时会产生扭转，从动触点也会出现卡滞。弧形带边缘做了连续折弯加强，宽度方向保留足够的接触面积，使拨销或滚轮在沿表面运动时不至于脱离轨迹。带面上的小孔沿弧线排布，孔与孔之间的实体段不能过窄，否则在频繁接触冲击下容易出现局部变形；建模时应重点检查孔边到折弯边的距离、孔间距以及弧形段最小壁厚。

　　实际用途上，这类结构常见于机械原理教具、轻工设备的间歇送料单元、展陈互动装置以及小型凸轮演示机构。它不适合作为大载荷主承力件，但很适合用来表达“轮廓即程序”的凸轮设计思想：设计者不需要额外布置复杂导轨，只需通过弧形带的曲率变化和孔位布置，就能把运动规律固化到零件几何中。若用于自动送料，弧形带可作为拨爪的运动限位面；若用于教学，可在不同孔位安装可更换触点，让学生观察不同节距下从动件的运动节奏；若用于雕塑化机械装置，则可将其作为外露传动骨架，配合侧板和轴系形成完整的运动视觉单元。

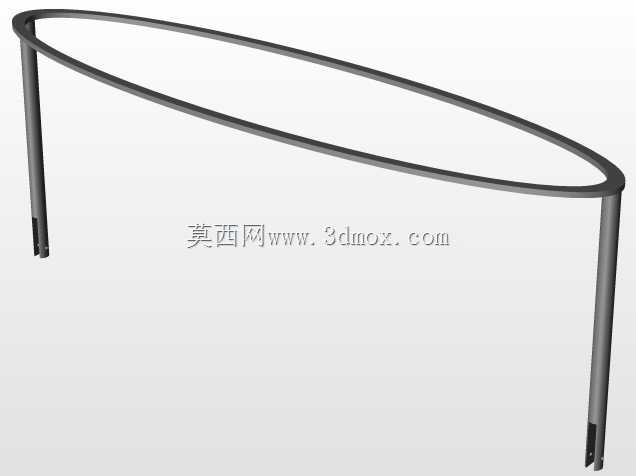

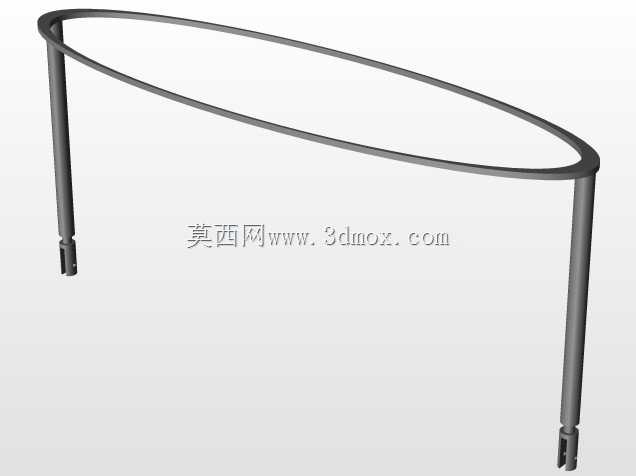

　　外形边界方面，构件整体呈长条形桥架布局，长度方向由弧形带展开跨度决定，高度方向由两侧立板决定，宽度则主要受立板间距和弧形带折弯宽度控制。安装时底部平直边应贴合设备基板或台架面，侧板孔位与支撑轴对齐后再锁紧；周边需要预留从动件往复运动空间，尤其在弧线两端，拨销或滚轮进入和退出轨迹时不能与机架、护罩发生干涉。弧形带顶部为主要工作区，不建议在该区域叠加焊接件或随意开孔，以免破坏既定轮廓。维修拆装时，可先拆除两侧销轴，再整体取下桥架；复装时应检查弧形带表面是否有磨损亮痕，若某一段孔边出现压塌，说明从动件接触力或节拍间隙需要重新调整。

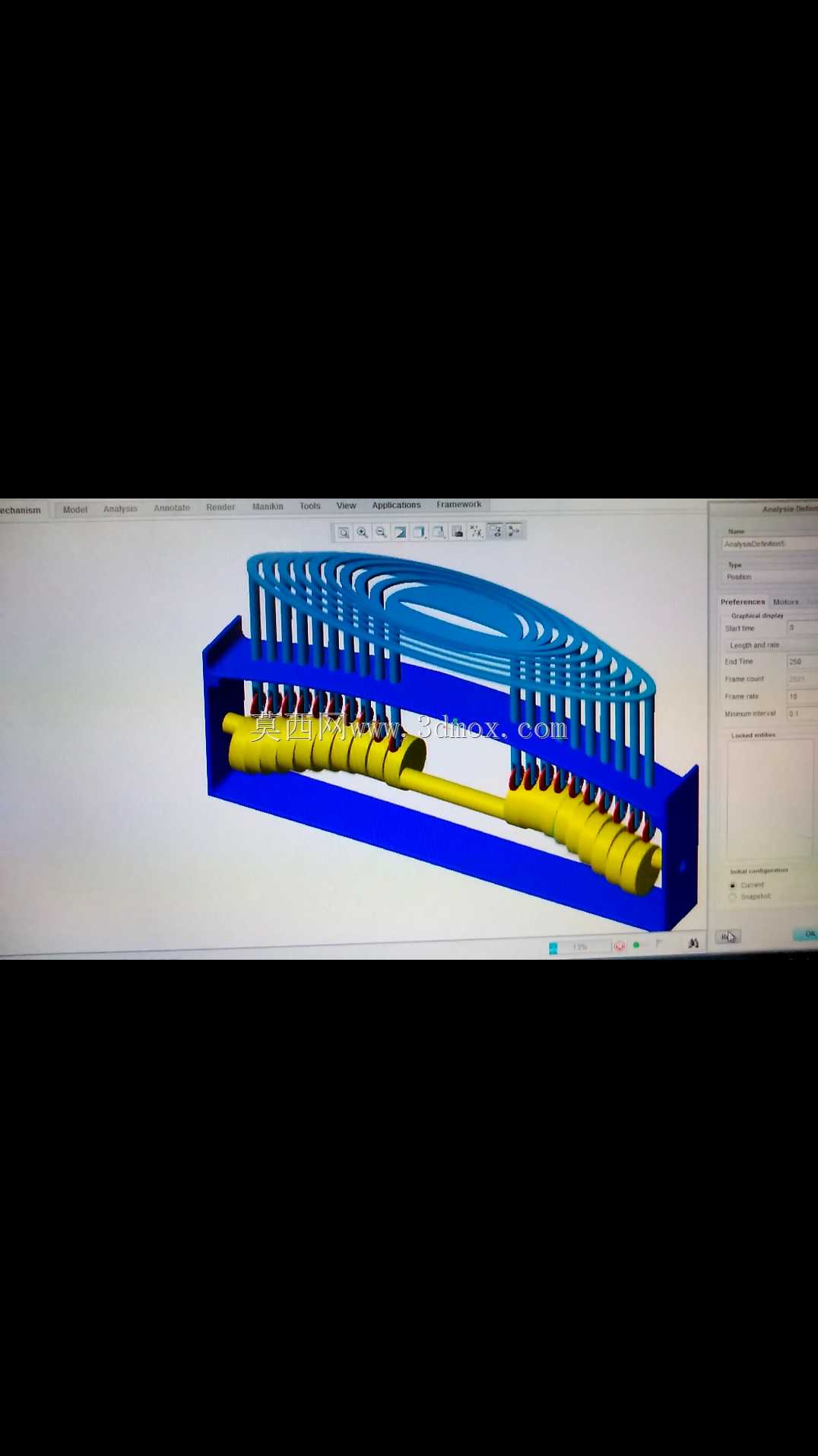

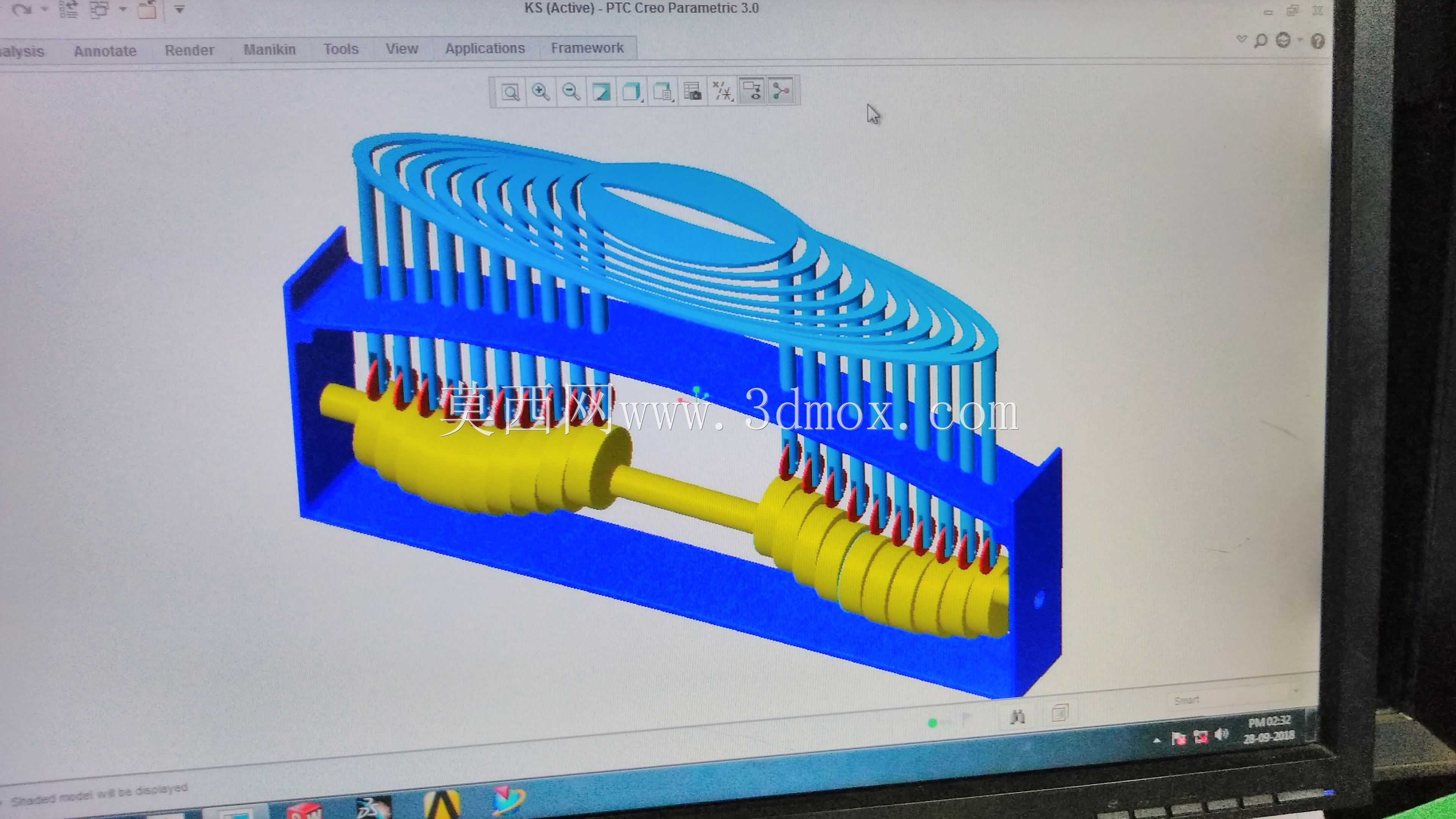

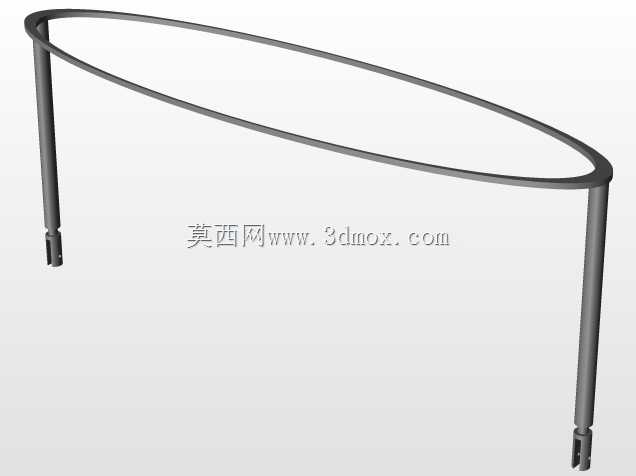

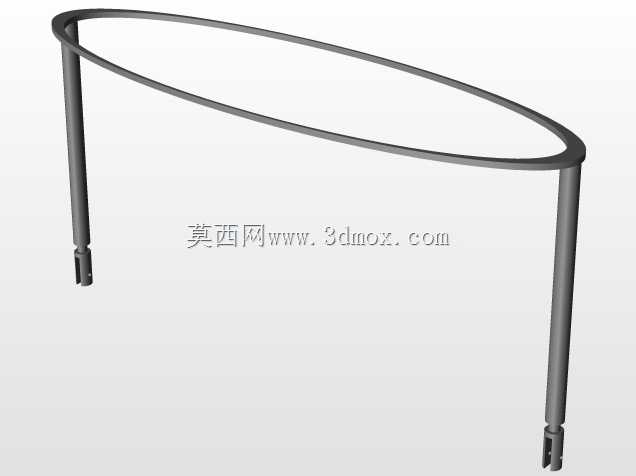

　　建模过程中，弧形段不能只按简单扫略处理，还要结合折弯回弹、孔位加工方向和装配干涉进行校核。侧板与弧形带交接处应保留合理圆角，避免应力集中；小孔若用于销轴接触，应根据接触频率选择衬套、淬火或表面强化处理；若仅作为减重和装饰孔，则可适当降低孔边精度要求。整个构件把凸轮轨迹、钣金桥架和安装基准整合在同一组几何中，结构紧凑，运动关系直观，适合用于机构方案验证、教学演示以及轻载自动化动作单元的开发参考。
