参数化网纹滚花轴结构设计方案

项目分类:阀门 发布时间:2024-11-27 ID:814203
  • 参数化网纹滚花轴结构设计方案
  • 参数化网纹滚花轴结构设计方案

  这款滚花轴是减压阀调压机构中的核心操作零件,日常工况中主要承担手动调压的扭矩传递功能,操作人员通过转动轴端的滚花段来调整减压阀内部弹簧预紧力,进而实现输出压力的精准调节,在气动控制回路、工业燃气调压系统、民用供水减压装置中都有广泛应用。设计之初首先要匹配减压阀的安装边界,轴身光杆段的直径需与阀盖上的导向铜套保持H7/f6的间隙配合,保证轴转动时无卡滞,同时轴的轴向窜动量控制在0.1mm以内,避免调压过程中出现压力漂移。

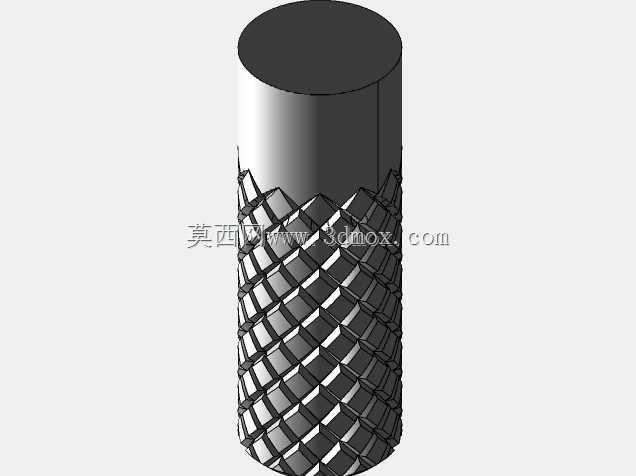

  滚花段的设计重点在于防滑性能与加工可行性的平衡,采用网纹滚花结构而非直纹滚花,是因为网纹结构在周向和轴向都能提供足够的摩擦力,即便操作人员手上沾有少量油污或冷凝水,转动时也不会出现打滑现象;滚花的节距选择0.8mm,齿顶高控制在0.2mm,既不会因为齿纹过深导致硌手,也不会因为齿纹过浅失去防滑效果。参数化建模的思路是先建立轴的基体圆柱,通过螺旋线扫描切除生成单方向的滚花纹路,再通过圆周阵列生成交叉网纹,所有滚花参数都设置为可变量,后续如果需要适配不同规格的减压阀,只需要修改轴径、滚花节距、滚花段长度这几个参数,就能快速生成新的模型,不需要重复绘制特征。

  轴的下端设置有卡槽结构,用于和调压弹簧的上座配合,卡槽的宽度公差控制在±0.05mm,保证和弹簧上座的配合间隙合理,转动时不会出现松旷。光杆段与滚花段之间设置有1mm的退刀槽,方便滚花加工时的退刀操作,同时退刀槽的圆角设置为R0.3,避免应力集中导致轴在频繁转动过程中出现断裂。实际选型时需要注意,滚花段的外径要比光杆段大0.4mm左右,也就是滚花后的实际尺寸,避免安装时滚花段刮伤导向铜套的内壁,破坏配合面的光洁度。这款轴的材质一般选用304不锈钢,在防腐要求不高的工况下也可以选用45号钢做表面发黑处理,滚花加工后不需要额外做表面抛光,保留滚花的原始纹理即可保证防滑效果。
