多关节液压抓料拾取机械臂结构设计

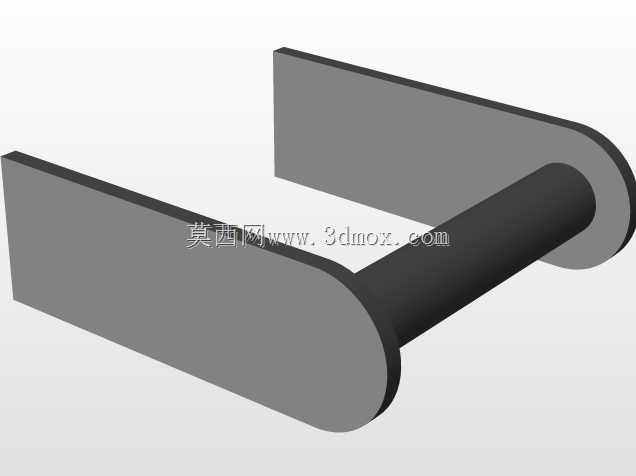

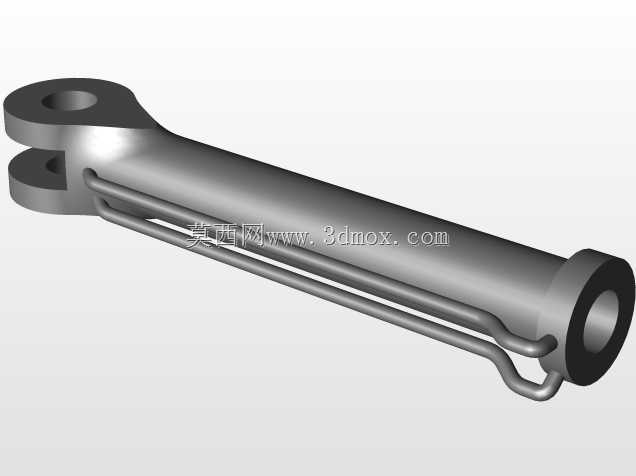

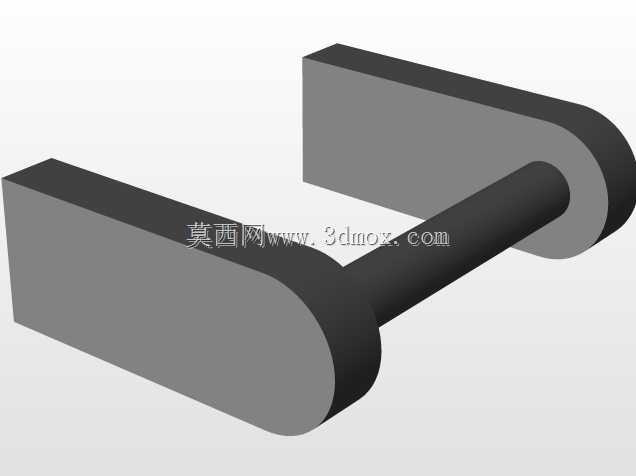

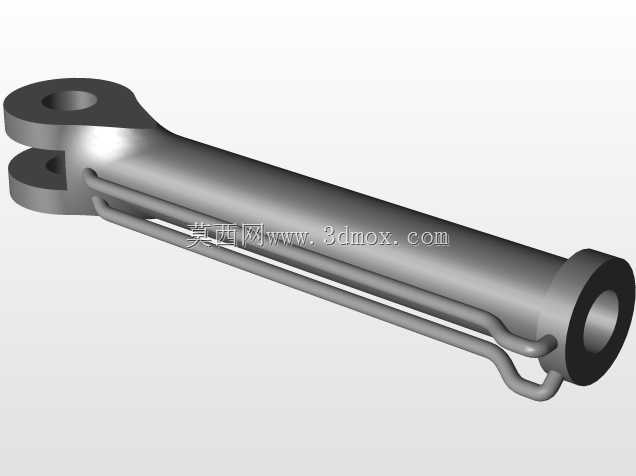

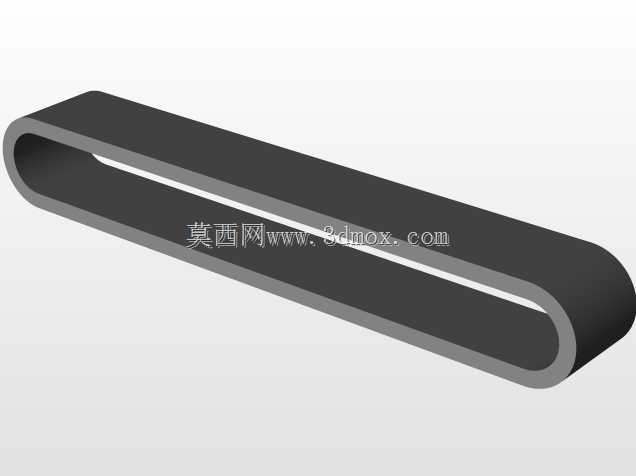

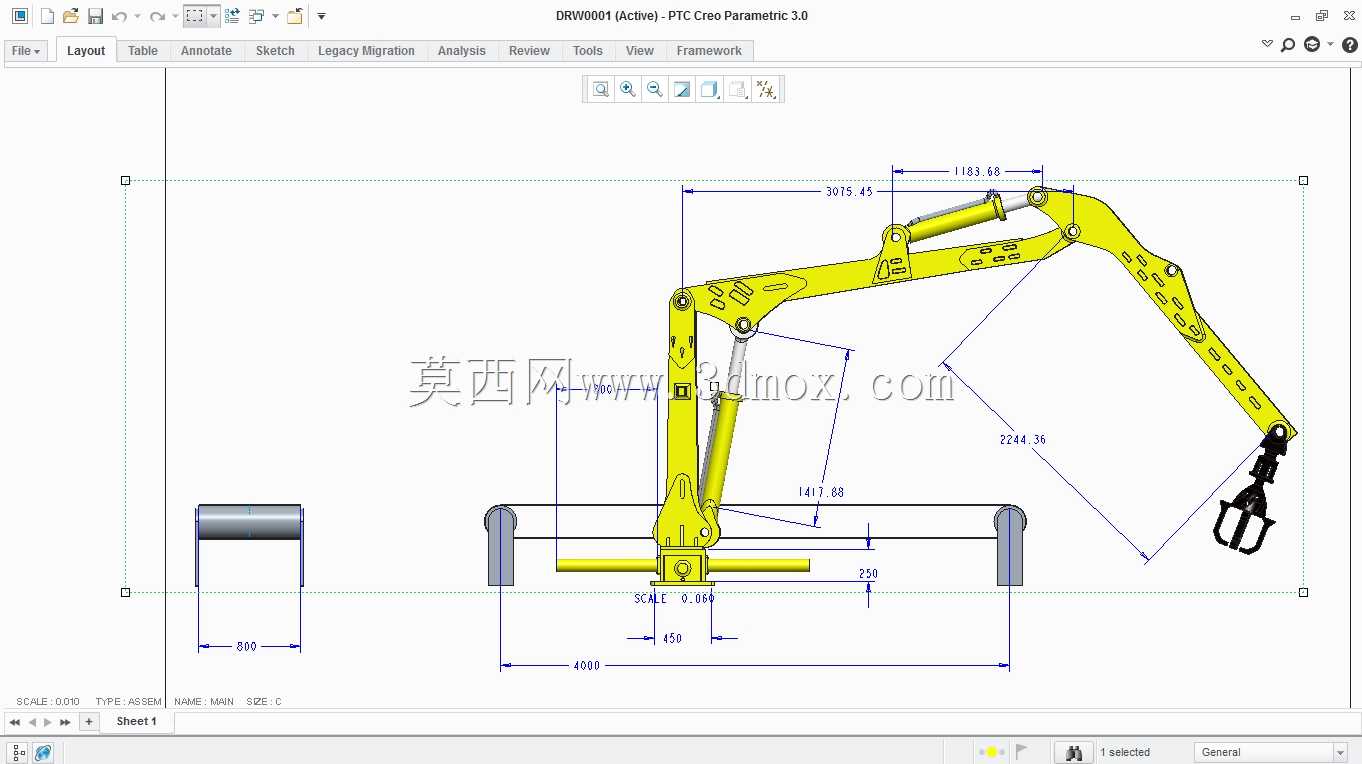

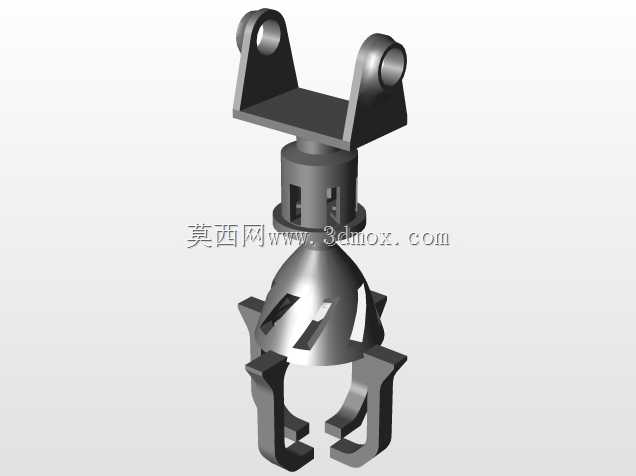

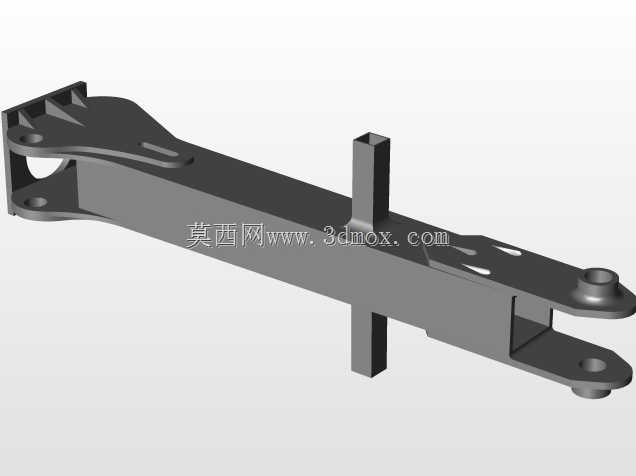

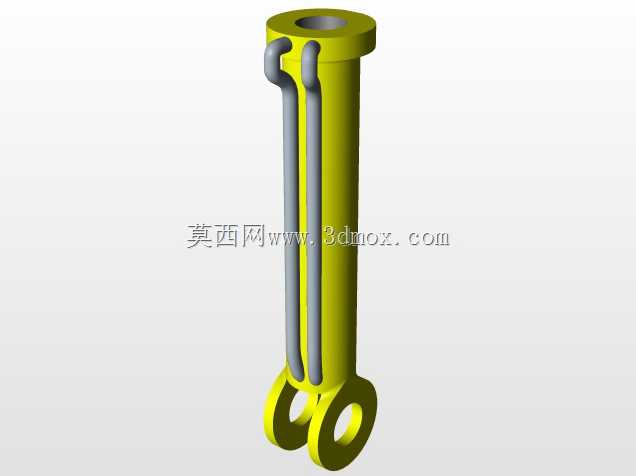

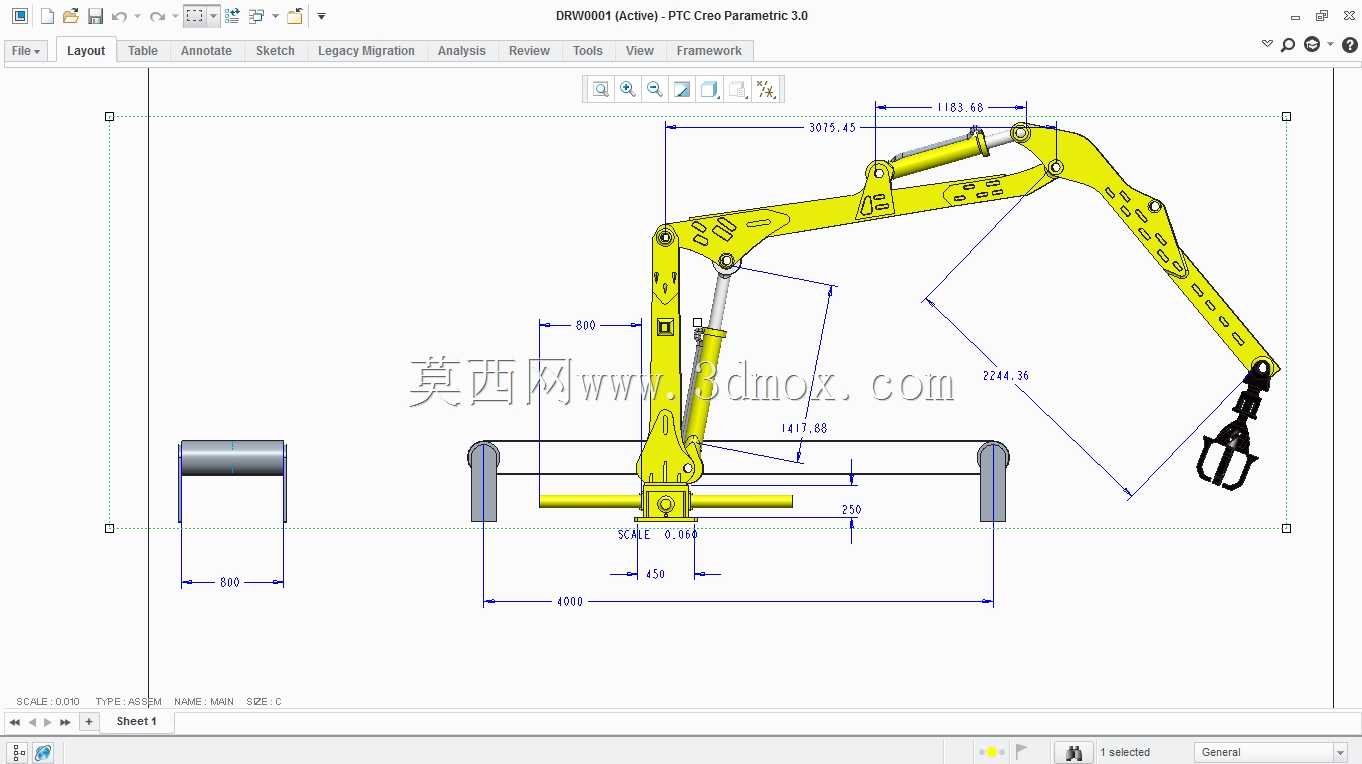

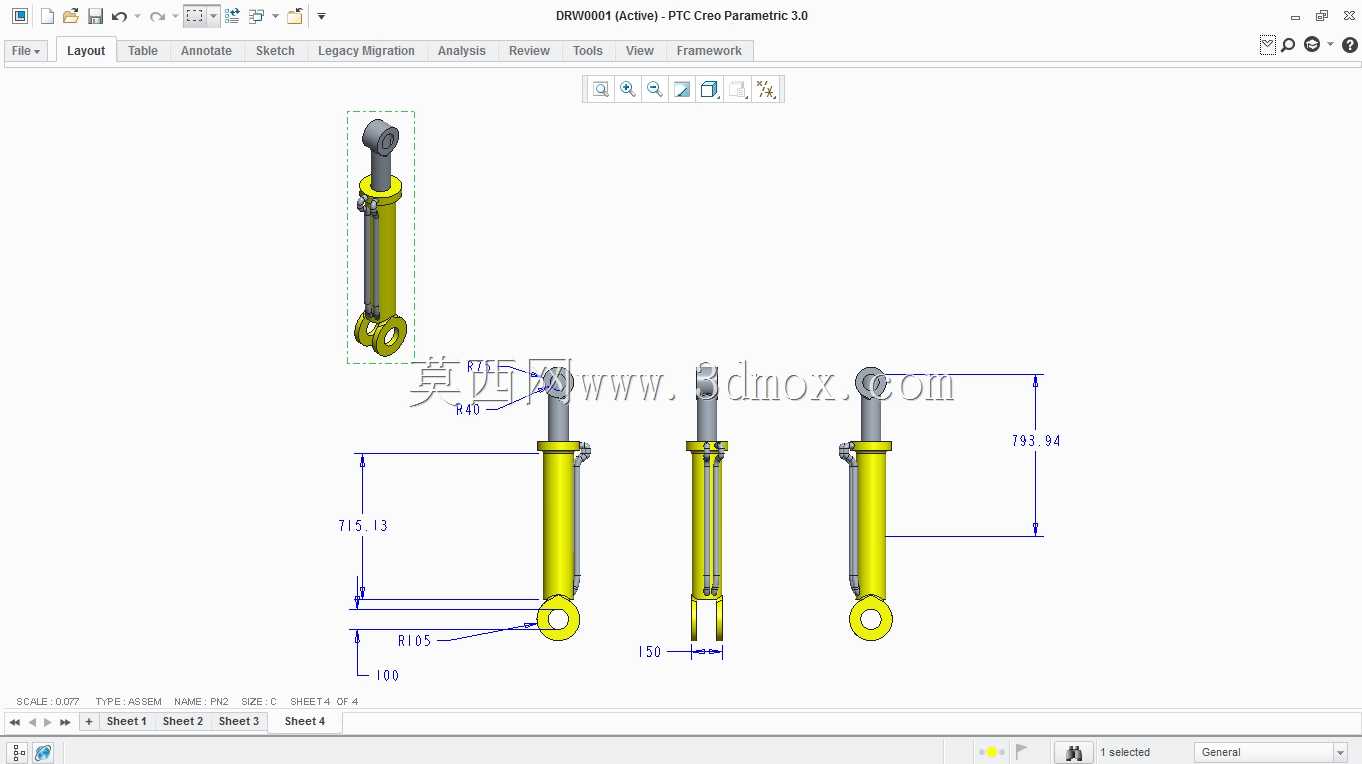

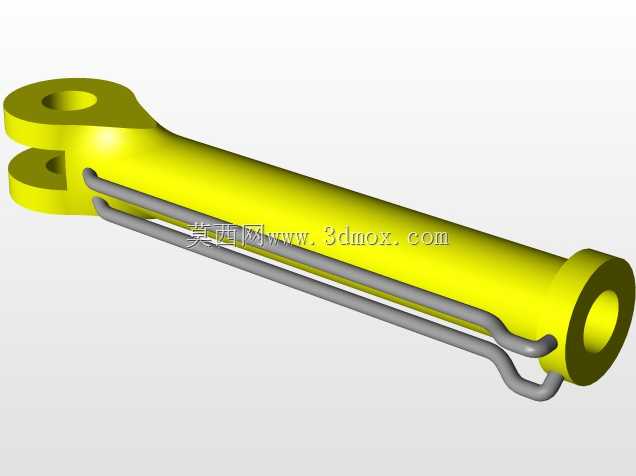

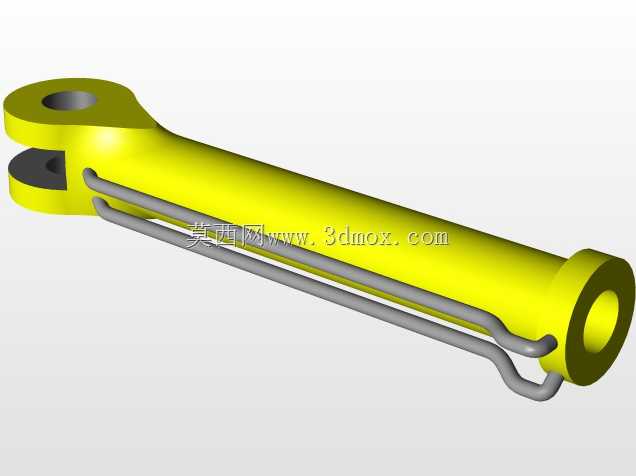

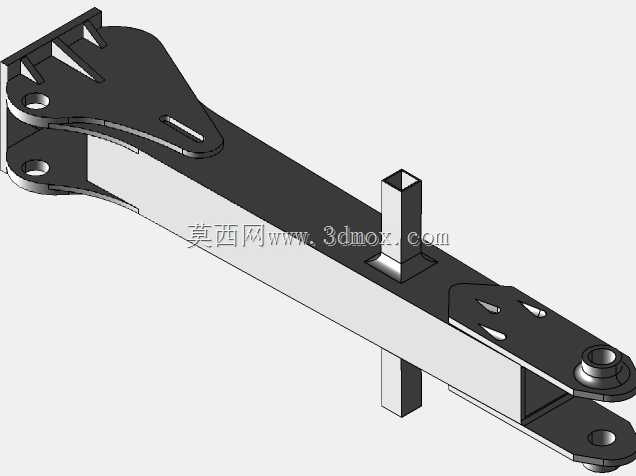

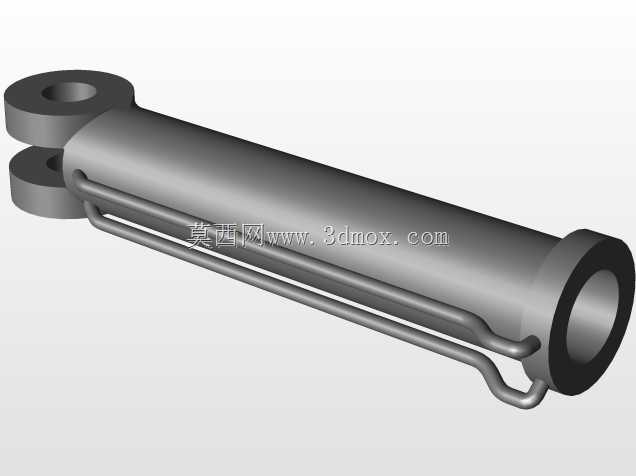

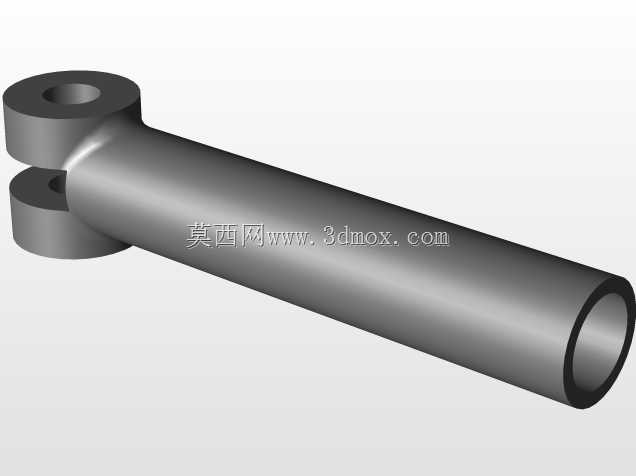

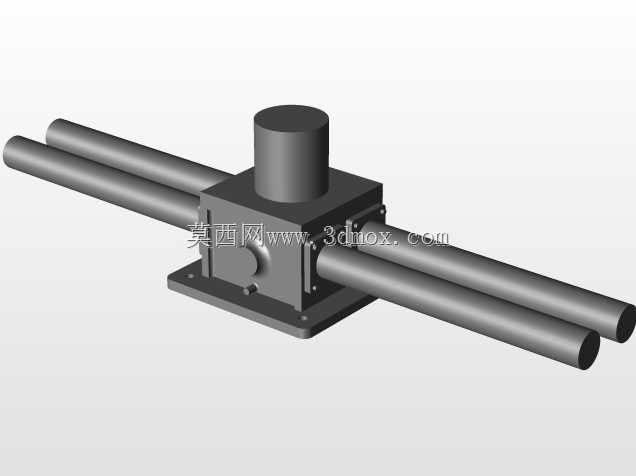

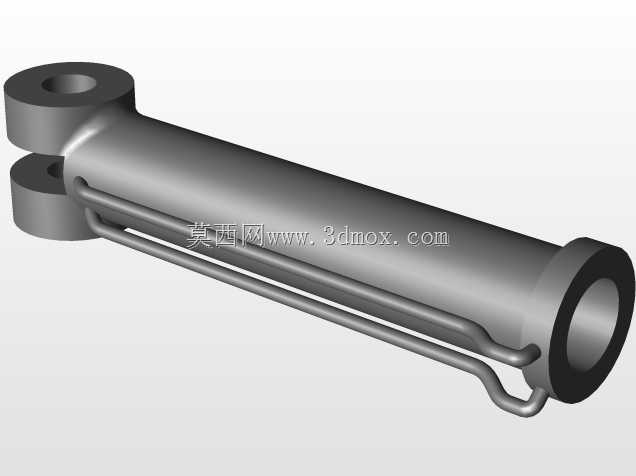

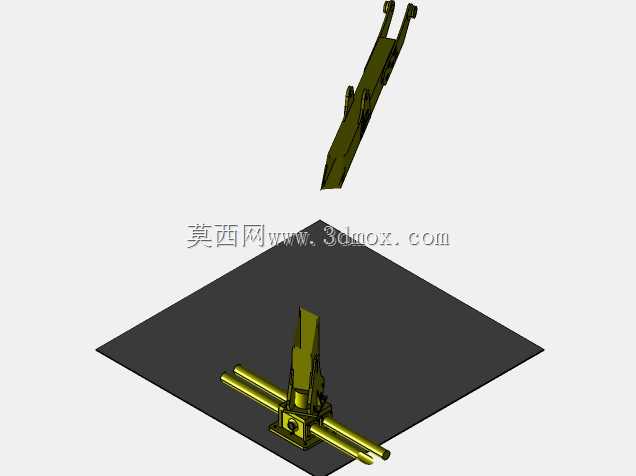

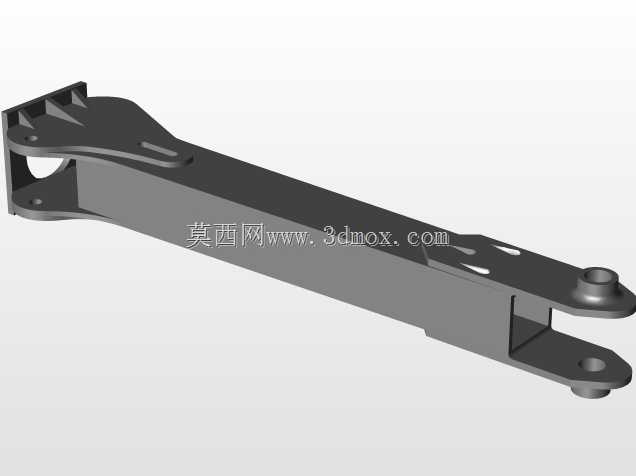

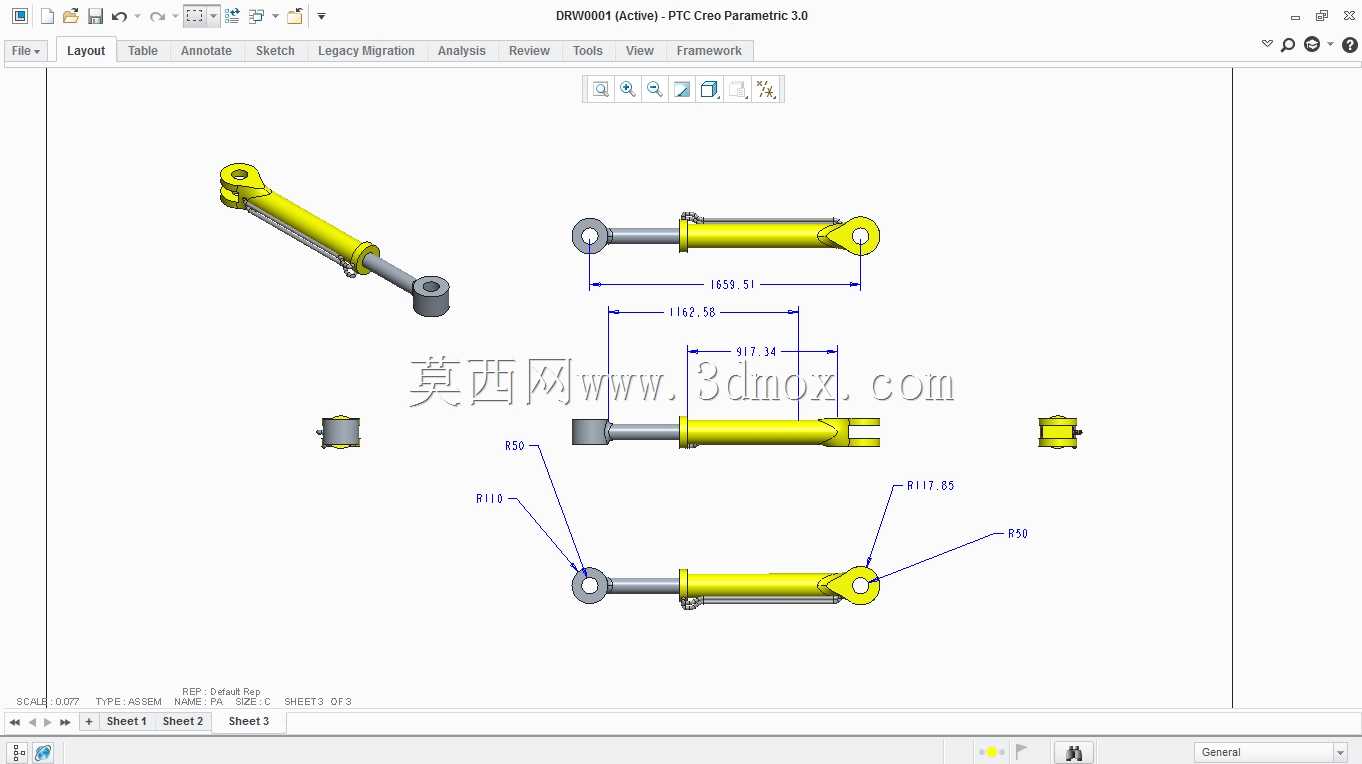

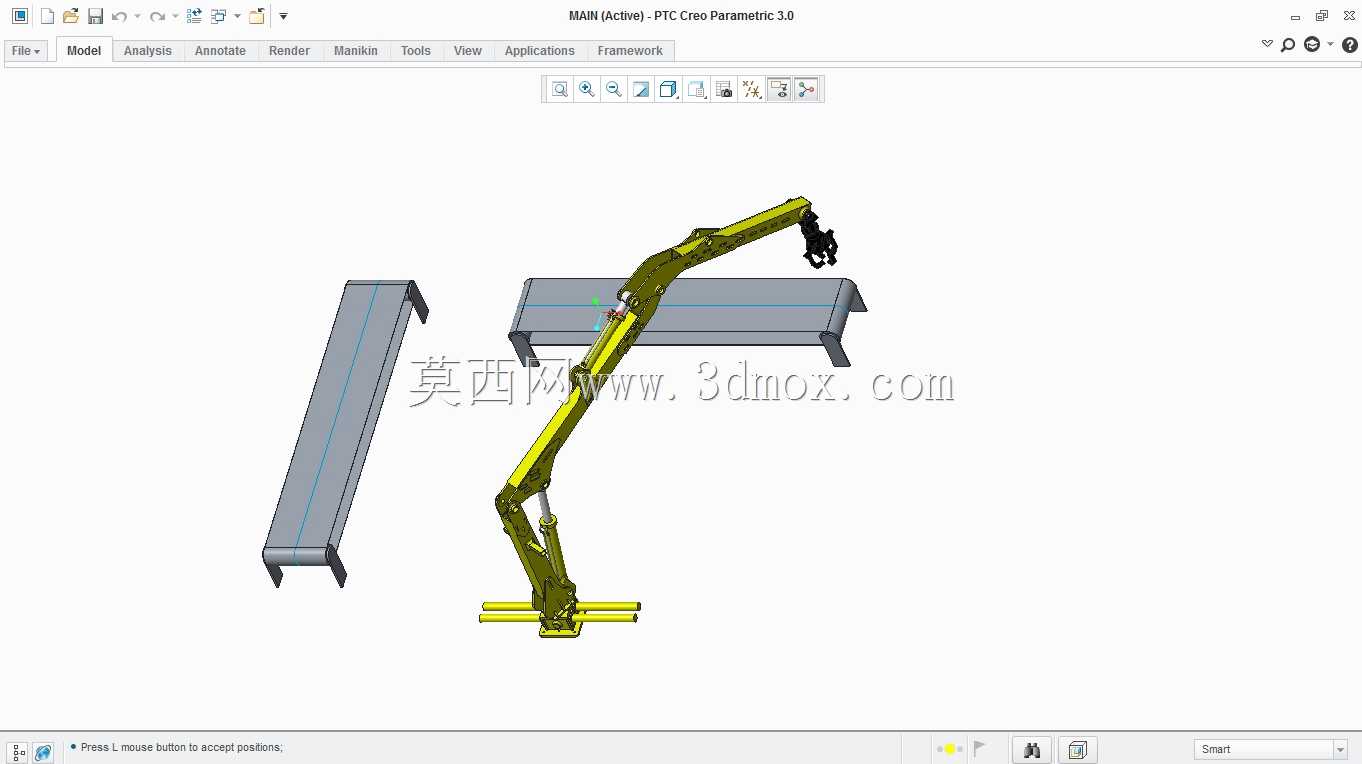

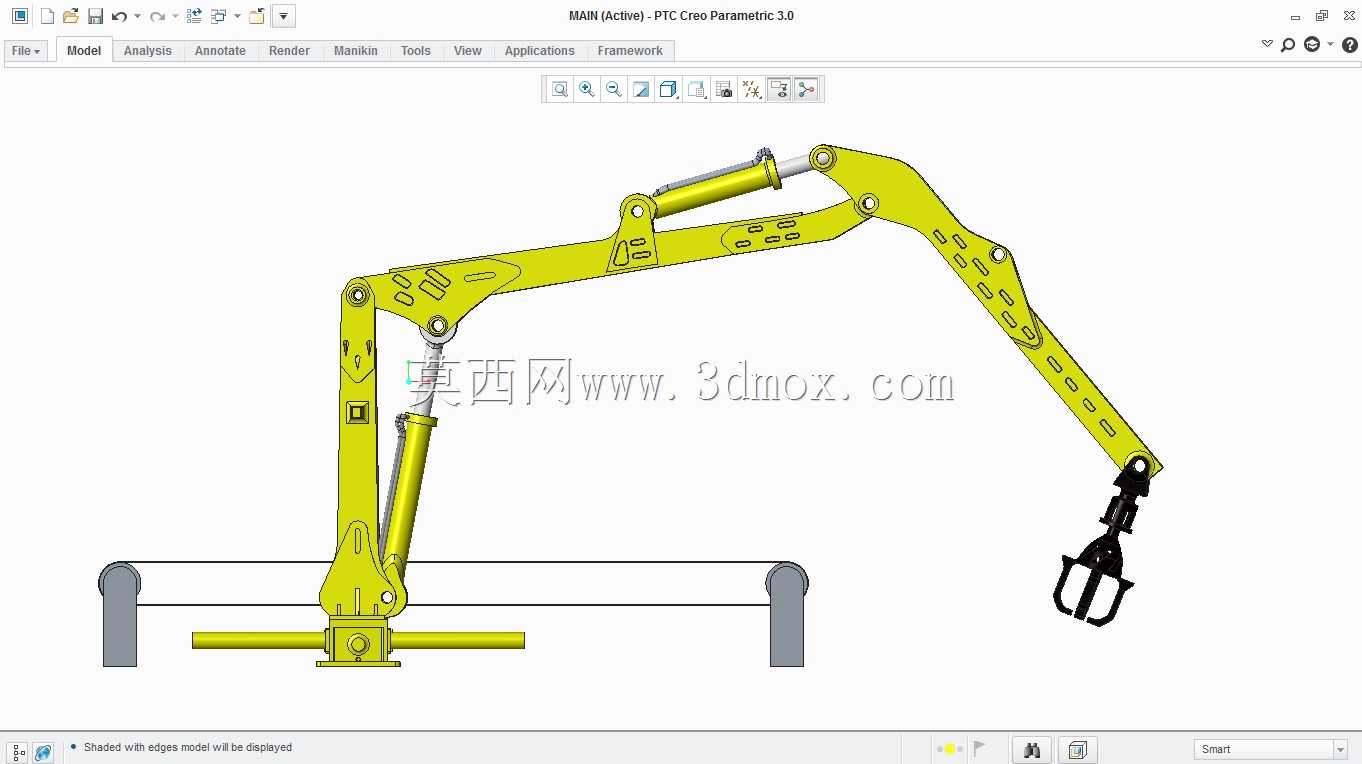

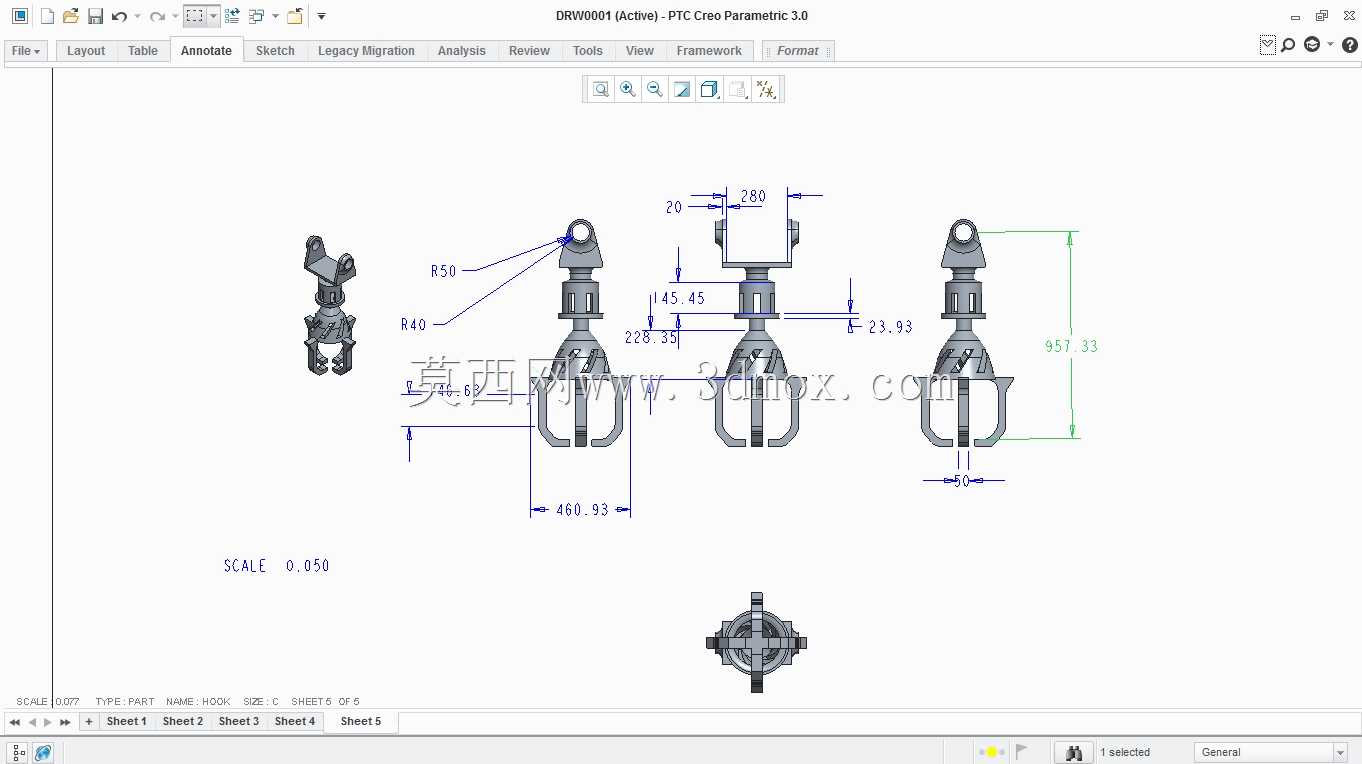

该款多关节液压抓料拾取机械臂，主要面向离散制造产线的物料分拣、工件上下料、散料规整码放场景，在废旧金属回收分拣线、机加工车间工件转运、建材堆场物料抓取等工况下均可适配使用，能够替代人工完成重复性高、负重强度大、作业环境存在安全隐患的物料挑拣与放置作业，大幅降低一线操作人员的劳动强度，同时提升物料转运的定位精度与作业效率，减少人工操作带来的磕碰损伤与物料损耗问题。设备整体采用多关节铰接式结构布局，以液压系统作为核心动力输出源，大臂、小臂的俯仰动作均通过独立的液压油缸驱动，可实现大负载工况下的平稳动作输出，相较于电机驱动的同负载级别机械臂，液压驱动方案具备更强的抗过载能力，动作响应速度可通过液压阀组灵活调节，能够适配不同重量物料的抓取搬运需求。末端配置夹爪式执行机构，夹爪的开合动作同样采用液压驱动，可根据抓取物料的外形调整开合行程，对规则型材、不规则散料、异形工件均具备可靠的夹持能力，夹持力可通过液压系统压力进行适配调整，避免夹持力过大损伤工件表面，或是夹持力不足导致物料脱落的问题。在设计思路上，该机械臂采用底座回转式安装结构，底座可固定在生产线侧边的安装基座或是移动载具的平台上，安装边界预留了标准的连接法兰孔位，可根据实际产线布局调整安装位置，水平回转范围可覆盖作业半径内的全部工位，大臂与小臂的铰接点经过受力优化，将液压油缸的支撑点布置在受力载荷最合理的位置，在保证最大作业伸展距离的同时，尽可能缩小臂架收缩状态下的占用空间，避免臂架在闲置状态下对产线通行空间造成过多占用。臂架主体采用箱型焊接结构设计，在保证整体结构强度、满足大负载抓取刚度要求的前提下，通过结构拓扑优化去除了非受力区域的多余材料，有效降低了臂架自身重量，减少了液压系统的无效负载，提升了动作过程的能效比。臂架表面预留了液压管路的固定走线位，可将驱动油缸的液压管路规整布置在臂架内侧，避免作业过程中管路与外部物料、设备发生剐蹭磨损，提升设备长期运行的可靠性。该机械臂的作业半径可覆盖从底座安装位置向外延伸的大范围作业区域，垂直方向可满足不同高度料架、输送线的物料取放需求，安装时仅需保证底座安装平面的水平度与承载强度满足设计载荷要求，即可快速完成设备的部署调试，适配不同场景下的挑拣放置作业需求。
