螺旋紧凑型荧光节能照明灯具结构设计

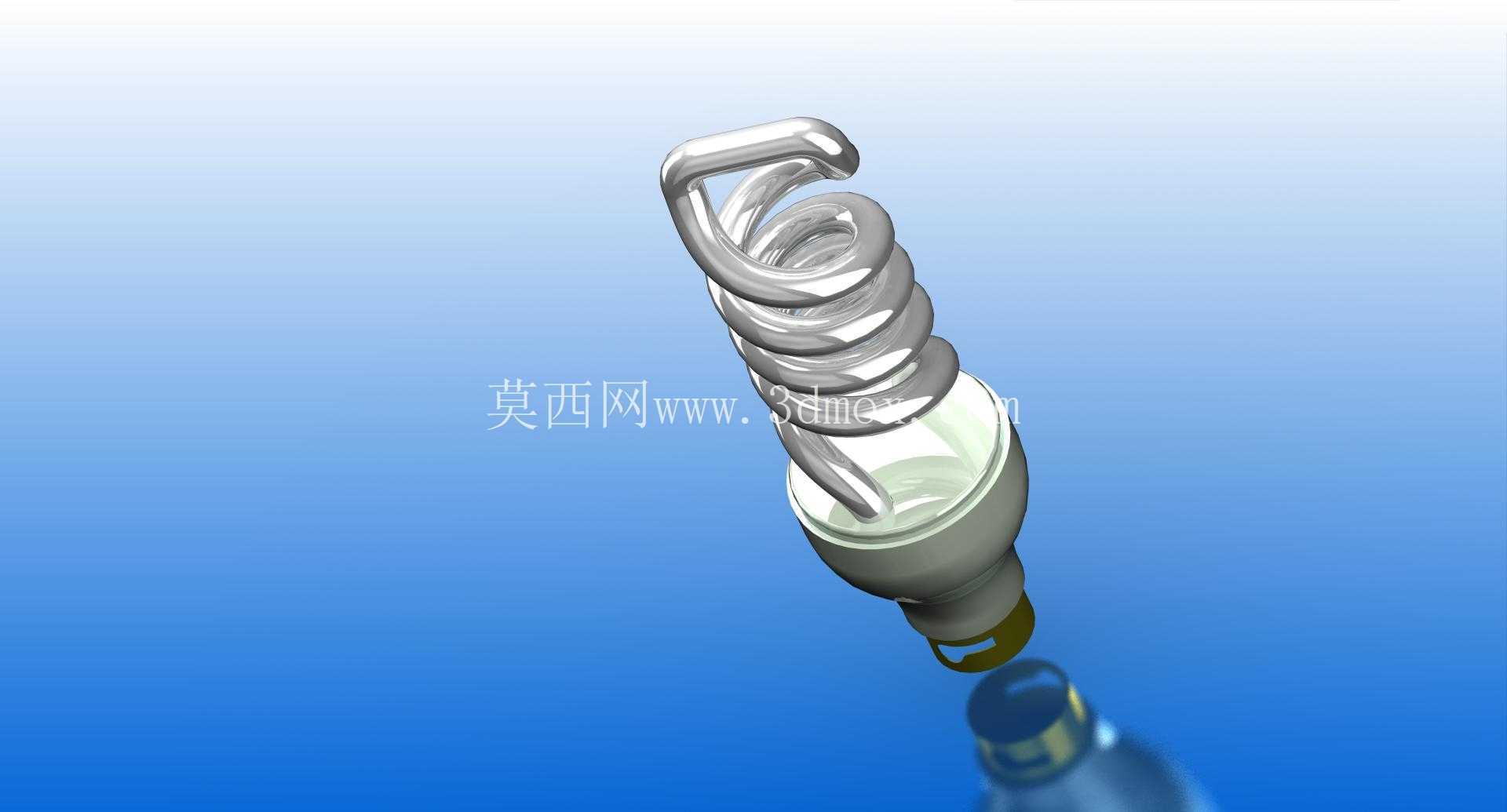

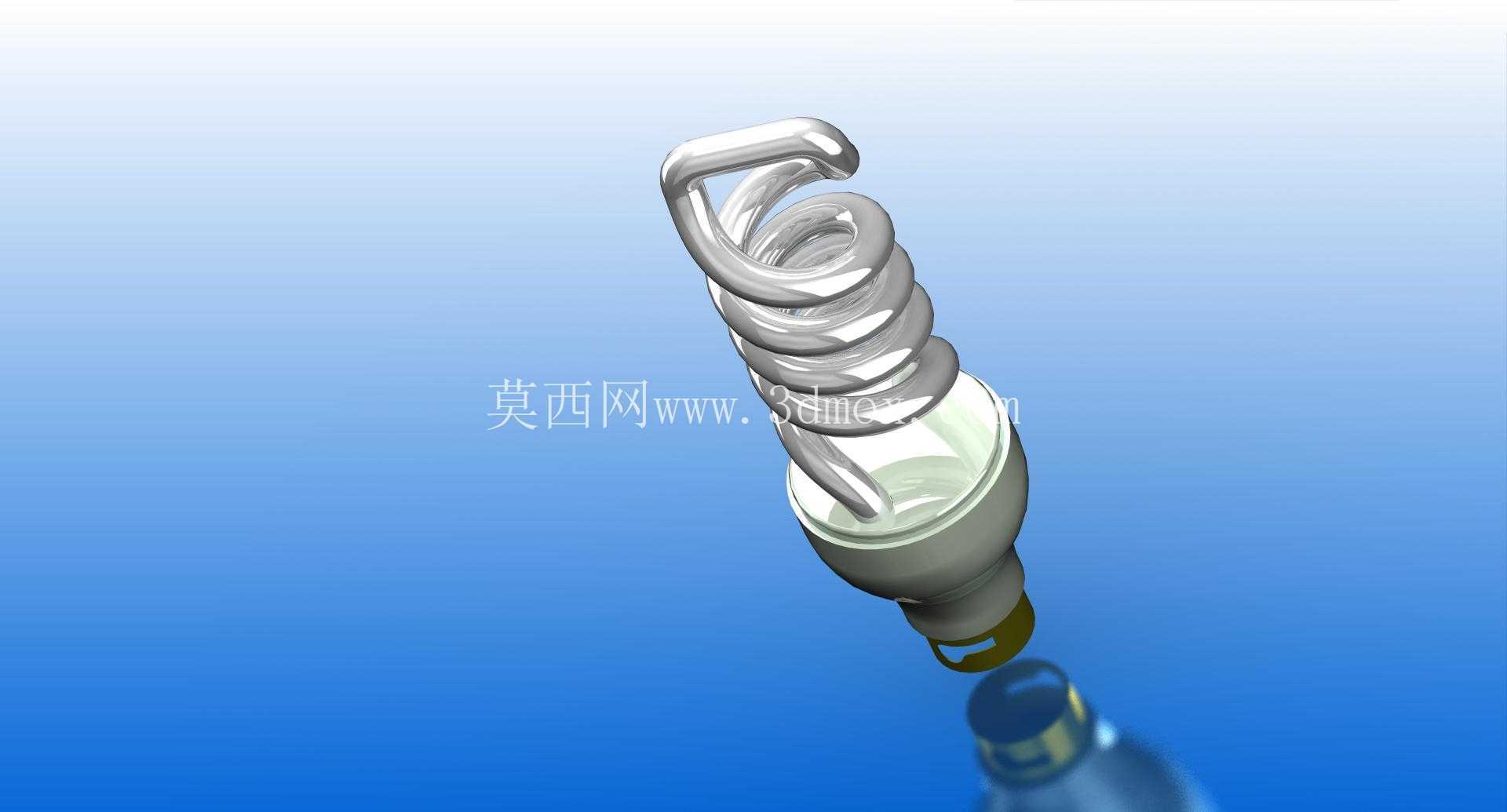

　　日常民用与商用场景中，紧凑型荧光灯是替代传统白炽灯的主流照明器件，这款螺旋结构的CFL灯，核心设计目标是在有限的外形尺寸内，最大化荧光灯管的有效发光长度，同时兼顾通用灯座的安装适配性，覆盖家庭室内顶灯、台灯、壁灯，以及商用场所筒灯、走廊辅助照明等多类安装场景。从结构设计逻辑来看，螺旋盘绕的灯管布局是整个产品的核心设计点，区别于传统直管荧光灯的长条形结构，螺旋形态将U型弯折的灯管进一步做连续螺旋卷曲，在不增加灯具整体径向占用空间的前提下，把荧光粉涂覆的玻璃管有效发光长度提升了近40%，既保证了足够的光通量输出，又能适配常规E27通用螺口灯座的安装边界，不需要额外改造原有照明线路与灯座结构，直接替换原有白炽灯即可完成升级。

　　设计过程中需要重点考量几个工程边界：首先是灯管螺旋卷曲的曲率半径，曲率过小会导致玻璃管弯折处应力集中，生产过程中容易出现开裂、荧光粉涂覆不均的问题，曲率过大则会压缩有效发光长度，无法达到预期的光效指标，最终确定的螺旋曲率兼顾了加工良率与发光效率，每一圈螺旋的间距控制在3mm左右，既避免相邻灯管之间的光线遮挡，又保证整体结构紧凑。灯头部分采用标准螺口结构设计，内置的镇流器腔体与灯管密封衔接，腔体尺寸刚好容纳小型化的电子镇流器组件，同时做了绝缘隔离结构，避免高压启动部分与金属螺口之间出现爬电风险，灯头与灯管衔接的位置做了过渡圆弧处理，既提升整体结构强度，又避免安装时尖锐棱角划伤操作人员。

　　从安装适配维度看，这款灯具的最大径向尺寸不超过45mm，整体长度控制在110mm以内，能够适配绝大多数家用台灯、吸顶灯的内部安装空间，不会出现灯具过长无法装入灯罩的问题，灯头的螺纹尺寸完全符合通用螺口灯座的公差要求，安装时旋转到位后触点接触可靠，不会出现接触不良导致的闪烁问题。实际使用场景中，这款螺旋节能灯的光效是同功率白炽灯的5倍以上，使用寿命可达普通白炽灯的6倍，适合在长时间开启的走廊、楼道、客厅等区域使用，结构设计上充分考虑了散热需求，螺旋灯管之间的预留间隙能够形成自然的空气对流通道，点亮过程中产生的热量可以顺着螺旋间隙快速散出，避免灯管局部温度过高导致的荧光粉老化加速问题，延长整灯的使用寿命。

　　设计时还兼顾了生产装配的工艺性，灯管与灯头的衔接位置采用卡扣加密封胶的双重固定方式，装配时不需要复杂的工装夹具，工人可以快速完成灯管与镇流器的接线、卡扣固定、密封打胶工序，有效提升生产装配效率，降低生产过程中的不良率。灯管末端的排气嘴结构做了隐藏式设计，整合在灯头与灯管衔接的过渡位置，不会外露影响整体外观，同时避免运输过程中排气嘴受到磕碰导致漏气报废。从结构强度角度看，螺旋形态的玻璃管相比多U型拼接的灯管结构，整体抗振动性能更好，在运输以及安装过程中受到轻微外力冲击时，螺旋结构可以分散部分应力，减少玻璃管碎裂的风险，适合物流周转以及高空安装的作业场景。
