直列四缸内燃动力总成结构设计

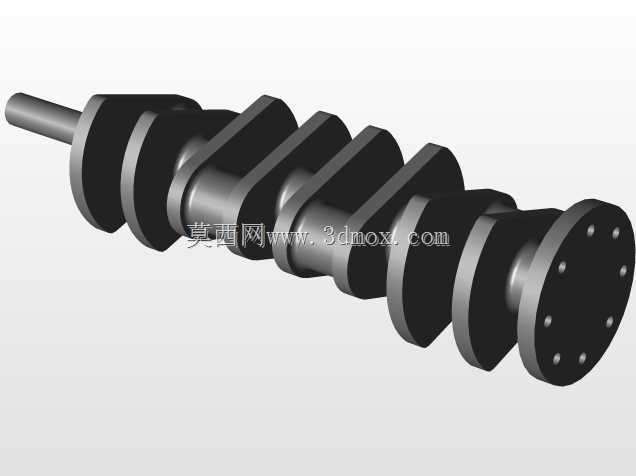

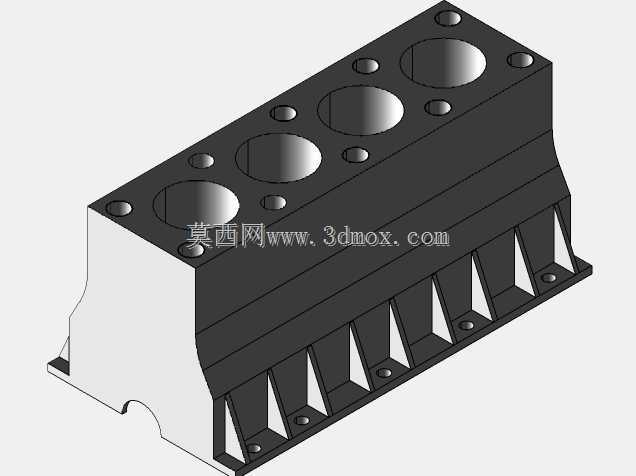

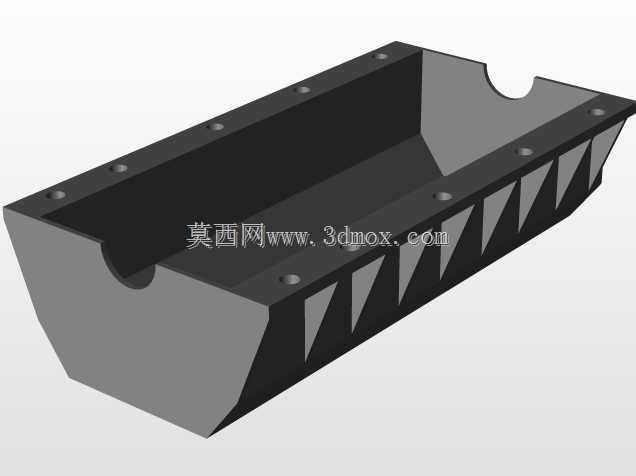

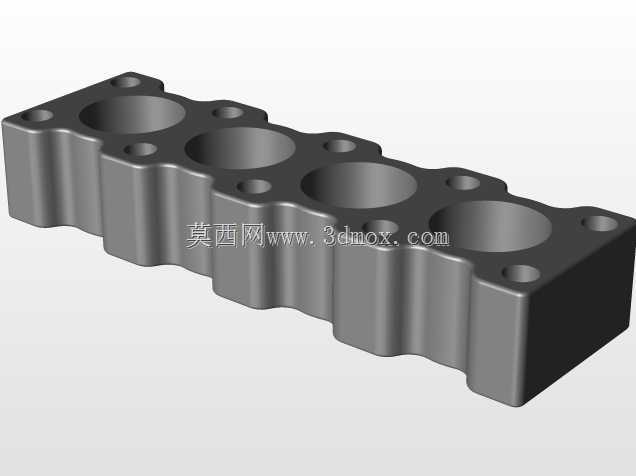

　　直列四缸动力单元是当前乘用车、中小型工程机械、农用动力装备领域应用覆盖度最高的内燃动力构型，在整机动力匹配环节，这类构型的动力输出平顺性、整机布置紧凑度、后期维护便捷性之间的平衡度，是多数动力选型场景优先考量的核心点。从结构设计逻辑来看，四缸直列排布的核心优势在于缸体可采用一体式铸造成型工艺，曲轴的四个曲柄销按照180度相位差对称布置，能够抵消一阶与二阶往复惯性力的绝大部分分量，相比三缸构型无需额外加装平衡轴即可实现怠速工况下的低振动表现，相比V型六缸构型又能大幅压缩整机横向布置尺寸，降低动力舱的布局设计难度。

　　在实际工程应用场景中，这类动力单元可覆盖1.0L到2.5L的排量区间，自然吸气版本可输出80到150千瓦的额定功率，涡轮增压版本的功率覆盖范围可拓展至200千瓦以上，能够满足紧凑型家用轿车、中型SUV、轻型货运车辆、3吨级以下小型装载机、固定式发电机组等多种装备的动力需求。

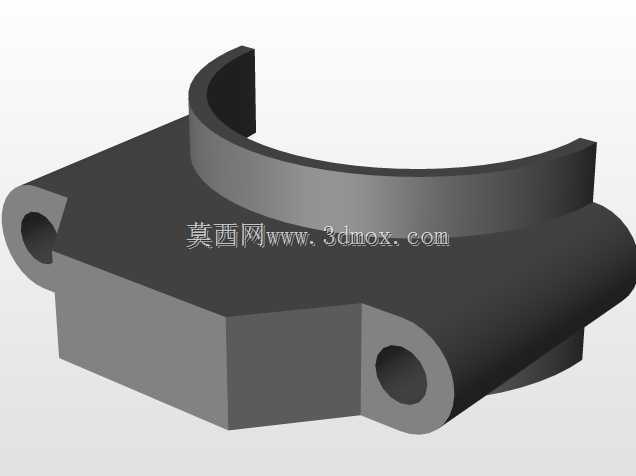

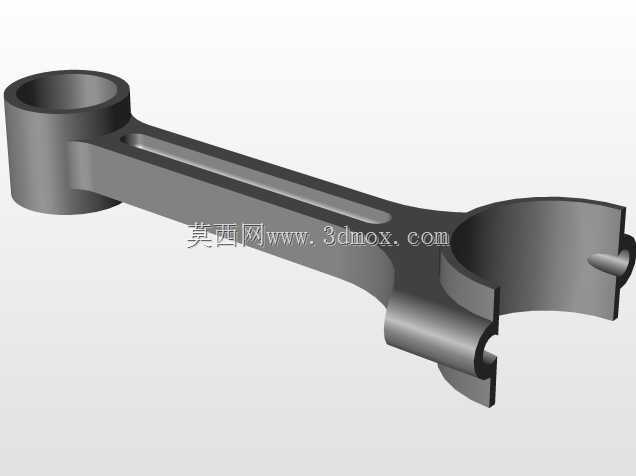

　　设计过程中需要重点考量的边界条件包含多个维度：首先是缸体的安装定位基准，整机通常采用三点或四点悬置结构与车架或设备机架连接，悬置点的位置需要对应缸体与变速箱壳体的加强筋位置，避免动力输出过程中的振动传递至机架引发共振；其次是外围附件的安装空间预留，进气歧管、排气歧管、起动机、发电机、冷却管路、燃油管路的布置需要预留足够的装配与检修空间，避免与周边车架结构、覆盖件产生运动干涉；再者是曲柄连杆机构的运动包络，活塞在气缸内的上下止点位置、连杆的摆动范围、曲轴的旋转半径都需要在建模阶段完成完整的运动仿真校核，确保各运动部件之间无硬摩擦，同时预留足够的润滑油道空间，保证高速运转工况下各摩擦副的润滑可靠性。

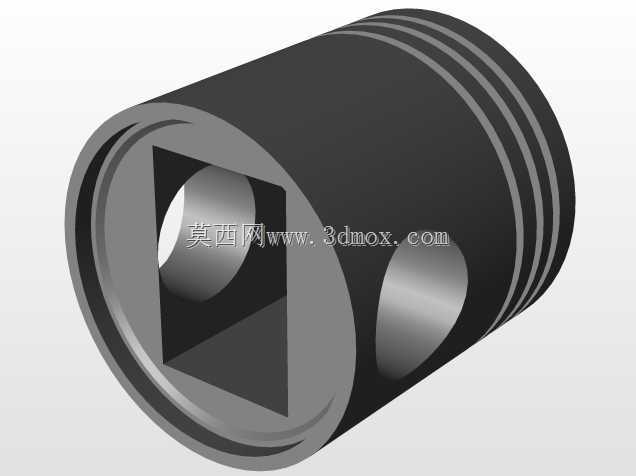

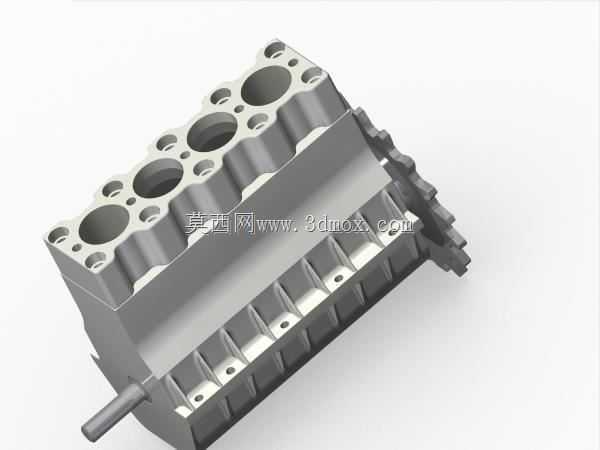

　　从外形尺寸的通用设计边界来看，这类直列四缸动力单元的整机长度通常在500到650毫米区间，宽度在450到550毫米区间，高度在600到750毫米区间，不含变速箱与油液的干重通常在120到180千克区间，在进行动力舱布局设计时，除了预留整机本身的安装空间，还需要在前端预留散热模块的安装间隙，在顶部预留气门室盖的检修空间，在侧部预留机油滤芯、火花塞等易损件的更换操作空间。在结构细节设计上，缸体的水套结构需要保证各气缸的冷却水流速均匀，避免出现局部过热导致的缸体变形；曲轴的主轴颈与连杆轴颈需要设计合理的圆角过渡，降低应力集中引发的轴颈断裂风险；活塞环的槽位尺寸需要配合缸筒的加工精度，保证燃烧室的气密性同时降低机油消耗量。这类动力结构的三维建模过程中，需要严格按照实际装配关系完成各部件的约束匹配，不仅要呈现静态的装配效果，更要能够通过运动仿真验证各部件的运动合理性，为后续的零部件加工、整机装配、性能调校提供精准的三维数据支撑，避免实际生产过程中出现装配干涉、性能不达标等问题。
