滚动轴承用对准支架定位支撑构件

　　在轴系传动、轴承座装配以及需要精确对中的工装场景里，这类对准支架承担着把轴承外圈或配套轴套稳定约束在指定空间位置的作用。它不是单纯的承力块，而是兼顾径向定位、轴向限位和安装基准传递的中间连接件，常见于试验台架、专用夹具、输送设备张紧机构以及小型传动单元的轴承支承部位。

　　从结构上看，构件中部设置贯通的圆孔，孔壁形成环形加厚区域，用于容纳轴承外圈或与衬套配合。圆孔周边材料明显增厚，使接触应力能够沿圆弧面均匀扩散，避免薄壁区域在螺栓预紧或轴承受载时出现局部压陷。圆孔下方保留半圆弧外轮廓，既减少了多余实体，又让孔周形成近似等厚的加强环，加工后应力分布更连续。

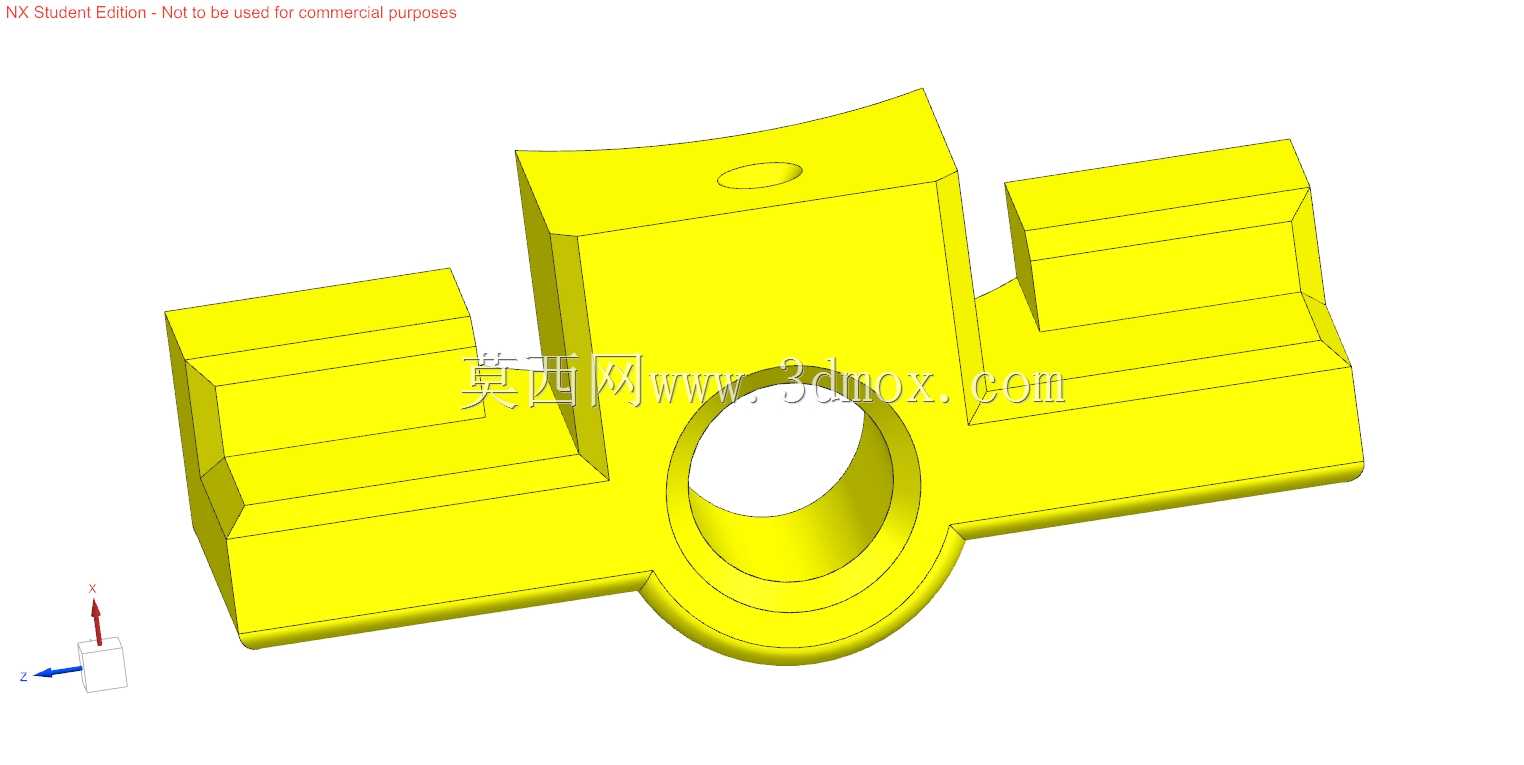

　　支架左右两侧向外延展成平台式翼面，翼面上加工出多级台阶面。这些台阶并非装饰结构，而是用于与导轨、滑块基面或夹具底板配合：不同高度的台阶可以限制支架在装配方向上的转动自由度，也能为相邻零件提供侧向靠面。现场装配时，工人可先将支架底面贴紧安装基准，再利用台阶侧面完成粗定位，最后通过紧固件锁紧，减少反复打表找正的时间。

　　顶部凸起块上设有小型孔位，适合安装定位销、紧定螺钉或润滑附件。若用于轴承外圈防转，该孔可通入止动销，约束外圈随轴蠕动；若用于工装调整，则可作为顶丝孔，对支架位置进行微量推移。顶部块体与中部圆筒之间采用大圆角过渡，降低了截面突变带来的应力集中，在反复加载的台架设备中有利于提高疲劳寿命。

　　建模时需要重点控制三类边界：一是中心孔的同轴度和圆柱度，它直接决定轴承装入后的旋转精度；二是底部安装面与孔轴线的平行度或高度关系，若底面作为加工和装配基准，该尺寸会影响轴系中心高；三是两侧台阶面的宽度与间距，它们决定支架能否嵌入现有导轨或夹具槽内。外形整体呈对称展开状，宽度方向大于高度方向，使支撑脚跨距较宽，抗倾覆能力优于单立柱式轴承座。

　　安装边界方面，中心孔周围需要预留轴承压装和拆卸空间，不能让两侧翼面遮挡压套工具；底部平台应落在具有足够刚度的基板上，避免紧固后支架随薄板变形；顶部小孔的轴线方向应与调整或止动需求一致，装配后还要检查螺钉末端是否干涉轴承外圈。对于需要热装轴承的工况，孔肩处应设置明确的轴向贴合面，同时保证圆角半径小于轴承外圈倒角，防止轴承不能到位。

　　该构件的设计思路体现了“以形定位、以面承力”的机械原则：用圆孔保证轴承中心，用宽翼面提高稳定性，用台阶面控制安装方向，用顶部小孔实现微调或防转。三维结构在创建时可先绘制中心圆筒和底板轮廓，再拉伸两侧翼块，随后切除台阶、开孔并补充过渡圆角；孔周加厚区与翼板交接处应保留连续材料，不宜为追求轻量化而过度挖空。

　　在实际设备中，对准支架往往处于轴系与机架之间的传力路径上，既要承受轴旋转产生的径向载荷，也要吸收装配误差引起的侧向力。因此其尺寸链不能只看单一孔径，而要结合轴径、轴承外径、底座槽宽、紧固件位置以及周边零件间隙综合校核。合理的支架结构能够让轴承运转时保持正确姿态，降低偏心、发热和异常磨损，也使现场维护时的拆装对中更加直接。
