带锁定功能的核心拉缸三维结构设计

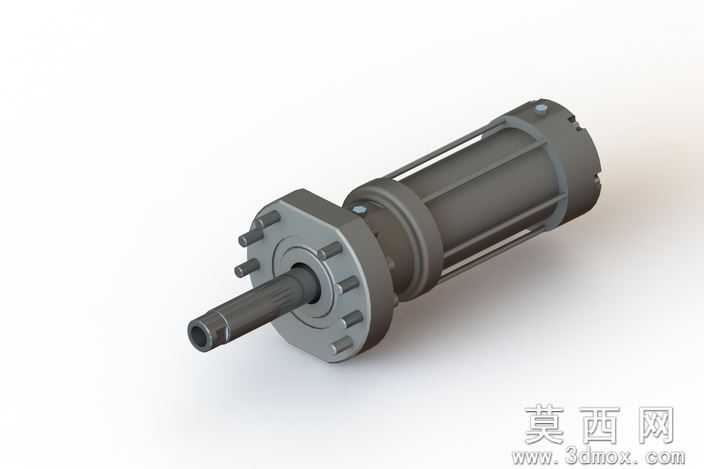

本作品为带锁定功能的核心拉缸三维建模设计，建模过程严格遵循机械设计规范，首先通过草图绘制完成拉缸各核心部件的轮廓定义，依次搭建前端法兰安装座、中心活塞杆、缸筒主体、后端锁紧端盖、周向散热筋条等独立零件的三维特征，建模时对各零件的配合公差预留合理设计间隙，保证后续虚拟装配时各部件无干涉错位。在零件特征构建阶段，针对前端法兰的安装螺栓孔采用圆周阵列特征完成均布排布，对活塞杆端部的中空定位孔、周向密封槽做了精细化的特征还原，缸筒外侧的纵向加强筋通过拉伸凸台与阵列命令实现，既还原了实物的结构强度设计，也保证了模型外观的写实度。材质与渲染环节，根据拉缸各部件的实际用材赋予对应材质：缸筒主体采用哑光深灰铸铁材质，模拟金属铸件的磨砂质感；前端法兰与活塞杆采用抛光合金钢材质，还原金属机加工后的金属光泽与细微切削纹理；密封件部位赋予黑色丁腈橡胶材质，区分不同功能部件的视觉差异；渲染时采用柔和的工业产品打光方案，通过主光源勾勒拉缸的整体轮廓，辅助补光消除部件暗部的死黑区域，环境光添加微弱的冷色调反射，让金属材质的质感表现更真实自然。结构设计上，该拉缸集成了轴向锁定功能，在缸体尾部设计了嵌入式锁紧机构，可在活塞杆伸出至指定行程后实现位置锁止，避免负载作用下活塞杆出现位移回缩，相比常规无锁定拉缸具备更高的工况稳定性；前端法兰采用多螺栓均布的安装结构，可适配多种安装基面的固定需求，活塞杆端部设计有同轴定位孔与连接接口，可快速对接外部执行负载。整体设计思路围绕工业场景的实际使用需求展开，建模过程中反复校验各部件的装配关系，对锁紧机构的卡合位置、活塞杆的行程限位、密封槽的尺寸规格都做了参数化定义，既保证模型的外观还原度，也让模型具备实际的工程参考价值，可用于五金机构的方案演示、结构教学、产品选型参考等场景。
