手持式内燃动力钻孔机三维设计

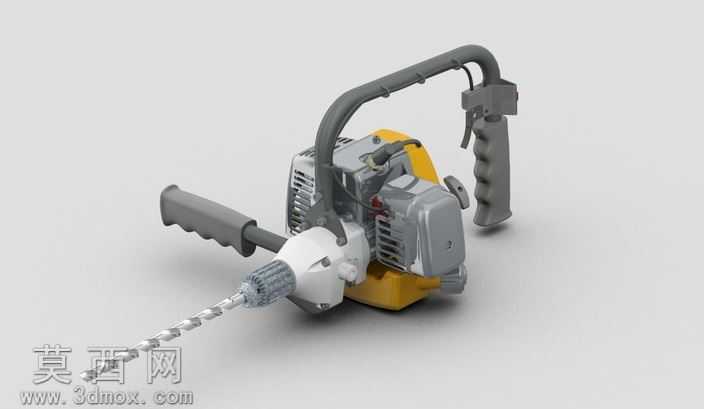

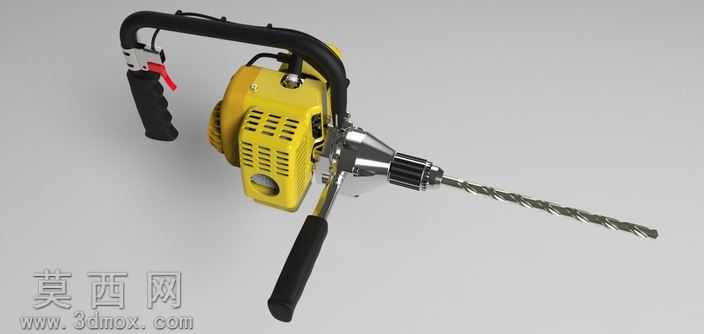

本款手持式内燃动力钻孔机的三维设计，依托Pro/Engineer Wildfire平台完成全流程建模与渲染，完整还原了便携内燃钻孔设备的真实结构与外观质感。建模阶段采用自顶向下的设计思路，首先搭建整机的空间布局框架，明确动力单元、传动单元、操作握持单元、钻孔执行单元的位置关系与装配公差，确保各部件运动无干涉、握持操作符合人体工学。动力单元部分还原了小型二冲程内燃机的外部壳体结构，对散热鳍片、油箱轮廓、启动拉绳结构、消音器外形都做了精细化建模，壳体的曲面过渡经过多次曲率调整，还原真实工程塑料与金属冲压件的成型特征，散热鳍片的间距、厚度都参考真实便携内燃工具的参数设置，兼顾散热效率与结构强度。操作握持单元包含主环形扶手、侧辅助握把、油门控制扳机三个核心部分，建模时对握把的防滑纹理做了凹凸结构还原，环形扶手的弯折弧度经过人机工程校验，确保作业时双手握持的受力均匀，扳机的转动轴位置、按压行程都做了装配约束，可模拟真实的按压操作动作。传动单元连接内燃机输出轴与钻夹头，内部的减速齿轮结构、输出轴的轴承定位结构都做了完整建模，钻夹头的夹爪开合结构、钻杆的螺旋排屑槽都做了细节刻画，螺旋槽的导程、钻杆直径参考常规内燃冲击钻的作业参数设置，还原真实钻孔作业的排屑功能。材质渲染阶段，针对不同部件赋予对应材质：内燃机壳体采用哑光工程塑料材质，调整粗糙度与反光参数模拟使用中的轻微磨损质感；金属传动部件、钻杆采用拉丝金属材质，添加细微划痕纹理提升真实感；握把部分采用软质橡胶材质，调整漫反射参数模拟橡胶的哑光防滑质感；油箱部分采用半透明工程塑料材质，可隐约观察内部的燃油液位结构。整机渲染采用影棚柔光环境，多角度呈现设备的结构细节，所有部件的装配关系都经过干涉检查，可直接用于装配教学、结构认知培训，也可作为便携动力工具设计的参考原型，帮助学习者理解内燃类手持工具的动力传递路径、人机设计要点与结构布局逻辑。
