推杆式双横臂车辆悬架系统结构设计

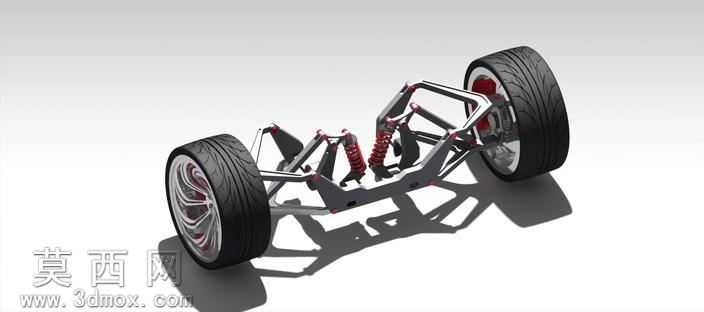

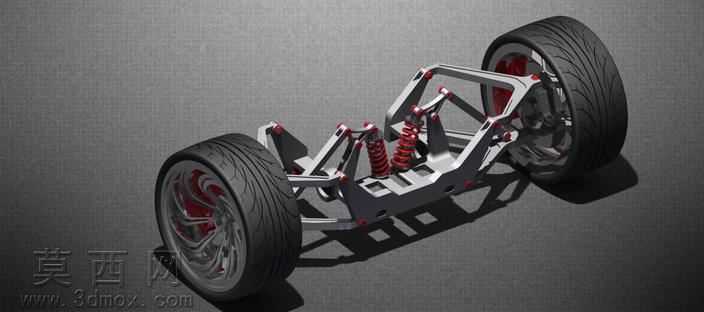

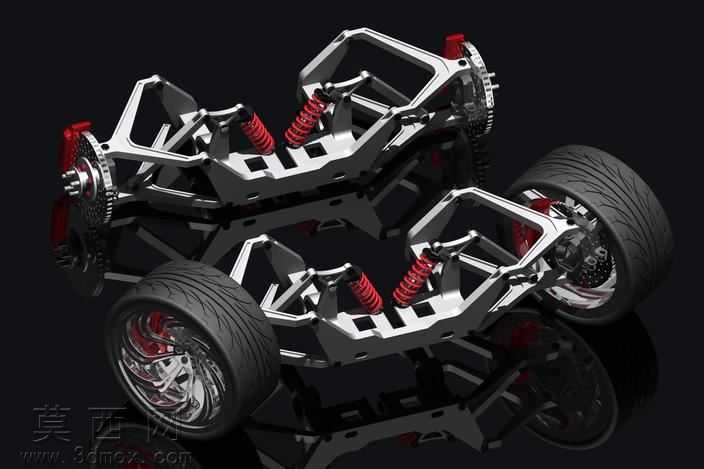

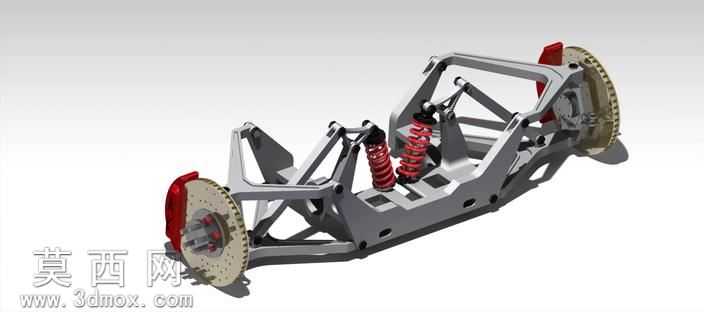

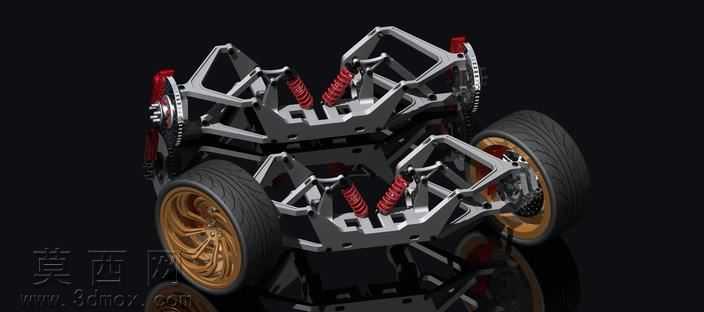

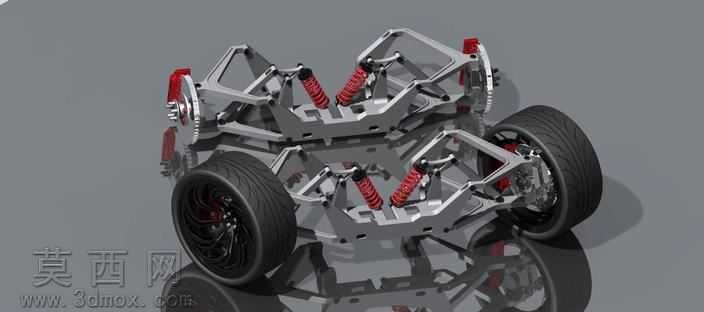

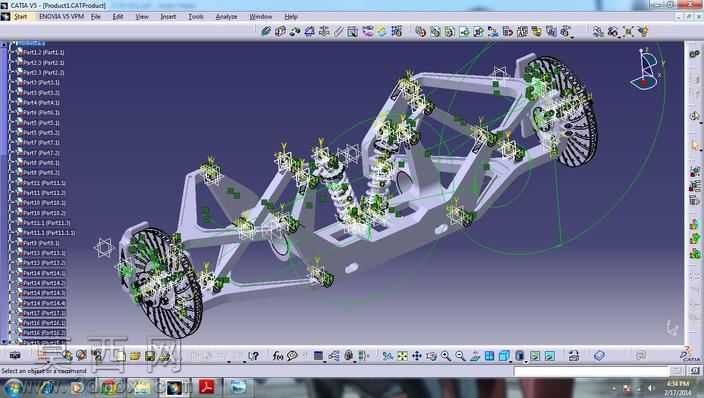

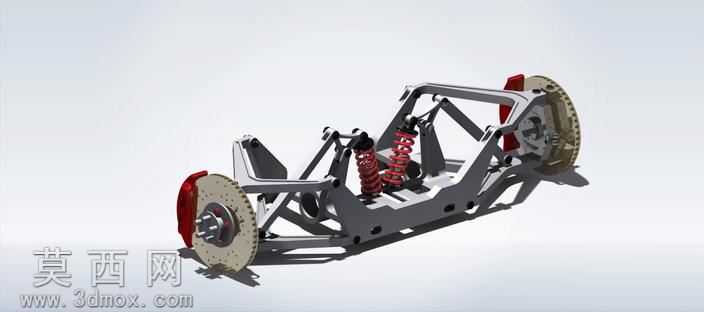

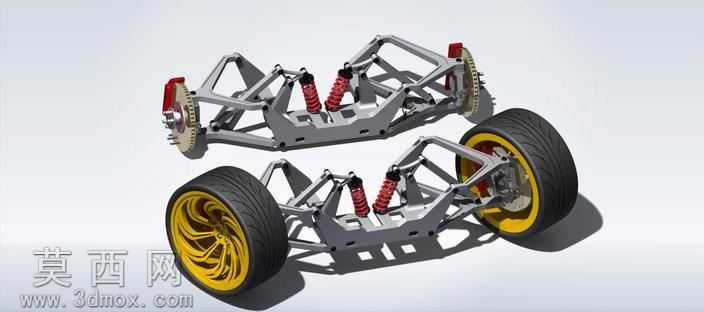

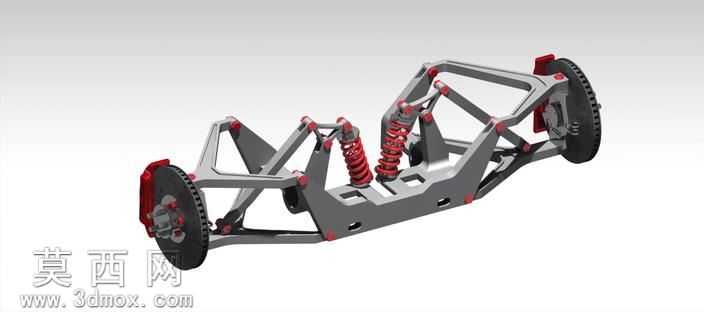

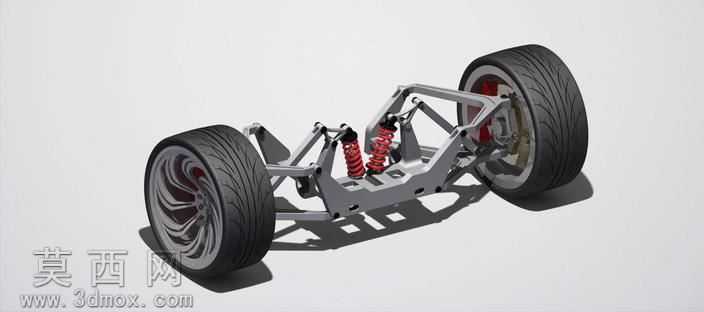

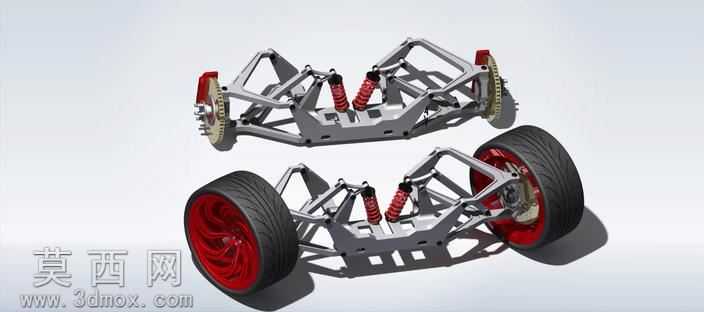

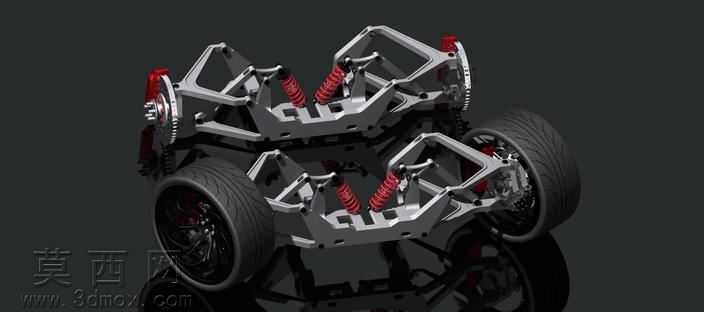

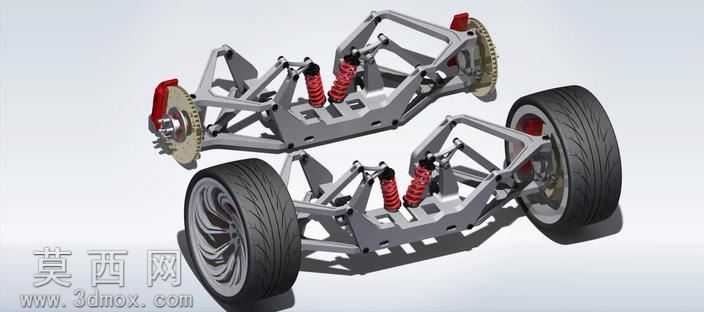

本作品为推杆悬浮式双横臂悬架结构的三维建模设计，整体采用参数化建模方式完成，完整还原了高性能车辆前后悬架的核心机械结构。建模过程中首先搭建双横臂的上下控制臂骨架，按照硬点坐标定位摆臂的铰接点位，确保主销内倾、后倾、车轮外倾等定位参数符合车辆动力学设计要求，上下控制臂采用镂空式框架结构建模，在还原轻量化设计特征的同时，清晰展现摆臂的受力传力路径。减震系统部分还原了螺旋弹簧与阻尼减震器的同轴结构，弹簧部分通过螺旋扫描特征生成，精准还原弹簧的螺距、簧丝直径与有效圈数参数，减震器筒身做了分层建模，区分储油筒、活塞杆与上下安装吊耳的结构细节。推杆传力结构按照推杆悬架的力学传递路径设计，将车轮跳动的载荷通过推杆传递至减震单元，清晰展现该类悬架区别于传统麦弗逊悬架的结构优势。车轮部分还原了低滚阻轮胎的胎面花纹细节，通过纹理映射与曲面凹凸特征还原轮胎的排水槽与胎面纹路，轮毂采用多辐式合金轮毂建模，还原轮毂的镂空辐条、中心安装孔与螺栓固定点位，刹车系统部分完整搭建了通风刹车盘与制动卡钳结构，刹车盘的通风散热槽、卡钳的活塞腔体都做了细节刻画。车架连接部分还原了悬架与副车架的安装点位，明确各铰接点的衬套安装位置，整体装配过程严格按照实车装配逻辑添加配合约束，确保各运动部件的活动自由度符合真实悬架的跳动行程。渲染阶段采用深色反光地面作为展示背景，为金属结构件赋予哑光铝合金材质，减震弹簧赋予红色烤漆金属材质，轮胎赋予黑色哑光橡胶材质，刹车盘赋予铸铁磨砂金属材质，轮毂赋予亮面镀铬合金材质，通过三点布光突出结构的金属质感与零件间的层级关系，清晰展现各部件的装配位置与连接关系，完整呈现推杆式双横臂悬架的结构特点与设计逻辑，可用于车辆结构教学、悬架方案验证、改装设计参考等场景。
