手轮驱动法兰连接式工业闸阀三维设计

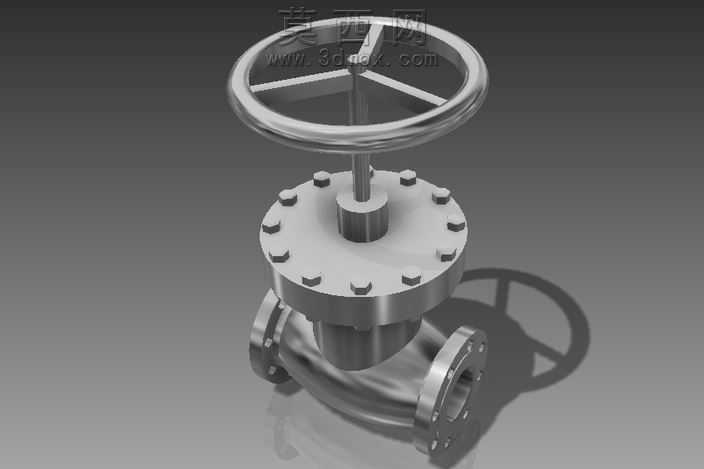

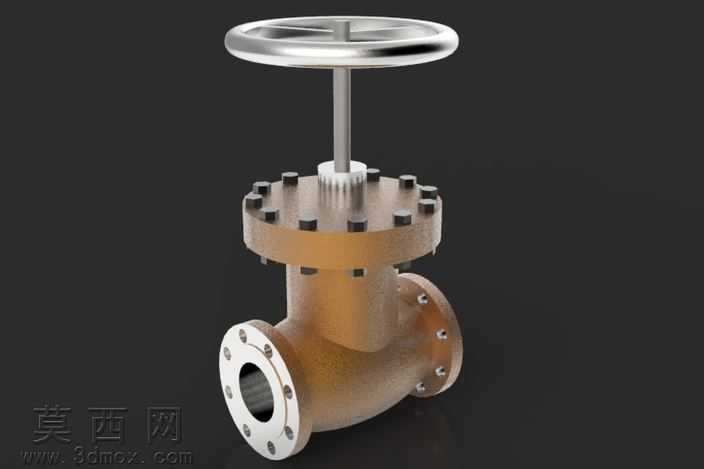

本作品为工业管路系统用闸阀的三维数字化设计成果，建模阶段以实际工业闸阀的结构参数为基准，通过三维建模软件完成全零件的参数化构建，从顶部的操作手轮开始，依次完成阀杆、阀盖、阀体、法兰连接端、密封压盖等所有独立零件的特征搭建，每个零件的尺寸比例严格参照通用工业闸阀的设计规范，保证各部件装配后无干涉、结构逻辑符合真实阀门的运行原理。建模过程中对细节特征做了精细化还原，包括手轮的轮辐镂空结构、阀盖外圈的紧固螺栓凸台、法兰端面上的螺栓通孔、阀体流道的弧形过渡结构，甚至阀杆与阀盖配合处的密封填料压盖结构都做了完整呈现，没有对工业细节做简化省略。材质与渲染阶段，针对阀门的金属应用场景，为整体模型赋予了哑光铸钢材质，调整材质的金属度、粗糙度参数还原工业金属构件的真实质感，手轮部分做了细微的材质区分，模拟铸铁手轮的磨砂表面效果，渲染时采用三点布光方案，主光源模拟工业照明的硬光效果，投射出清晰的结构阴影，辅助光源补全暗部细节，避免阀体凹陷区域出现死黑，环境光采用低饱和度的中性灰背景，突出阀门本身的金属质感与结构轮廓，最终渲染图能够清晰展现阀门的整体形态与各部件的装配关系。结构设计上，该闸阀采用明杆结构逻辑，手轮旋转时带动阀杆做升降运动实现闸板的启闭，阀体采用S型流道设计降低流体阻力，两端采用法兰连接结构适配工业管路的标准安装需求，阀盖与阀体通过周向均匀布置的螺栓实现紧固，保证中腔的密封性能，整体结构完全符合工业闸阀的设计逻辑，可用于产品展示、结构教学、装配模拟等多种场景。
