车载发动机温度指示表三维设计

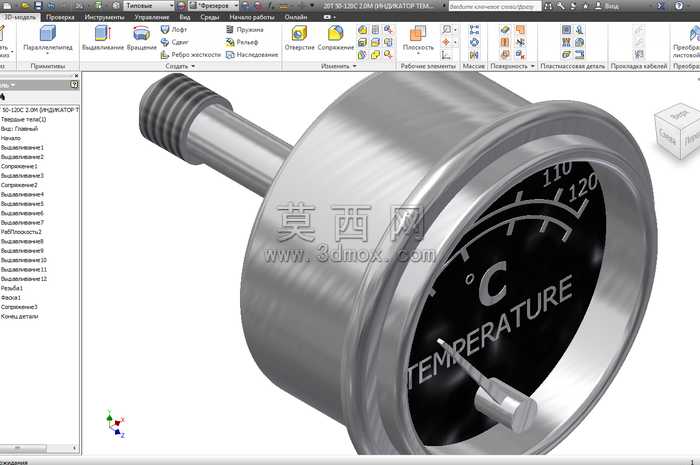

本作品为车载发动机温度指示表的三维参数化模型，采用Autodesk Inventor完成全流程建模与渲染工作。建模阶段首先梳理产品结构组成，将整体拆分为测温连接接头、主体金属壳体、表盘刻度组件、指针传动结构、前端防护圈五个核心模块，遵循机械加工工艺逻辑逐步搭建特征：首先绘制接头外螺纹的螺旋扫描特征，匹配标准管螺纹参数保证安装适配性，通过旋转特征生成接头与壳体连接的过渡杆身，保证杆身与壳体的同轴度公差符合仪表装配要求；主体壳体采用薄壁旋转特征生成圆柱腔体，预留内部传动机构的安装空间，壳体外表面做细微的拉丝纹理材质映射，还原金属机加工后的真实质感。表盘组件设计阶段，首先绘制黑色哑光表盘基底，通过草图阵列生成温度刻度线，刻度范围覆盖发动机常规工作温度区间，标注摄氏度单位与TEMPERATURE标识，刻度线做凸起浮雕特征模拟真实仪表的蚀刻工艺；指针采用薄壁拉伸特征制作，搭配底部的转轴装配结构，还原指针可绕轴转动的运动逻辑，指针表面做哑光金属材质处理，与亮银色的壳体材质形成视觉区分。前端防护圈采用卷边旋转特征制作，模拟真实仪表的包边装配工艺，防护圈与壳体的配合间隙严格控制在装配公差范围内，还原产品的实际装配关系。材质渲染阶段，为不同部件匹配对应物理材质：接头与壳体采用304不锈钢材质，调整金属度、粗糙度参数还原金属反光特性；表盘采用黑色哑光塑料材质，降低反光率保证刻度可读性；指针采用镀锌钢材质，添加细微的磨损纹理提升真实感。设计过程中充分考虑仪表的实际使用场景，整体结构紧凑，安装接头的尺寸符合车载仪表的通用安装标准，可直接用于发动机舱仪表布局的装配仿真、教学演示或产品改型设计参考，模型各特征参数可编辑，能够根据不同测温量程、安装尺寸需求快速调整参数生成衍生型号。
