12mm台阶法兰式滚珠丝杠螺母结构

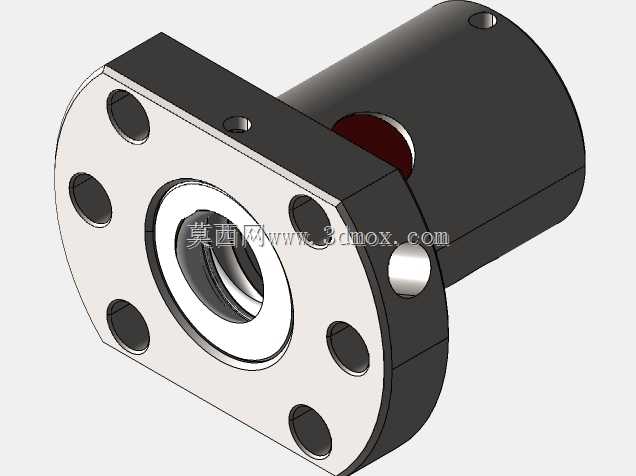

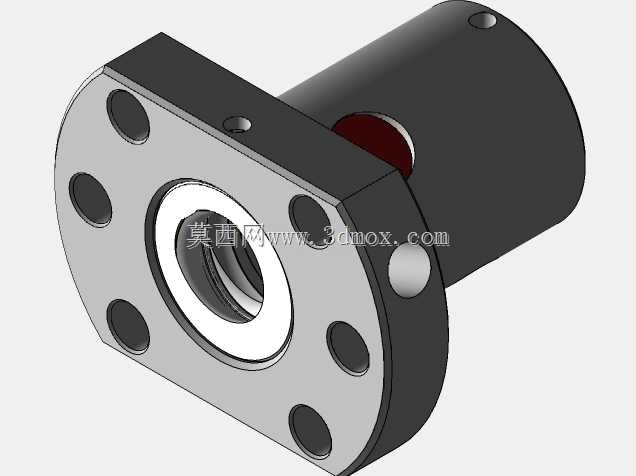

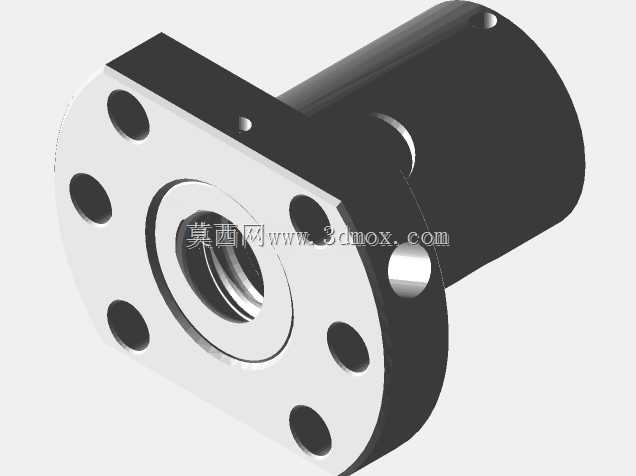

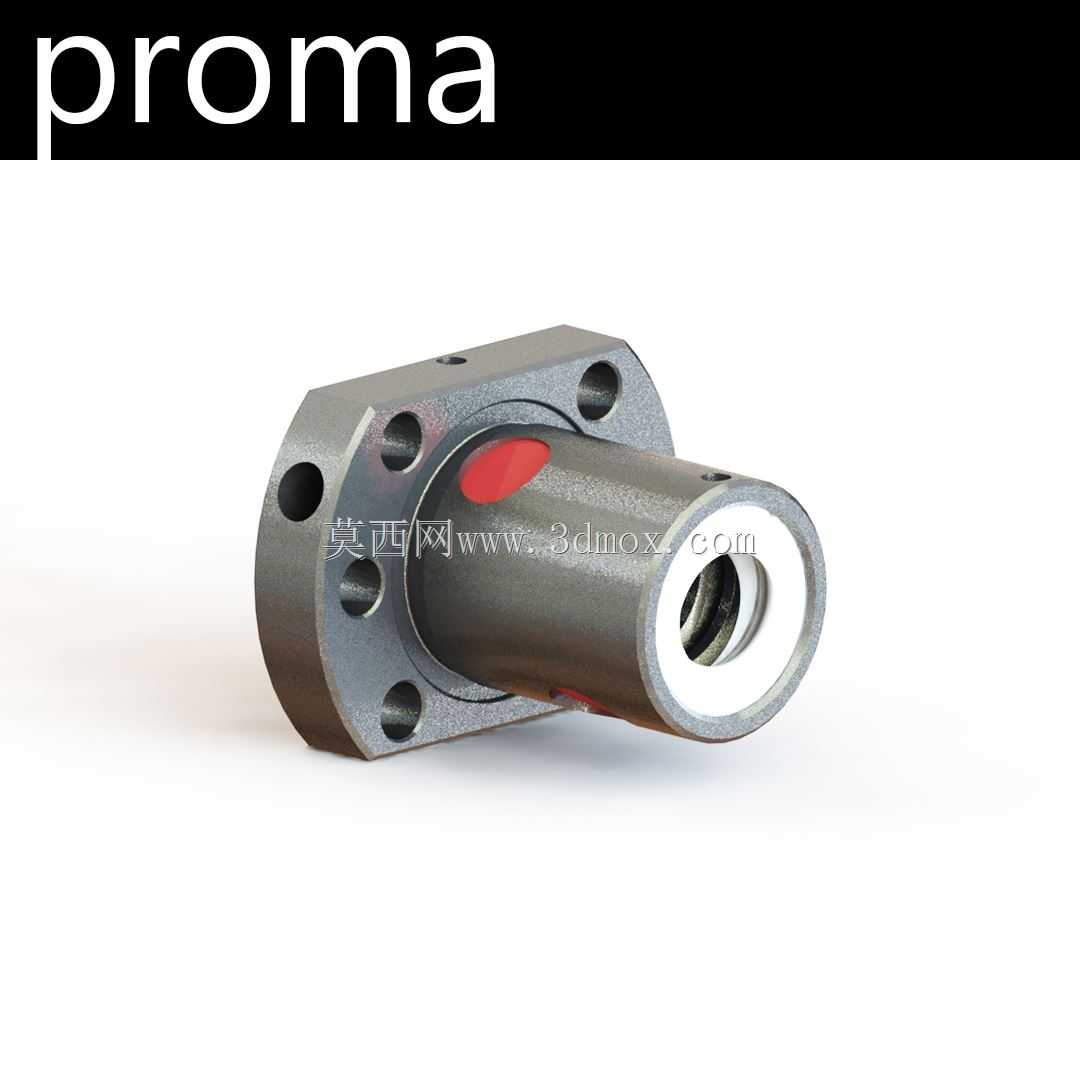

　　这款滚珠丝杠螺母适配公称直径12mm、导程4mm的轧制滚珠丝杠，采用双切边法兰安装结构，法兰端均匀分布6个安装通孔，可直接通过内六角螺栓固定在设备移动滑台的安装基面，无需额外设计转接座，能大幅压缩小型设备的轴向安装空间。螺母主体采用合金结构钢加工，滚道经淬硬处理后做精密磨削，表面粗糙度控制在Ra0.8以内，可保证钢球在滚道内循环滚动时的顺畅性，将滑动摩擦转化为滚动摩擦，传动效率相比传统滑动丝杠螺母提升60%以上，低速进给时无爬行现象，反向空程间隙可控制在0.02mm以内，能满足小型设备的精密定位需求。

　　从实际应用场景来看，这类小规格滚珠丝杠螺母常被用于桌面级3D打印机的Z轴升降传动，配合42型步进电机使用时，可实现打印平台的微米级进给，保证层厚精度稳定；在小型数控雕刻机的X、Y轴进给结构中，该螺母可带动主轴安装座做高速往复移动，额定动载荷能满足小型亚克力、软金属雕刻的切削力需求，不会出现进给卡顿导致的断刀或加工面振纹问题；在小型激光切割机的传动系统中，低摩擦特性可降低电机负载，提升高速移动时的响应速度，保证切割轮廓的精度。

　　设计层面，该螺母采用内循环反向器结构，钢球在螺母内部完成循环，无需外置的循环导管，整体外径控制在28mm以内，适合安装空间局促的小型桌面设备。法兰端的定位凸台与螺母主体同轴度公差控制在0.01mm以内，安装时可直接嵌入滑台的定位沉孔，保证螺母与丝杠的同轴度，避免因安装偏斜导致的滚道异常磨损、运行噪音增大等问题。螺母两端预留了密封件安装槽，可加装丁腈橡胶密封圈，阻挡加工过程中产生的切屑、粉尘进入螺母内部滚道，延长润滑脂的使用寿命，降低日常维护频率。

　　安装边界方面，法兰安装孔的中心距为22mm，安装孔直径为3.4mm，适配M3内六角圆柱头螺栓，螺母主体长度为40mm，丝杠旋合长度为32mm，安装时需保证丝杠两端支撑座的同轴度在0.02mm以内，螺母与移动滑台的安装面平面度不大于0.01mm，避免安装应力导致的螺母变形、预紧力异常。预紧方式采用双螺母垫片预紧的简化结构，通过控制端盖的压紧量调整预紧力，可根据不同的应用场景调整预紧等级：用于3D打印机时可采用轻预紧，降低运行阻力提升进给顺畅度；用于小型数控设备时可采用中预紧，提升轴向刚度，减少切削受力时的反向间隙。

　　日常使用中，该螺母需定期补充锂基润滑脂，运行速度低于100rpm时可每300运行小时补充一次润滑脂，高速运行时需适当缩短润滑间隔，避免干摩擦导致滚道点蚀。螺母的额定静载荷为2.2kN，可承受一定的轴向冲击载荷，但安装时需避免径向受力，径向载荷会导致钢球与滚道的接触应力急剧增大，大幅缩短使用寿命。在做轻量化设备的结构设计时，可直接选用该款成熟的螺母结构，无需重新设计丝杠副的滚道参数与循环结构，能有效缩短研发周期，降低非标零件的加工成本，同时成熟的结构经过多类小型设备的实际验证，运行可靠性远高于自行设计的非标传动结构。
