2040工业T槽铝挤压型材结构件

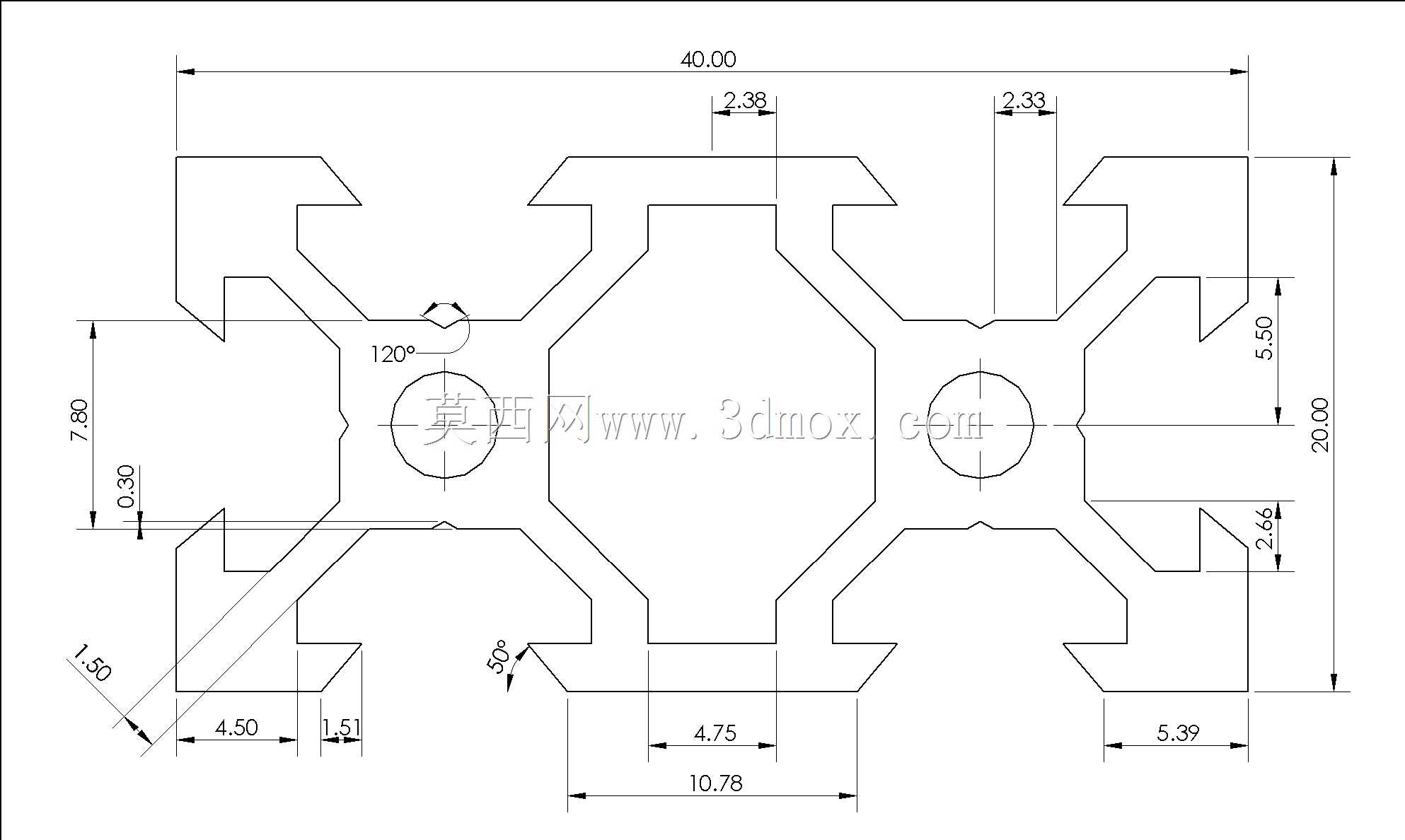

　　在非标自动化设备、桌面级加工设备的结构搭建环节，铝挤压型材一直是兼顾搭建效率与结构刚性的首选构件，这款20×40规格的T槽铝型材，正是针对小尺寸机架、轻型承载结构的需求开发的标准挤压件。从截面设计来看，型材整体外轮廓尺寸严格控制在40mm×20mm，四个侧面均做了平滑过渡处理，其中两个宽面、两个窄面共开设六个开口T形槽，槽口尺寸适配行业通用的T型螺栓、滑块螺母，不需要额外做焊接、打孔加工，仅靠标准紧固件就能完成多根型材的拼接、附件安装，能大幅缩短设备框架的组装周期，也方便后期对设备结构做调整改造。

　　不同于大规格重载铝型材，这款2040型材的截面内部做了优化的中空加强筋设计，在保证单位长度重量足够轻便的前提下，截面的抗弯、抗扭性能完全满足轻型设备的承载需求，不会因为轻量化设计出现受力变形的问题。型材侧面预留的V形凹槽，除了可以作为安装定位基准，还能直接适配直线运动模组的滚轮、同步带的导向压条，在小型3D打印机、桌面式绘图仪的运动框架搭建中，不需要额外加装导轨安装座，直接将运动部件固定在V槽位置就能满足运行精度要求，减少了额外加工件的数量，降低整体设备的物料成本。

　　从实际应用场景来看，这款型材的适用范围覆盖了多数轻型工业结构的搭建需求：在小型检测设备中，可以作为传感器安装支架、防护栏的主框架，依靠T槽的灵活调节特性，能根据不同检测工件的尺寸快速调整传感器的安装位置，不需要重新做支架打孔；在桌面级加工设备中，既可以作为工作台的边框承托型材，也能作为Z轴运动机构的安装梁，20mm的窄面尺寸刚好适配多数小型直线导轨的安装宽度，不需要额外做转接板就能完成导轨固定；在实验室非标工装、电子产线的小型工位架搭建中，这款型材的轻量化特性也方便人工搬运、快速重组，搭配对应的角码、端盖、脚轮配件，能快速搭建成适配不同作业需求的工作台框架，相比方管焊接的框架，后期改造成本几乎可以忽略。

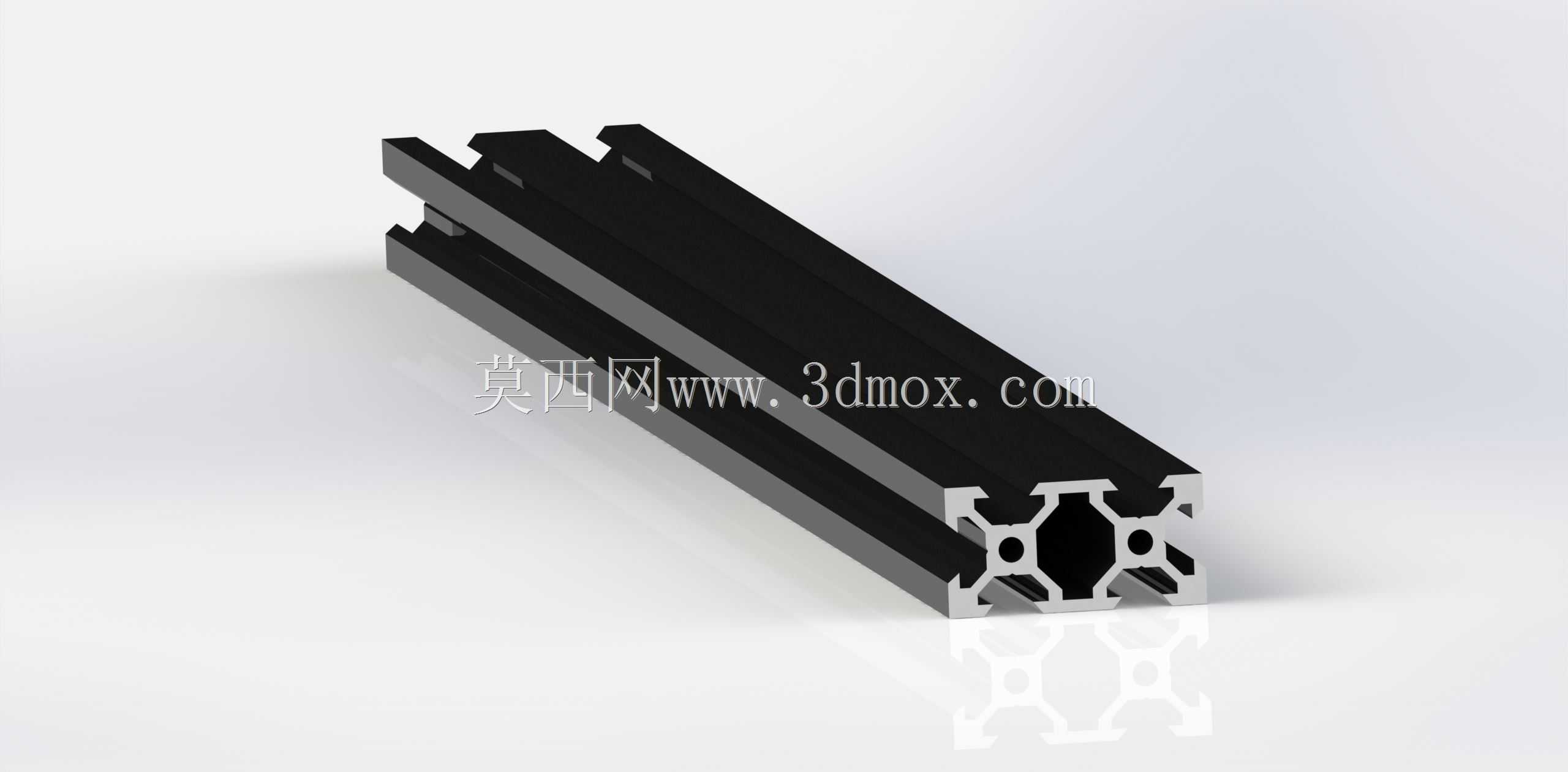

　　在三维建模阶段，这款型材的模型严格还原了挤压截面的所有细节：T槽的开口宽度、槽内卡位尺寸、V形槽的角度、内部加强筋的壁厚都和实际量产的型材参数保持一致，结构工程师在做设备整体装配时，可以直接调用该模型完成框架的虚拟装配，提前验证各部件的安装干涉问题，不需要反复测量型材的实际尺寸。模型的端面也还原了实际型材的端面连接孔位位置，在做型材拼接仿真时，可以直接匹配对应的角码、螺栓模型，模拟实际组装的连接效果，提前预判安装时可能出现的螺栓干涉、工具操作空间不足的问题，减少实际加工组装阶段的返工概率。

　　需要注意的是，这款型材的承载边界有明确的适用范围，作为水平梁使用时，跨距不宜超过800mm，跨距过大时需要在中间加装支撑立柱，避免长期受力出现下挠变形；作为垂直立柱使用时，单根立柱的顶部承载不宜超过15kg，搭配对应的脚杯、脚轮配件时，要注意连接螺栓的拧入深度，避免因为螺纹啮合长度不足导致连接松动。在做表面处理选型时，常规的阳极氧化表面能满足一般工业环境的防腐蚀需求，如果是在洁净车间使用，可以选择喷砂氧化的表面，减少积尘附着；如果是有防静电需求的工位，还可以选择导电氧化的表面处理，搭配防静电接地件就能满足工位的静电泄放要求。
