蜗轮蜗杆齿轮花键轴组合传动构件

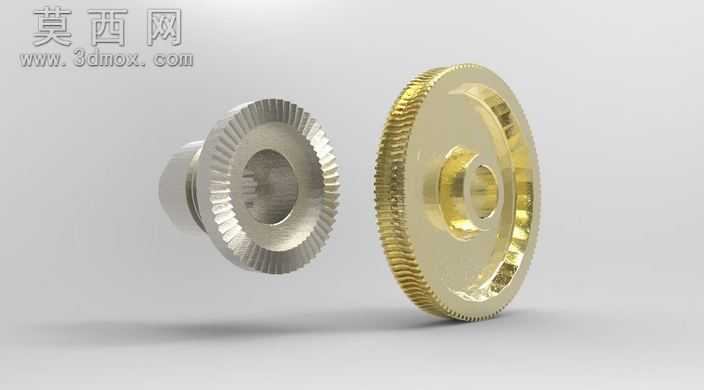

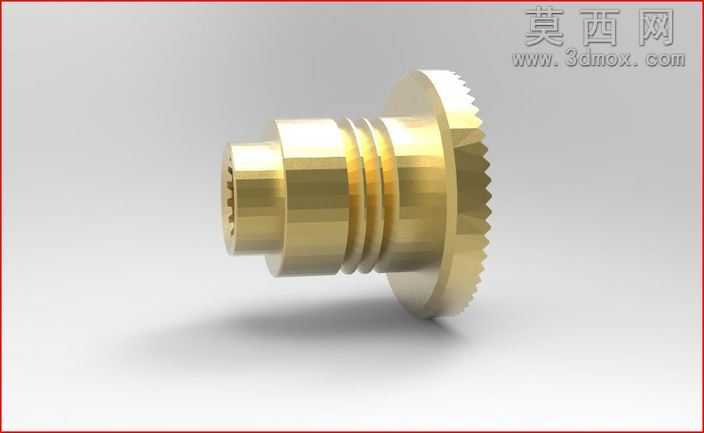

本作品为蜗轮蜗杆与齿轮、花键轴集成的组合传动构件三维模型，建模过程严格遵循机械传动设计的尺寸规范，先通过草图绘制各部件的基准轮廓，对蜗轮的齿廓部分采用渐开线参数化生成逻辑，精准还原蜗轮齿面的啮合曲面特征，保证后续与蜗杆配合时的传动精度。蜗杆部分采用螺旋扫掠特征完成建模，严格匹配蜗轮的模数、导程角参数，确保二者啮合的中心距、传动比符合设计要求。花键轴部分先绘制轴身的阶梯回转轮廓，再通过阵列特征生成外花键的齿形结构，保证花键的齿距、齿形公差符合传动连接的装配要求。渲染阶段针对不同部件的材质特性做了区分设置，金属啮合部件采用抛光黄铜材质，调整金属度、粗糙度参数还原金属件的光泽质感与机加工表面的细微纹理，轴身的非啮合段采用哑光黑色硬质合金材质，模拟实际工业产品中轴类部件的表面处理效果，场景采用柔和的漫反射打光方案，避免金属表面出现过曝的高光区域，同时添加微弱的环境反射效果，提升模型的真实感。结构设计上采用同轴集成布局，将蜗轮、调节齿圈、花键传动段整合在同一轴线上，有效缩减传动组件的轴向占用空间，花键段的设计可实现与外部传动部件的周向固定、传递扭矩的功能，蜗轮与蜗杆的配合可实现大传动比的减速传动，中间的齿圈结构可用于传动位置的调节与限位。建模过程中对各部件的装配配合面做了公差预留处理，保证后续生成工程图时可直接用于生产加工的尺寸参考，所有特征均保留参数化建模历史，可根据实际传动需求调整模数、齿数、轴径等核心参数，适配不同的传动场景使用。
