单气缸驱动双夹爪气动夹持机构设计

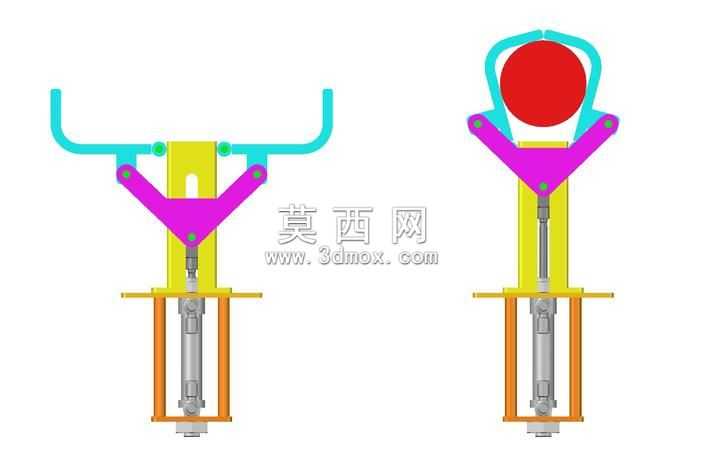

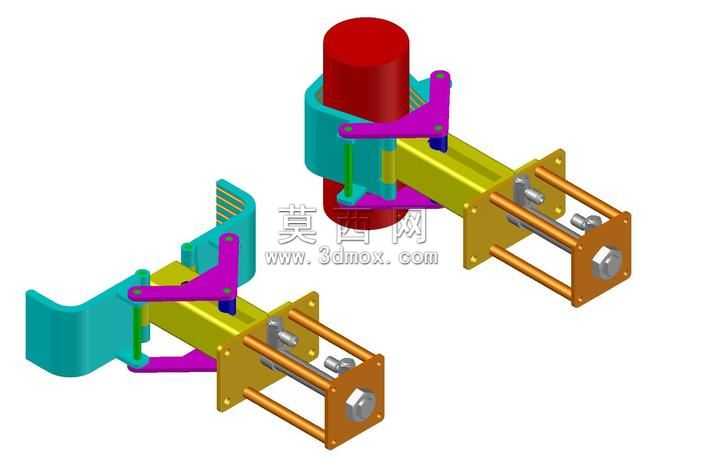

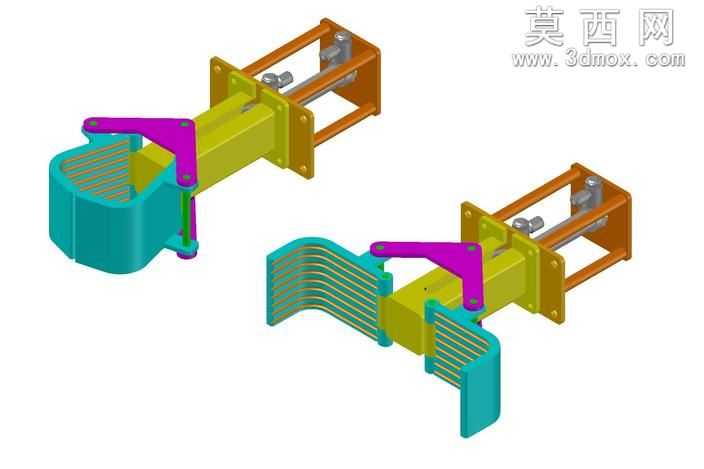

本作品为单气缸驱动的双工位联动气动夹持机构，采用三维参数化建模方式完成整体结构搭建，建模过程中对各运动部件进行了精准的装配约束定义，确保夹爪开合动作的运动仿真符合实际机械运动逻辑。模型整体采用分层式结构设计，底部为标准直线气缸安装位，搭配橙色导向立柱为气缸推杆提供稳定的垂直运动导向，避免推杆受侧向力出现卡滞问题。中部为紫色Y型联动传动臂，通过铰接销轴与黄色主体支架、上部青色夹爪形成多连杆传动结构，当气缸推杆向上伸出时，会推动Y型传动臂绕中部铰接点转动，同步带动两侧夹爪向内收拢完成夹持动作，当气缸推杆回缩时，传动臂反向转动带动夹爪向外张开释放工件，仅依靠单个气缸即可实现两个夹爪的同步开合，大幅简化了气动回路的设计复杂度，降低了元件成本与控制难度。上部夹爪采用弧形内凹轮廓设计，可适配圆形轴类、盘类工件的外圆夹持需求，夹爪与传动臂的铰接位置经过反复参数调试，确保夹持行程范围内拥有足够的夹紧力，同时避免机构运动过程中出现死点问题。建模过程中对所有铰接孔、销轴、安装面都做了公差配合的预留设计，各零件的材质区分清晰，金属结构件采用哑光金属材质渲染，气缸缸筒采用亮面金属材质，密封件采用橡胶材质，整体渲染效果直观展现了机构的装配关系与运动逻辑。该机构设计思路紧凑精巧，将气动驱动与连杆传动结构充分结合，在有限的安装空间内实现了双点位同步夹持功能，可直接应用于小型自动化生产线的工件上下料、物料转运工位，也可作为教学案例展示连杆机构与气动驱动的结合应用，模型结构完整无缺失零件，各运动部件无干涉问题，可直接用于运动仿真演示与结构参考。
