螺旋垂直输送联动生产线动画结构

　　该套结构围绕厂房内部楼层间或高低工位之间的连续物料转运展开，主体采用螺旋盘绕通道配合两端水平输送段，使箱装件、袋装件、托板小件或规则包装产品能够在不占用大面积直线落差空间的情况下完成高度变化。设备常见于包装车间、仓储分拣区、食品日化生产线、电商物流线以及装配车间末端，在需要把成品从高层整理区送至低层包装、码垛或入库区域时，螺旋通道可替代多段爬坡皮带和折返平台，减少中间转接点，也降低工件在多次换向过程中卡滞、偏摆和跌落的概率。

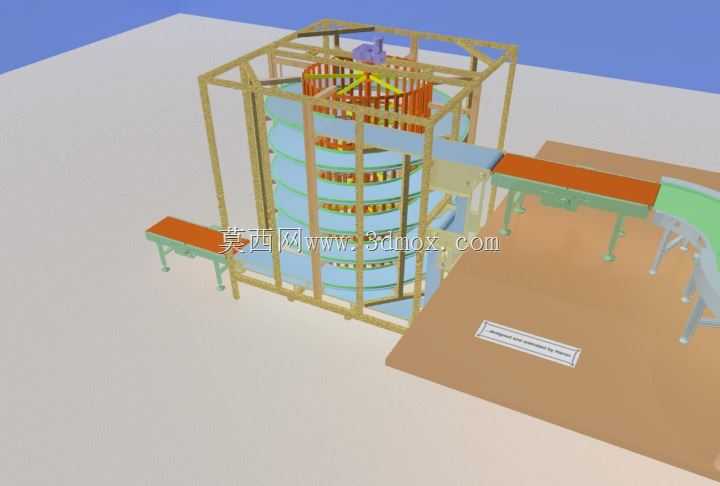

　　从布置上看，中心螺旋塔由多层弧形输送面连续盘旋形成，外圈设置防护框架，框架立柱沿塔体周向分布，并通过横向杆件形成稳定边界。螺旋通道的宽度、盘旋半径和层间高度需要根据被输送物的外形尺寸确定：工件底面应完全落在有效承载面上，转弯时外缘不得与护架干涉；对于长宽比较大的箱体，还要校核进入弯道时对角尺寸与护栏间距，避免前端已转向而后端仍保持直线姿态造成挤边。模型中两端水平输送机与螺旋塔入口、出口呈切线方向衔接，这种处理能让工件以较平稳的速度并入螺旋路径，减少入口处冲击。对接位置的承载面高度应保持一致，过渡段间隙控制在小件不会掉落、大件不会磕碰的范围内；若现场输送软包装或底部不平整产品，还可在交接处增加导向板或密集滚轮支撑。

　　驱动与支撑设计上，螺旋输送段可根据载荷选择链板、模块网带或摩擦带形式。链板式结构适合较重箱体和长期连续运行，侧板与牵引链同步运动，承载刚度较好；模块网带便于维护和更换，表面可增加防滑挡边；摩擦带方案则更适合轻载、规则底面产品。螺旋塔内部需布置回转支承、张紧装置和分段导向轨，牵引构件沿固定螺旋轨迹运行，驱动端通常布置在便于检修的位置，并设置过载保护。外围框架不仅承担安全防护作用，也可作为导轨、传感器、电控线缆和照明元件的安装基体。护栏高度应依据工件重心和输送速度确定，高速或轻薄工件应增加内侧导向面，防止离心趋势导致贴边、翻转。

　　动画结构的价值在于能够直观呈现物料从水平来料、进入螺旋塔、沿盘道连续下降、再由出口水平送出的完整节拍。设计时需要把输送速度、螺旋圈数、层高和单位时间通过量联动校核：速度提高会缩短输送周期，但弯道处对工件姿态稳定性要求更高；圈数增加可降低单圈爬升或下降坡度，适合空间高度受限、工件不宜急转的场合；层间净空则必须高于最高工件，并保留抓取、检修和安全余量。入口段可布置光电检测或到位开关，用于判断工件间距、堵料和空载状态；出口段可与分拣、称重、封箱、码垛或缓存平台联动，实现前后设备节拍匹配。

　　安装边界方面，螺旋塔属于高而集中的设备，现场需预留顶部吊装和维护空间，底部基础应满足框架立柱载荷及运行振动要求。设备周围要留出电控柜、驱动电机、张紧机构和链条润滑的检修面，不能因生产线排布过满而牺牲拆装通道。水平输送机与螺旋塔对接处应设置可调支脚或机架连接座，用于补偿地面不平和安装误差；外围护栏、检修门和急停装置应纳入整体布局，而不是在主体完成后临时附加。对于多楼层工况，还要明确楼板开孔尺寸、护栏固定方式以及工件坠落防护范围。

　　三维建模时，螺旋叶片式轨道、弧形护栏和中心支撑不能简单用直线输送段拼接，应按固定盘旋半径和节距生成连续路径，再依据输送面宽度、链条轨迹和机架截面进行扫掠或阵列。水平段机架、支腿、滚筒、侧板和导向件需保留实际装配关系，便于检查干涉、维护空间和工件通过性。动画制作中，物料运动路径应贴合输送面切线方向，入口速度与螺旋段速度保持一致，出口处再平顺过渡到下一段线体；这样既能展示设备运行逻辑，也能帮助结构人员在方案评审阶段发现弯道卡料、转接错位、护栏过近和检修空间不足等工程问题。
