NEMA17步进电机带同步轮结构设计

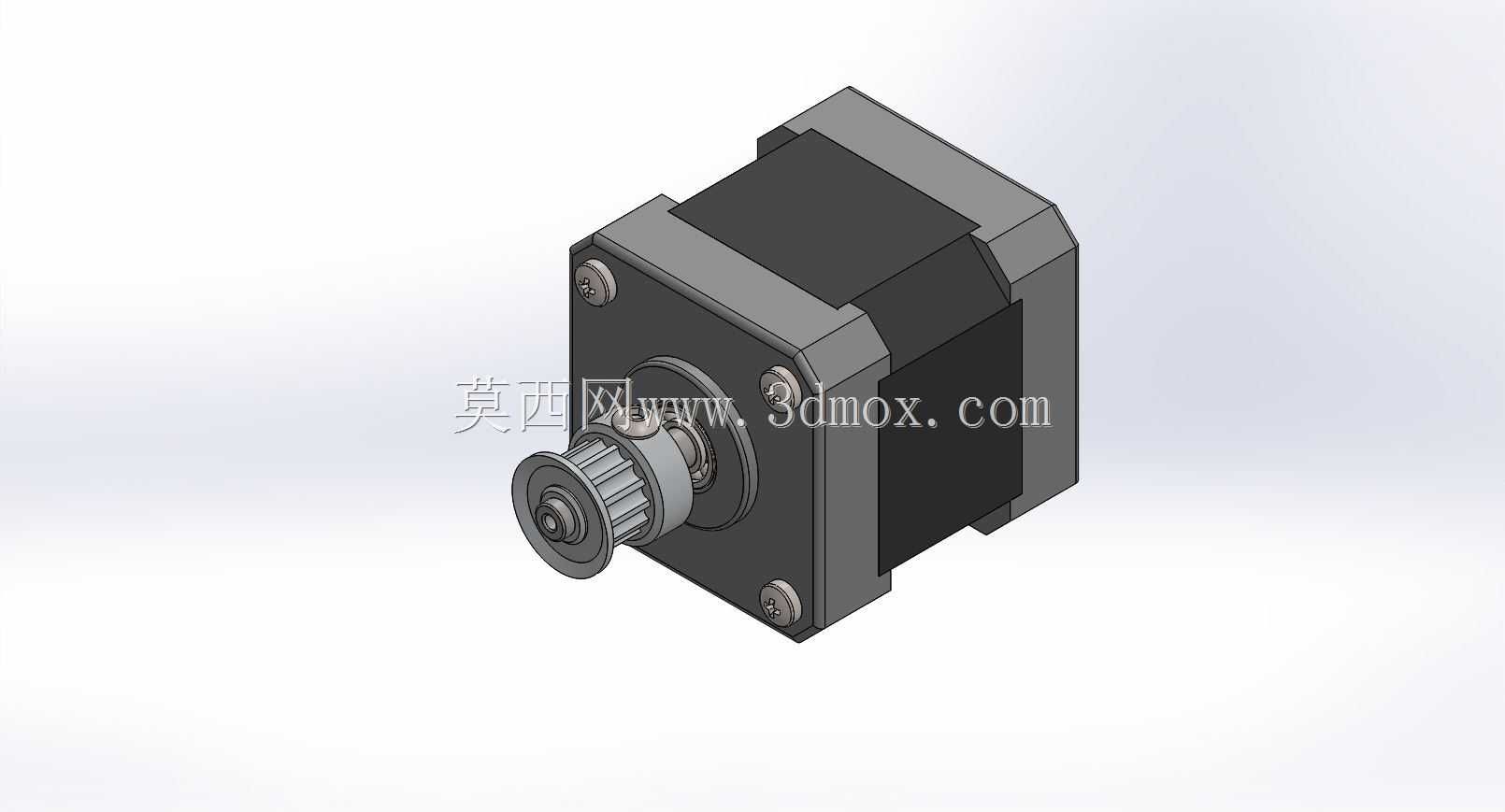

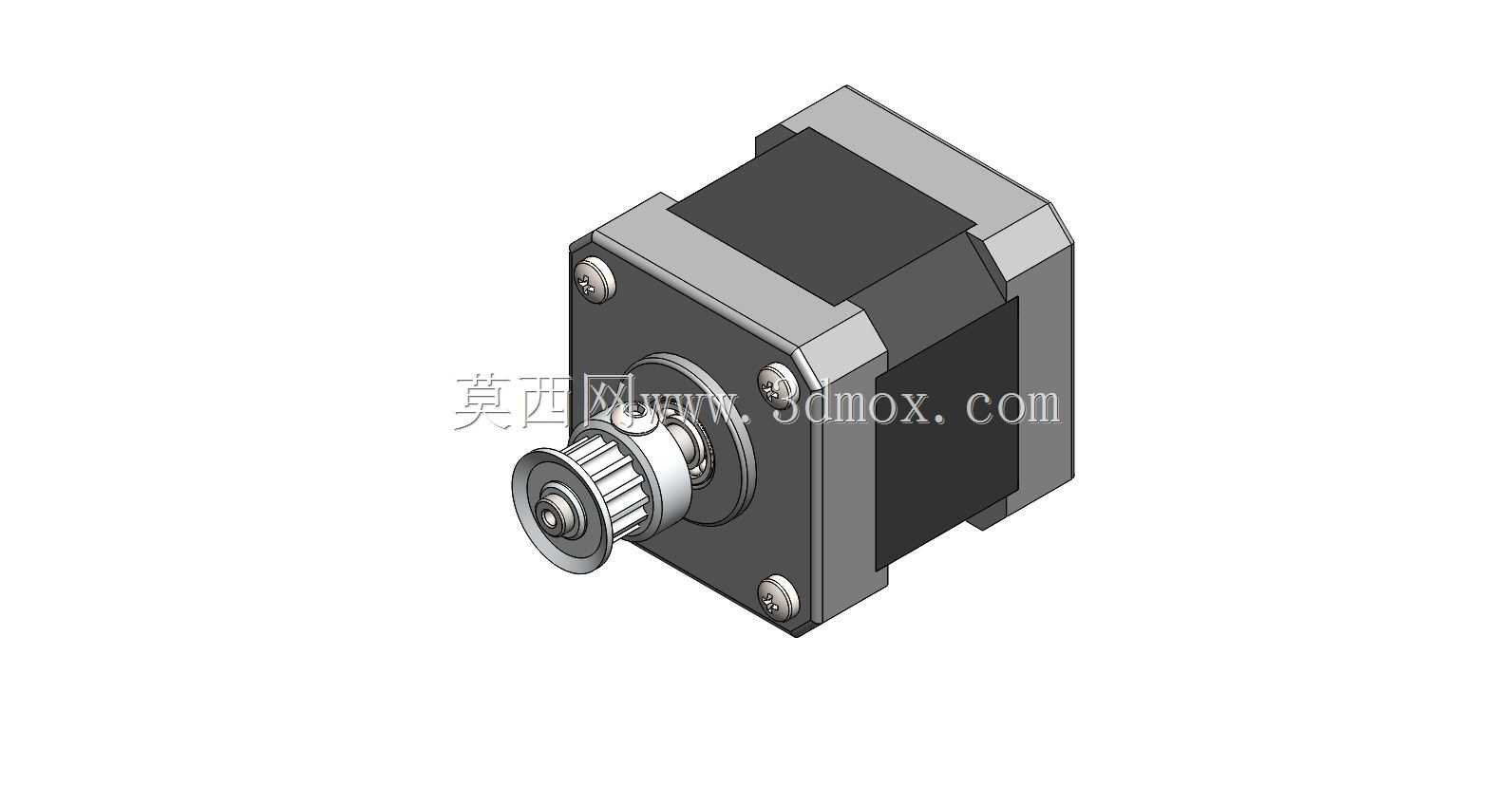

　　在桌面级自动化设备、小型数控运动平台、3D打印传动模组、实验室小型位移台这类对安装空间有严格限制的场景里，NEMA17规格的步进电机一直是选型清单里的高频选项。这次呈现的结构方案，是在标准NEMA17步进电机本体基础上，集成了GT2同步带轮的输出端设计，省去了用户自行选配带轮、校核轴孔配合、做轴向定位的重复工作，能直接对接常用的2GT同步传动链路，适配绝大多数小型设备的动力输出需求。

　　从实际使用场景来看，这类带预装同步轮的步进电机，最常出现在需要精准开环位置控制的小型传动结构里：比如桌面点胶机的X/Y轴驱动、小型雕刻机的进给轴传动、自动化分拣线的小型拨料机构、智能仓储的小型推料模组，甚至是部分DIY级数控设备的运动轴动力源。它的核心优势在于安装面板尺寸统一为1.7英寸见方，也就是行业通用的42mm安装法兰规格，不管是铝型材搭建的框架结构，还是钣金折弯的设备安装座，只要预留了标准NEMA17的安装孔位，就能直接完成固定，不需要额外做转接板设计，能大幅缩短结构设计阶段的选型适配周期。

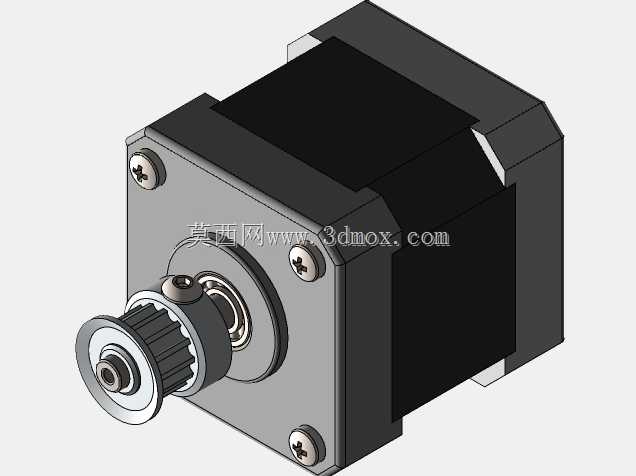

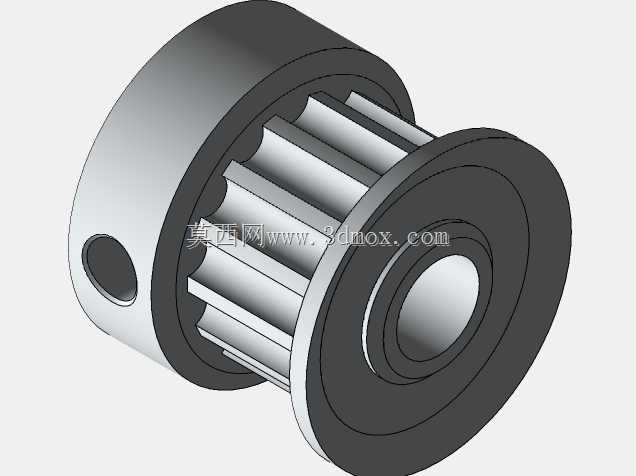

　　从功能特性上看，这款步进电机保持了标准NEMA17的1.8度固有步距角，也就是整步状态下200步完成一周旋转，配合常用的16细分驱动器，可以实现0.1125度的单步分辨率，足够应对绝大多数小型设备的定位精度要求。输出端预装的同步轮做了轴向顶丝固定设计，顶丝位置对准电机输出轴的铣扁位，能有效避免传动过程中带轮和轴之间出现打滑空转的问题，同步轮的齿形匹配常规的2GT同步带，带宽适配6mm规格，是小型传动场景里最通用的带型规格，用户不需要额外定制传动件，直接采购标准件就能完成传动链路搭建。驱动适配层面，它匹配行业通用的12-24V直流驱动电压，常规运行转速下能输出足够的扭矩带动450g以内的负载完成往复或旋转运动，额定运行转速设定在600转每分，这个转速区间刚好避开了步进电机低速振动区和高速扭矩陡降区间，能在保证输出扭矩的同时，兼顾运行平稳性，适合小型设备中低速、高精度定位的传动需求。

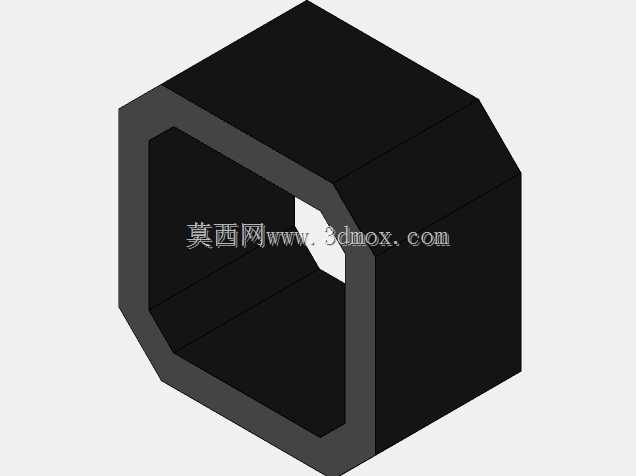

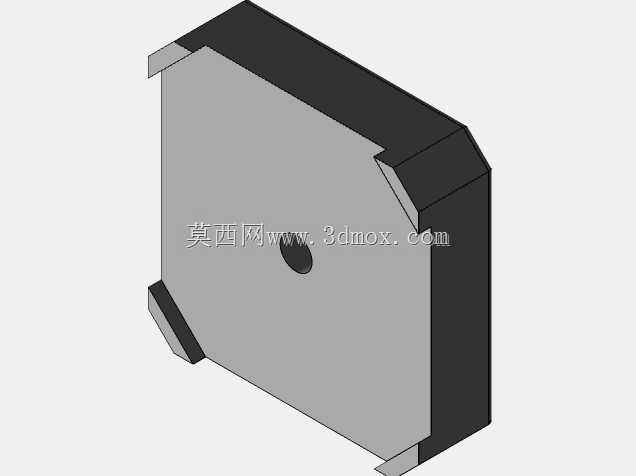

　　设计思路上，整个结构完全遵循NEMA标准的安装尺寸规范，电机本体的方形外壳采用端盖拉通定位的结构，四个安装孔分布在法兰四个角，孔位间距31mm，安装孔采用M3螺纹规格，有效拧入深度不低于4mm，能保证电机固定后的连接强度，不会因为设备运行的振动出现连接松动。输出轴的伸出长度做了适配同步轮安装的优化，轴径为标准5mm，铣扁位宽度4mm，刚好匹配同步轮的顶丝锁紧位置，带轮安装后端面和电机前端盖之间预留了0.5mm的间隙，避免运行过程中带轮和端盖发生摩擦损耗。电机尾部的出线位置做了居中设计，不会干扰四周的安装空间，不管是侧面走线还是尾部走线的设备结构，都能顺利完成布线。

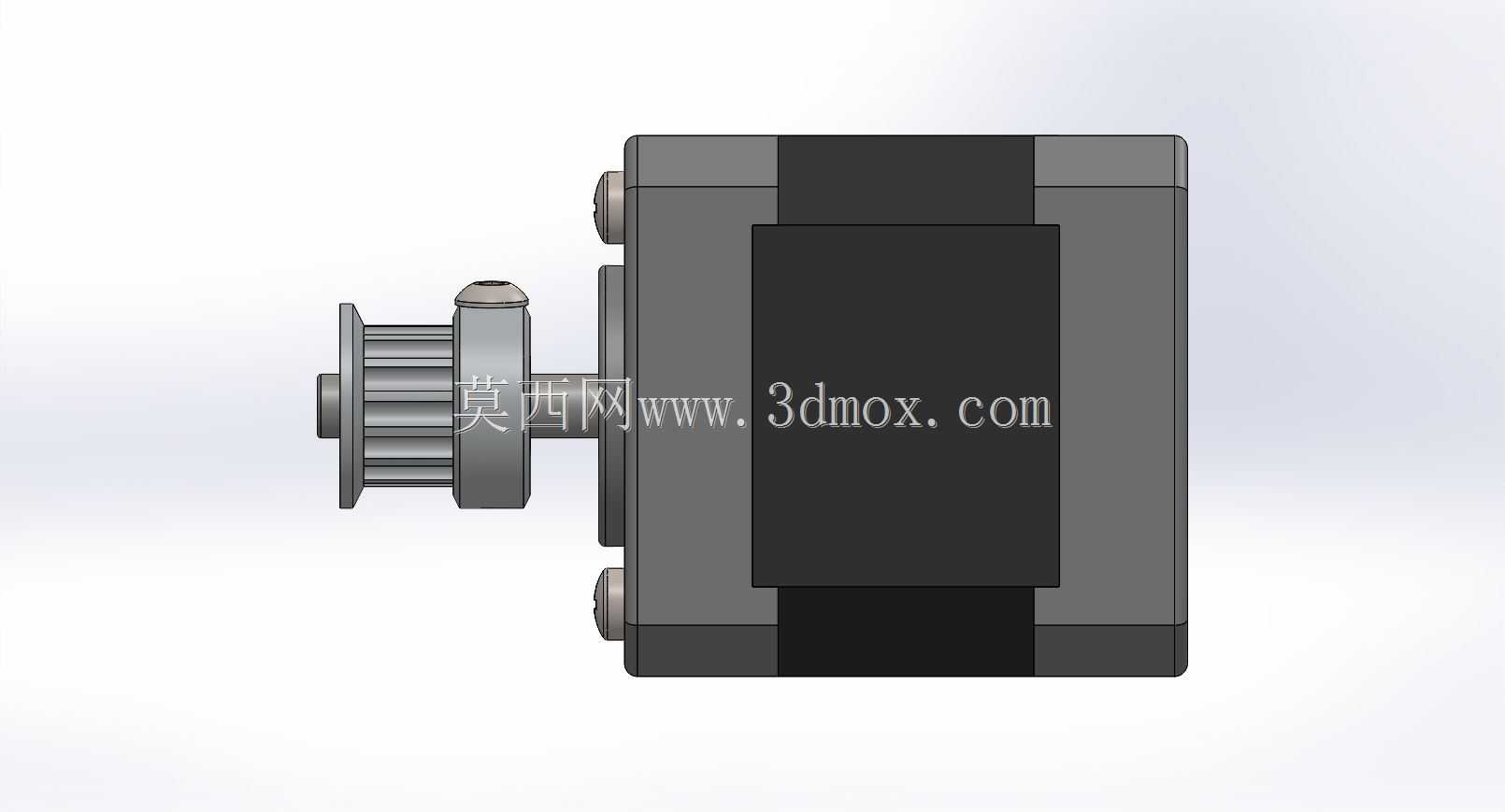

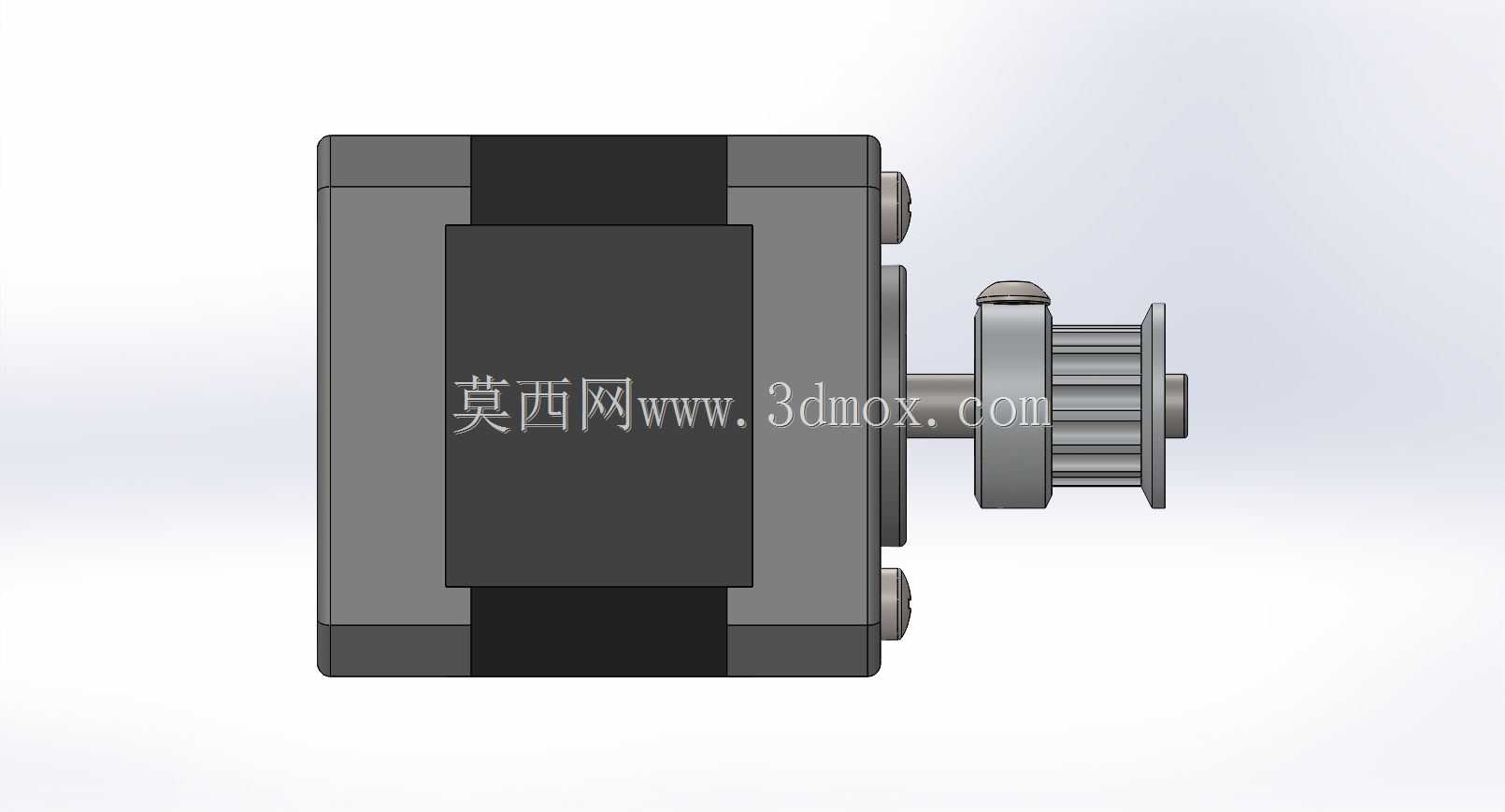

　　安装边界层面，这款电机的本体长度为标准40mm规格，加上前端同步轮的伸出长度，整体轴向安装尺寸控制在52mm以内，法兰外轮廓42mm见方，安装时只需要在安装板上预留直径22mm的中心过孔供输出轴穿过，四个角对应位置打直径3.4mm的通孔或者M3螺纹孔，就能完成固定。需要注意的是，安装时要保证电机安装面和传动面的平行度，避免同步带出现偏磨的问题，同步轮的端面跳动控制在0.1mm以内，能保证高速运行时同步带不会出现爬齿、掉带的问题。另外在结构设计时，电机本体四周建议预留至少5mm的散热空间，虽然步进电机在额定负载下发热量不大，但长时间连续运行时，预留散热空间能避免电机温度过高导致的扭矩衰减问题，提升设备长时间运行的稳定性。

　　对于结构设计从业者来说，这类标准化的集成传动件的动力元件，能省去很多重复的标准件选型、配合校核工作，只需要根据负载扭矩、安装空间确认参数匹配，就能直接导入装配体完成整体结构设计，不需要再单独绘制同步轮、校核轴孔配合公差，能有效提升建模和设计的效率。同时因为所有安装尺寸都遵循通用行业标准，后续如果需要替换同规格不同品牌的电机，也不需要修改安装结构的设计，能大幅降低后续的物料替换和维护成本。
