五百升立式锥顶PE储水罐体结构设计

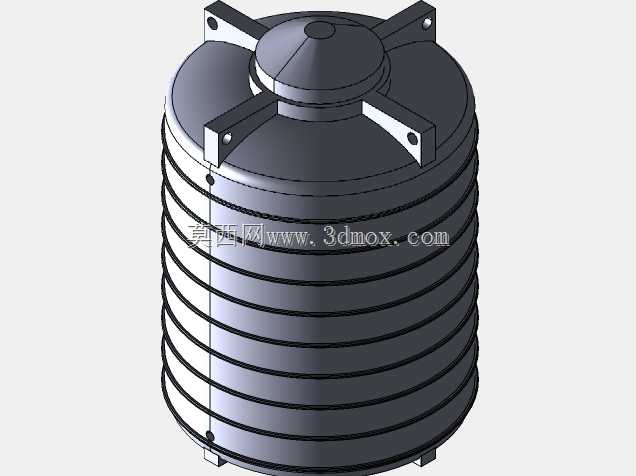

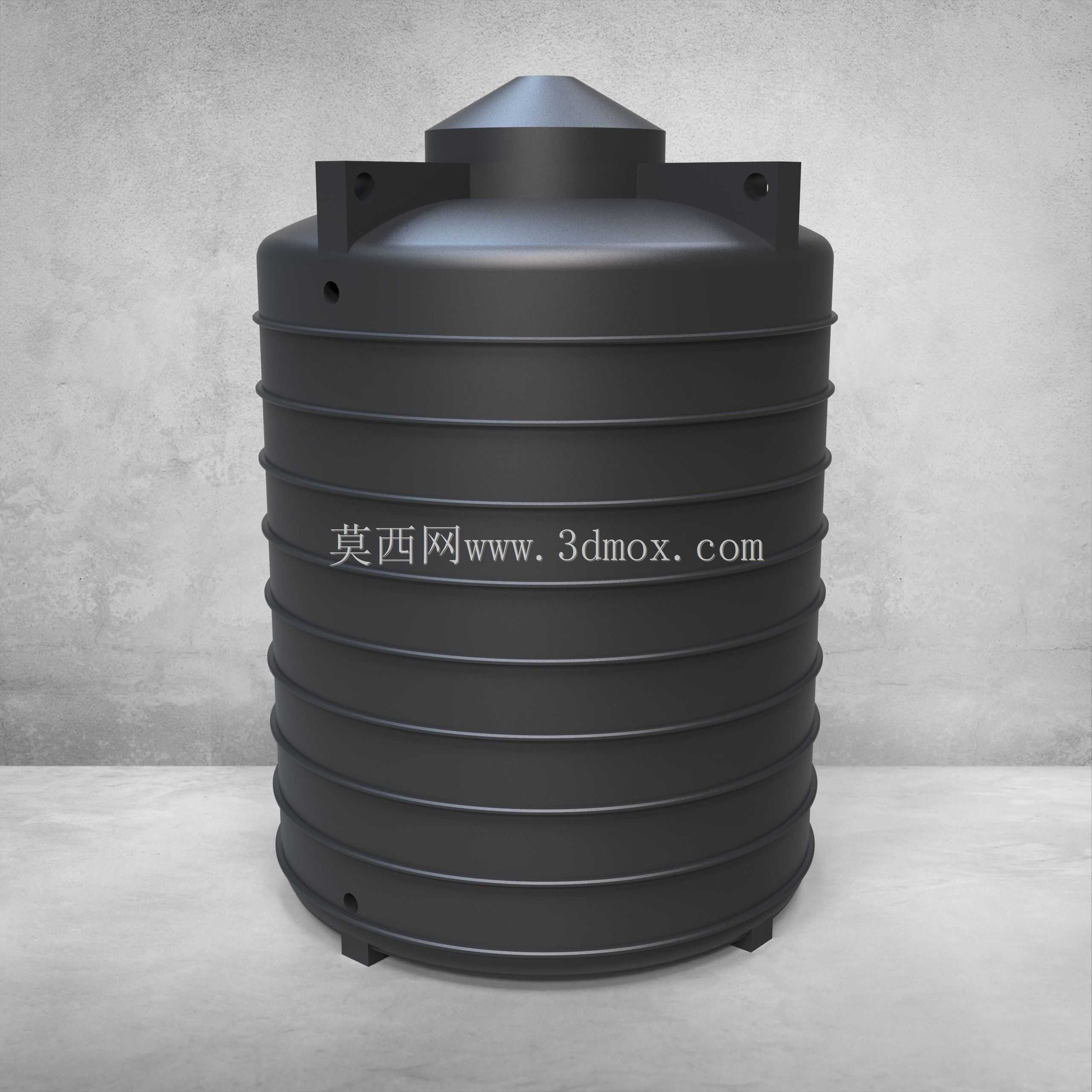

　　这款500L容量的立式储水罐体，在民用给排水、小型工业循环水系统、农田临时灌溉储水、厂区应急消防备水等场景都有广泛适配性，日常也可作为弱酸弱碱类非危化液态介质的常温存储容器使用，相比金属储罐自重更轻，耐日常水蚀与常规弱腐蚀介质的表现更稳定，无需额外做防腐涂装处理，后期维护成本极低。从结构设计逻辑来看，罐体整体采用回转体造型，主体为等直径圆柱段，顶部做锥顶收口设计，这种造型一方面是为了匹配滚塑成型的工艺特性，避免直角结构处出现料厚不均、应力集中的问题，另一方面锥顶结构可以让顶部落尘、积水自然沿锥面滑落，不会在罐顶长期积留造成污渍沉积或材质老化加速。罐顶预留的带安装孔凸耳结构，是为了配套罐盖的锁紧安装，同时也可作为吊装时的辅助受力点位，

　　吊装时绳索穿过凸耳孔位可避免罐体滑动，相比光面罐顶的吊装安全性提升明显，凸耳与罐体主体做一体化圆弧过渡，没有拼接焊缝，从根源上避免了拼接位置的渗漏风险。罐体侧壁设计有多道环形外凸加强筋，沿罐体高度方向等距排布，这一设计是针对塑料材质刚性不足的特性做的补强，当罐内满载液体时，侧壁会受到均匀的静液压力，环形加强筋可以大幅提升罐体的环向刚度，减少满水状态下的侧壁鼓胀变形量，避免长期满载后罐体出现不可逆的塑性形变，延长罐体的实际使用寿命。罐体底部设置有三个均匀分布的支脚，将罐体主体抬离安装地面，一方面可以避免罐底长期与地面接触造成的磨损、积水浸泡，另一方面也给罐底的排污口预留了操作空间，罐底靠近支脚位置预留的排污接口，可在罐体清洗、

　　排空时对接管路，将罐底沉积的杂质完全排出，不会在罐底形成积液死角。安装边界方面，该罐体为直立落地式安装，不需要额外搭建支撑架，只要安装地面做硬化找平处理，保证三个支脚同时均匀受力即可，安装时需要在罐体周边预留至少300mm的操作空间，方便管路对接、日常巡检与清洗作业；罐体侧壁上部预留的溢流口与进水口、下部预留的出水口，均采用标准外螺纹接口，可直接对接常规PVC给排水管路，不需要额外做转接接头，现场安装效率较高。设计过程中针对罐体的壁厚做了梯度优化，罐底位置因为要承受整罐液体的重量，同时接触安装面，壁厚做了加厚处理，圆柱段主体壁厚保持均匀，锥顶位置因为不受液柱压力，壁厚适当减薄以控制整体自重，在保证结构强度满足满载使用要求的前提下，

　　尽可能降低材料消耗，控制制造成本。另外罐体顶部的锥顶角度经过反复校核，既保证了落物自然滑落的效果，也不会因为锥顶过高造成整体安装高度的不必要增加，适配多数室内外安装场景的高度限制要求，比如普通民用建筑的地下室、户外露台、厂区边角空地等位置都可以顺利放置，不会出现高度超限无法进场的问题。日常使用过程中，该罐体适配常温液态介质存储，不适用于高温高压、强氧化性介质的存储，安装时要注意避免尖锐物体撞击罐体表面，虽然塑料材质有一定的抗冲击性能，但尖锐物撞击可能造成局部凹陷甚至破损，影响密封性能。
