参数化可配置2x2凸点拼接积木块

　　这类带凸点的方形拼接块，核心应用场景覆盖儿童益智玩具拼装、创客教育机械结构搭建、工业设计快速原型验证、桌面级模块化治具快速组合多个领域，日常接触最多的场景是拼插类玩具体系，作为最基础的标准单元块，可通过不同数量组合搭建出从简单几何体到复杂机械结构的各类造型，在创客教育场景中，这类标准块常被用来快速搭建机械臂支架、传感器安装基座、小型传送带框架，无需额外加工即可快速完成结构验证，缩短原型迭代周期。

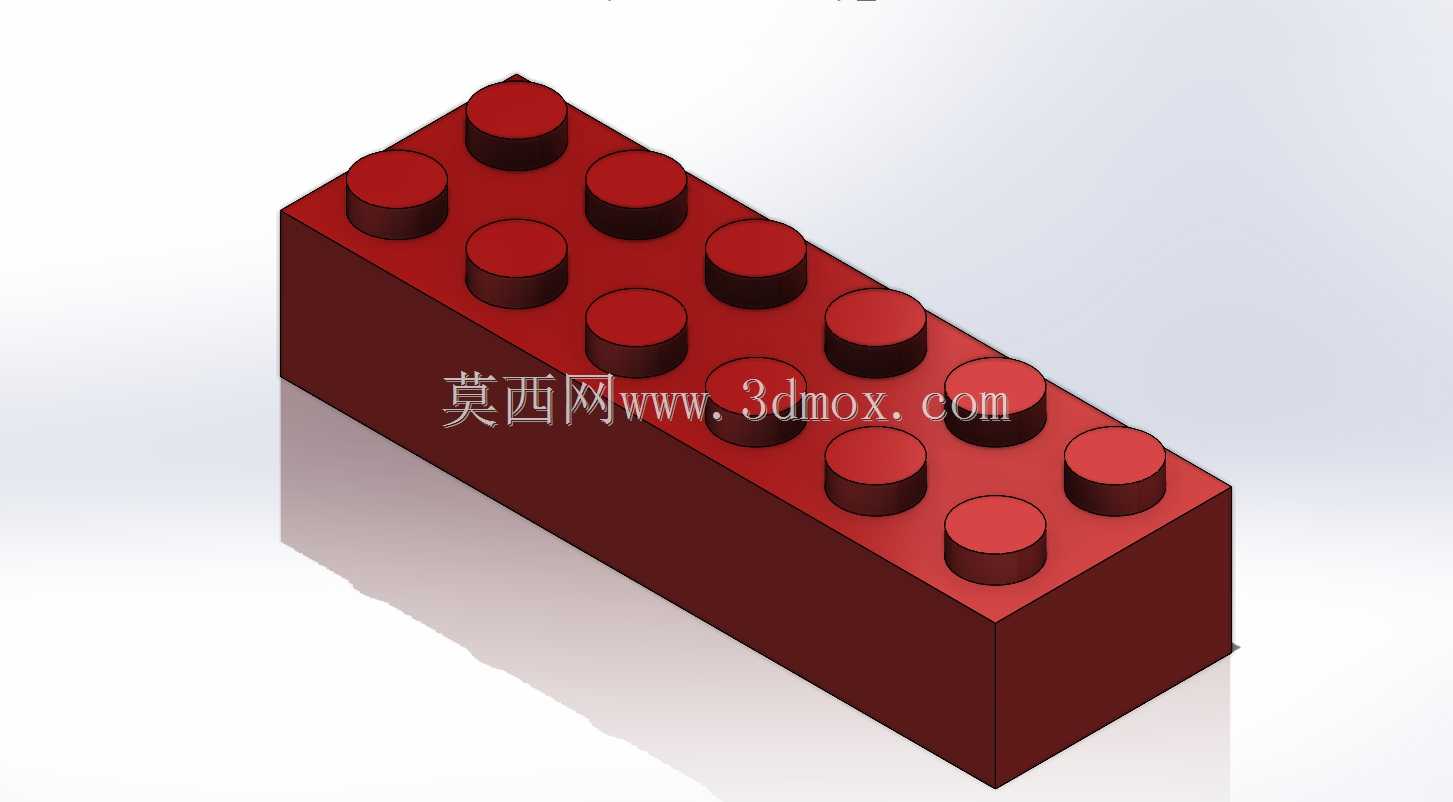

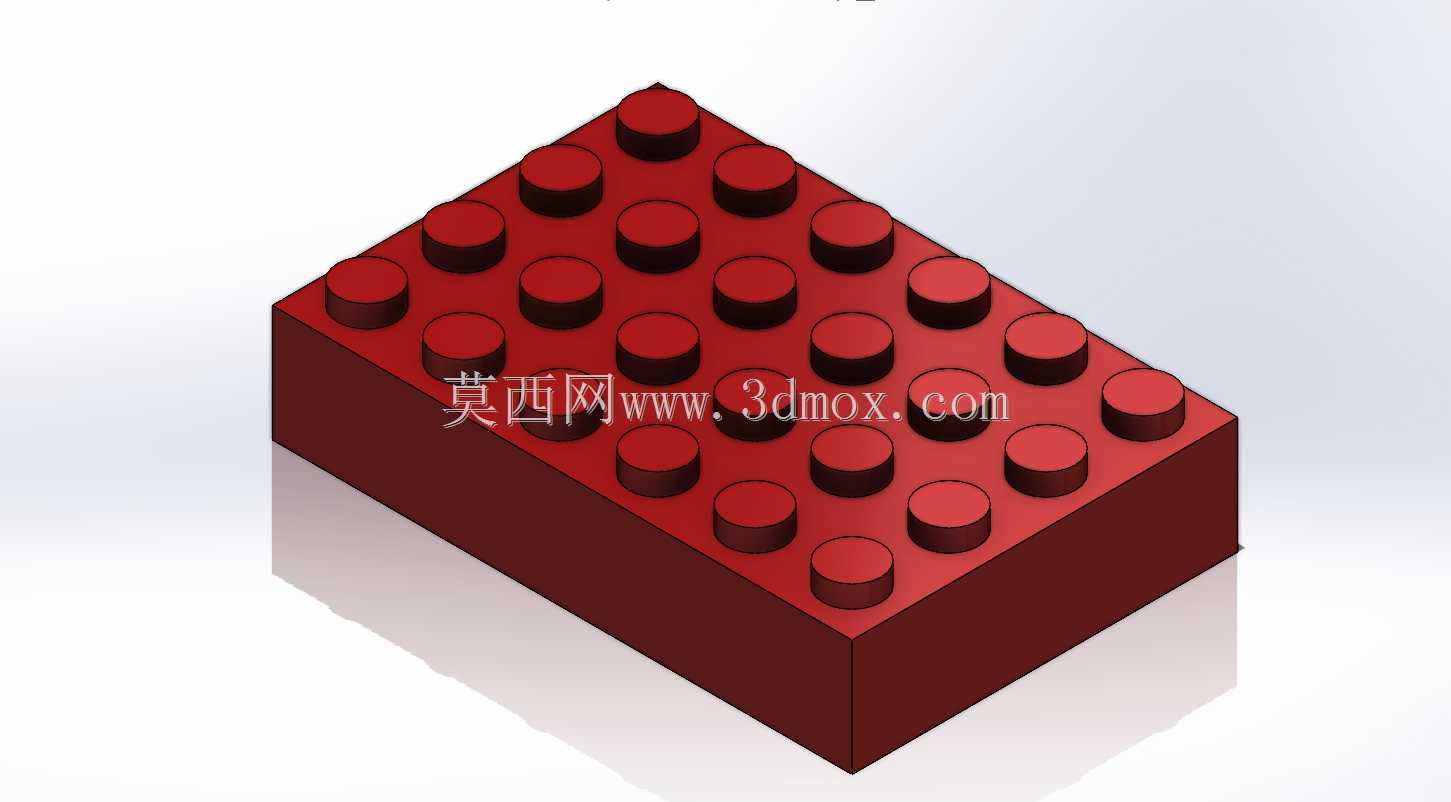

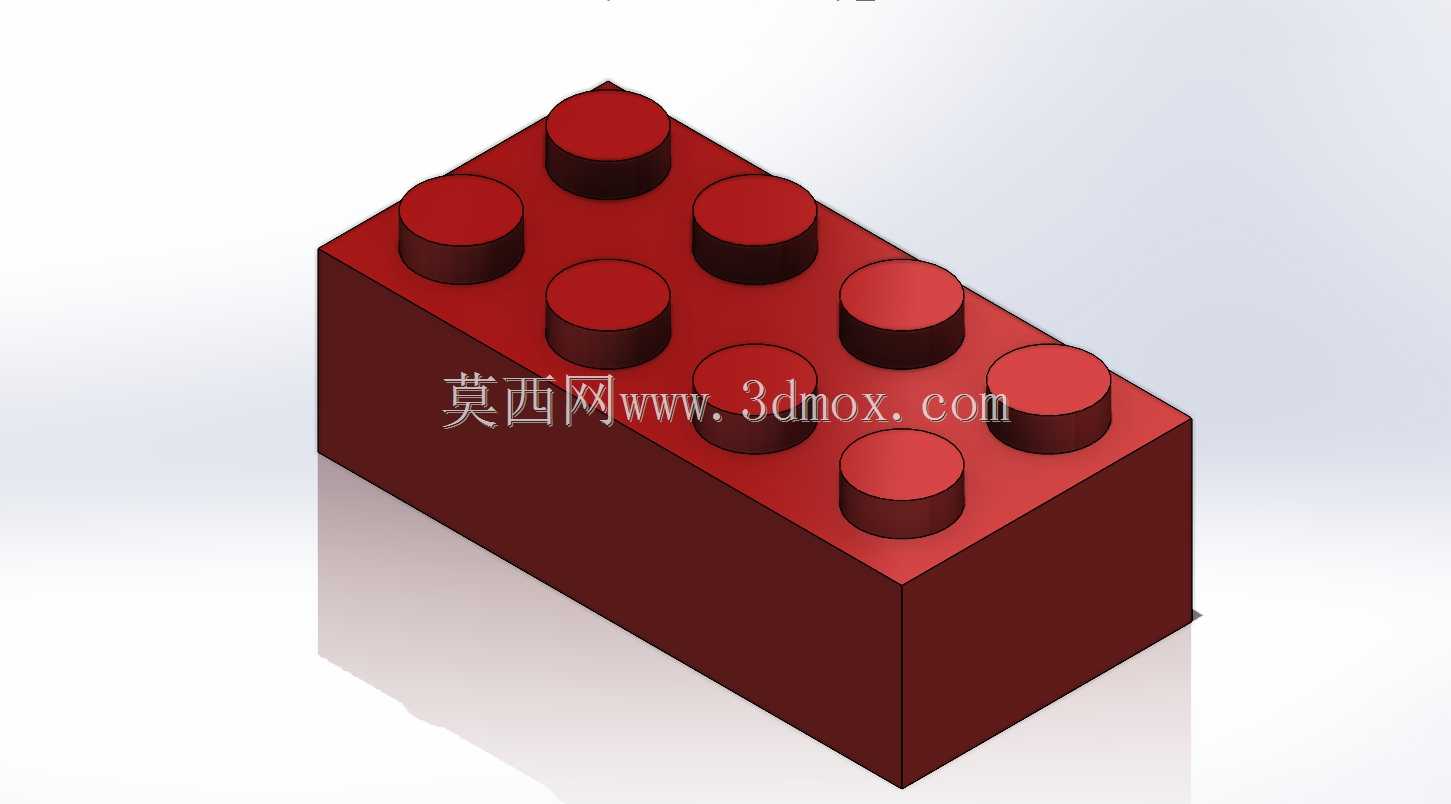

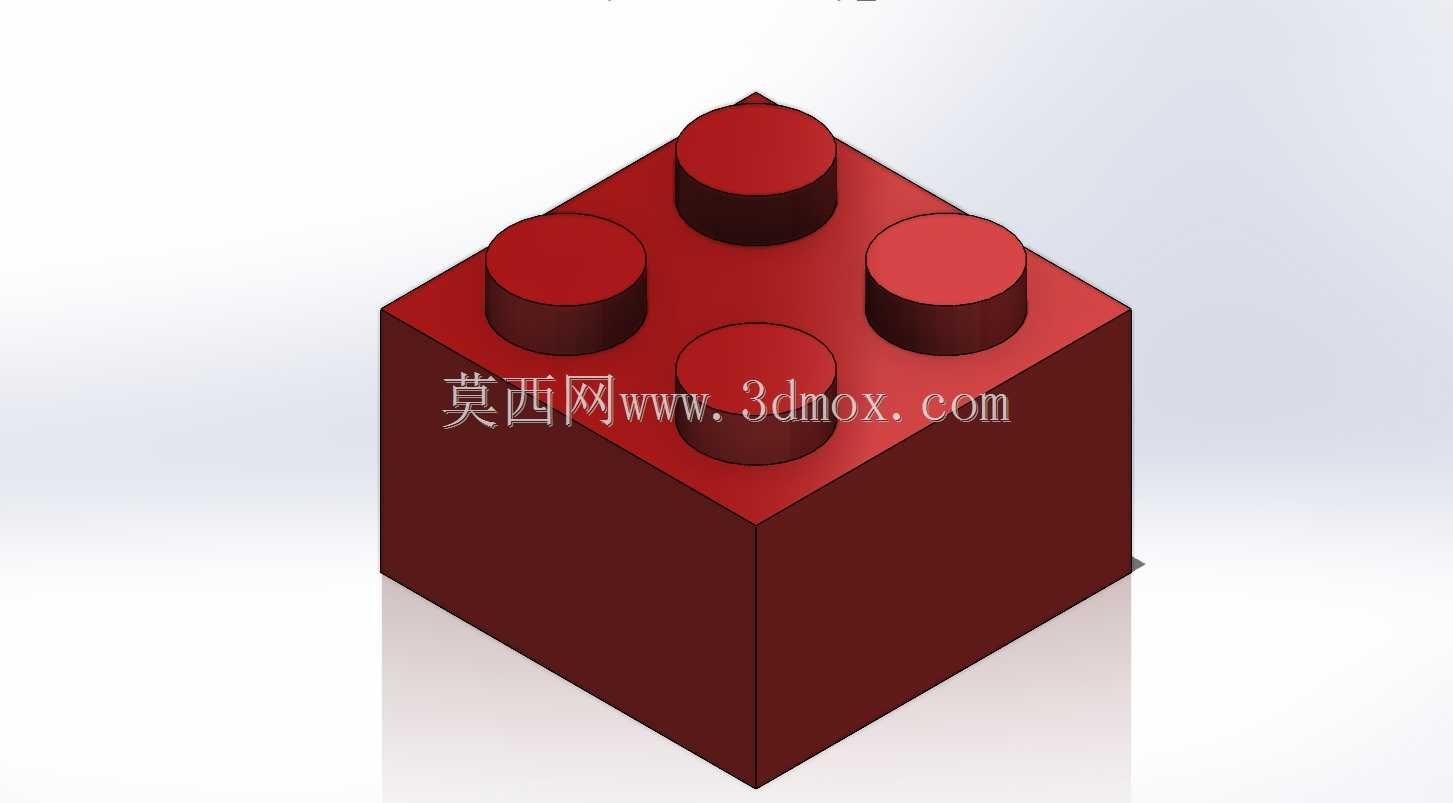

　　设计这类拼接块时，首先要明确核心功能是实现块与块之间的可靠互锁，同时保证多次拆装后仍能保持足够的拼接紧密度，不会出现松脱掉落的情况。本次设计的单元块为2行2列凸点布局，属于最基础的标准方形单元，建模过程中采用参数化配置思路，将跨长度方向的凸点数量、跨宽度方向的凸点数量设置为可驱动的方程变量，仅需修改两个参数即可快速生成1x1、1x2、2x3、3x3等不同规格的同系列拼接块，无需重复绘制草图与特征，大幅提升同系列零件的建模效率。

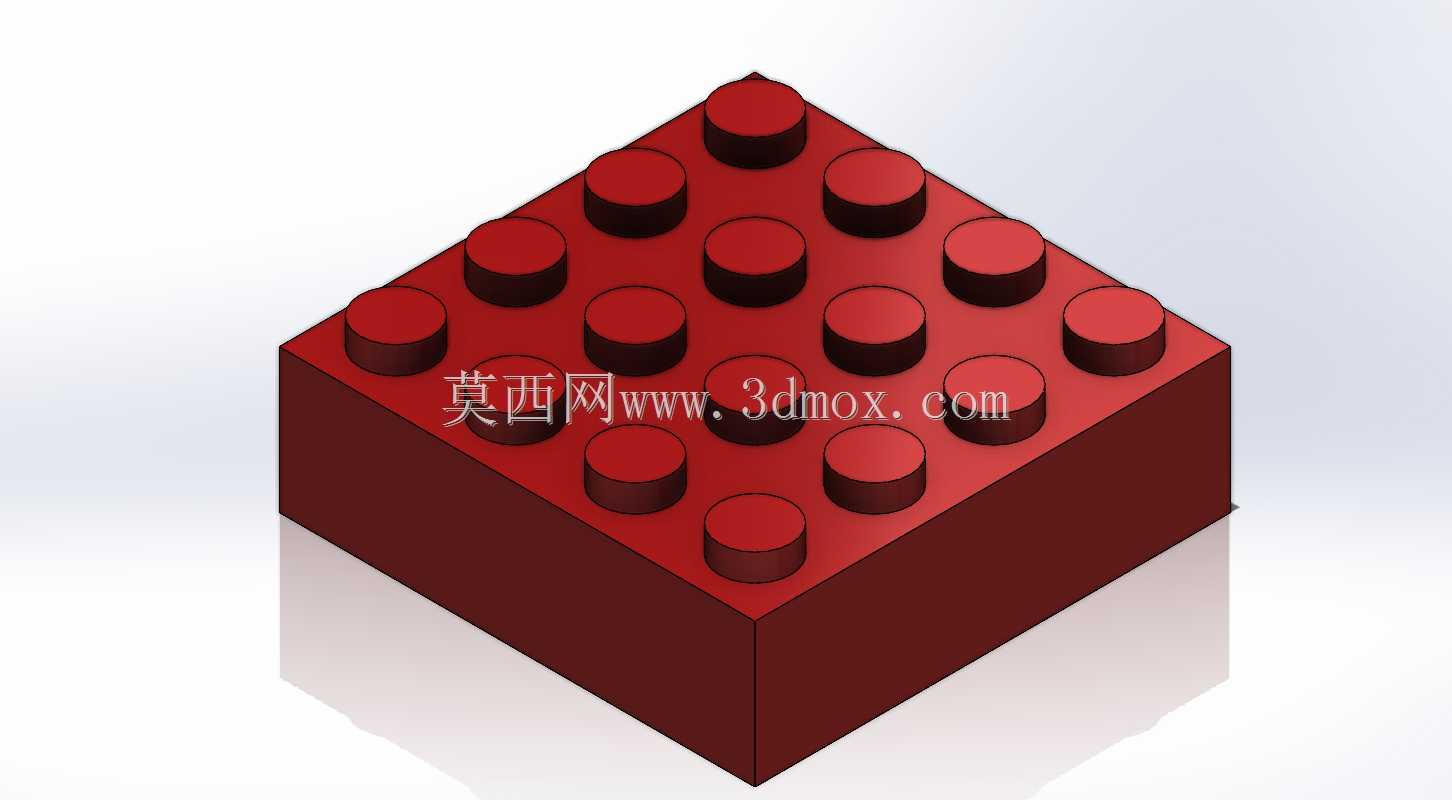

　　从结构细节来看，块体主体为正立方基体，顶部的圆柱形凸点是实现互锁的核心结构，凸点的外径、高度、凸点之间的中心距都需要严格匹配通用拼接标准，凸点外径略小于块体底部凹槽的内径，通过微小的过盈量实现拼接时的摩擦力固定，同时保证拆装时不需要过大的力度，适配不同年龄段的使用需求。凸点与基体的连接处做了微小的圆角过渡，避免应力集中导致凸点在频繁拆装过程中发生断裂，提升零件的使用寿命。基体的侧壁保持垂直平整，保证多块并排拼接时不会出现缝隙，侧面的平面度公差控制在合理范围内，避免拼接后出现整体翘曲的情况。

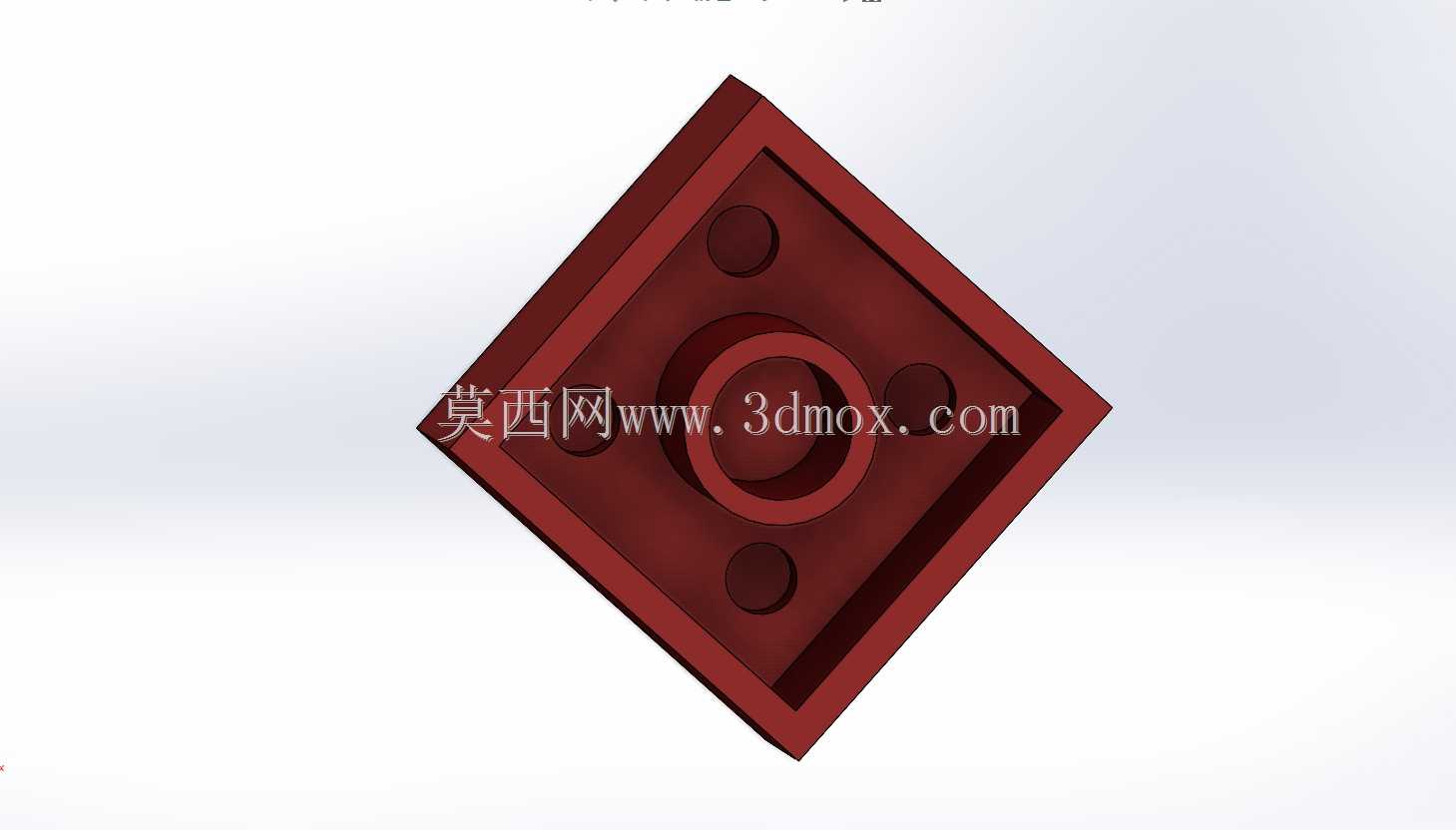

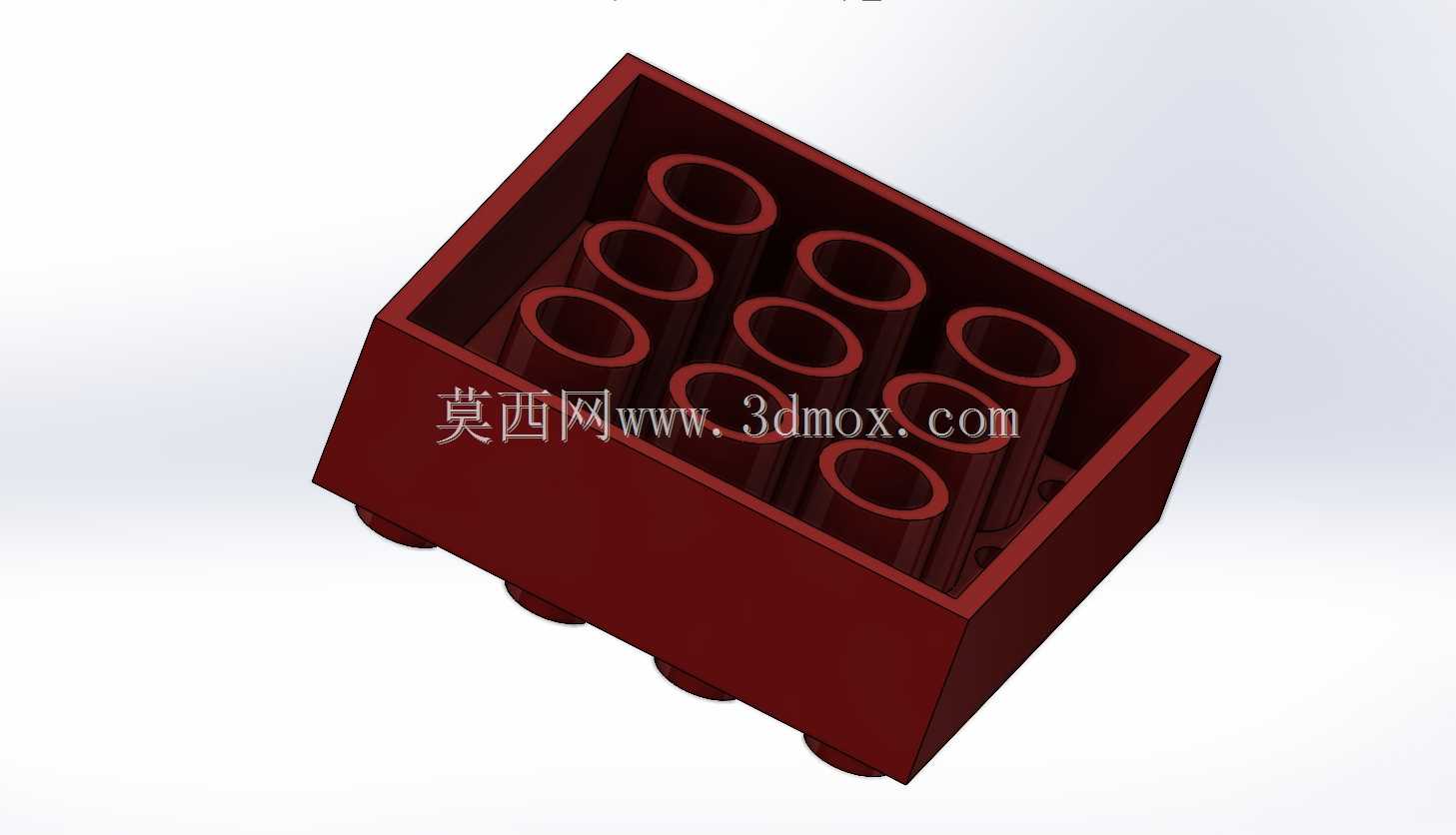

　　安装边界方面，单个2x2规格的块体，长宽尺寸遵循通用拼插积木的标准模数，凸点中心距为固定标准值，块体总高度包含凸点部分符合标准单元的高度规范，底部的凹槽深度与凸点高度匹配，保证上下层拼接时块体之间可以完全贴合，不会出现上下晃动的间隙。在实际搭建使用中，这类基础块可以和同模数的各类异形块、轴类零件、齿轮零件配合使用，比如在搭建小型传动结构时，可以在凸点上安装带孔的连杆，通过销钉连接实现转动副，也可以多块组合作为电机、电池盒的安装基座，依靠凸点的互锁力固定电子元件，不需要额外的螺丝紧固。

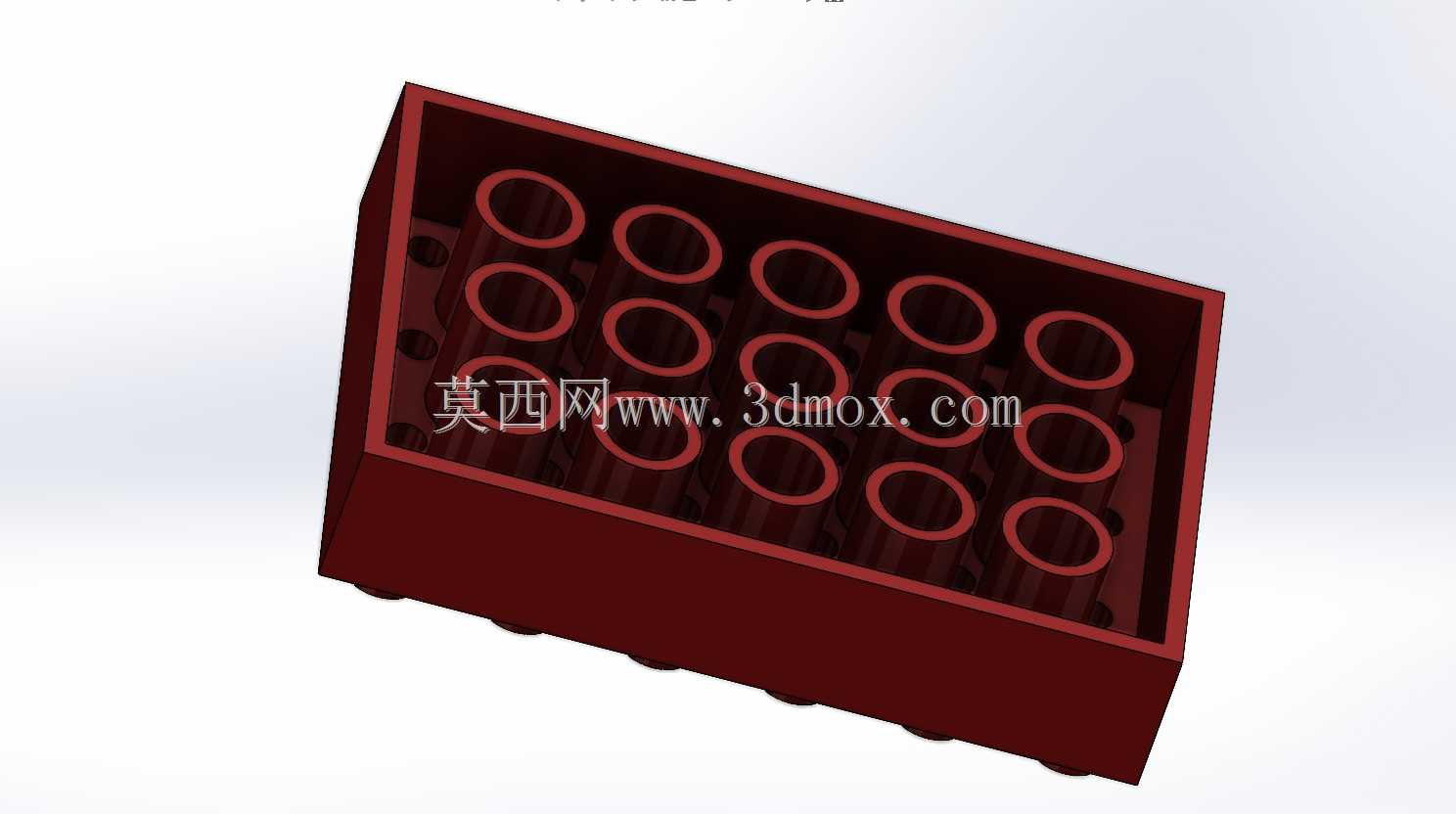

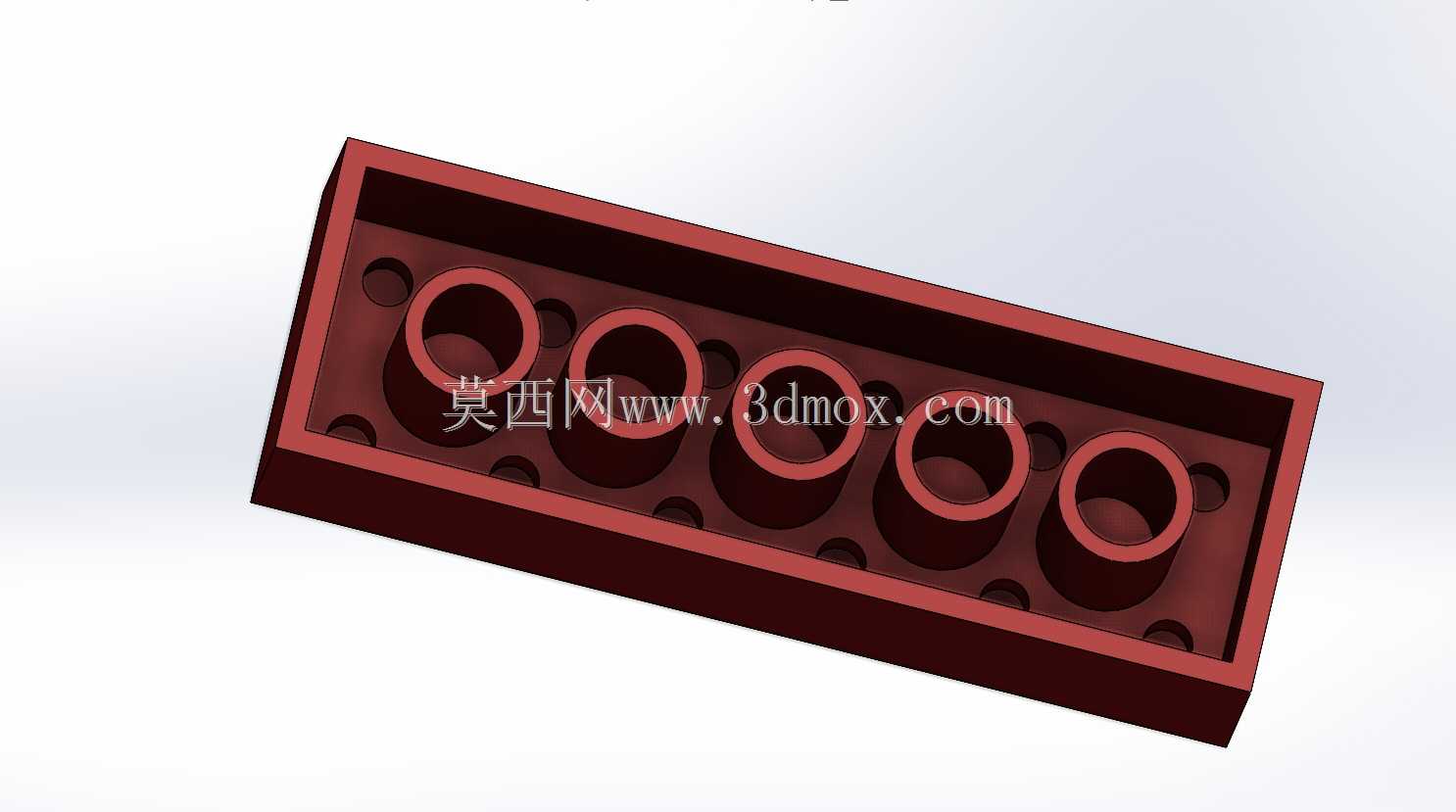

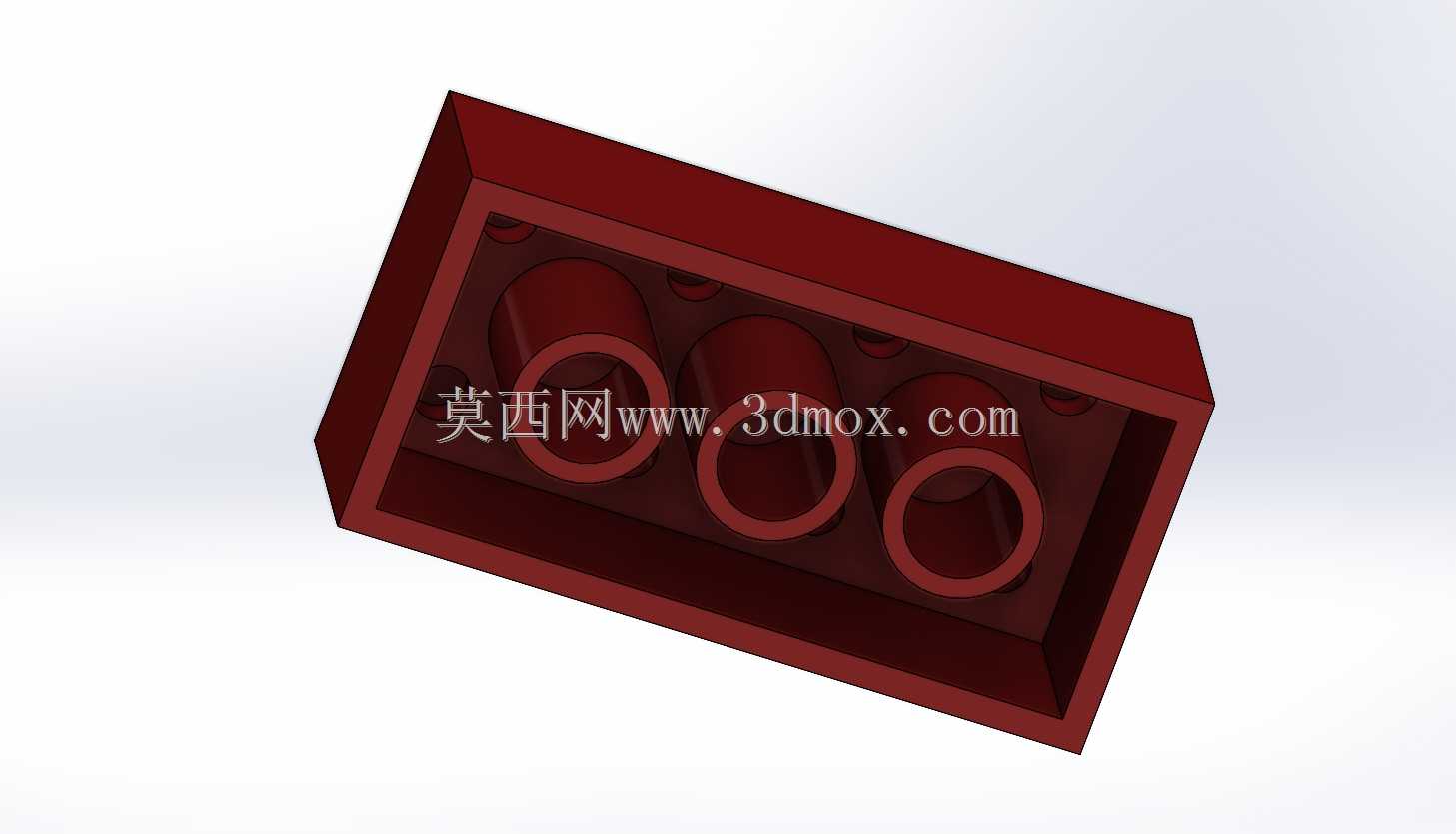

　　从建模逻辑来看，绘制时首先绘制基体的方形草图，拉伸生成主体块，之后绘制单个凸点的圆形草图，拉伸至标准高度，通过线性阵列生成其余三个凸点，之后在基体底部切除出对应尺寸的凹槽，最后添加所有过渡圆角完成基础模型。参数化配置的核心是将凸点的阵列数量、凸点直径、中心距、块体高度这些关键尺寸都关联到全局变量，修改全局变量数值时，所有特征会自动更新，比如将长度方向凸点数量改为3，宽度方向改为2，模型会自动调整基体长度，重新阵列凸点、更新底部凹槽尺寸，直接生成2x3规格的块体，不需要逐个修改特征参数，这种设计思路非常适合系列化标准零件的建模，能有效减少重复劳动，也能保证同系列零件的尺寸一致性，避免手动修改尺寸时出现的公差不匹配问题。

　　在实际生产场景中，这类零件一般采用ABS塑料注塑成型，建模时还需要考虑拔模角度，凸点的侧壁、基体的内外侧壁都需要添加符合注塑工艺要求的拔模斜度，保证注塑完成后零件可以顺利从模具中脱出，不会出现粘模、拉伤的问题。边角处的圆角除了提升结构强度，也能避免注塑时出现应力集中导致的填充不足、零件开裂问题，同时去除锐边，提升使用时的安全性，避免划伤使用者。
