适配3D打印的深沟滚珠轴承结构设计

　　在桌面级3D打印的机械原型制作、小型自动化教具开发、低负载传动机构搭建场景中，常规标准轴承往往存在采购周期长、小批量定制成本高、特殊安装尺寸难以匹配的问题，这款适配3D打印工艺的滚珠轴承结构，正是针对这类小载荷、定制化安装需求开发的旋转支撑部件。从实际使用场景来看，这类轴承可直接用于桌面级机械臂关节、小型传送带辊筒支撑、3D打印设备自身的辅助导轮、教学演示用减速器组件、创客开发的小型旋转工作台等场景，不需要额外采购标准件，通过FDM或光固化3D打印即可完成整套零件的制作，装配后可实现低阻力的连续旋转运动。

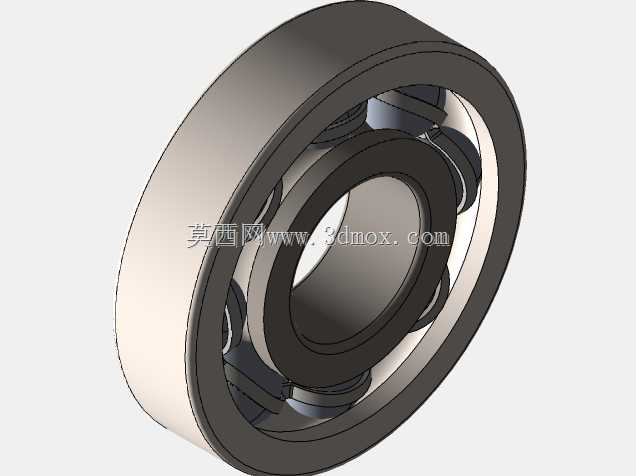

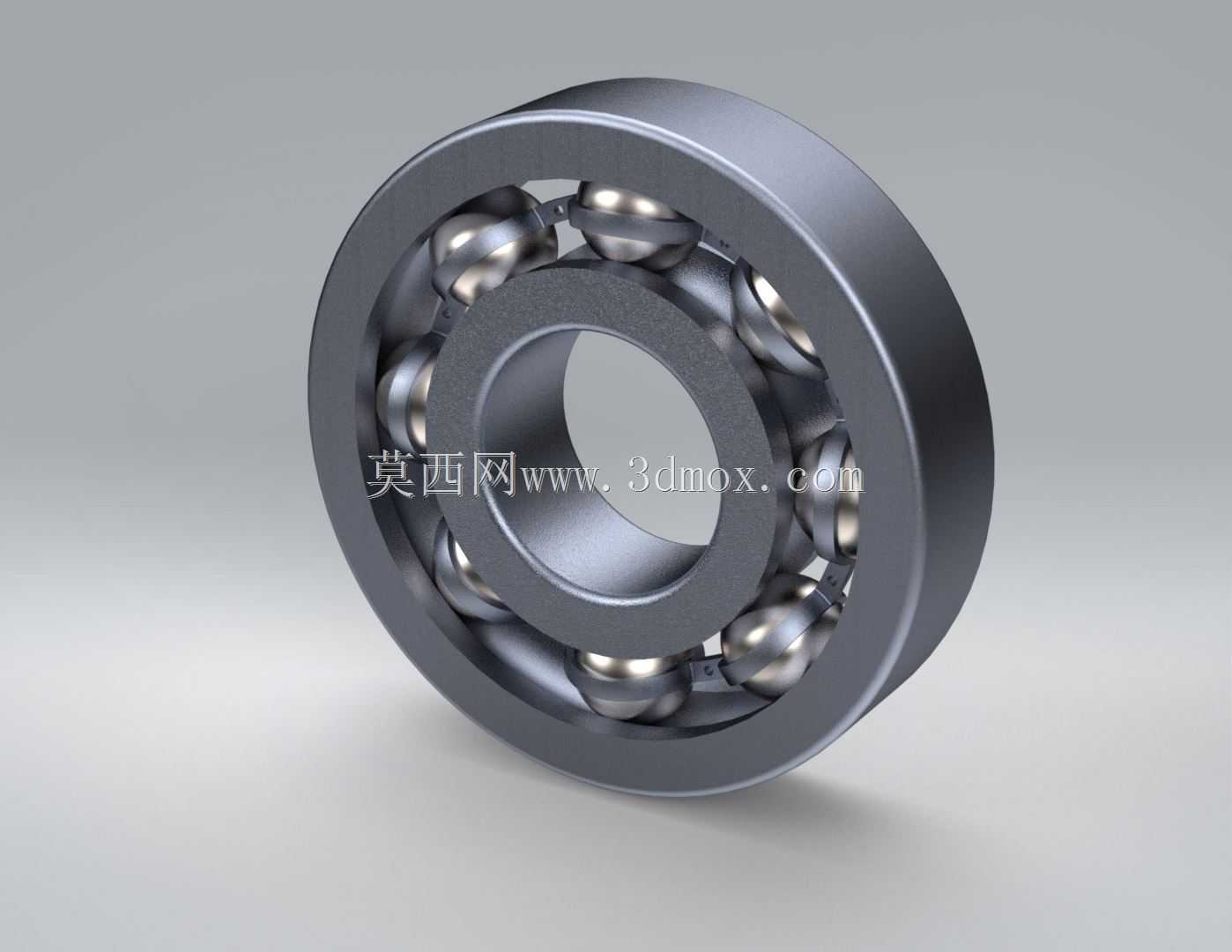

　　从功能特性上看，该结构采用深沟球轴承的经典受力布局，内圈与外圈分别设置连续的弧形滚道，滚道曲率与滚动体球面曲率匹配，可同时承受径向载荷与小部分轴向载荷，满足多数小型传动机构的受力需求。滚动体采用均匀排布的球形结构，相邻滚动体之间预留了足够的间隙，避免3D打印过程中支撑材料难以去除的问题，同时减少滚动体之间的摩擦阻力，不需要额外加装保持架即可实现顺畅滚动，大幅降低了3D打印后的装配难度，即使是没有精密装配经验的创客，也可以快速完成整套轴承的组装。

　　设计过程中充分考虑了3D打印的工艺限制，所有结构均采用无悬空角度大于45度的造型，打印时不需要添加额外的内部支撑，避免支撑去除后滚道表面粗糙导致的旋转卡滞问题。内外圈的壁厚设置兼顾了结构强度与打印耗材用量，在PLA、PETG等常规3D打印材料的强度范围内，可承受常规小型机构的载荷而不发生变形。滚道的表面预留了0.2mm的工艺余量，打印完成后只需要用细砂纸简单打磨即可达到光滑的配合效果，不需要进行二次机加工。

　　在安装边界与尺寸设计上，该轴承的内圈孔径、外圈外径、整体宽度均采用了模块化的尺寸设计思路，可根据实际安装需求快速调整参数：内圈可直接适配常见的3D打印标准轴径，与轴的配合采用间隙配合，装配时不需要额外的紧固件即可实现周向固定；外圈与安装座的配合同样采用小间隙配合，可直接压入3D打印的安装孔位中，不需要额外设计轴承端盖等固定结构，大幅简化了整套机构的设计复杂度。轴承的整体宽度控制在合理范围内，不会占用过多的安装空间，在狭小的机构内部也可以顺利布置。

　　实际装配测试中，该结构打印完成后，将滚动体逐一放入内外圈的滚道之间，对齐内外圈后即可实现自由旋转，旋转过程中无明显卡滞点，径向跳动量控制在3D打印工艺可达到的精度范围内，完全满足低转速、低载荷场景的使用需求。针对不同的使用场景，还可以通过调整滚动体的数量、滚道的曲率半径、内外圈的壁厚，来适配不同的载荷需求：如果需要承受更大的径向载荷，可以适当增加滚动体的数量、加大滚动体的直径，同时加厚内外圈的壁厚；如果需要降低旋转阻力，可以适当减少滚动体数量，增大滚道与滚动体的间隙，添加少量润滑脂即可进一步提升旋转顺畅度。

　　不同于工业级标准轴承对高精度、高载荷、长寿命的设计要求，这款轴承的设计核心是适配快速原型制作的需求，在满足基本旋转支撑功能的前提下，最大化降低制作与装配门槛，让结构设计人员在开发原型阶段不需要等待标准件采购，直接通过3D打印即可完成功能验证，大幅缩短原型开发的周期。同时，该结构的参数化设计逻辑也方便设计人员根据自身的安装空间需求，快速调整轴承的各项尺寸参数，不需要从零开始进行滚道、滚动体的结构设计，减少重复建模的工作量。在教学场景中，该结构也可以作为机械设计课程的演示案例，让学生直观理解滚动轴承的内部结构、受力方式与装配逻辑，相比单纯的图纸教学更具实操性。
