桌面焊接作业用焊料烟雾净化提取装置

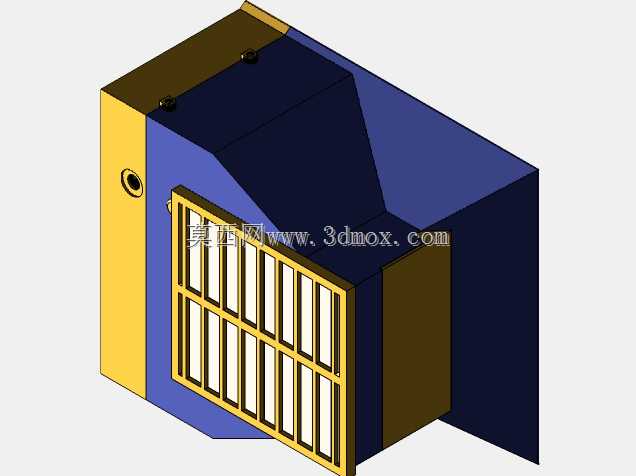

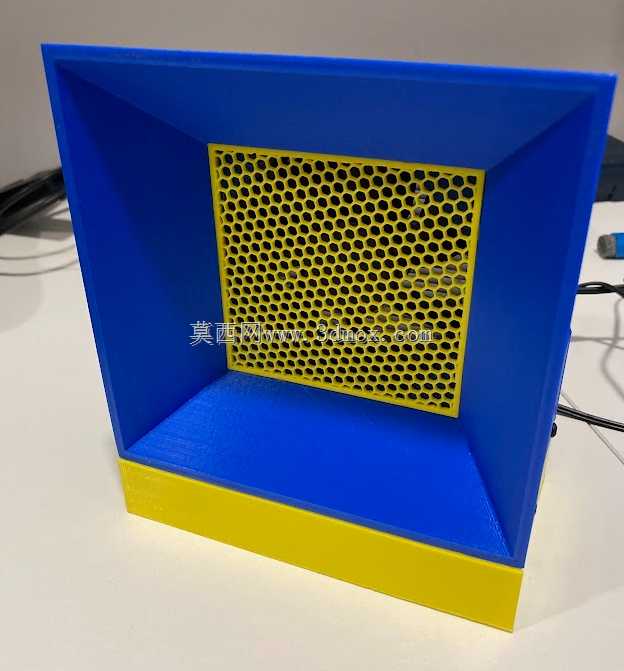

　　在电子维修、手工焊接、小批量PCB板焊装这类桌面级焊接作业场景里，焊锡熔化过程中逸散的含助焊剂气溶胶、细微焊料颗粒一直是影响作业人员呼吸健康的核心隐患，这类作业点位分散、单工位产烟量小，不适合铺设大型中央除尘管路，小型桌面式焊烟提取装置就成了这类场景的适配方案。这款焊料烟雾提取装置就是针对单工位桌面焊接场景开发的小型净化设备，整体采用框式集烟结构，正面为大开口倾斜集烟罩，蓝色罩体形成半包围的拢烟区域，能够覆盖常规桌面焊接的作业范围，焊接产生的烟雾无需额外管路引导，就能在风机负压作用下直接进入罩体内部，避免烟雾向作业人员面部方向扩散。装置进风面设置蜂窝状整流网格，一方面可以对进入罩体的气流做均流处理，

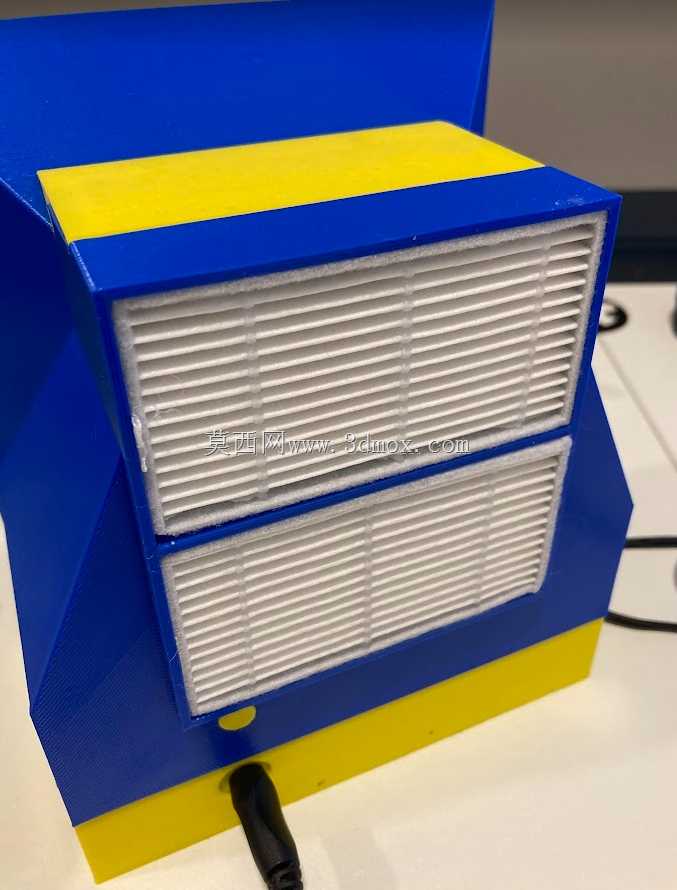

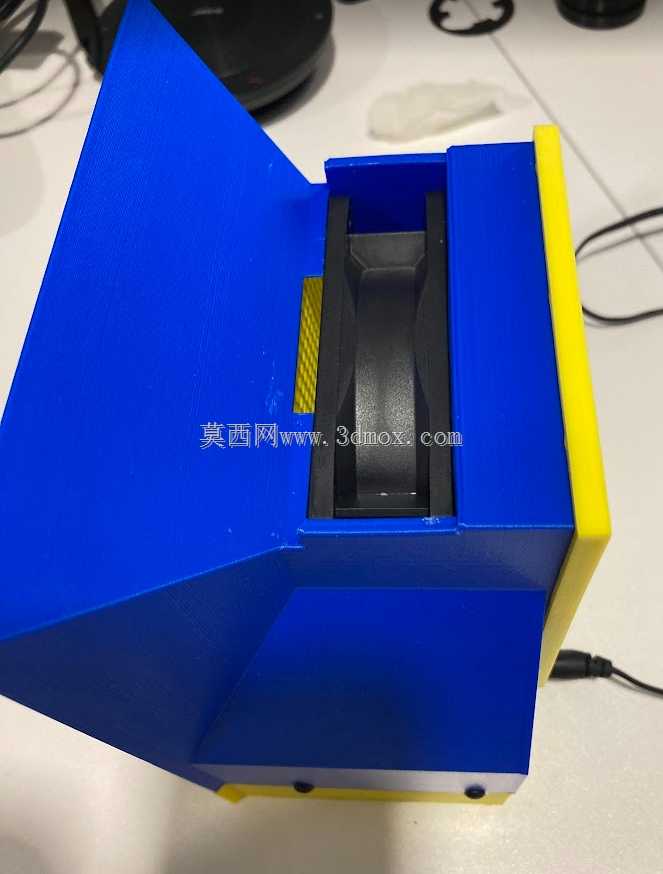

　　避免局部风速过高导致焊接点位的熔融焊料被气流吹动影响焊接质量，另一方面也能阻挡焊接过程中可能飞溅的细小焊渣，避免高温渣粒直接接触内部滤材造成滤材损伤。装置内部设置双层HEPA过滤单元，选用市面通用规格的80X40X15mm方形HEPA滤片，这类滤片采购渠道广泛，更换成本低，双层滤材的配置可以逐级拦截不同粒径的烟雾颗粒，前端滤层拦截较大的助焊剂凝结颗粒，后端滤层捕捉超细气溶胶颗粒，过滤后的洁净空气从装置后侧排出，不会在桌面小空间内形成二次气流循环。在动力适配设计上，装置选用常见的5V规格离心风机作为动力源，考虑到常规桌面取电场景下10V供电的通用性，设计中集成了降压转换模块，将10V输入电压转换为风机适配的5V工作电压，

　　既保证风机能够提供足够的集烟负压，又避免过压运行导致风机寿命缩短。装置的结构件采用3D打印加工成型，设计过程中针对打印件的公差特性做了适配优化，考虑到FDM打印工艺的成型公差，滤材安装位预留了微量压缩余量，组装时配合少量CA胶填补配合间隙，避免壳体接缝处出现漏风导致负压损失，保证集烟口的风速能够达到有效捕捉焊烟的阈值。从安装边界来看，装置整体为台式放置结构，底部为平整支撑面，无需额外固定件，直接放置在焊接作业点位侧方即可使用，整体进深不超过200mm，宽度适配常规桌面的剩余摆放空间，不会占用过多焊接操作的台面区域，装置后侧预留走线空间，供电线路可沿桌面边缘排布，不会干涉焊接操作的走线与工件摆放。在实际使用过程中，

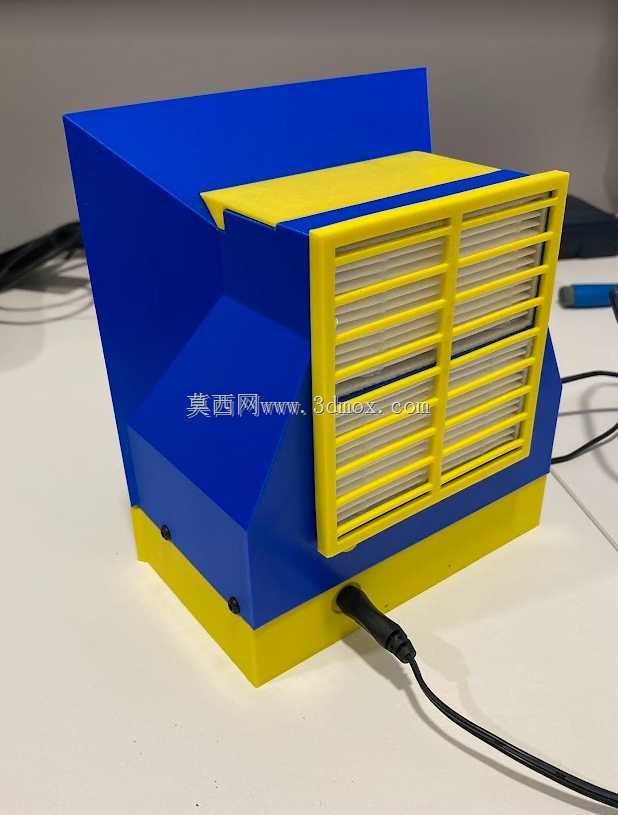

　　集烟罩的倾斜角度经过反复调整，开口下沿距离桌面的高度刚好适配常规手持烙铁的操作高度，作业时烙铁头处于集烟罩的负压覆盖核心区，焊锡熔化瞬间产生的烟雾会在0.2秒内被气流带入罩体，不会出现烟雾逃逸的情况。蜂窝网格的开孔率经过匹配计算，在保证整流效果的同时不会产生过大的风阻，避免风机负载过高导致噪音增大，实测运行时的噪音水平低于普通桌面电脑风扇，不会对焊接作业时的专注度造成干扰。滤材更换采用抽拉式结构，无需拆解整个壳体，只需要抽出底部的滤材托架即可完成旧滤片的更换与新滤片的安装，日常维护操作简单，不需要专业工具即可完成。针对桌面焊接场景偶尔出现的小工件掉落情况，蜂窝网格的开孔尺寸设置为6mm，既不会阻挡气流通过，也能避免小型贴片元件、螺丝等小零件掉入装置内部，减少日常使用过程中的异物清理麻烦。装置的壳体边角做了圆角处理，避免尖锐边角刮擦作业人员的手臂或者焊接线材，整体结构没有外露的线路与运动部件，使用过程中的安全冗余充足，适合长时间在桌面工位连续运行。
