轮式滑移装载机山猫整机结构三维数模

　　做小型工程设备结构设计快十年，经手的滑移装载机数模不下二十套，这套轮式山猫滑移的结构完成度，在同类型公开数模里属于能直接拿来做方案参考的水准，没有那种凑数的曲面破面，运动副的预留间隙也符合实际装配要求。先从实际应用场景说，这类小型滑移设备最核心的优势就是转向半径极小，能在普通装载机进不去的狭窄场地完成作业，不管是厂区内部的散料转运、市政道路的人行道养护、建筑施工楼层里的建筑垃圾清理，还是农牧场的厩肥清运、物料堆垛，甚至是园林施工里的地形整理，换个属具就能干对应的活，属具接口是行业通用的快换结构，不用额外做转接件就能适配铲斗、破碎锤、抓木器、扫雪辊这些常用工作装置。

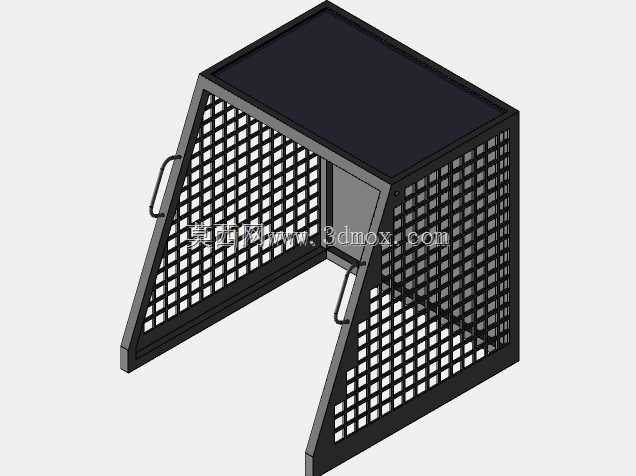

　　从功能特性来看，这套数模完整还原了轮式滑移的核心传动逻辑，左右两侧车轮独立驱动，通过两侧轮速差实现原地转向，没有传统装载机的转向桥结构，所以整机的结构件布局非常紧凑。驾驶室的防护结构做的很到位，顶部的防落物格栅、前部的防护网都按照实际安全标准做了等比例建模，操作位的空间预留符合人机工程要求，操纵杆、座椅的安装位置都留足了调整余量，不会出现建模时干涉导致实际装配后操作空间不足的问题。动臂的举升油缸、铲斗的转斗油缸安装位都做了铰接点的细节还原，铰接处的衬套安装间隙、销轴的固定结构都有体现，不是那种把油缸和动臂做成一体的简化模型，做运动仿真的时候能直接定义铰接副，不用再额外拆分零件。

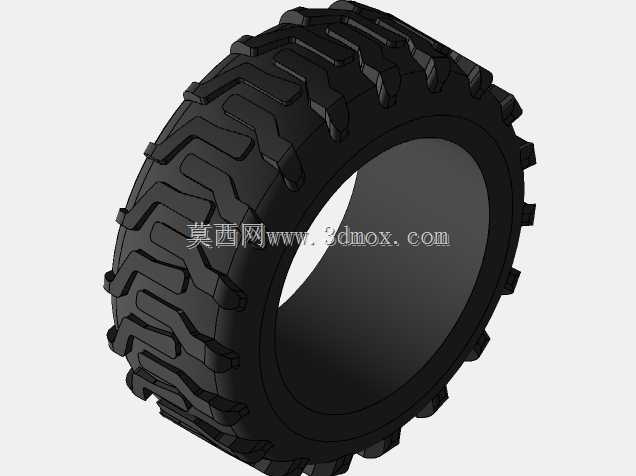

　　设计思路上，这套模型的布局完全遵循实际量产机型的配重逻辑，发动机、散热系统布置在整机后部，和前部的工作装置形成重量平衡，满载举升的时候不会出现翘头的问题，后部的散热格栅、排气尾管的位置都避开了动臂的运动轨迹，举升、下降动臂的时候不会和后部结构件发生干涉。行走系统的轮胎选用的是深花纹工程轮胎，轮辋的安装孔位、轮胎的扁平比都和实际机型一致，轮距的设置保证了整机在斜坡作业时的稳定性，最小离地间隙的数值也符合野外非铺装路面的通行要求，不会出现底盘剐蹭地面的情况。铲斗的切削刃做了加厚处理，斗齿的安装孔位预留了螺栓固定的位置，斗容的大小和整机的额定载重匹配，不会出现小马拉大车的设计缺陷。

　　说到外形尺寸和安装边界，这套数模的整机长度在带标准铲斗的状态下控制在3.5米以内，宽度不到1.8米，高度在动臂落下的状态下不到2米，这个尺寸刚好能通过常规的厂区大门、建筑施工的施工电梯入口，适配狭窄作业场景的通行需求。各个部件的安装边界都留足了维护空间，发动机侧的维护盖板打开后，能直接接触到机油滤芯、柴油滤芯这些日常保养部件，不用拆解周边的结构件；液压油箱、燃油箱的加注口位置都设置在机身侧部，站在地面就能完成加注作业，不需要爬升到机身上部。动臂和机身连接的铰接点位置做了加强筋结构，对应位置的机身侧板也做了加厚处理，能承受重载作业时的交变载荷，不会出现长期使用后铰接点开裂的问题。液压管路的布置沿着动臂内侧走线，用管卡固定的位置都做了安装位的建模，管路的弯曲半径符合液压系统的设计要求，不会出现折弯过大导致油路不畅的问题。

　　很多新手做滑移装载机建模的时候容易忽略的细节，这套数模里都有体现：比如驾驶室底部的脚踏板防滑纹路、机身侧面的安全警示标识安装位、后部的配重块安装结构、轮胎的防滑链挂点，这些细节看着不起眼，实际做产品落地的时候都是必须考虑的结构。还有快换属具的接口尺寸，完全符合行业通用标准，不管是后续做属具开发还是整机改型，都能直接复用这个接口的参数，不用重新做适配设计。整机的重心位置在建模的时候就做了合理分配，空载状态下重心在机身中心偏后位置，满载铲斗举升到最高位置时，重心依然落在四个轮胎的支撑面以内，保证了作业时的稳定性，不会出现侧翻或者翘尾的风险。
