这套盘式制动结构的三维建模,完全围绕乘用车辆高性能制动场景的实际需求搭建,日常做底盘制动系统选型、改装方案校核、制动性能仿真的工程师都能直接参考结构逻辑。先从实际装车的安装边界说起,制动盘中心定位孔与轮毂轴头的配合公差严格按照乘用车轮毂配合标准设定,盘面均布的五个螺栓过孔位置,完全对应常规五孔轮毂的安装PCD参数,不需要额外调整安装位就能适配多数家用性能车、改装车型的前轮轴头安装点,卡钳的安装支架定位孔位也对应转向节上的常规安装点距,建模时已经预留了制动盘转动时的跳动间隙,卡钳内侧与盘面的单侧间隙控制在0.15-0.2mm区间,既不会出现拖刹磨盘的问题,也不会因为间隙过大导致制动踏板行程过长。

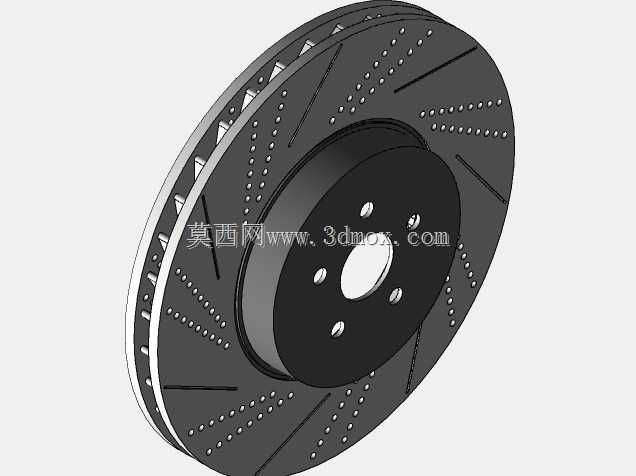

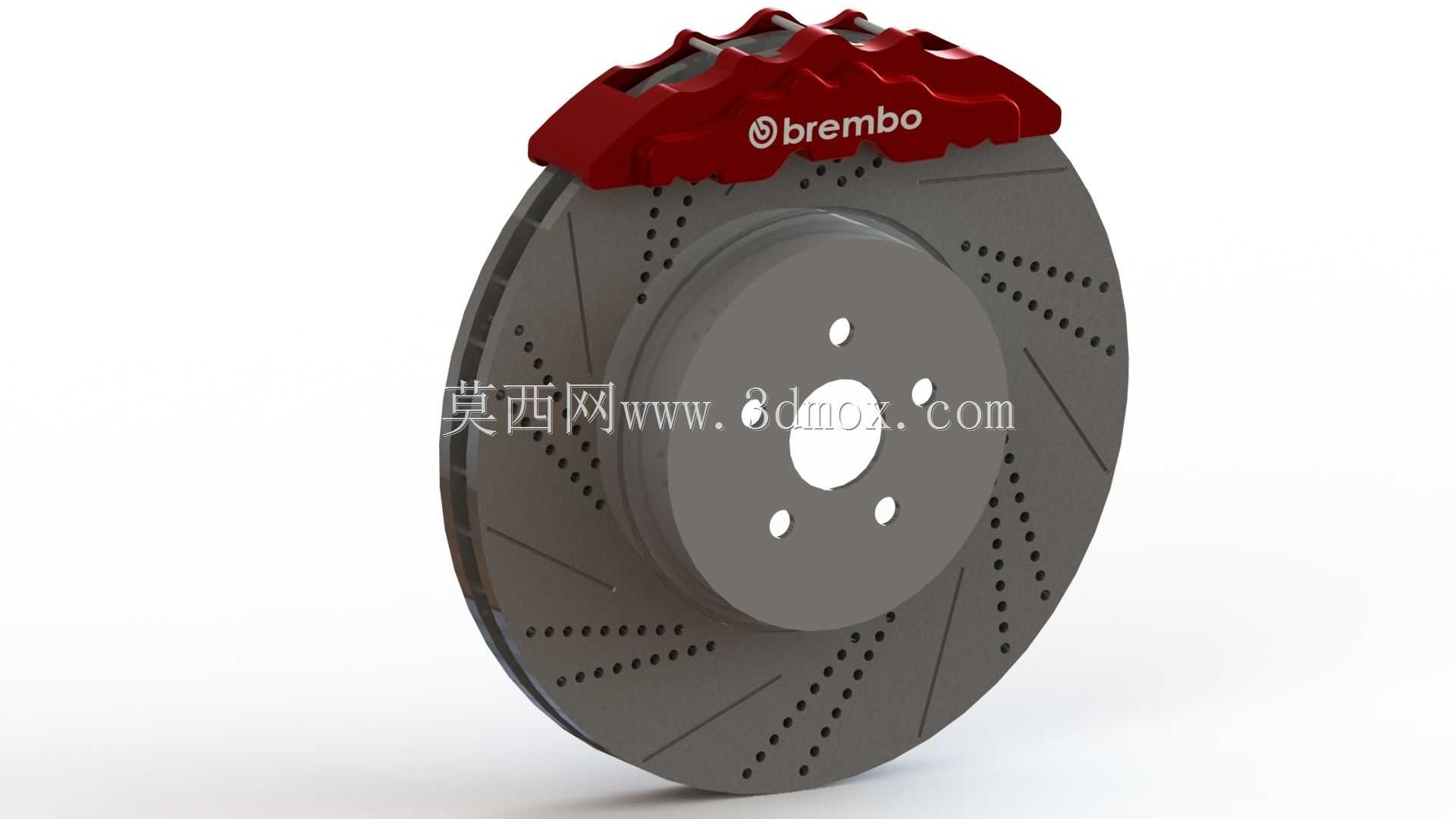

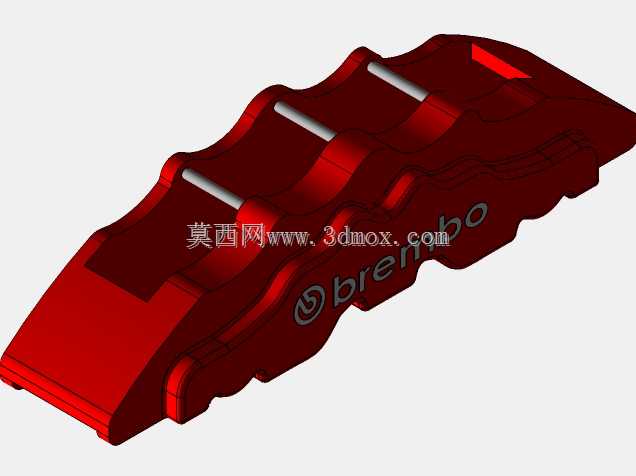

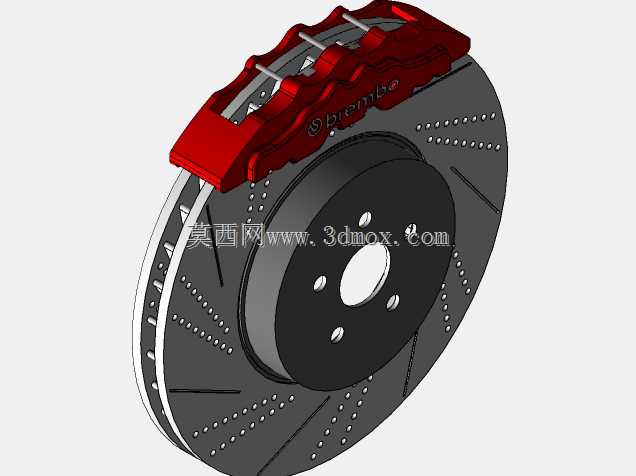

从功能特性上看,制动盘采用打孔加划线的复合通风结构,盘面的斜向划线是顺着制动盘转动方向设计的,实际制动过程中,刹车片与盘面摩擦产生的磨屑会顺着划线沟槽被快速甩出,不会残存在摩擦副之间造成制动抖动,而盘面上的通孔一方面能加快通风散热,连续制动时能让空气顺着通孔穿过盘体内部的通风道,带走摩擦产生的热量,避免制动盘温度过高出现热衰减,另一方面雨天行驶时,盘面的水膜会顺着通孔被快速破除,缩短湿滑路面的制动响应时间。卡钳采用对置活塞的结构设计,红色的卡钳壳体内部预留了多活塞的安装腔,制动时两侧活塞同步推动刹车片压向制动盘,相比浮动卡钳,对置活塞的制动力分配更均匀,不会出现单侧刹车片偏磨的问题,卡钳顶部的散热筋结构也能增大与空气的接触面积,帮助制动液降低工作温度,避免长时间激烈驾驶时出现制动液沸腾导致的制动失效。
建模过程中完全还原了实际产品的结构细节,制动盘的通风道是顺着离心方向设计的弧形结构,转动时能形成类似离心风扇的效应,主动将盘芯的热空气甩到外侧,比直通风道的散热效率高出近两成;刹车片的摩擦片材料预留了分层结构,靠近钢背的是隔热层,能避免摩擦产生的高温直接传递到活塞,导致制动液温度升高,靠近盘面的摩擦材料层做了倒角处理,刚装车磨合时不会出现制动异响。卡钳上的放气螺钉位置、油管接口位置都按照实车布置的角度预留,装车时不需要额外调整油管走向,放气操作也能顺利进行,不会出现空气排不净的问题。
在实际应用场景里,这套结构既可以作为民用车辆原厂制动升级的参考模型,也能用于赛车制动系统的结构仿真,建模时已经把各个部件的装配约束关系完全定义清楚,做运动仿真时可以直接模拟制动时卡钳活塞的伸出量、刹车片的磨损量、制动盘的热变形量,不需要重新拆解装配。另外在设计时也考虑了后期维护的便利性,刹车片的磨损极限位置预留了报警片的安装槽,当摩擦片磨损到极限厚度时,报警片会与制动盘接触发出尖锐异响,提醒驾驶员更换刹车片;制动盘的磨损极限厚度也在模型上做了标识,当盘面磨损到设定厚度时就需要更换,避免盘体强度不足出现制动盘开裂的风险。
很多工程师在做制动系统建模时容易忽略的细节,这套模型里都做了还原:比如制动盘与轮毂结合的端面做了0.02mm的平面度要求,避免安装后出现制动盘端面跳动量过大导致的高速刹车方向盘抖动;卡钳支架的导向销做了防尘套的安装槽,避免泥水进入导向销导致卡钳回位不良出现拖刹;刹车片钢背与活塞接触的位置做了消音片的安装间隙,能减少制动时的共振异响。这些细节都是实际装车过程中反复验证过的结构逻辑,不是凭空建模的外观模型,不管是做结构教学、方案选型还是改装设计,都能直接参考对应的结构参数,不需要再去反复核对实车的安装边界。
