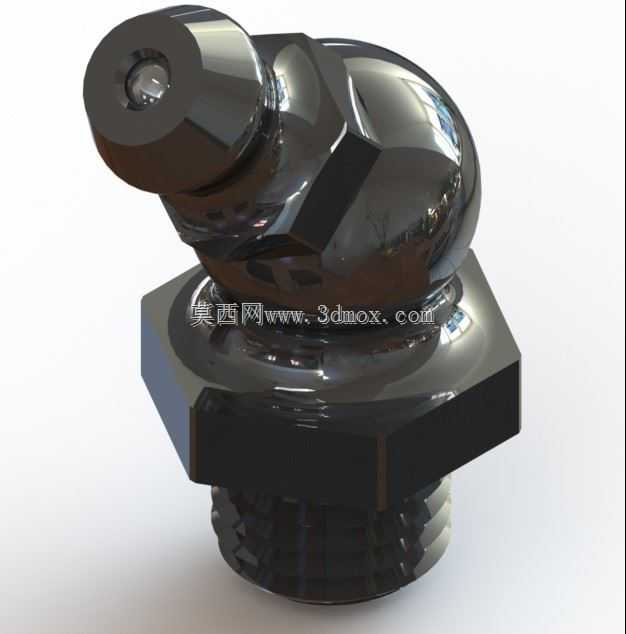

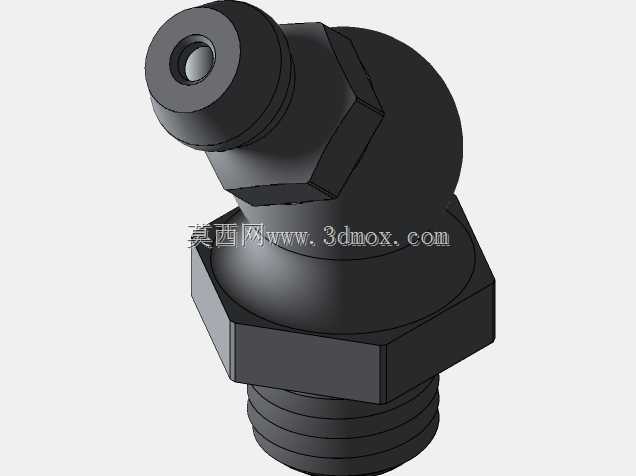

45度弯角M8螺纹连接式黄油注油嘴

　　从实际功能来看，这款注油嘴内部带有单向密封结构，加注润滑脂时在黄油枪的压力作用下密封结构开启，润滑脂可以顺利进入设备的摩擦副间隙，加注完成后内部密封结构自动闭合，既可以防止设备运行过程中内部的润滑脂从注油口反向溢出，也能阻挡外界的粉尘、切削液、水汽等杂质顺着注油口进入摩擦副内部，避免杂质造成的磨粒磨损，延长设备部件的使用寿命。设计这款注油嘴的三维结构时，首先要确定安装端的螺纹参数，采用M8x1的公制细牙螺纹，这类细牙螺纹的螺距更小，拧紧后的自锁性能更好，安装在设备壳体上之后不容易因为设备运行的振动出现松动，螺纹段的有效旋合长度控制在8mm左右，既保证足够的连接强度，也不会因为旋入长度过长顶到壳体内部的其他结构。在各类工业设备的润滑维护场景中，注油嘴是承担润滑脂加注通路的核心小尺寸配件，这款45度弯角结构的M8规格注油嘴，主要适配安装空间受限、无法采用直式油嘴完成加注作业的设备点位，常见于机床导轨副、减速机输入输出轴端、工程机械铰接销轴部位、小型液压阀组安装面等需要定期补充润滑脂的位置，能够避开周边突出的结构件，让黄油枪的加注接头可以顺畅对接，不会因为周边结构干涉导致加注时润滑脂泄漏、无法对准注油口的问题。

　　六角安装台的对边尺寸采用标准五金件的12mm规格，适配常规的开口扳手或者套筒工具，安装时可以施加足够的拧紧力矩，保证螺纹连接的密封性，不会出现润滑脂从螺纹配合缝隙渗漏的问题。中部的球体过渡结构是实现45度弯角转向的核心部分，球体内部的通油孔直径控制在2.5mm，足够满足常规2号、3号锂基脂的流通需求，不会因为通径过小导致加注时阻力过大，同时球体的外壁做了高光洁度处理，和上部的注油接头过渡顺滑，没有尖锐的棱角，避免应力集中的问题。上部的注油端头采用标准的黄油枪对接尺寸，外径适配市面上绝大多数手动、气动黄油枪的加注嘴，卡接后可以形成可靠的密封，加注压力达到10MPa时也不会出现脱开、泄漏的情况。45度的弯角设计是经过实际场景验证的最优角度之一，相比90度弯角的油嘴，它的通油路径弯折角度更小，润滑脂流通的阻力更低，加注时更顺畅，相比直式油嘴，它又能有效避让安装面周边突出的管路、紧固件、壳体筋位，在很多紧凑型的设备结构里，直式油嘴安装后黄油枪根本无法对准对接，90度油嘴又会因为弯折角度太大导致加注阻力高，甚至长期使用后弯折处出现通油孔堵塞的问题，45度的结构刚好平衡了安装空间需求和通油性能。

　　在建模过程中需要注意几个关键的尺寸边界：首先是整体安装后的总高度，从螺纹安装端面到注油端头顶端的垂直距离控制在16mm，水平方向的突出距离从螺纹中心到注油端头中心的偏移量为9mm，设计人员在做设备整体结构布局时，可以直接参考这个尺寸预留安装空间，不需要额外调整周边部件的位置。其次是六角安装台的厚度控制在4mm，既保证扳手拧动时的受力强度，也不会占用过多的轴向安装空间。注油端头的密封锥面角度采用标准的60度锥角，和黄油枪接头的锥面可以完美贴合，保证密封性能。另外，整个零件的所有外边缘都做了R0.3的圆角处理，没有尖锐的毛刺边，一方面是加工时的工艺性更好，不会出现应力集中导致的开裂问题，另一方面安装操作时也不会划伤操作人员的手部。

　　这类注油嘴虽然是很小的标准五金配件，但在设备的润滑系统里起到的作用非常关键，很多设备的早期磨损故障，往往就是因为注油嘴选型不当，导致润滑脂无法顺利加注到摩擦副位置，或者注油嘴密封失效导致杂质进入，在做设备三维设计时，提前选对合适角度、合适螺纹规格的注油嘴，预留好对应的安装空间和加注操作空间，能够大幅降低后期设备维护的难度，减少因为润滑不到位导致的设备故障。在实际选型替换时，也要注意核对螺纹规格、弯角角度、整体安装尺寸，避免出现买回来的油嘴螺纹不匹配、角度不对装不上，或者装上之后和周边结构干涉的问题，这款45度M8规格的油嘴，适配绝大多数采用公制细牙螺纹安装孔的国产设备，通用性较强。
