双链轮滚子链传动组件结构设计

　　链传动作为啮合式刚性传动的典型结构，在工业生产场景中覆盖了极宽的应用跨度，从输送线的物料拖拽、农机的行走动力传递，到摩托车的后级传动、机床的进给轴同步，都能看到这类结构的身影。和带传动相比，它不存在弹性滑动导致的传动比失准问题，平均传动比可以稳定控制在设计公差范围内，不需要像带传动那样频繁调整张紧力，也不会出现油污侵蚀导致的带体老化打滑问题；和齿轮传动相比，它的中心距适配范围更广，不需要在两个传动轴之间额外添加过渡齿轮来弥补跨距，在两轴中心距较大、传动比要求准确、工况存在一定冲击载荷的场景下，链传动的综合适配性远高于其他传动形式。

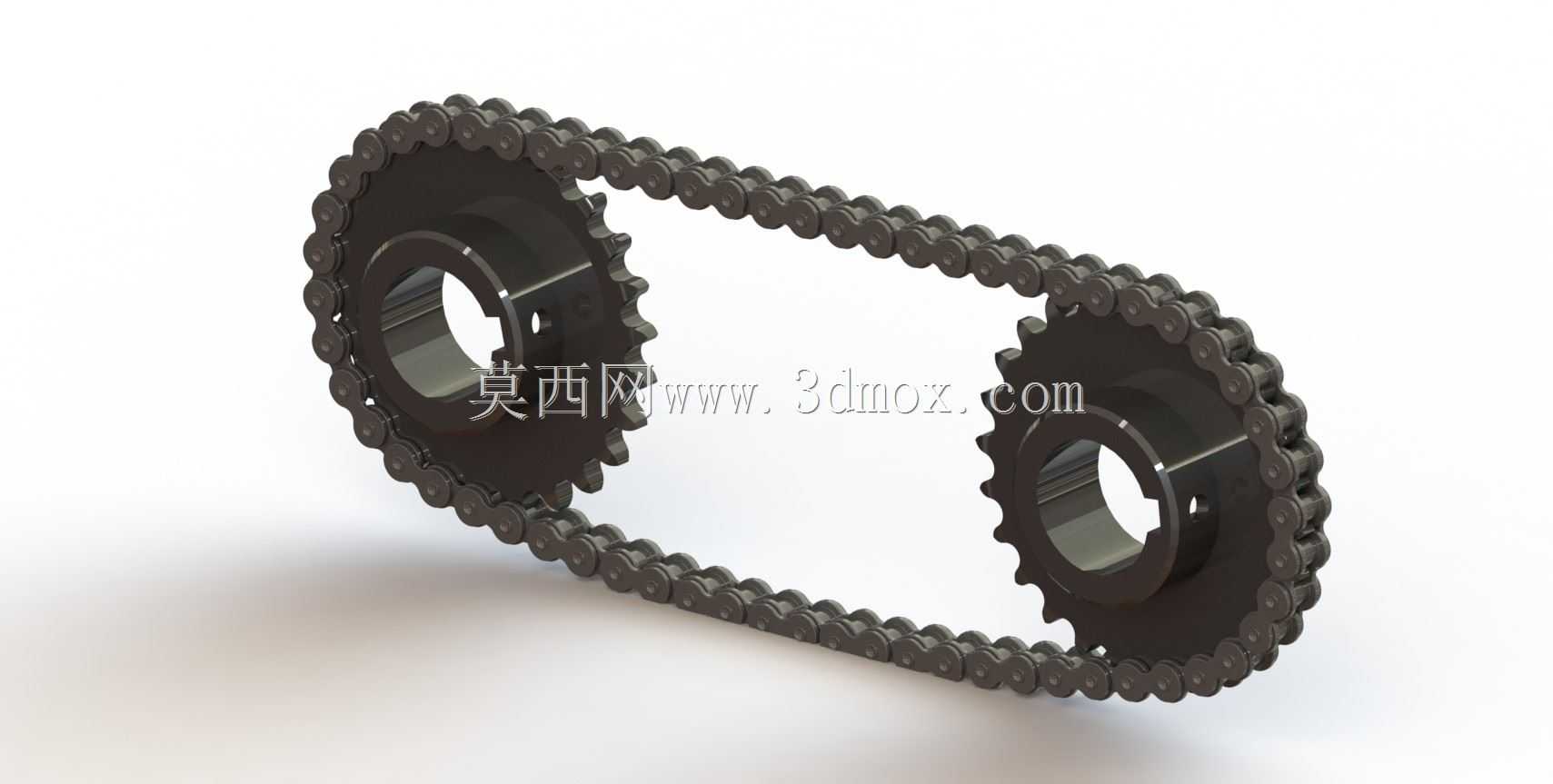

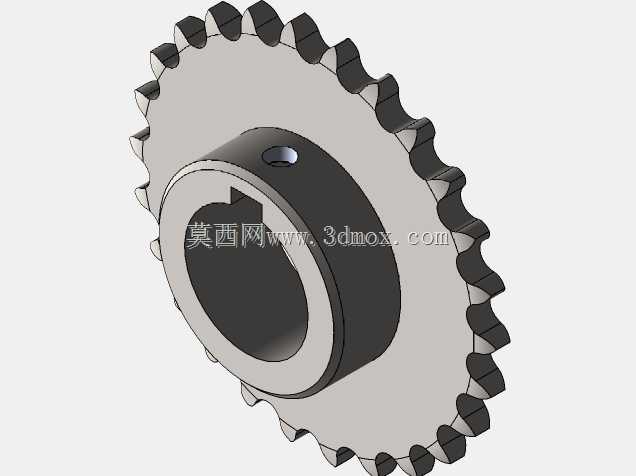

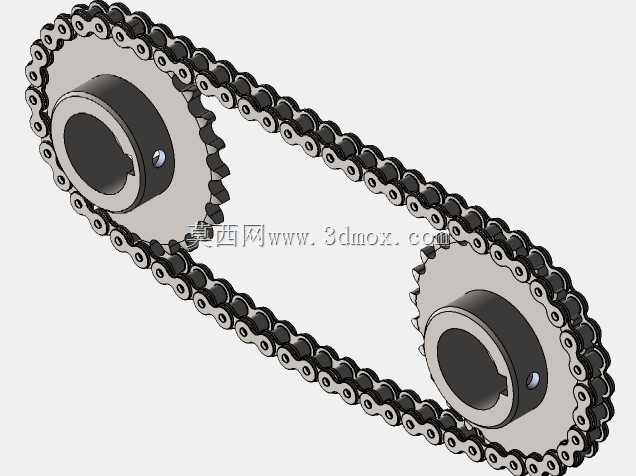

　　这套双链轮搭配滚子链的传动组件，在设计阶段首先要匹配的是安装空间的边界约束：两个链轮的中心距需要结合设备内部的安装腔尺寸确定，既要避免中心距过小导致链条包角不足、啮合齿数太少引发的动载荷冲击，也要防止中心距过大导致链条松边垂度过大，运行时出现上下拍击、啮合跳齿的问题。链轮的齿形设计没有采用非标定制的特殊廓形，而是沿用了三圆弧一直线的标准滚子链链轮齿形，这种齿形的优势在于加工工艺成熟，用标准滚刀就可以完成齿形加工，不需要定制特殊刀具，同时啮合过程中滚子和齿槽的接触应力分布更均匀，不会出现局部应力集中导致的齿面过早磨损。链轮的内孔采用键槽连接结构，键槽的位置和尺寸匹配常用的传动轴径公差，安装时不需要额外加工适配结构，轮毂部分的厚度经过强度校核，能够承受额定扭矩下的挤压应力，不会出现轮毂开裂或者键槽压溃的问题。

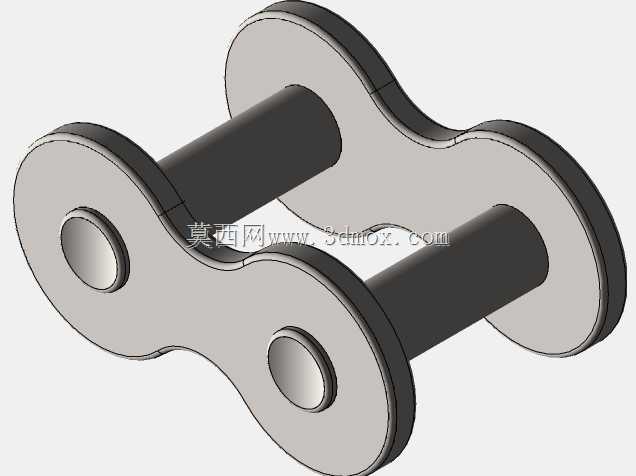

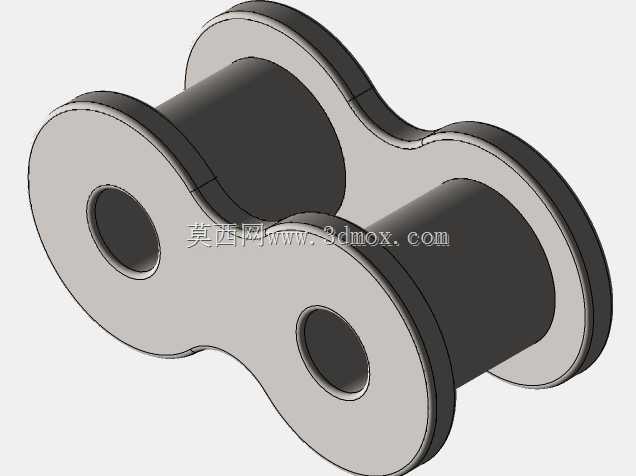

　　配套的滚子链采用标准节距设计，链板的冲压成型精度控制在微米级，相邻链节的铰接间隙经过严格选配，既保证铰接处转动灵活，不会出现卡滞导致的传动阻力陡增，也不会因为间隙过大导致链条累计节距伸长过快，缩短整体使用寿命。滚子部分采用表面淬硬处理，和链轮齿面接触时的耐磨性能足以应对常规工况下的长期运行，套筒和销轴之间的配合间隙预留了润滑脂的存储空间，日常维护时只需要定期在铰接位置加注润滑脂，就可以有效降低铰接副的磨损速率。在实际选型应用时，需要先核算传动系统的额定功率、输入转速、传动比要求，再匹配对应节距和排数的链条，同时确认链轮的齿数选择：小链轮的齿数不宜过少，否则会导致传动不均匀性加剧，动载荷和冲击噪声明显上升，大链轮的齿数也不宜过多，否则链条少量磨损伸长后就容易出现跳齿脱链的问题。

　　这套结构的安装调试环节，需要先校准两个链轮的端面共面度，如果两个链轮存在偏角，会导致链条侧面和链轮齿侧发生异常摩擦，短时间内就会造成链板磨损、链条跑偏甚至脱链。张紧度的调整也需要控制在合理范围，过紧会大幅增加铰接副的摩擦阻力，加速销轴和套筒的磨损，过松则会在启动、换向、载荷突变时出现跳齿问题，常规安装时松边的垂度控制在中心距的1%到2%即可，如果是垂直安装的传动场景，垂度需要适当调小，避免下方链轮啮合不足。日常运行过程中，不需要频繁拆解检查，只需要定期观察链条的伸长量，当链条总伸长量超过原长度的3%时，就需要更换新的链条，避免因为节距不匹配导致链轮齿形的异常磨损，更换链条时尽量不要新旧链条混装，否则会因为新旧链节节距差导致运行时出现冲击振动，加速新链条的磨损。
