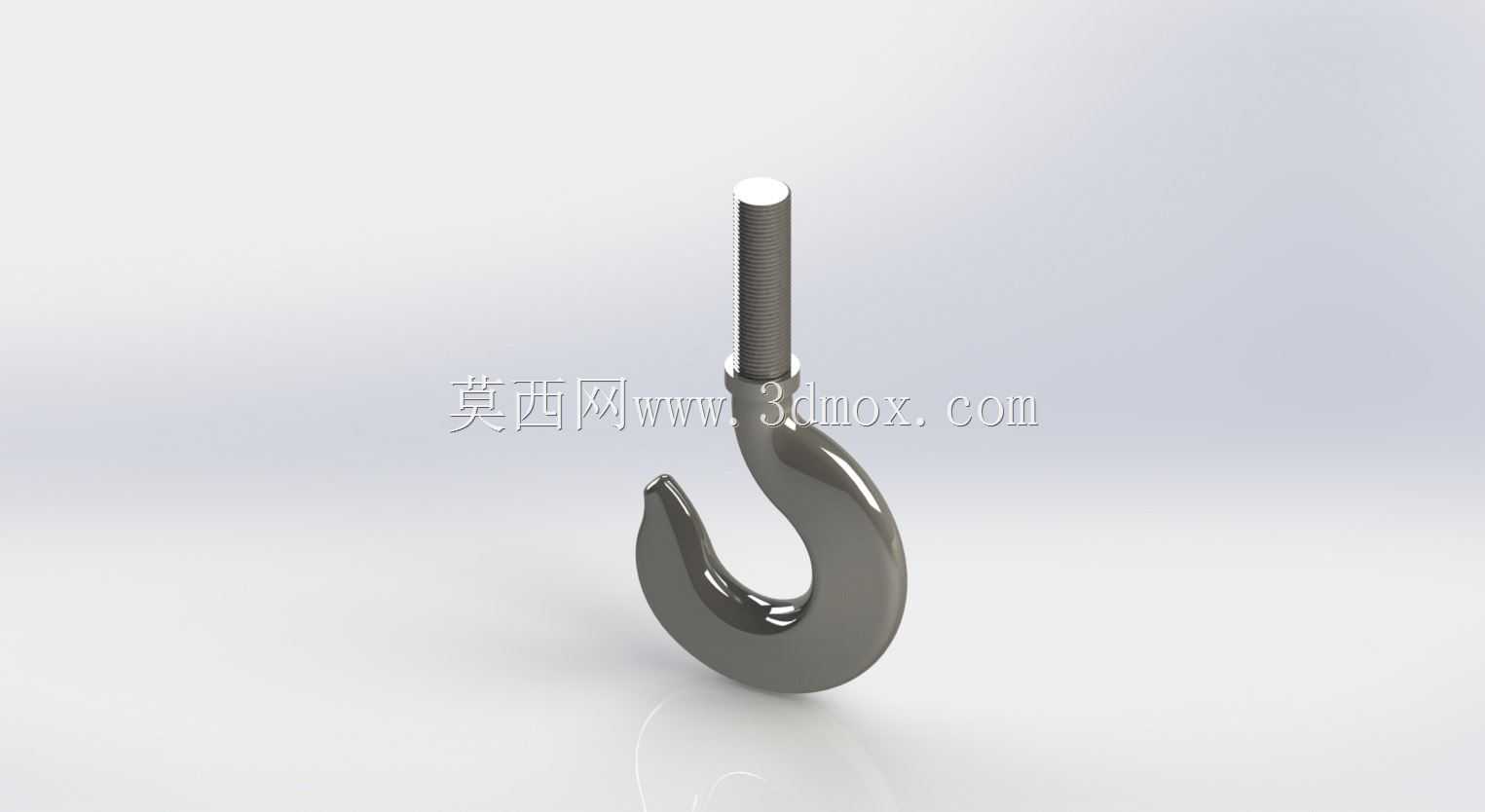

带螺杆连接结构的起重机吊钩三维数模

　　在起重作业场景中，吊钩是直接承载被吊重物的核心受力部件，这套带螺杆连接结构的吊钩，主要适配中小吨位的桥式起重机、门式起重机以及固定式起重吊点的末端挂载需求，常见于生产车间物料转运、仓储库区货物装卸、轻型设备安装就位等作业环节，作为吊具系统与被吊物之间的直接连接构件，其结构可靠性直接决定起重作业的安全冗余度。从结构设计逻辑来看，该吊钩采用整体锻造钩体搭配上部外螺纹螺杆的连接形式，钩身采用经典的大曲率圆弧钩腔设计，钩尖部位做了向内的防脱翘曲处理，能够在挂载吊索、卸扣或者吊装带时，避免作业过程中吊具从钩口意外滑脱，钩身截面从钩尖到钩颈位置采用渐变式过渡，对应不同位置的受力弯矩分布调整截面厚度，钩颈与螺杆衔接的位置做了大圆角应力释放结构，避免起重载荷下的应力集中导致的疲劳断裂风险。

　　上部的连接螺杆采用标准粗牙外螺纹设计，螺杆根部设置了环形定位轴肩，安装时可以直接穿过吊臂末端或者起重滑车的安装孔位，通过配套螺母完成锁紧固定，轴肩端面与安装面的贴合能够承受吊钩作业过程中产生的径向剪切力，螺纹段的长度预留了足够的调节空间，能够适配不同厚度的安装连接板，同时可以搭配防松垫片、双螺母锁紧结构，避免作业过程中受载荷冲击出现螺纹松脱的问题。从安装边界来看，螺杆段的外径与常规起重滑车的安装孔径匹配，钩体的最大外廓尺寸在回转过程中不会与滑车侧板、吊臂末端结构产生运动干涉，钩腔的开口尺寸能够适配市面上绝大多数标准卸扣、吊装带环眼以及钢丝绳索具的套环，不需要额外定制转接件即可完成装配。

　　在实际使用过程中，该吊钩的螺杆连接形式相比传统的吊钩横梁铰接结构，结构更紧凑，安装拆卸更便捷，适合对吊具末端安装空间有严格限制的作业场景，钩身的曲面过渡经过受力优化，在额定载荷下，钩身各位置的应力分布均匀，不会出现局部应力远超材料屈服强度的情况，日常维护时只需要定期检查螺纹磨损情况、钩身是否出现裂纹以及钩口的变形量即可，不需要复杂的润滑保养流程。建模过程中，钩身的曲面采用放样融合的建模方式，严格按照起重吊钩的截面受力变化规律绘制各位置的截面轮廓，保证曲面过渡顺滑无突变，螺纹段采用标准螺纹牙型建模，还原真实的螺纹啮合状态，定位轴肩的端面与螺杆轴线的垂直度严格控制在安装公差范围内，保证安装后吊钩的受力方向与螺杆轴线重合，避免出现偏载受力的情况。

　　钩体表面的圆弧过渡全部做了圆角处理，没有尖锐棱角，既可以避免吊装作业时尖锐棱角割伤吊装带、钢丝绳等吊具，也能消除加工过程中的应力集中点，提升部件的整体疲劳寿命。在选型适配时，需要注意该吊钩的螺杆连接长度要匹配安装位的板厚，预留足够的螺纹啮合长度来保证连接强度，同时钩体的额定起重量要与起重设备的额定载荷匹配，严禁超载使用，安装完成后要检查螺母的锁紧状态，确认防松结构安装到位后再投入使用。
