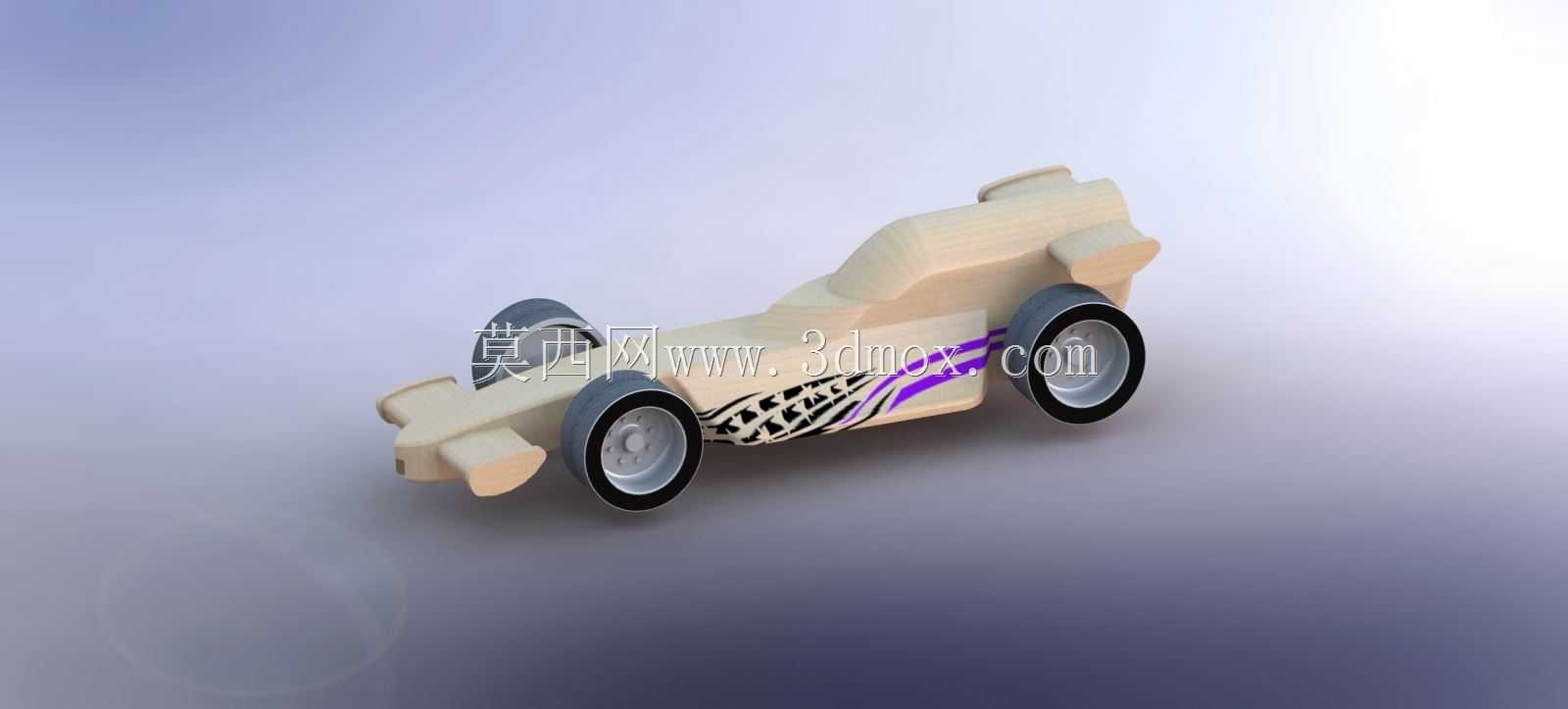

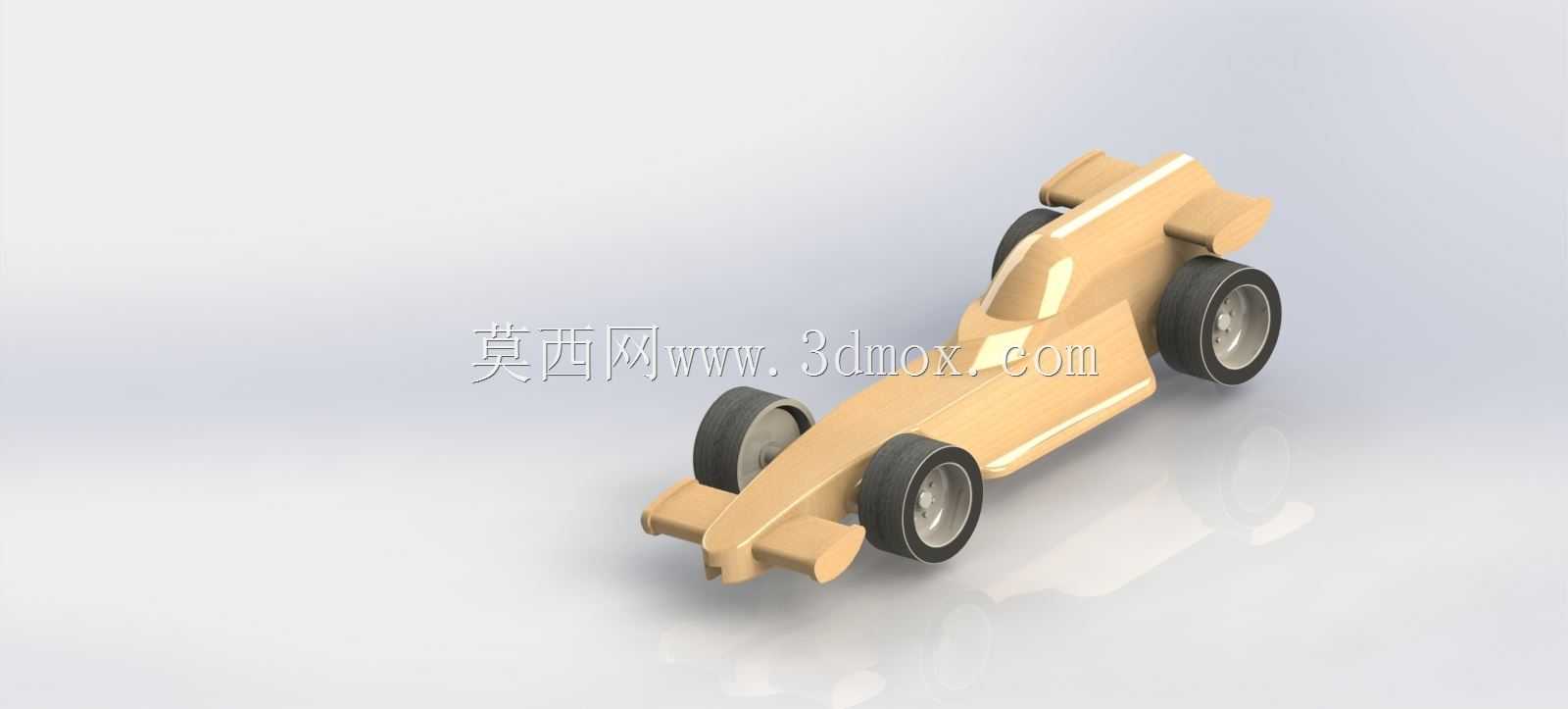

木质拼装F1竞速赛车结构设计

　　这款木质结构的F1竞速车模，在设计阶段优先考虑了板材加工的工艺适配性，整体轮廓完全贴合方程式赛车的空气动力学特征，同时规避了复杂曲面带来的加工难度，所有外露曲面均采用大曲率过渡处理，既保留了F1赛车的辨识度，也能适配常规的线切割、激光雕刻等板材加工工艺，不需要额外的五轴加工工序就能完成所有零部件的生产。从实际应用场景来看，这款结构既可以作为青少年科创教育的拼装实践教具，让参与者在组装过程中理解车辆轮系布局、重心匹配的基础工程逻辑，也可以作为桌面装饰摆件，或是木质拼装玩具的量产结构方案，适配DIY手工、文创周边等多个领域的使用需求。

　　在功能特性设计上，整车采用分层板材拼接的结构逻辑，没有使用额外的金属连接件，所有部件的连接都通过板材之间的榫卯卡位实现，轮轴位置预留了标准的圆轴安装孔位，可适配直径3mm到5mm的常规金属圆轴，车轮与轮轴之间预留了0.2mm的转动间隙，既不会出现轮组晃动的旷量，也能保证车轮转动顺畅无卡滞。车身前部的鼻锥结构做了加厚处理，避免拼装或使用过程中出现磕碰断裂的问题，两侧的前翼、后部的尾翼都与车身主体做了嵌入式卡位设计，安装后不需要额外粘接就能保持结构稳定，同时也方便拆卸更换不同造型的空气动力学套件。驾驶舱位置做了凹陷式的轮廓处理，还原真实F1赛车的开放式座舱特征，同时没有做多余的镂空设计，保证车身主体的结构强度，避免日常拿取过程中出现结构断裂。

　　设计过程中重点考量了重心分布的合理性，整车的重心位置落在前后轮轴间距的中点偏前15%的位置，和真实F1赛车的重心分布逻辑一致，既可以保证车辆滑行过程中的前轮导向稳定性，也能避免后轮抓地力不足出现打滑的问题。轮距设定为车身宽度的85%，前后轮距保持一致，轮拱位置做了圆弧过渡，刚好覆盖车轮上部1/3的区域，既还原了真实赛车的轮拱造型，也不会对车轮转动造成干涉。车身整体的离地间隙设定为5mm，既可以保证在平整桌面、木质地板等常规平面滑行时不会出现底盘剐蹭，也不会因为离地间隙过高导致整车重心上移，影响滑行过程中的稳定性。

　　安装边界方面，所有板材零件的厚度统一设定为8mm，适配市面上常规的椴木层板、松木板材的常规厚度，不需要对板材做额外的厚度刨削处理，所有拼接卡位的公差控制在0.1mm以内，既可以保证拼装时的插拔顺畅，也不会出现拼接后松动脱落的问题。轮轴的安装孔位同轴度公差控制在0.05mm以内，避免出现车轮偏摆、转动阻力过大的问题。车身总长控制在180mm左右，总宽控制在75mm左右，整体尺寸刚好可以单手握持，适配桌面摆放、手持把玩的使用需求，不需要占用过大的存放空间。尾翼部分采用分层拼接结构，上层尾翼板与车身主体的连接位做了三角加强筋处理，避免尾翼受到侧向力时出现断裂。车身侧面的导流槽造型采用浅浮雕式的凹陷处理，深度控制在2mm，既可以还原真实赛车的侧面导流特征，也不会因为开槽过深影响车身的整体结构强度。

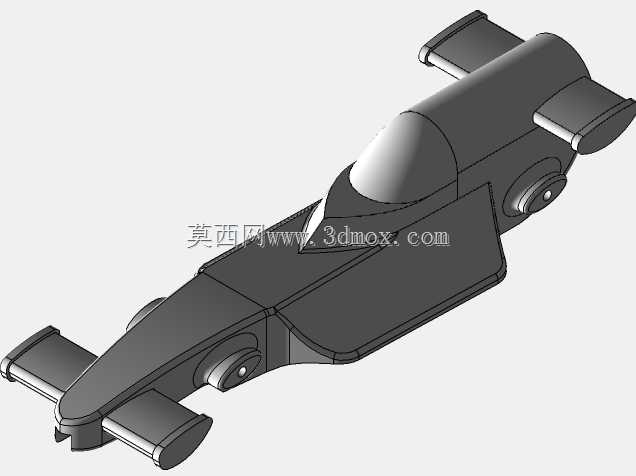

　　从结构验证的角度来看，这款设计在完成建模后做了完整的装配干涉检查，所有零部件在装配过程中都不会出现位置冲突，轮组转动全程没有剐蹭车身的问题，整车拼装完成后可以承受1.5m高度自由落体到木质平面的冲击，不会出现结构散架、部件断裂的问题，完全满足日常把玩、教学演示的使用强度要求。同时整个结构的零件总数控制在12个以内，拼装难度适中，没有复杂的装配工序，即使是没有机械拼装经验的使用者，也能在短时间内完成整车的组装，不需要额外的辅助工具。
