城市通勤自行车车架结构三维设计

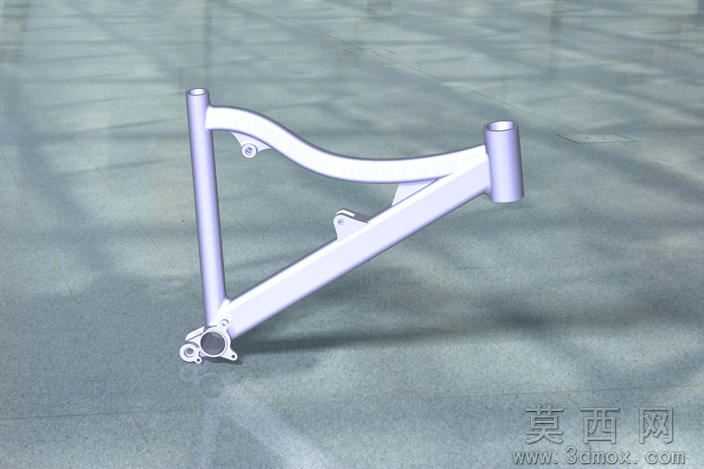

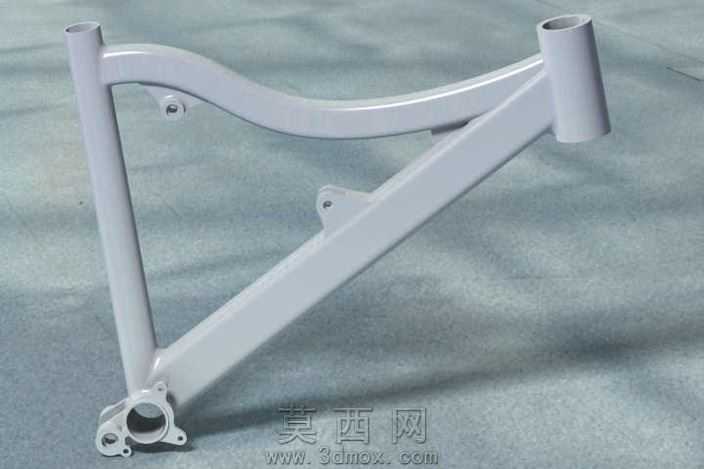

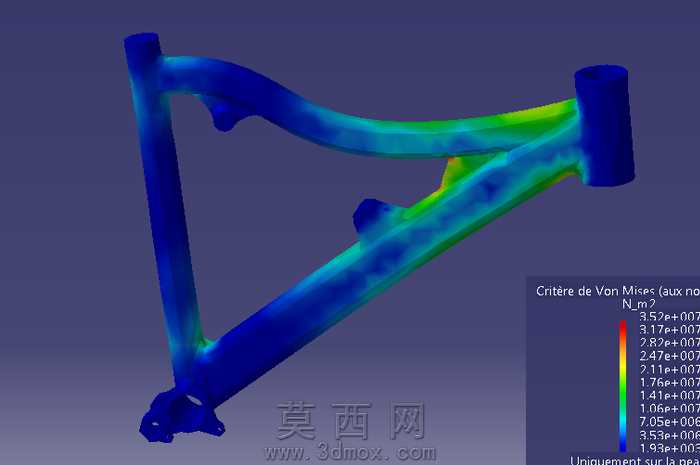

本作品为城市通勤类自行车车架的三维结构设计模型，建模阶段采用参数化特征建模思路，先以二维草图绘制车架各管材的中心走线，精准定位头管、中轴、后叉尾钩的核心安装基准坐标，确保各安装位的尺寸公差符合通用自行车零配件的装配标准。建模过程中对各管材衔接处做了平滑过渡处理，通过曲面放样、实体加厚的方式还原管材的壁厚特征，避免生硬拼接带来的结构应力集中问题，同时对车架上的刹车安装座、货架固定孔、走线卡扣位等细节特征做了精细化还原，每个安装孔的孔径、孔距都严格参照民用通勤自行车的通用规格设定，保证后续装配环节的兼容性。材质设置上，主体车架赋予哑光银灰色金属烤漆材质，模拟铝合金管材经表面喷涂处理后的质感，调整材质的粗糙度、反射率参数，让渲染效果更贴近真实量产车架的视觉表现，同时区分了头管、中轴位置的金属原色切削面，还原加工后的金属质感。结构设计层面，采用经典的斜梁通勤车架几何，上管做微弧下沉设计，降低跨高门槛，适配不同身高的骑行人群，下管采用加粗变径管材提升整体刚性，后上叉与后下叉的夹角经过反复调整，兼顾骑行过程中的滤震性能与踩踏发力的传导效率，对五通位置做了加厚补强设计，提升高频踩踏下的结构强度。设计过程中同步完成了车架的受力模拟分析，针对骑行时的垂直载荷、踩踏扭转载荷、侧向冲击载荷做了结构校核，调整各管材的壁厚分布，在保证整体结构强度满足日常通勤使用需求的前提下，尽可能优化管材用料，控制车架整体重量，兼顾实用性与轻量化需求。模型整体结构完整，特征清晰，可用于自行车结构教学、新品外观方案验证、零配件适配模拟等场景。
