机械减速器本体装配结构三维设计

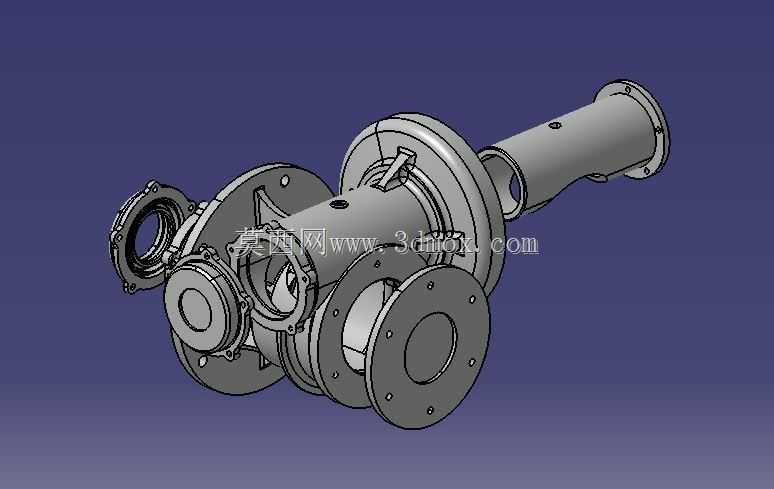

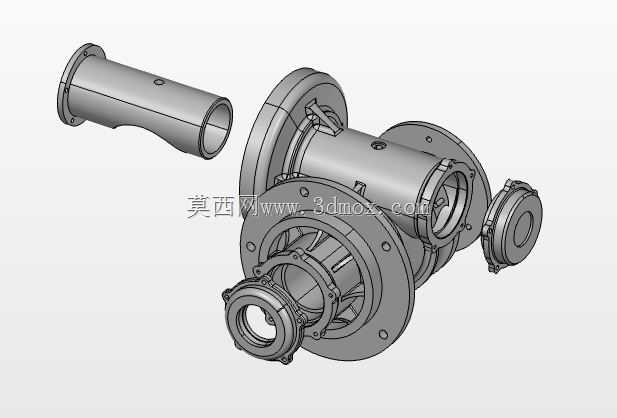

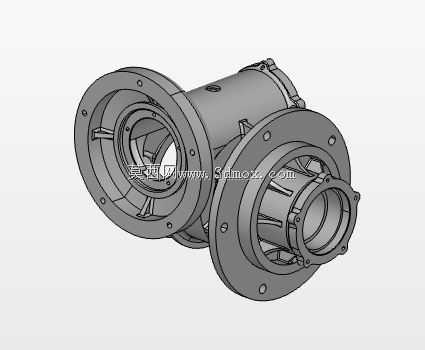

　　在工业传动系统的实际落地场景中，减速器本体是整套减速装置的核心承载基体，其结构设计直接决定了整套传动单元的运行稳定性、载荷传递效率与服役寿命，广泛适配轻工输送线、小型化工搅拌装置、食品加工传动工位、自动化物料搬运设备等对传动扭矩有明确减速增扭需求的场景，区别于集成度更高的成品减速器，该本体结构预留了充足的内部零件装配空间，可根据实际工况匹配对应参数的齿轮组、传动轴与密封组件，适配不同速比、不同载荷等级的传动需求。从结构功能层面来看，该本体采用多法兰对接的分体式装配设计，主筒体作为核心承载腔，内部预留了轴系安装的同轴定位基准面，可同时容纳多级齿轮传动组件的布置，筒体上分布的多组法兰接口分别对应输入端连接、输出端对接、侧装附件安装、

　　端盖密封固定等功能，每处法兰端面都加工有对应规格的螺栓孔位与密封槽结构，能够保证装配后结合面的密封性能，避免传动润滑介质泄漏，同时抵御外部粉尘、水汽进入腔体内部损伤传动零件。侧置的筒状延伸结构为独立的轴承座安装腔，可用于布置输入轴的支撑轴承组件，该结构与主腔体采用一体化铸造成型后精加工的工艺路线，能够保证输入轴与主腔体内传动组件的同轴度公差，避免轴系运转过程中出现偏载、异响等问题，延伸筒体上预留的定位小孔可用于安装润滑油位检测元件或者透气塞组件，满足腔体内部压力平衡与润滑状态监测的需求。从设计思路的工程逻辑出发，该本体在建模阶段优先确定了各轴系的空间位置基准，以主腔体的中心轴线为核心设计基准，依次推导输入轴、中间轴、

　　输出轴的安装位坐标，所有法兰的安装孔位均采用圆周均布的设计逻辑，既能够保证连接受力的均匀性，也能降低加工过程中的工装调整难度，减少生产环节的工艺成本。本体的壁厚设计根据不同位置的受力状态做了差异化处理，主腔体承载传动载荷的区域壁厚做了加厚处理，法兰连接位置设置了加强筋结构过渡，避免螺栓紧固过程中出现应力集中导致的壳体开裂，而非承载区域的壁厚做了合理减薄，在保证结构刚性满足设计要求的前提下，尽可能降低本体的整体重量，减少设备运行过程中的无效载荷。在安装边界与尺寸适配层面，该本体的输入端法兰尺寸适配常规的伺服电机、YE系列三相异步电机的标准安装止口，可直接通过螺栓对接标准规格的驱动电机，无需额外加工过渡连接法兰；

　　输出端法兰可对接设备的工作机构主轴，或者配套的联轴器、传动链轮等组件；本体底部预留的安装基准面可通过螺栓固定在设备的安装机架上，安装孔位的间距符合常规传动设备的安装尺寸规范，能够直接替换同规格的老旧减速器本体，降低设备改造的适配成本。所有端盖的配合止口尺寸均采用公差带的基孔制配合设计，能够保证端盖装配后的定位精度，同时适配标准规格的骨架油封、O型密封圈等密封件，无需定制非标密封配件，降低后期设备维护的配件采购难度。在实际装配流程中，该本体的结构设计充分考虑了装配工艺性，各腔体内部的过渡位置均做了倒角处理，避免装配过程中刮伤传动零件的配合面，较大的腔体开口能够方便操作人员依次装入传动轴、齿轮、轴承、隔套等内部组件，端盖安装后可通过调整密封件的压缩量来适配不同转速工况下的密封需求，本体上预留的注油、排油孔位位置符合润滑流程的操作逻辑，注油孔位于腔体侧面合理高度位置，可保证润滑油位达到设计要求的浸没深度，排油孔位于腔体最低位置，能够在设备维护时彻底排空腔体内的废润滑油，减少残留旧油对新润滑介质的性能影响。
