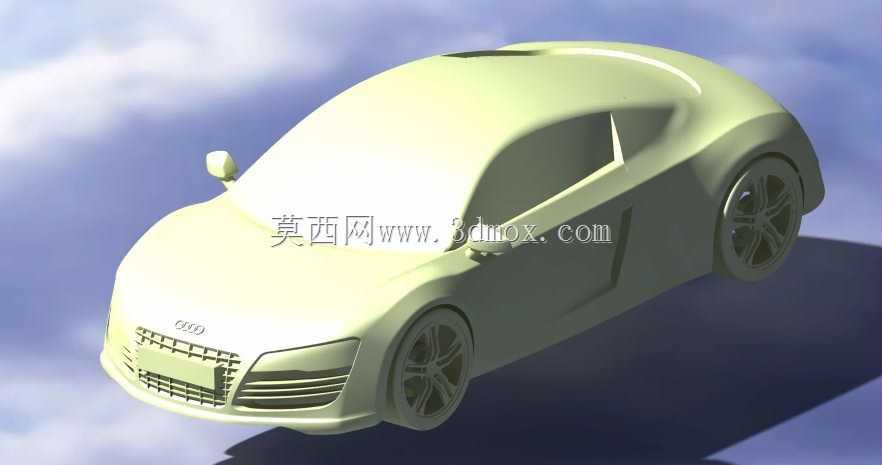

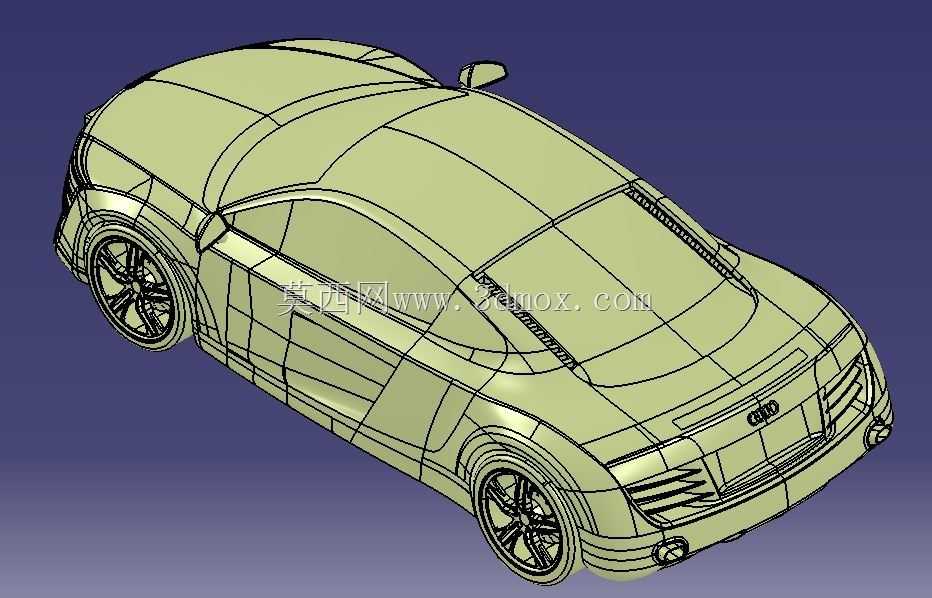

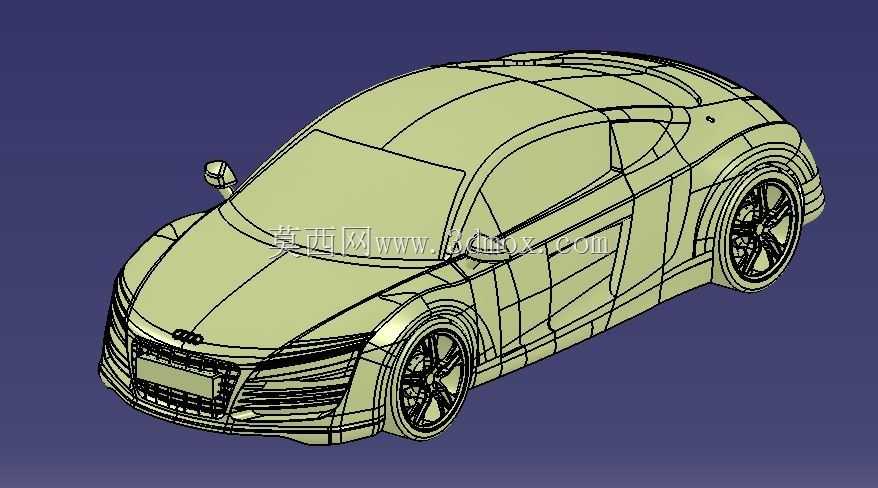

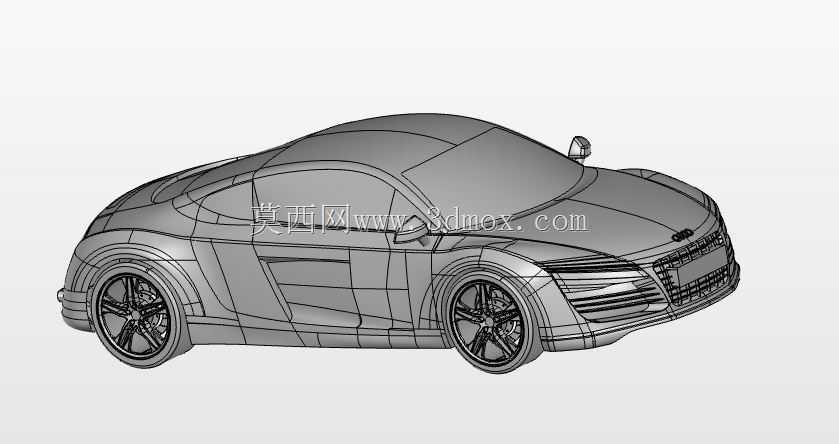

奥迪R8跑车外观曲面结构设计

　　这款双门高性能跑车的外观曲面建模，核心围绕量产跑车的空气动力学需求与造型辨识度展开，建模过程中优先还原实车的曲面流畅度，兼顾外饰件的装配边界合理性。从实际应用场景来看，该模型可用于汽车造型评审阶段的油泥模型参考、外饰件结构开发的基础数模、高校汽车设计专业的曲面建模教学案例，也可作为改装件开发的基准数据，适配空气动力学套件的匹配验证工作。

　　建模过程中，车身侧面的腰线采用连续G2曲率过渡，从翼子板处的轮拱曲面自然延伸至车尾，既保证了光影下的线条流畅感，也匹配实车冲压成型的工艺可行性，避免出现曲面曲率突变导致的冲压开裂问题。车头部分的进气格栅区域预留了保险杠、大灯总成的安装止口，曲面分块完全遵循量产车的外饰拆分逻辑，前唇的突出尺寸与车身宽度的比例严格参照实车参数，保证接近角参数符合高性能跑车的通过性设计要求，不会出现前唇过低导致的日常行驶刮蹭问题。

　　车尾部分的溜背线条从A柱顶端顺滑过渡至尾箱盖，集成的尾翼曲面与后挡风玻璃的衔接处做了曲率连续处理，可在高速行驶时为车尾提供足够下压力，降低高速行驶时的空气升力，提升行驶稳定性。后轮拱的外扩曲面既匹配宽胎的安装空间，也形成了明显的肌肉感造型，轮拱与轮胎之间的间隙预留了悬架跳动的安全距离，避免满载或者颠簸路面行驶时轮胎与轮拱发生干涉。

　　车门部分的曲面建模预留了门把手、后视镜、侧裙的安装定位点，后视镜的安装基座曲面与车门钣金完全贴合，避免出现装配间隙不均的问题，侧裙的下沿曲面做了内收处理，可引导车侧气流快速通过，降低车底乱流对行驶稳定性的影响。车窗边框的曲面压合边预留了玻璃升降的运动空间，密封胶条的安装槽位也在曲面建模时做了同步预留，保证后续结构设计时不需要重新调整外表面曲面。

　　整车的外表面曲面拆分完全遵循汽车外饰的开发流程，所有外露曲面的曲率变化都经过光影检查，保证不同角度下的反光效果连贯自然，没有突兀的折角或者凹陷。车身的整体宽度、轴距、前后悬的尺寸比例都严格参照实车参数，保证模型的比例准确性，可直接用于渲染展示、3D打印验证等场景，也可作为基础数模进一步细化内部的结构件、底盘系统等部件。在建模逻辑上，采用从整体轮廓到局部细节的递进式建模思路，先搭建整车的三视图基准线，勾勒出车身的主要轮廓控制线，再通过边界混合、曲面填充等方式生成大面，待大面的曲率、光影效果符合要求后，再逐步拆分出各个外饰件的分缝，添加细节特征，这种建模方式可以保证整体曲面的连贯性，避免局部细节调整时影响整体造型的协调性。

　　针对高性能跑车的空气动力学需求，车身底部的曲面做了平整化处理的预留，可引导气流快速从车底流出，配合车尾的扩散器结构进一步提升下压力，车侧的进气口曲面做了内倾设计，可引导气流进入刹车系统散热通道，为制动系统提供足够的冷却气流，避免连续高强度制动时出现热衰减问题。所有外饰件的分缝间隙都按照量产车的工艺标准预留，保证后续做结构设计时，各个部件之间的装配间隙符合公差要求，不会出现干涉或者间隙过大的问题。
