拖缆臂头牵引滑轮结构设计

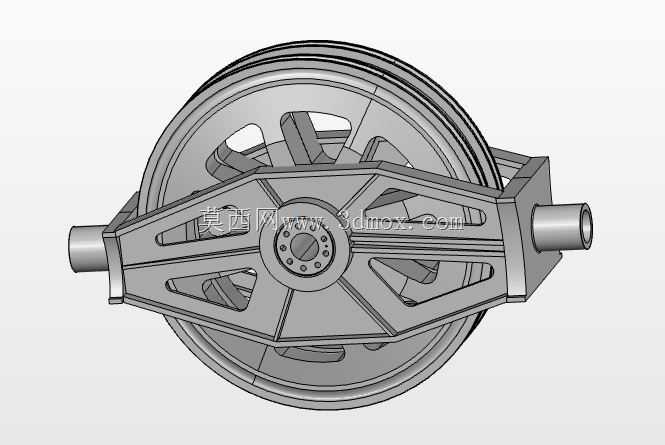

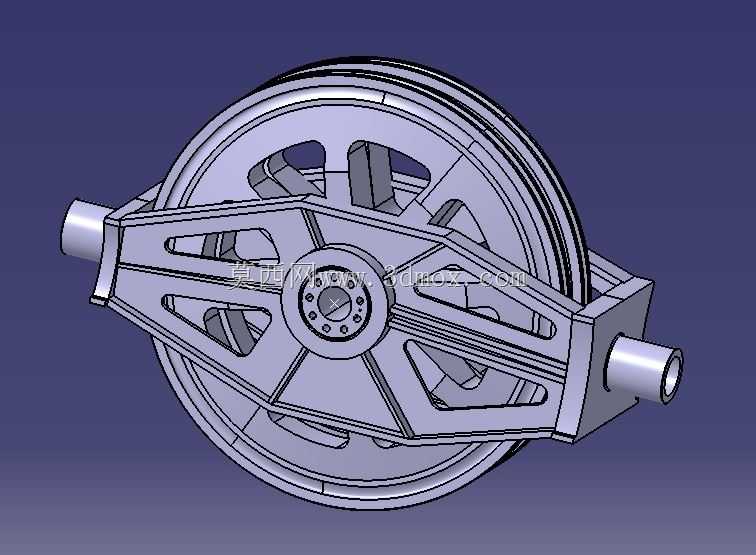

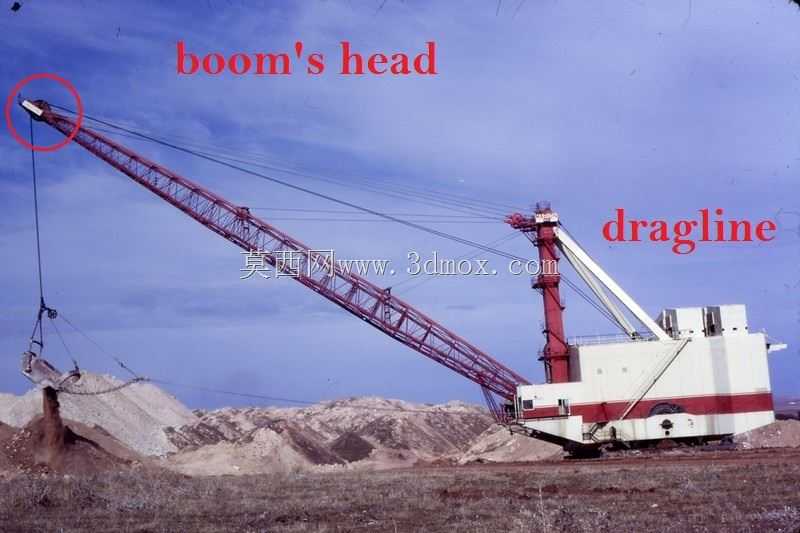

　　在港口起重、矿山索道、重型移运设备的缆索作业场景中，拖缆臂头是直接承担缆绳导向、载荷传递的核心执行构件，其结构合理性直接决定缆绳使用寿命与作业安全系数。本次设计的拖缆臂头为不带轴承的集成式牵引臂头部结构，整体采用对称式框架布局，核心承载轮为大直径多槽导向滑轮，滑轮轮缘采用圆弧过渡槽型，槽面粗糙度控制在Ra3.2以内，可适配多股钢缆、合成纤维缆的滑动导向需求，避免缆绳在变向过程中出现硬折、跳槽问题。

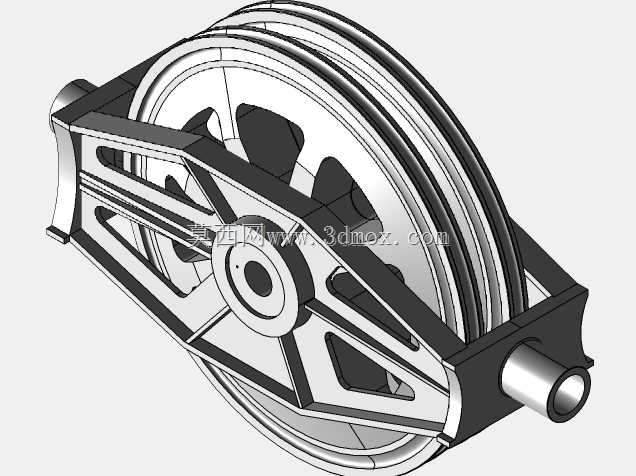

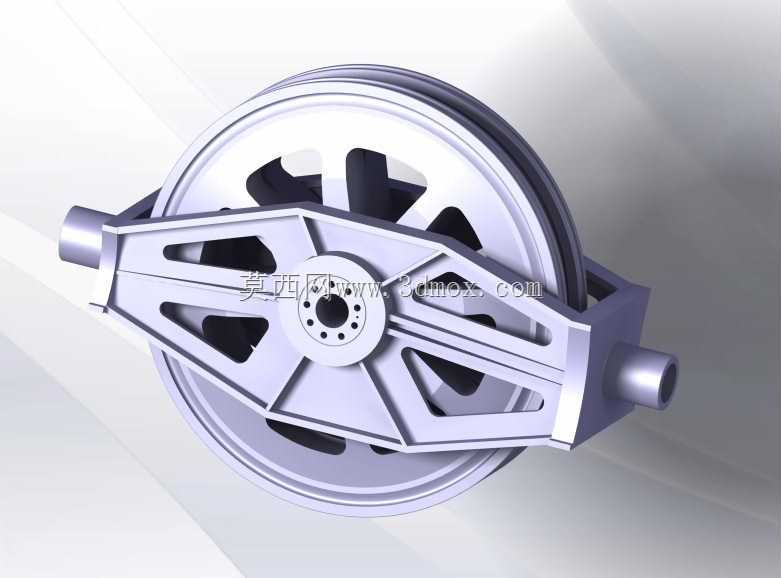

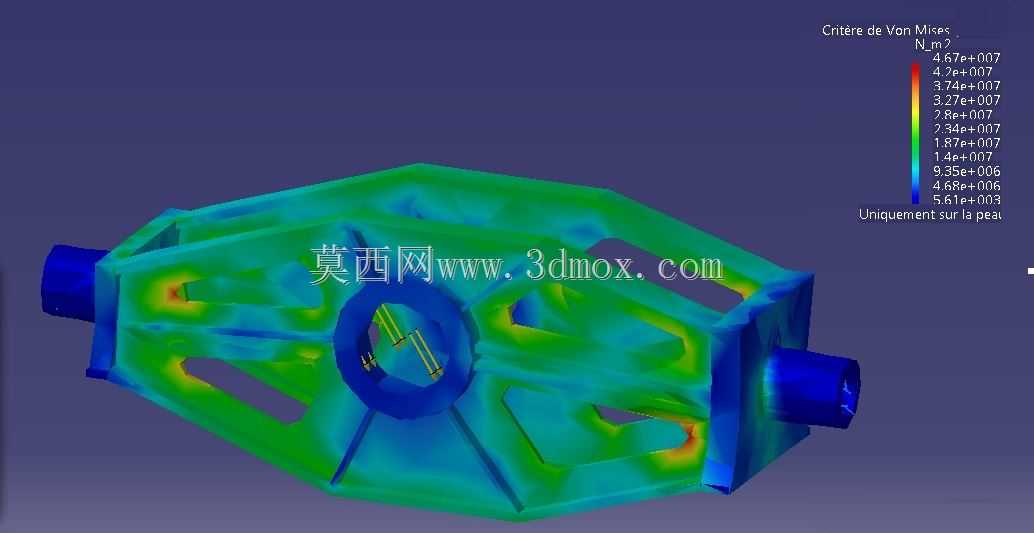

　　从结构设计逻辑来看，该臂头摒弃了传统分体式轴承座的装配方案，将两侧支撑臂与中部安装轴座做一体化铣削成型处理，支撑臂采用镂空三角筋布局，在保证整体抗弯截面模量的前提下，有效降低了构件自重，减少臂头伸展时的前端倾覆力矩。两侧伸出的安装轴为等直径圆柱结构，轴端预留有定位销孔与密封槽位，可直接与拖缆臂的主臂杆做套接装配，安装时无需额外加工适配法兰，仅需通过穿销锁定即可完成固定，适配现有主流吨位拖缆臂的安装接口尺寸，安装边界控制在轴伸长度120mm、轴径80mm的通用规格范围内，可直接替换同规格老旧臂头构件，无需对主臂结构做二次改造。

　　滑轮与支撑臂的连接采用中部固定芯轴结构，芯轴与两侧支撑臂采用过盈配合压装，滑轮内孔直接与芯轴做滑动摩擦配合，使用时可通过支撑臂上预留的注油孔定期加注润滑脂，形成稳定的油膜降低摩擦阻力，这种无外置轴承的结构设计，可有效避免港口、矿山等多粉尘、高湿度作业环境下，轴承密封失效进沙导致的卡滞问题，大幅降低野外作业场景下的维护频次。滑轮轮体采用辐条式镂空结构，辐条截面为工字型，在保证轮体径向承载能力的同时，减少了轮体转动惯量，缆绳牵引力出现波动时，轮体可快速跟随缆绳线速度调整转动状态，避免缆绳与轮槽之间出现滑动摩擦造成的缆绳磨损。

　　在实际作业场景中，该拖缆臂头可适配10-20mm直径的各类作业缆绳，单轮额定承载载荷可达5t，能够满足门式起重机移运电缆、索道牵引索导向、重型设备移位缆绳变向等多种作业需求。臂头整体框架的棱边均做了R5以上的圆角倒钝处理，避免作业过程中缆绳晃荡触碰棱边造成的缆绳割伤，同时也能减少安装维护过程中构件棱角对作业人员的磕碰伤害。支撑臂上的镂空槽位除减重作用外，还可作为缆绳防跳挡杆的安装位，作业时可在槽位内穿装横向挡杆，挡杆与滑轮轮缘的间隙控制在5mm，即使缆绳出现瞬间松弛跳槽，也会被挡杆限制在轮槽范围内，不会出现脱槽引发的作业事故。

　　从安装适配性角度来看，该臂头的整体外形尺寸控制在轮径400mm、总宽度320mm的范围内，安装后臂头前端的回转半径不超过220mm，在拖缆臂俯仰、回转作业过程中，不会与臂架上的其他走线管、防护栏发生运动干涉。芯轴两端采用闷盖封堵结构，可避免雨水、粉尘进入芯轴与滑轮的配合面，延长滑动摩擦副的使用寿命，日常维护仅需每作业200小时通过注油孔补充一次润滑脂即可，无需拆解构件做深度保养，适配野外连续作业的使用需求。不同于带外置轴承的臂头结构，该设计的滑动配合面接触面积更大，在承受冲击载荷时不会出现轴承滚道点蚀、保持架碎裂的问题，在缆绳张力频繁波动的重载作业场景下，结构可靠性更高，全生命周期内的维护成本仅为传统带轴承臂头的30%左右。
