家用泳池太阳能管控终端结构设计

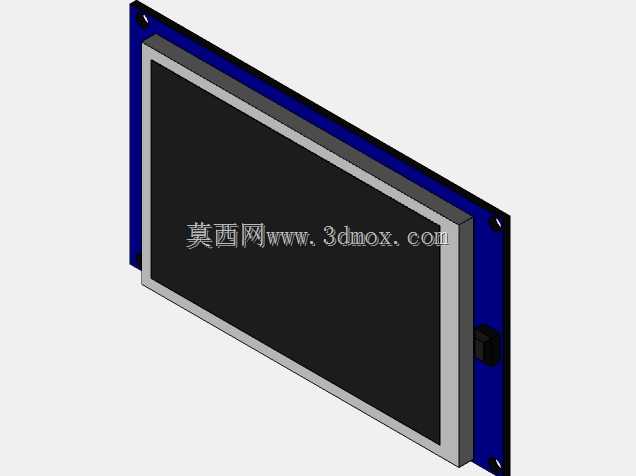

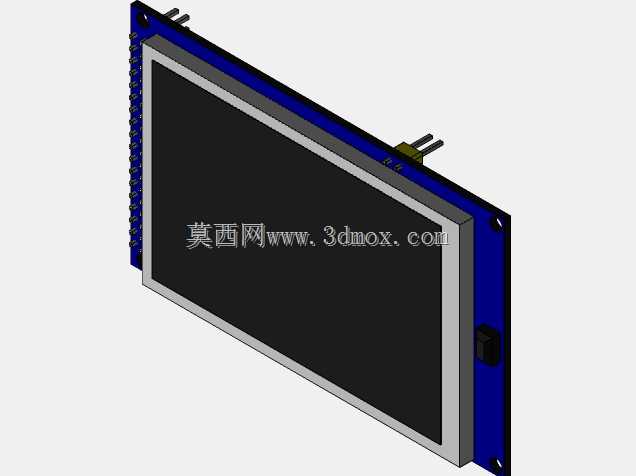

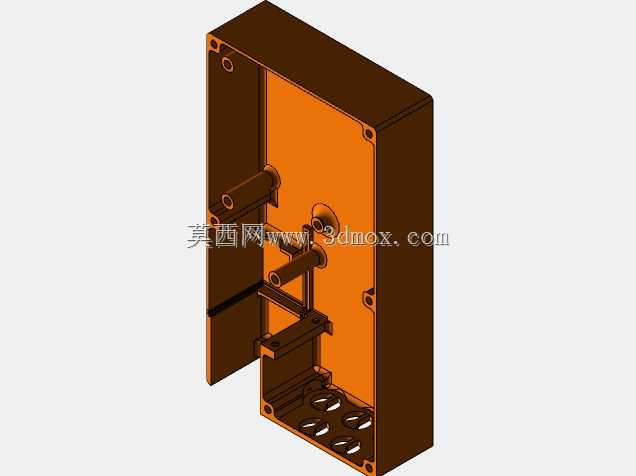

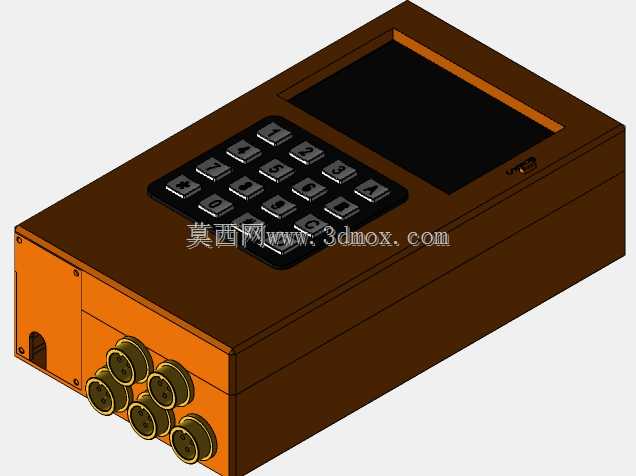

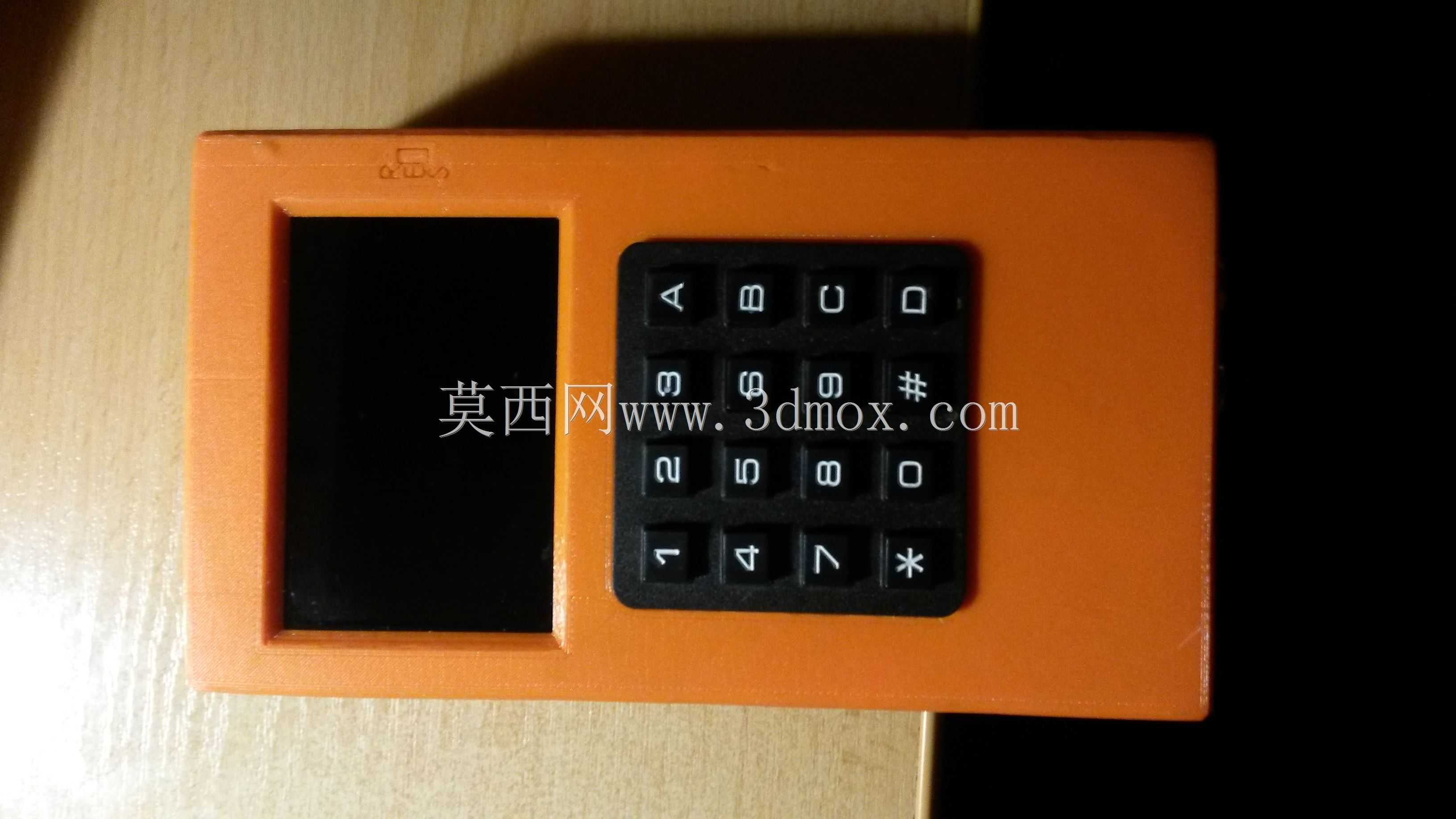

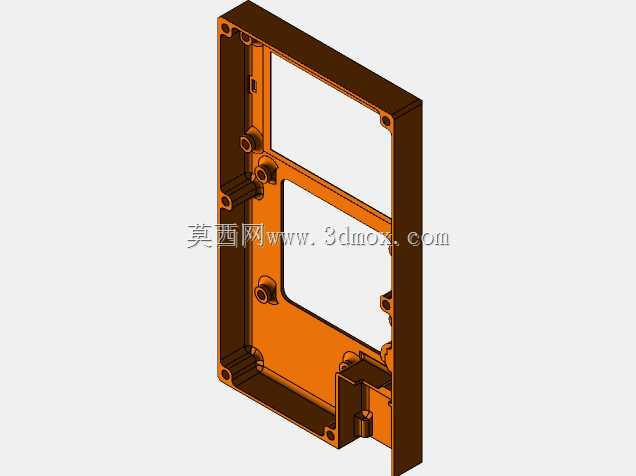

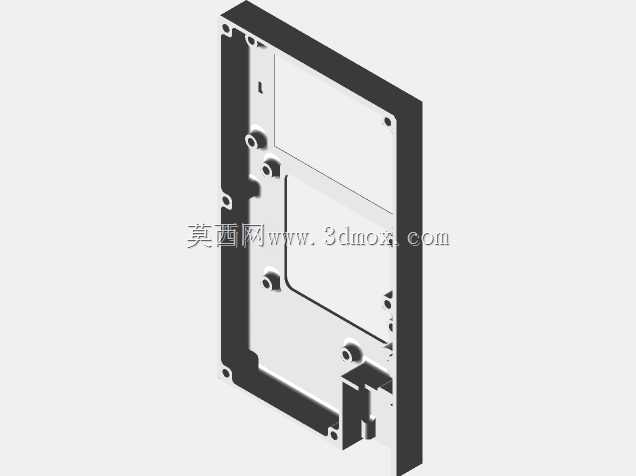

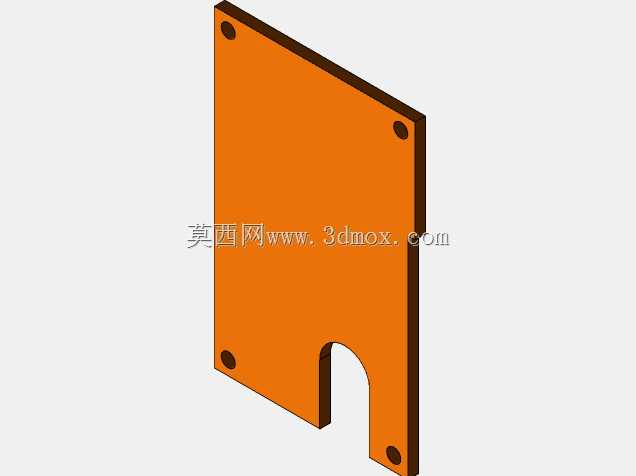

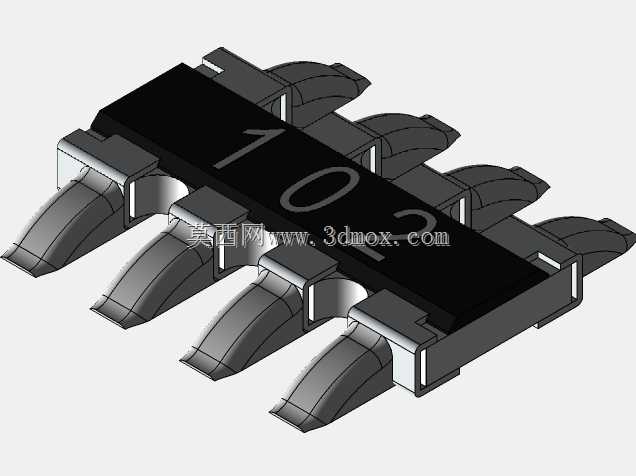

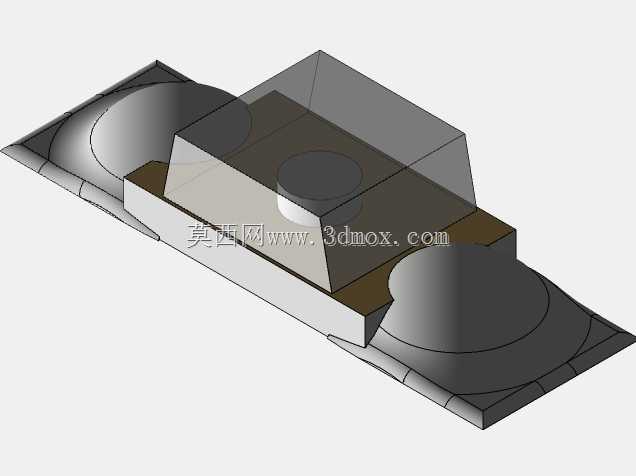

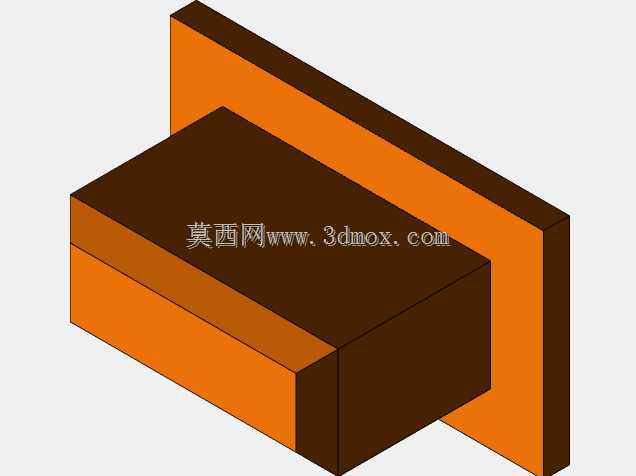

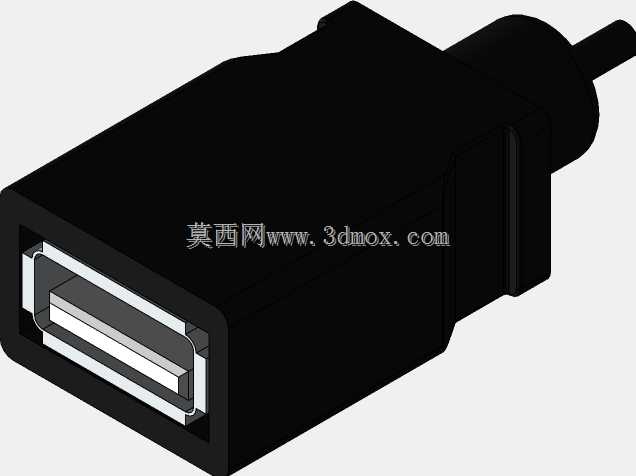

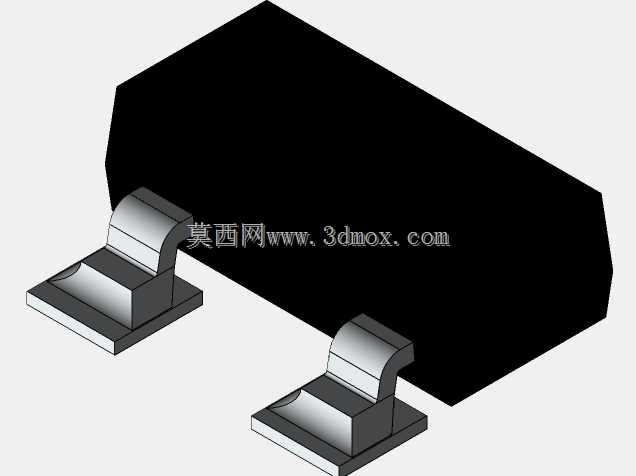

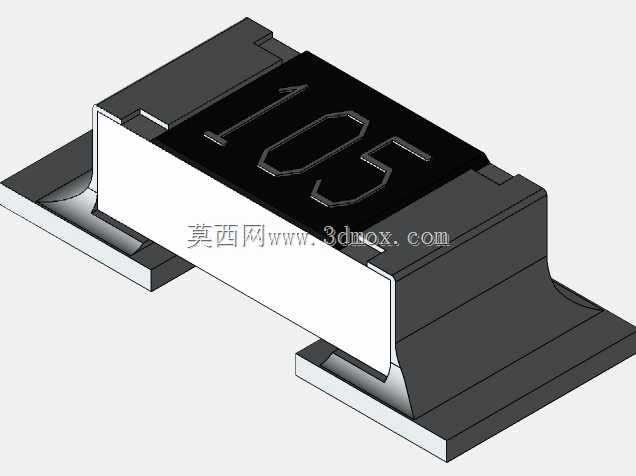

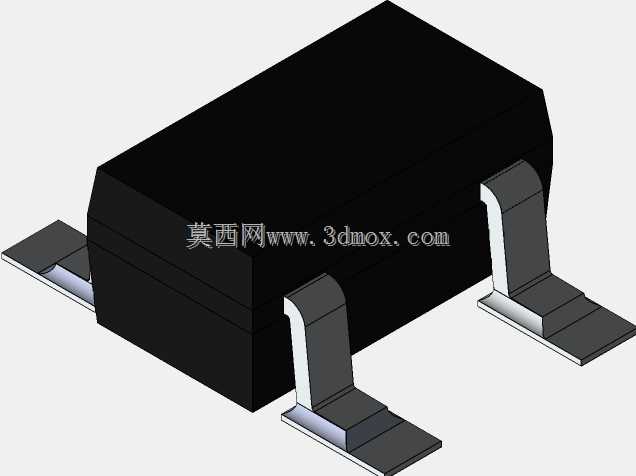

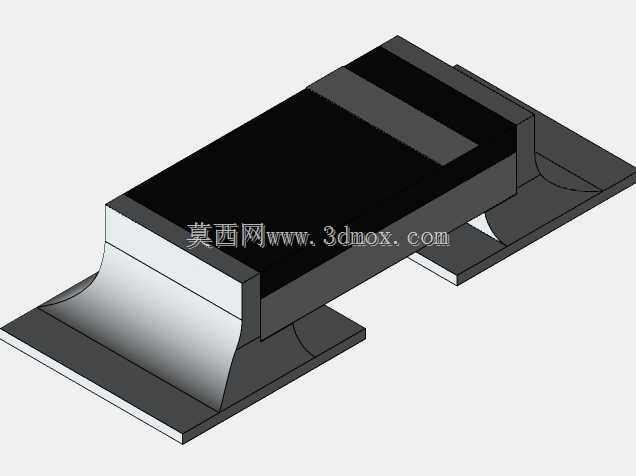

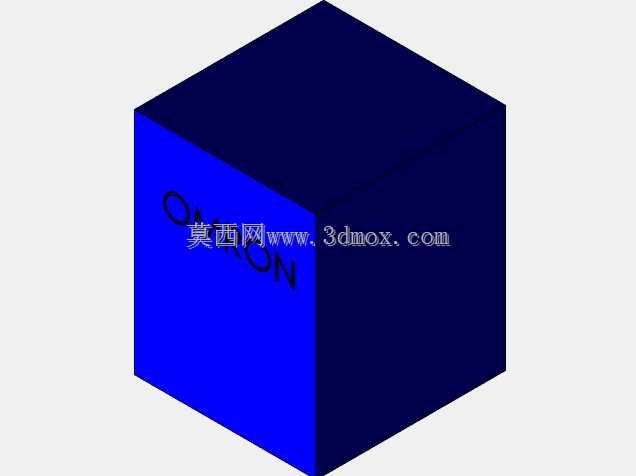

　　这款嵌入式管控终端的设计初衷，是解决家庭户外泳池日常运维中多设备分散管控、户外供电布线麻烦的实际痛点，适配小型私家泳池的日常使用场景，同时兼顾太阳能供电的低功耗运行需求，整体结构围绕户外安装的防护性、操作的便捷性展开设计。从实际使用场景来看，私家户外泳池的管控设备往往需要安装在池边就近位置，常年面临潮湿、溅水、日晒的环境，因此壳体采用一体化硬质结构设计，外壳做了圆角过渡处理，避免尖锐棱角在池边活动时造成磕碰，整体外轮廓尺寸适配常规墙面暗装或明装的预留空间，安装时可直接嵌入预留的墙槽内，外露面与墙面齐平，既减少户外落灰积水的缝隙，也能避免无关人员随意触碰内部接线。正面布局分为显示与操作两个独立区域，左侧为显示屏安装位，预留的3.

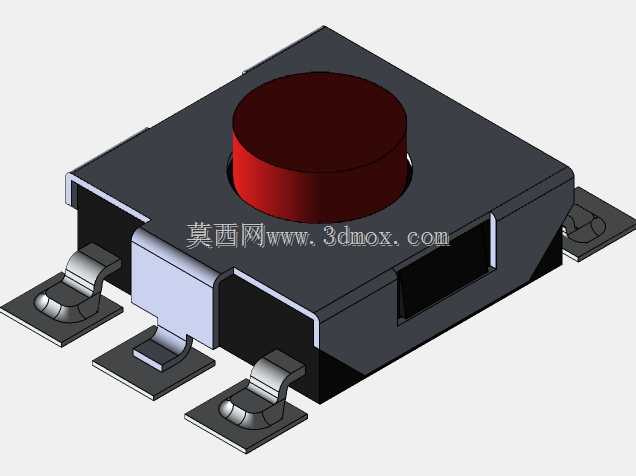

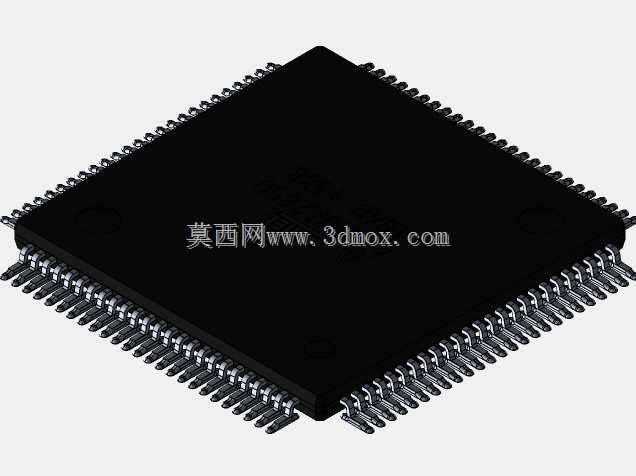

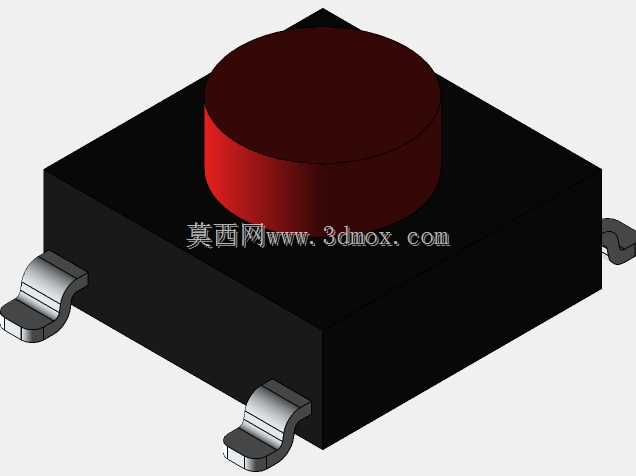

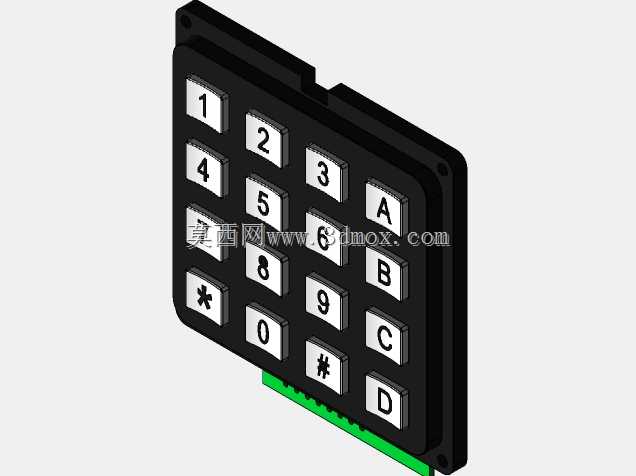

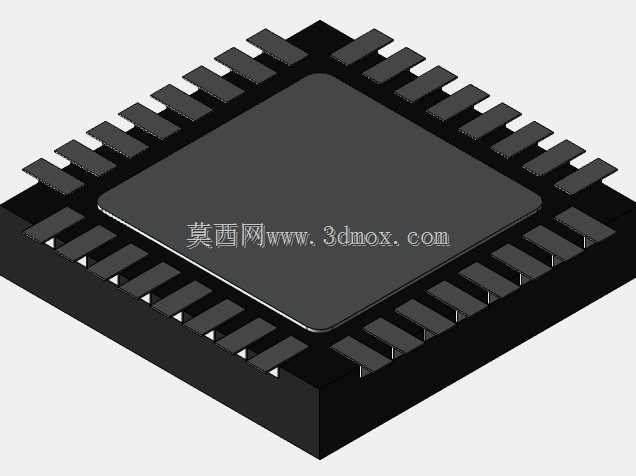

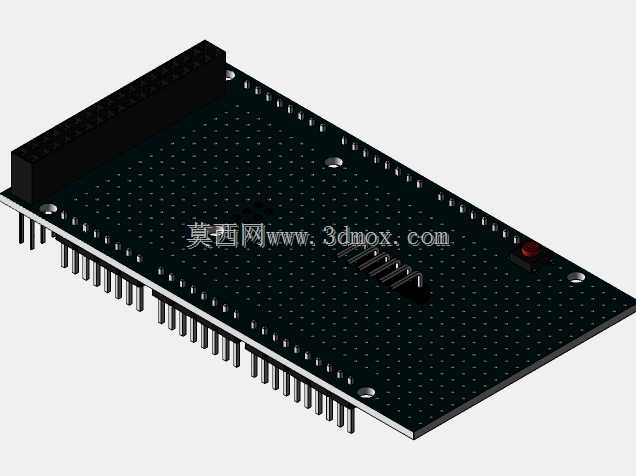

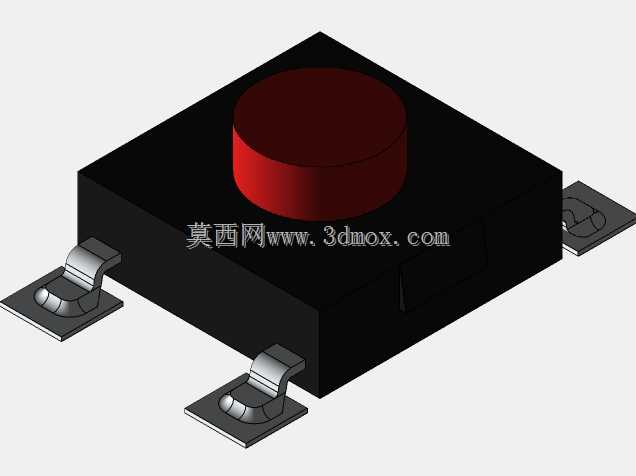

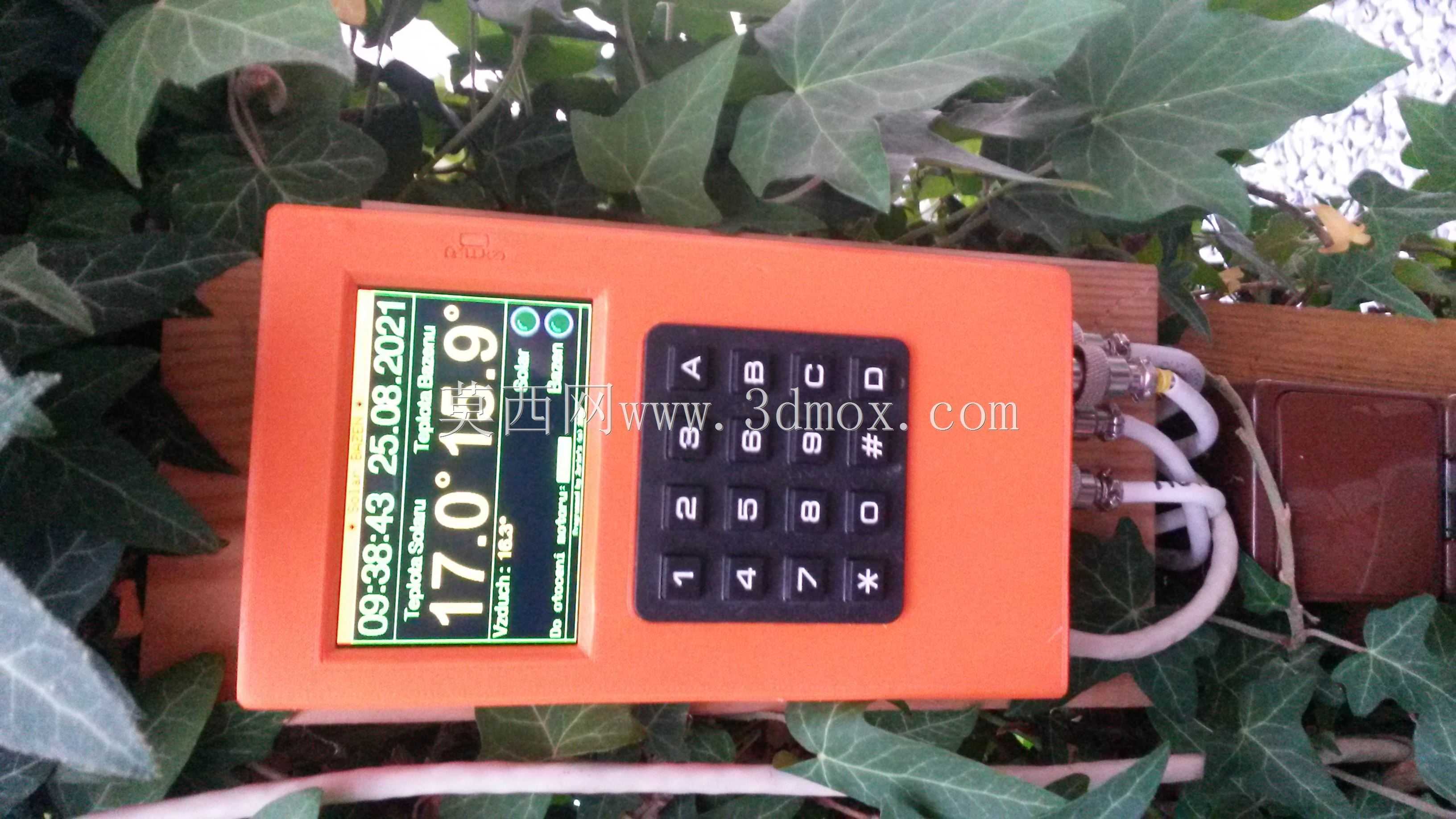

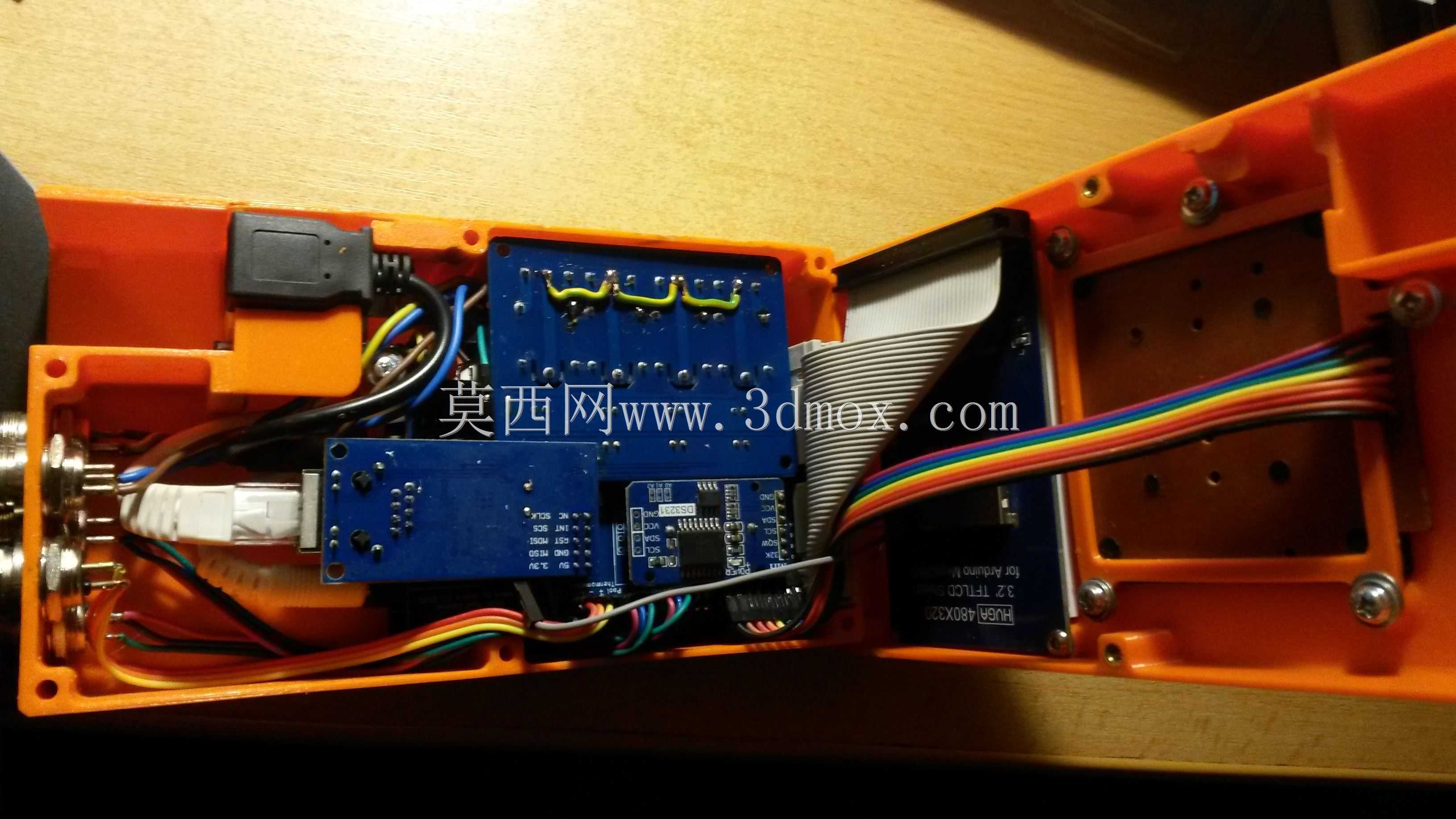

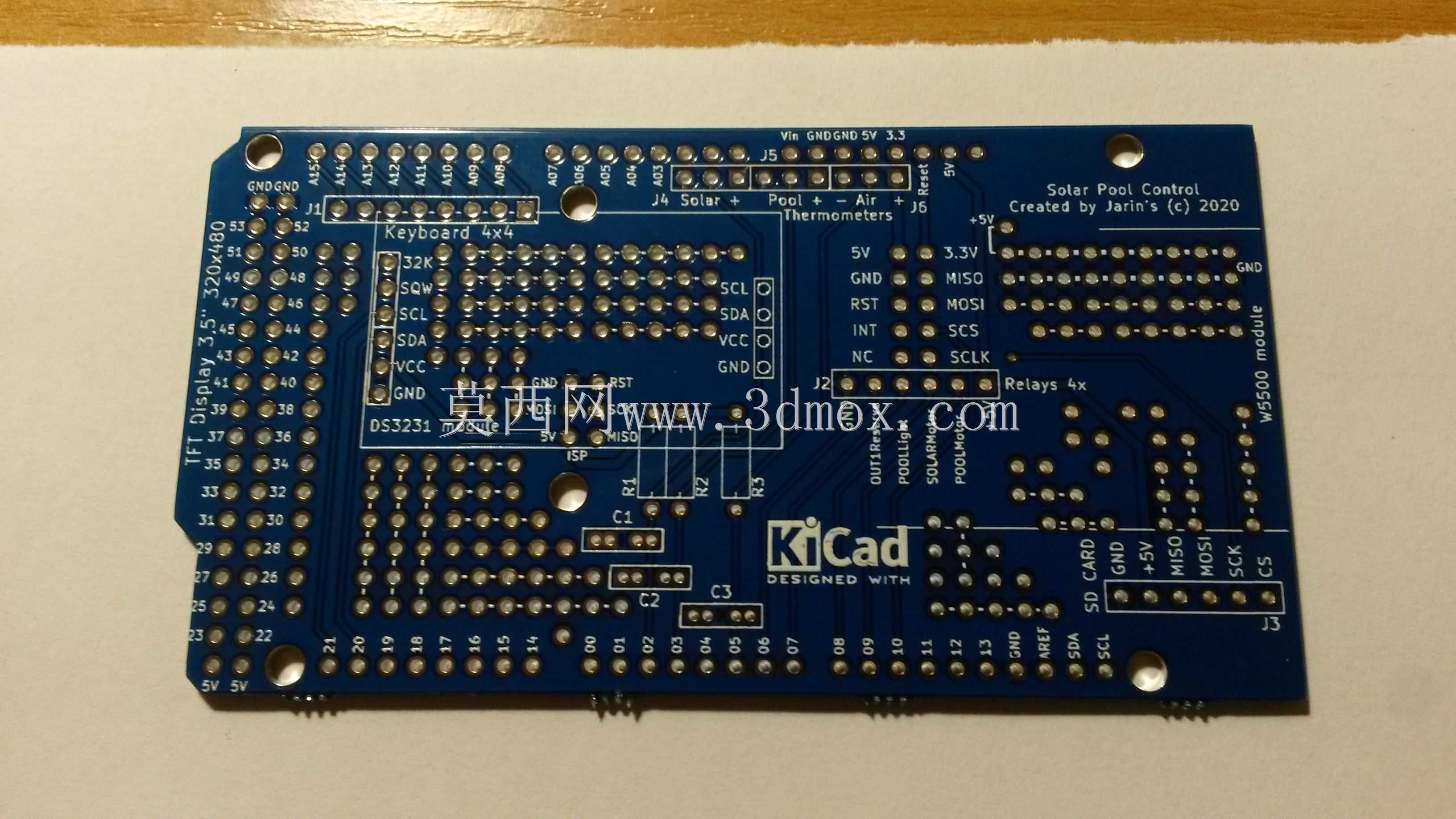

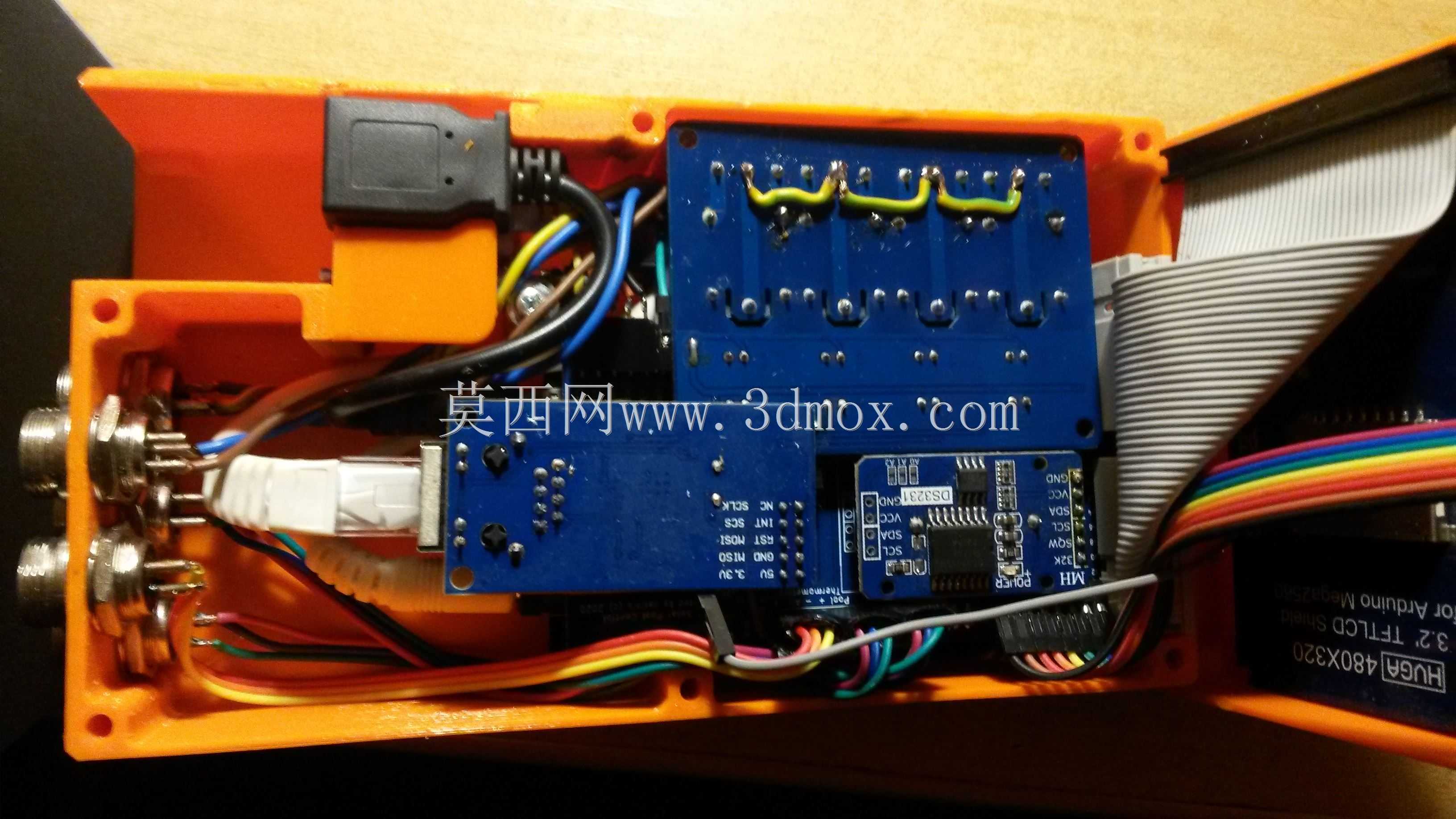

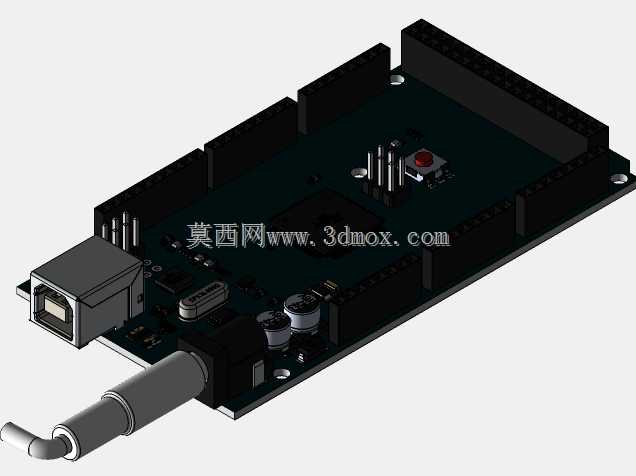

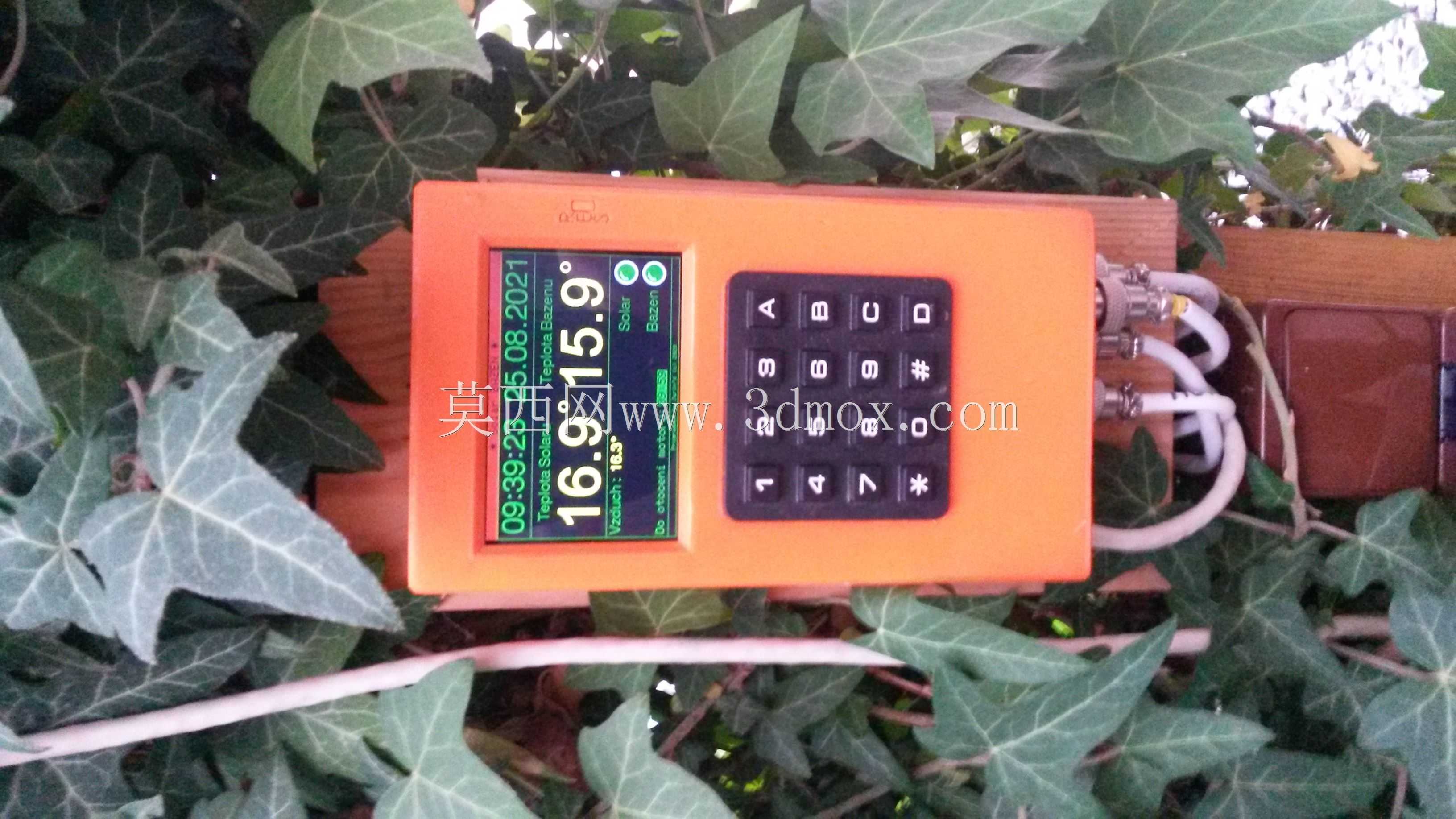

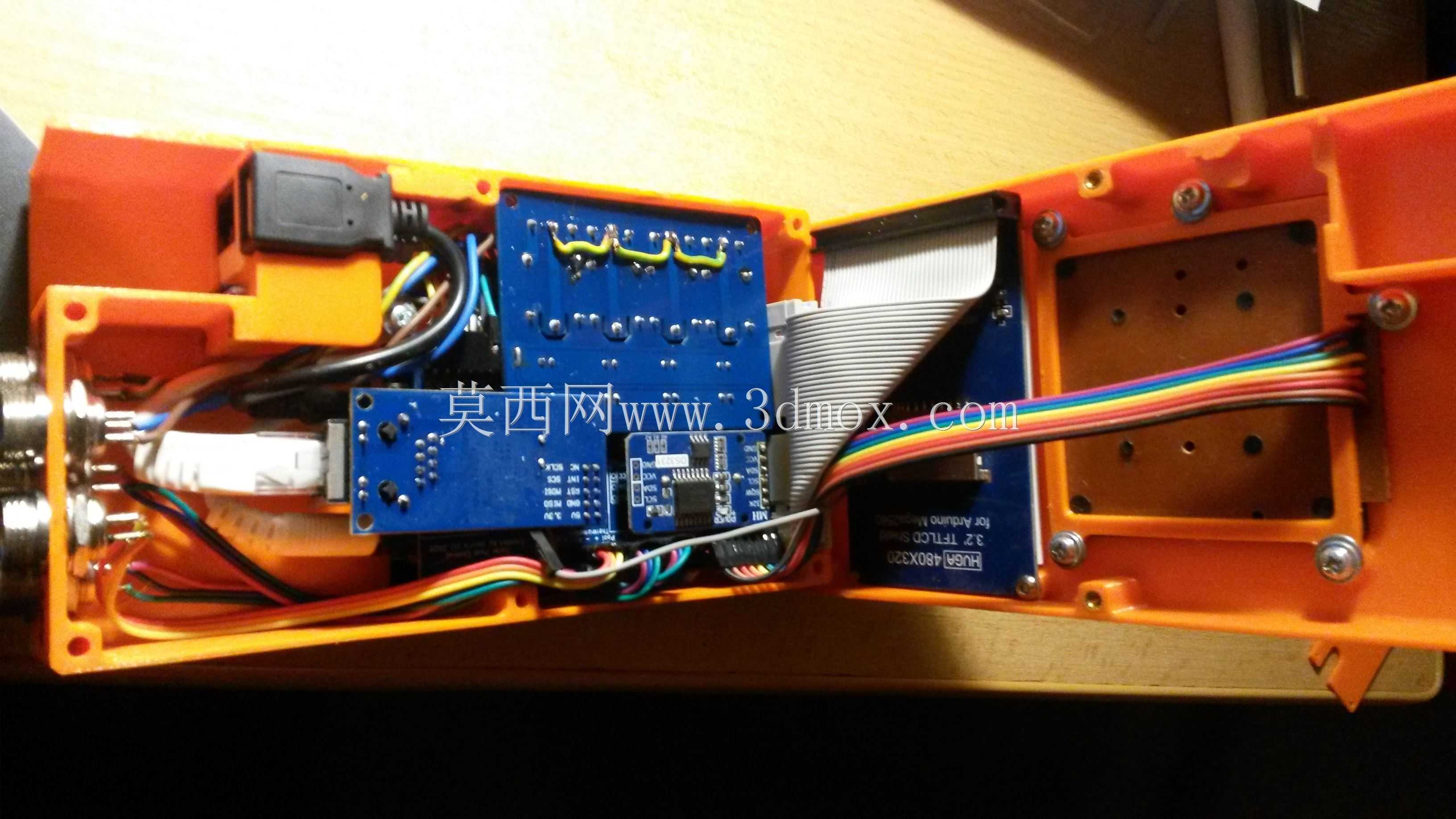

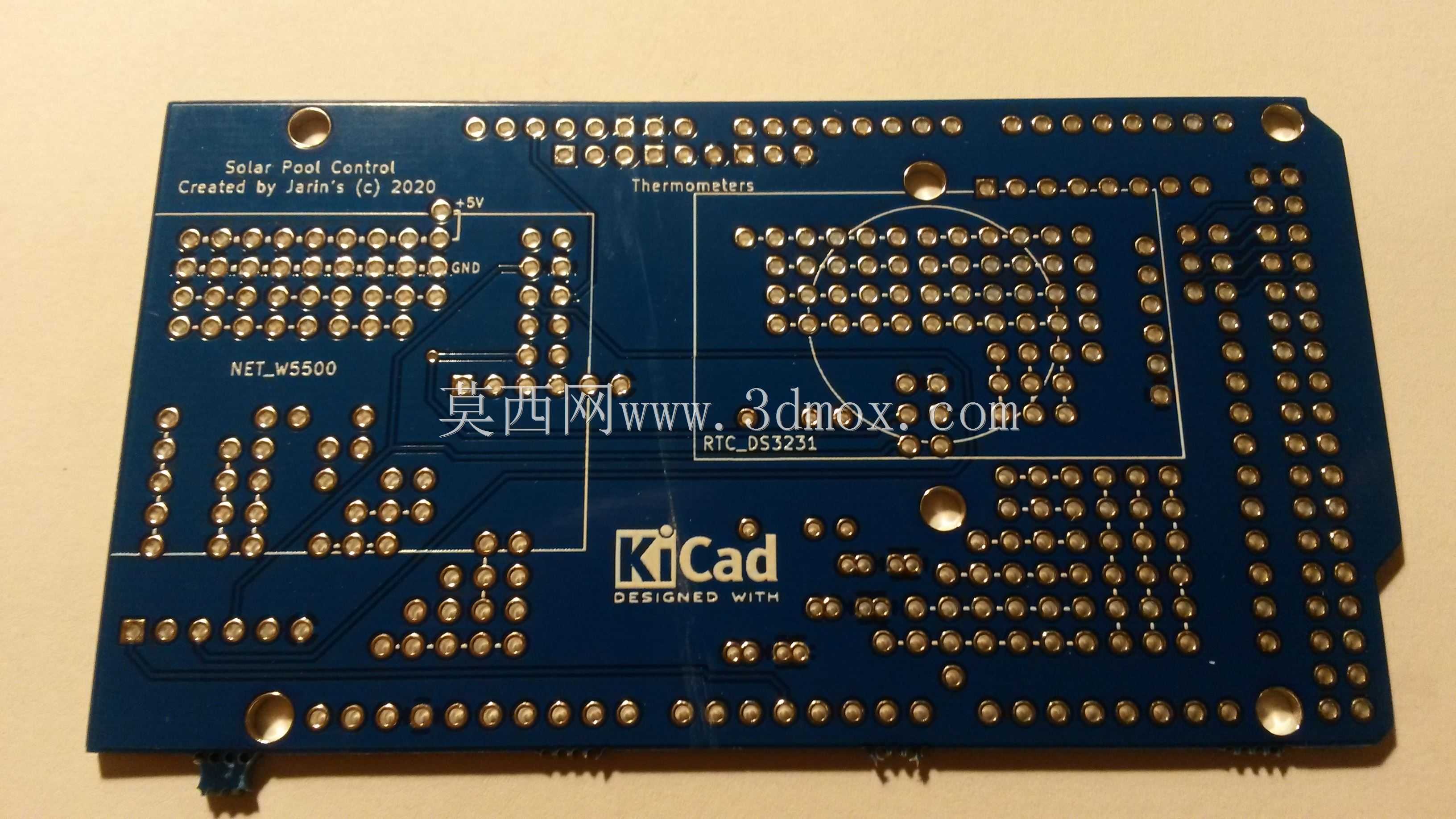

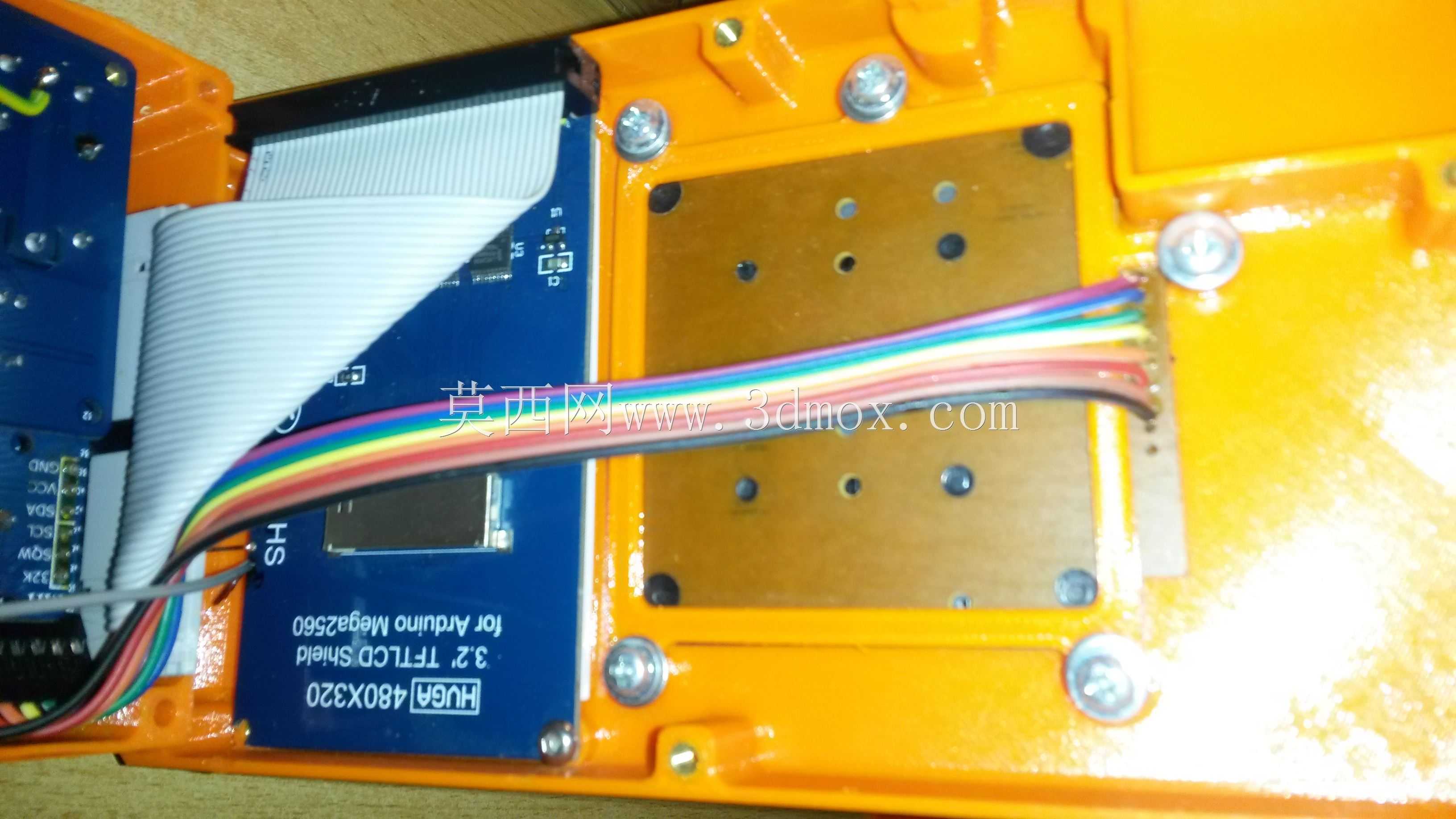

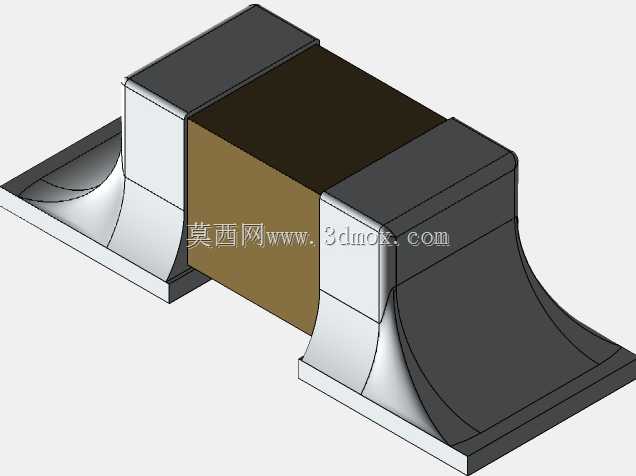

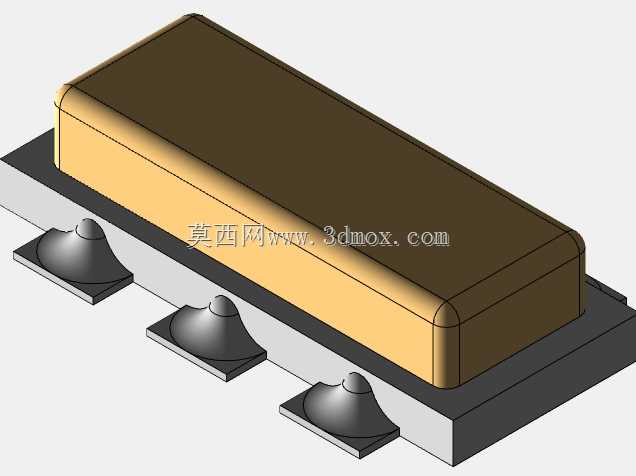

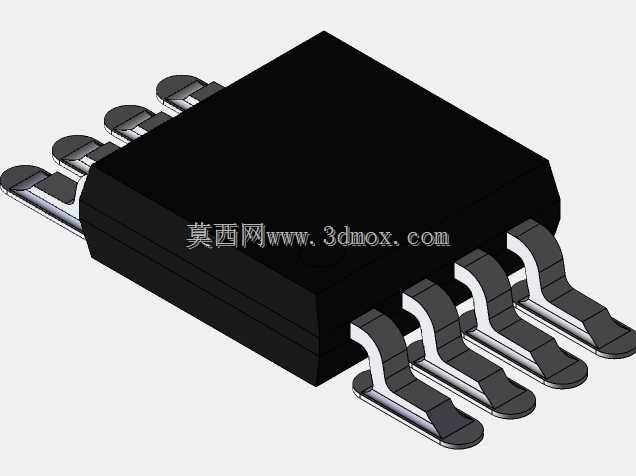

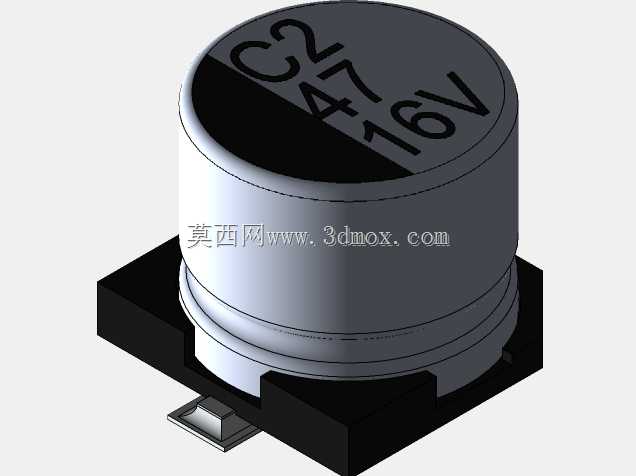

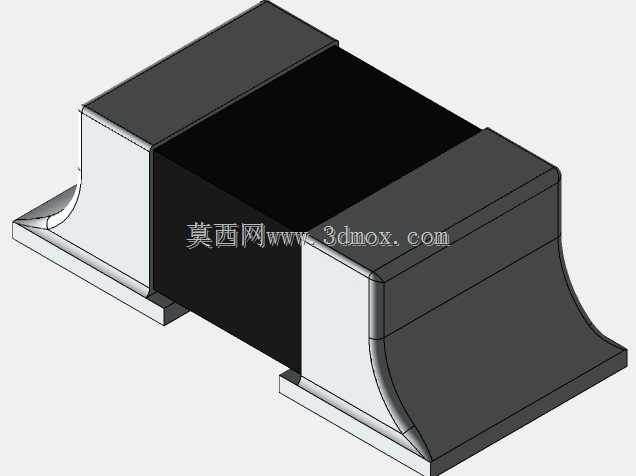

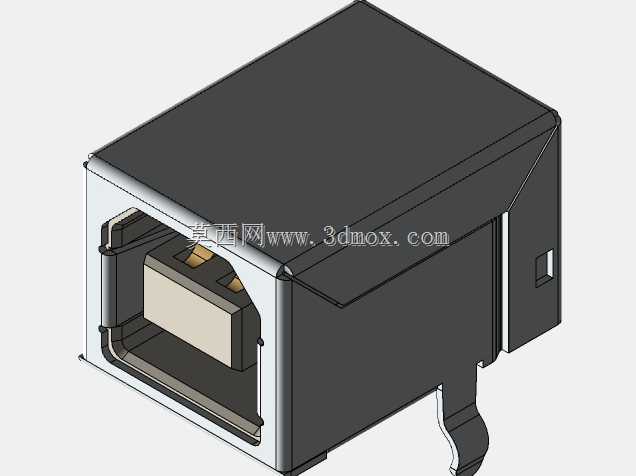

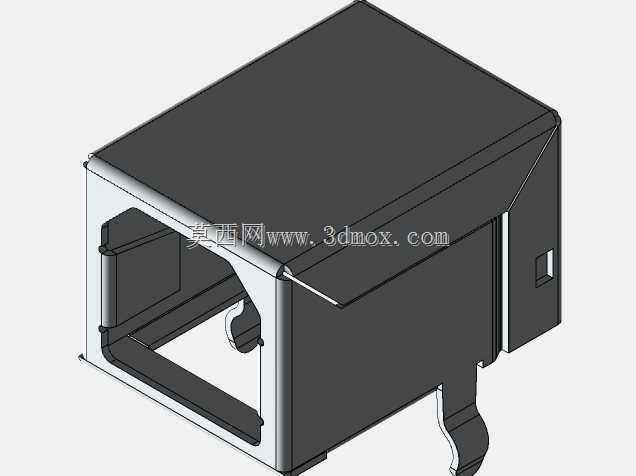

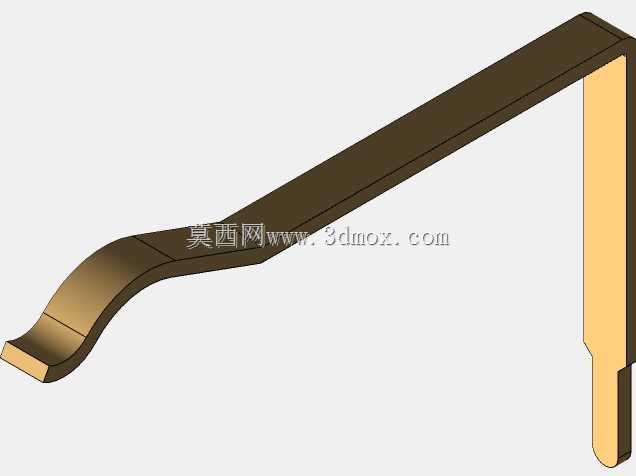

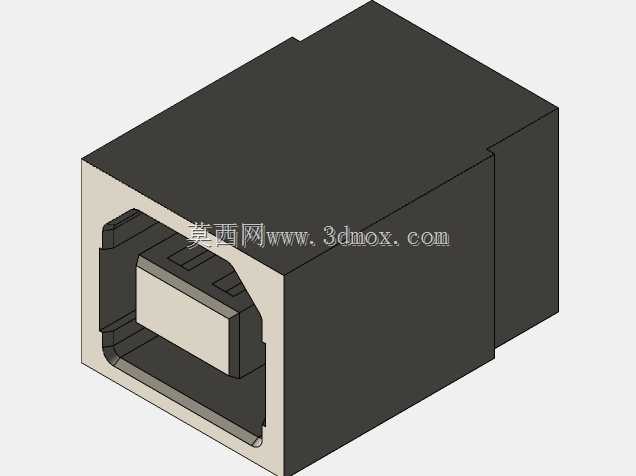

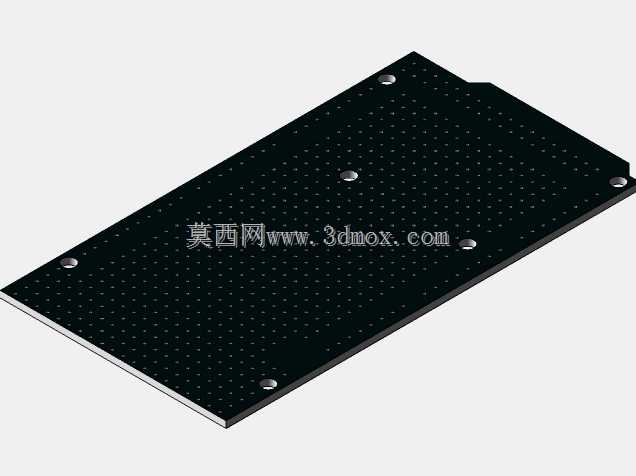

　　5寸TFT屏安装槽做了阶梯式限位结构，屏幕装配后表面与壳体正面保持齐平，周边做了窄边压合结构，可搭配防水胶圈实现屏幕区域的溅水防护，日常显示水温、循环泵运行状态、太阳能充电参数、水质监测数据等核心信息，无需凑近即可快速读取设备状态。右侧为独立按键模组安装区，采用16键矩阵按键布局，按键键帽做了凸起的防滑纹理，每个按键表面蚀刻清晰的字符标识，即使手上沾有水渍也能准确按压触发，按键模组与壳体之间做了独立的密封压边，避免按压时水汽渗入内部电路区域，按键的触发行程做了适配户外使用的调整，按压反馈清晰，不会因为低温环境导致按键卡滞。内部电路的排布围绕模块化设计思路展开，核心控制单元采用Arduino ATMEGA2560作为主控，

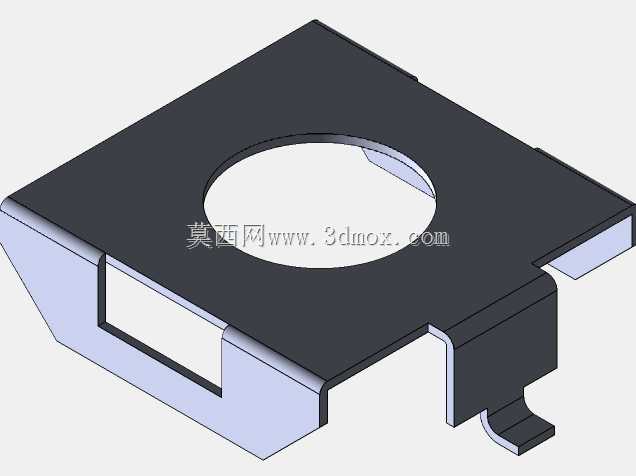

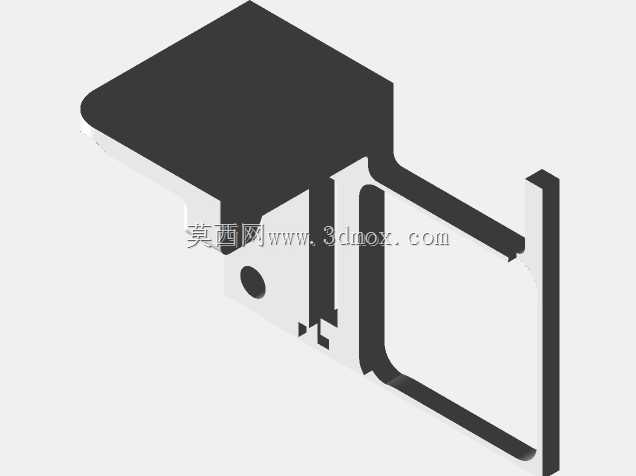

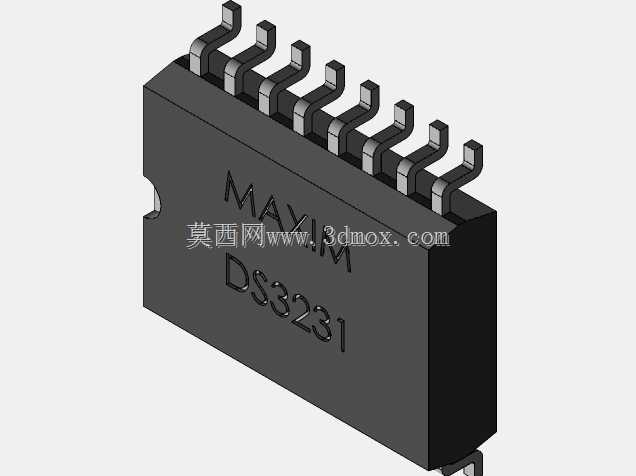

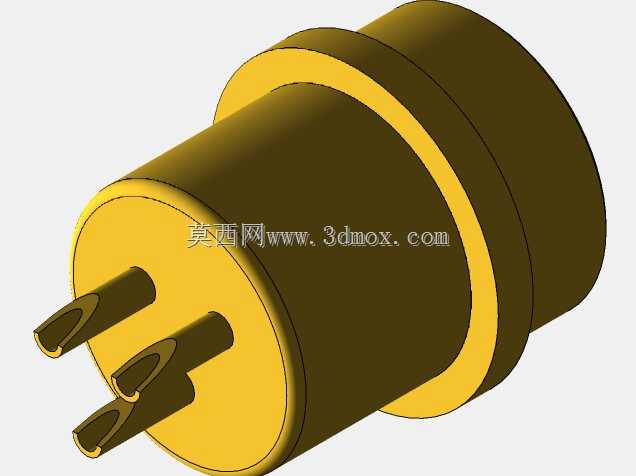

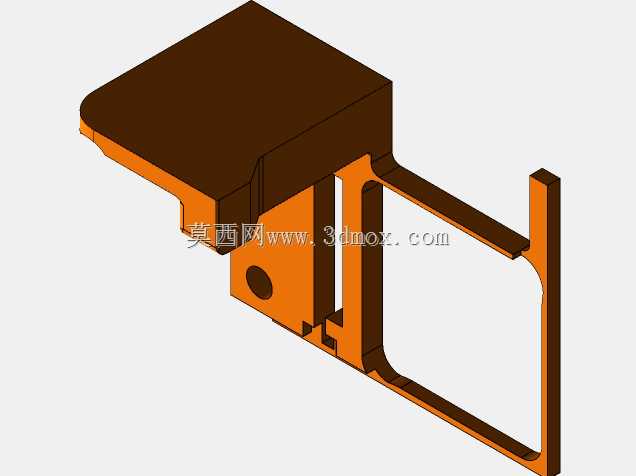

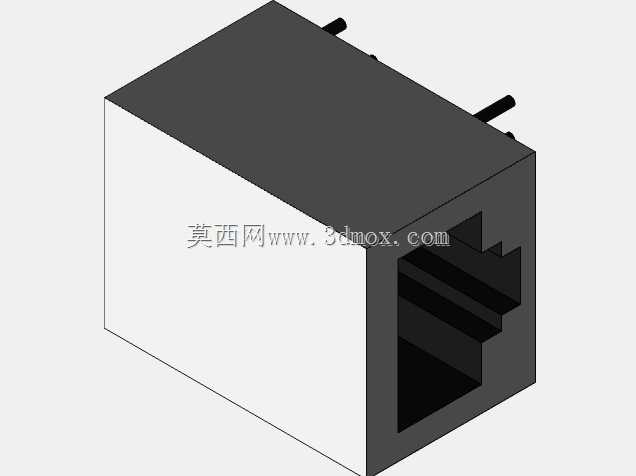

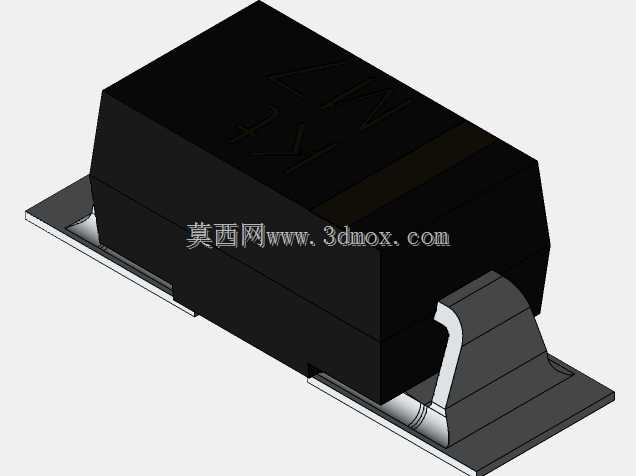

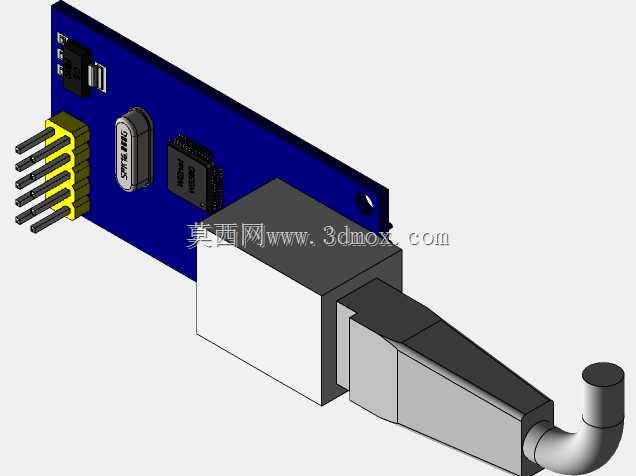

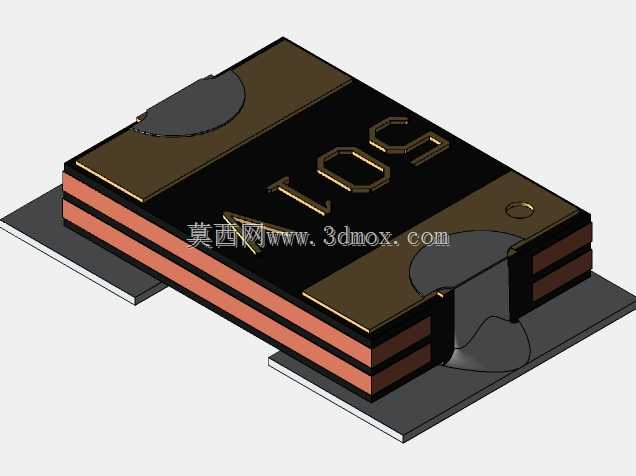

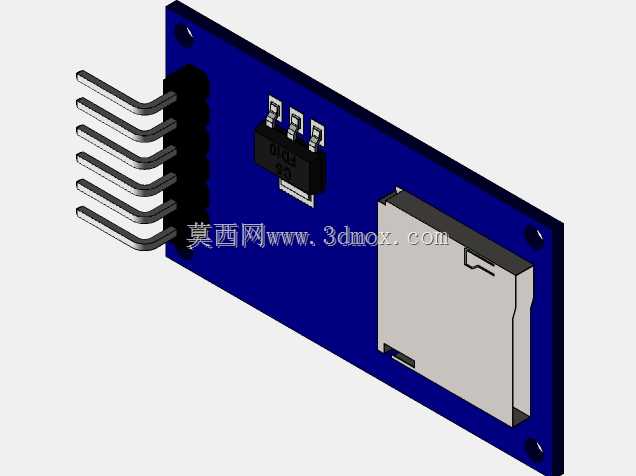

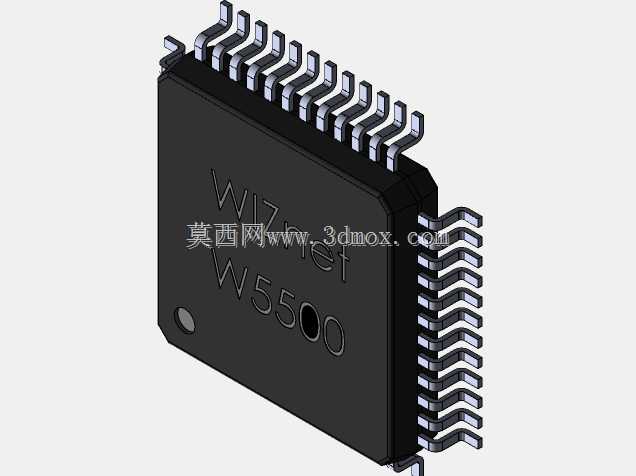

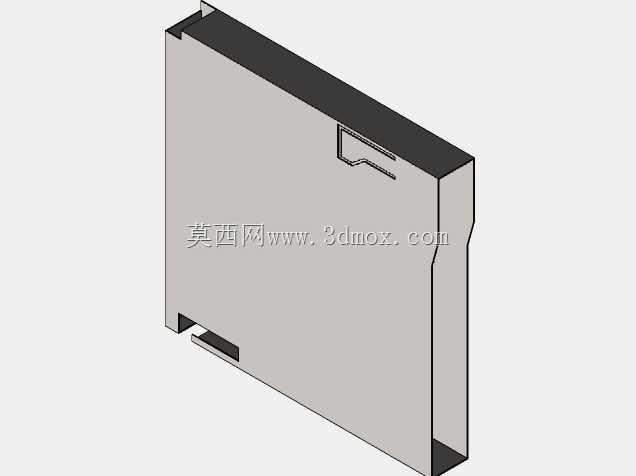

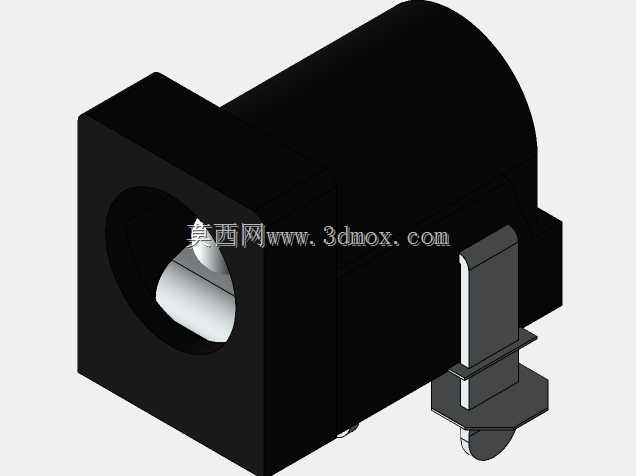

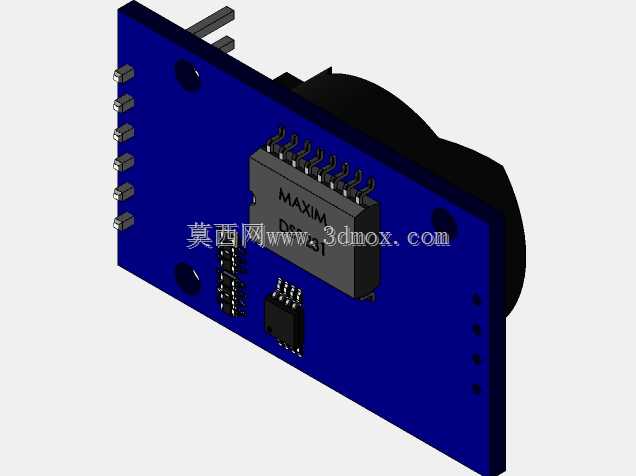

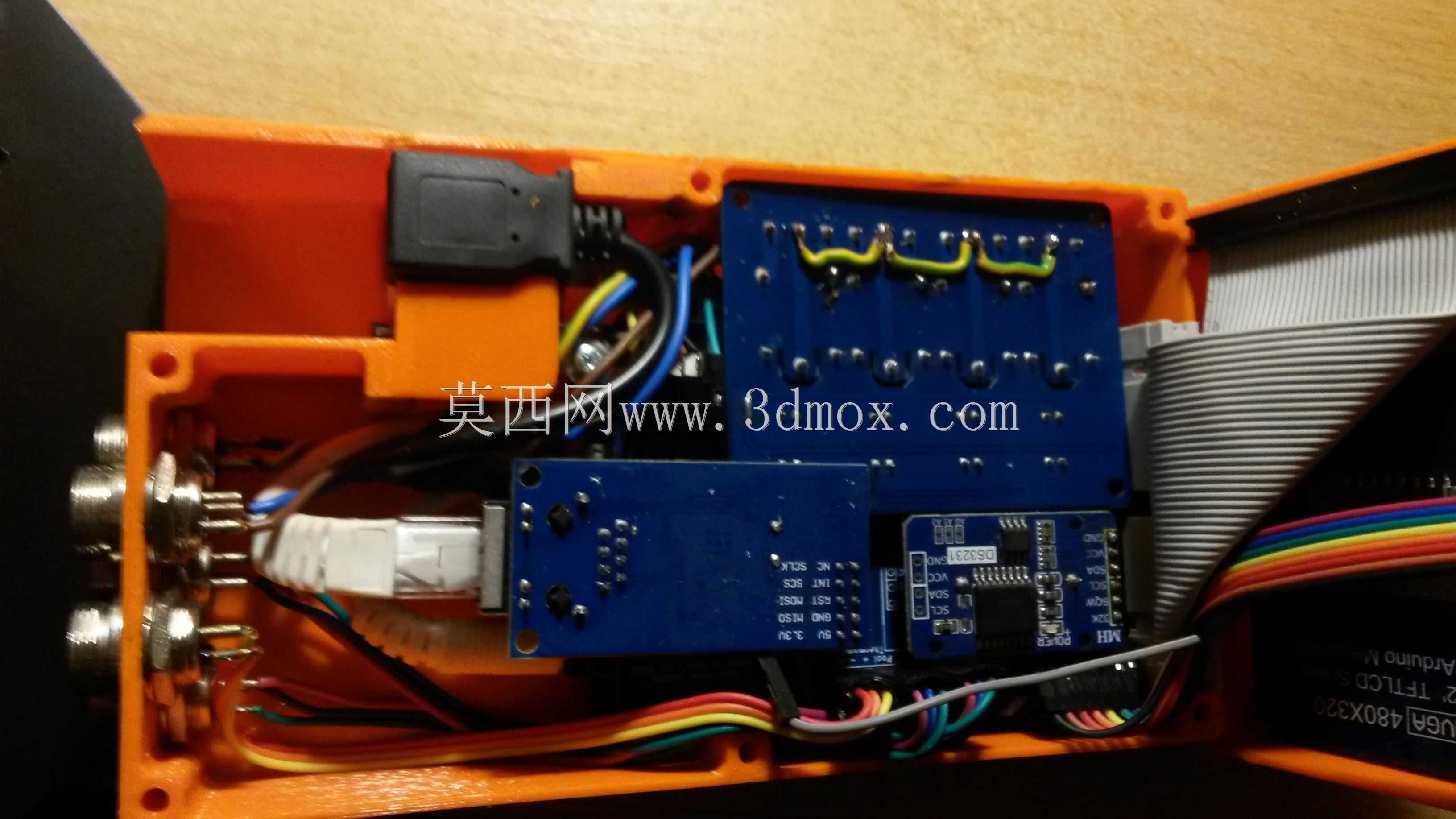

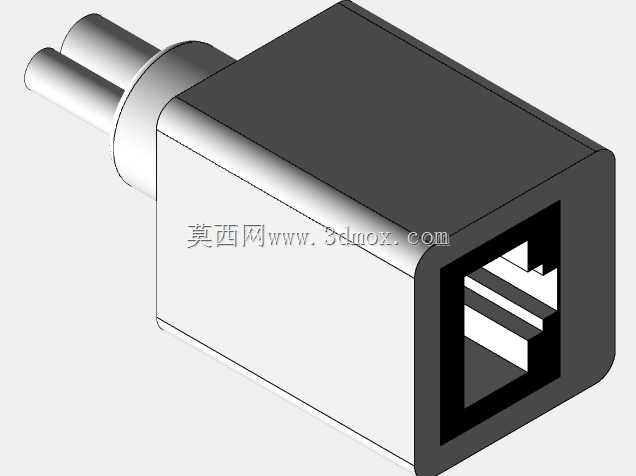

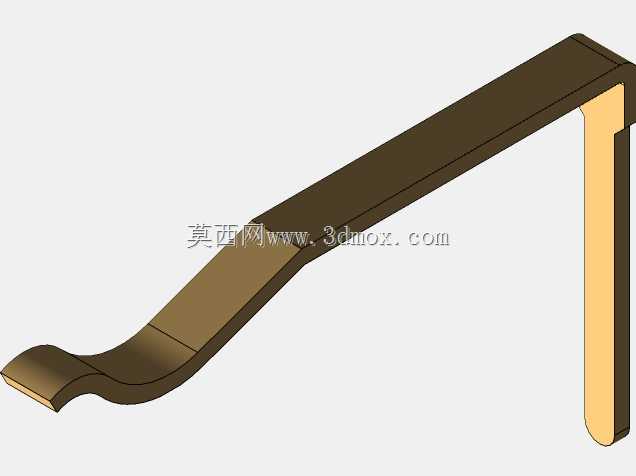

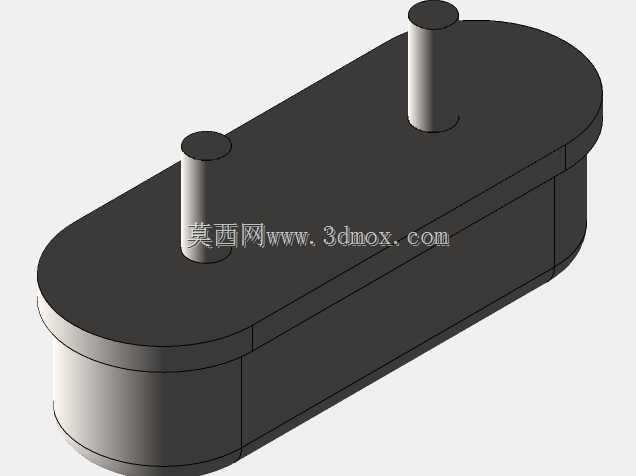

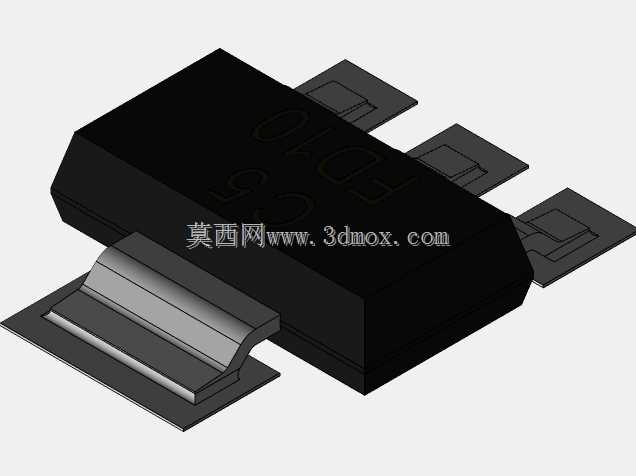

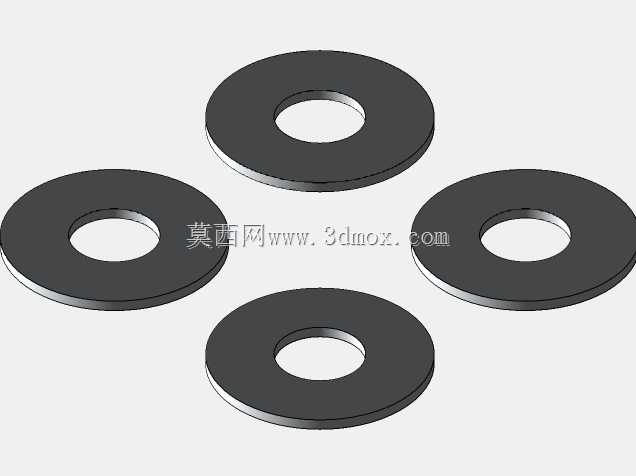

　　预留了实时时钟模块DS3231的安装位，可实现定时启停循环泵、定时投加消毒药剂的自动化运行，无需人工每日手动操作；以太网模块W5500的安装位靠近壳体侧边的走线槽，方便网线引出实现远程管控，用户可在室内通过网络查看泳池状态、调整运行参数；SD卡模块采用SPI接口连接，预留的卡槽位置靠近壳体内部侧边，可插入存储卡存储历史运行数据、水质变化曲线，方便回溯设备运行状态；电源模块区域做了独立的隔舱设计，与主控、通讯模块之间设置绝缘挡墙，太阳能供电线路从壳体背部的独立防水接头引入，避免电源线路干扰通讯信号，同时电源输入端做了防反接、过流保护的安装位，适配户外太阳能板的电压波动特性。从安装边界来看，壳体背部设计了四个对称的固定柱，

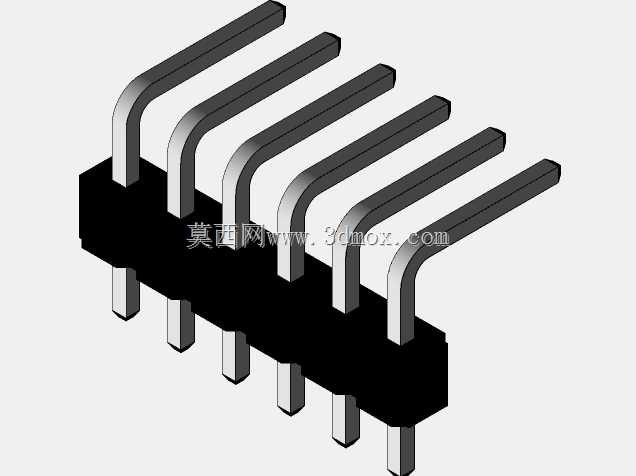

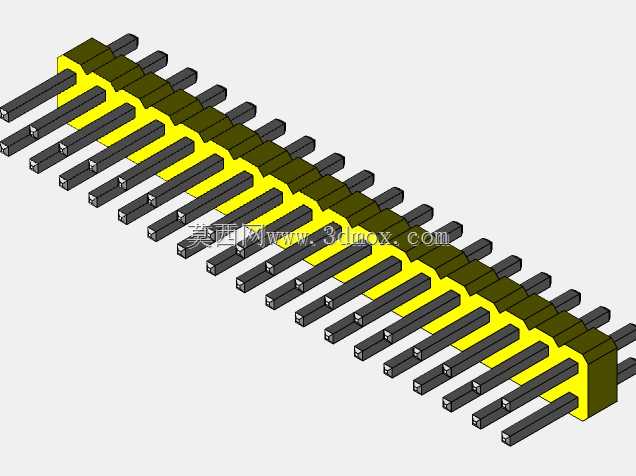

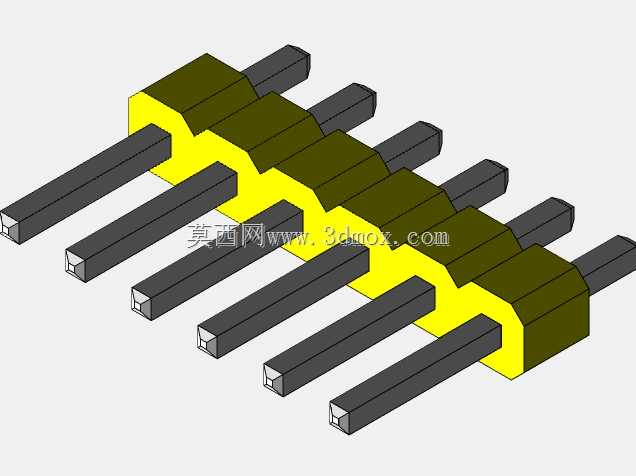

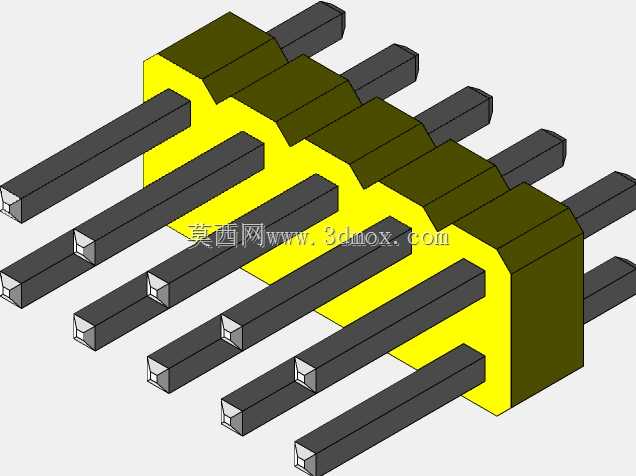

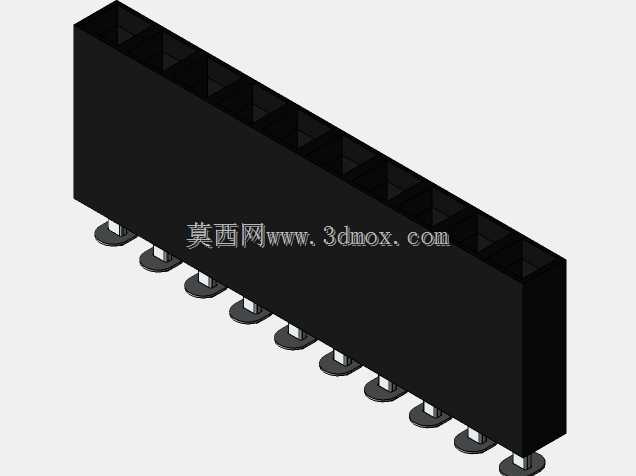

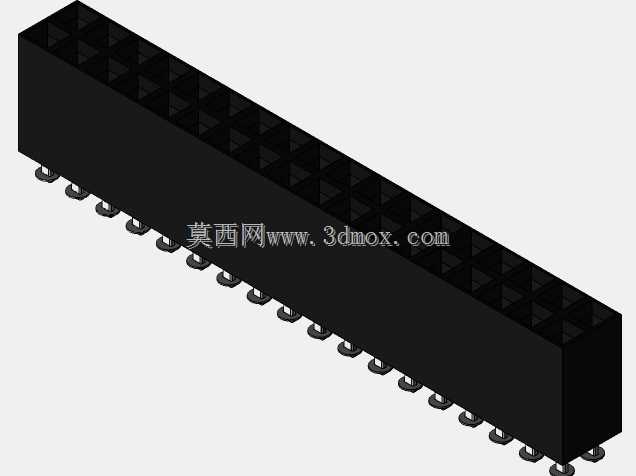

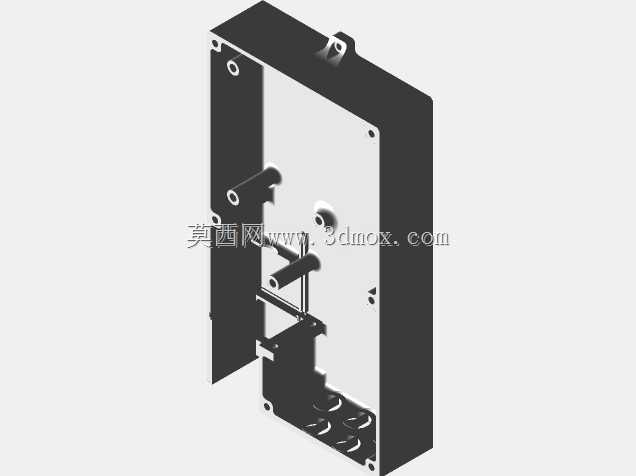

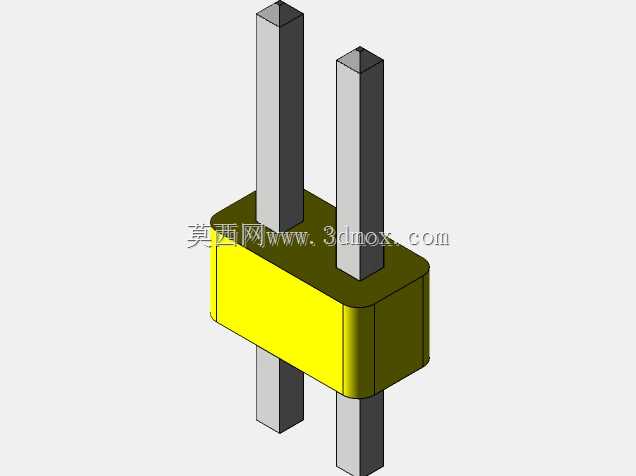

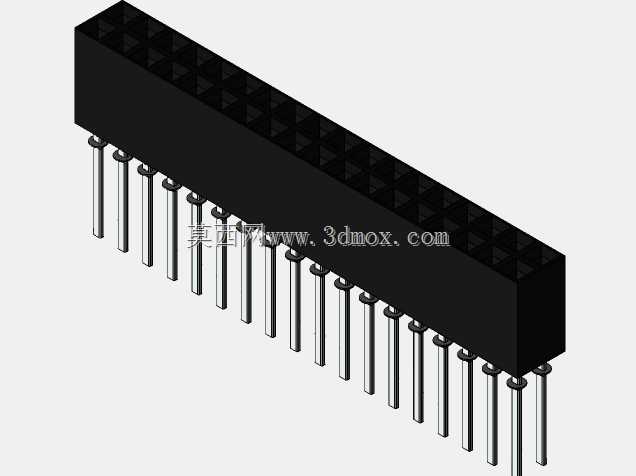

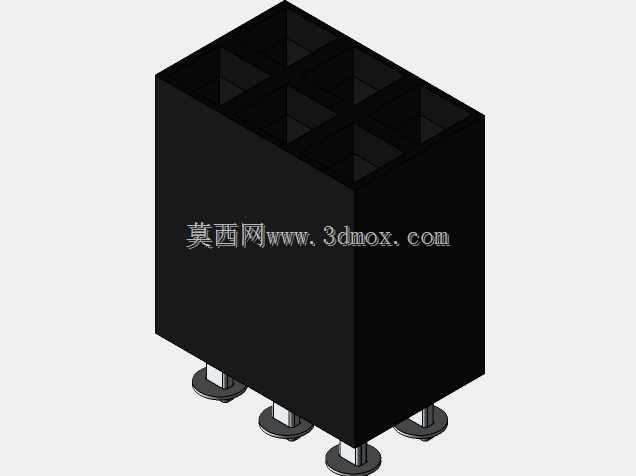

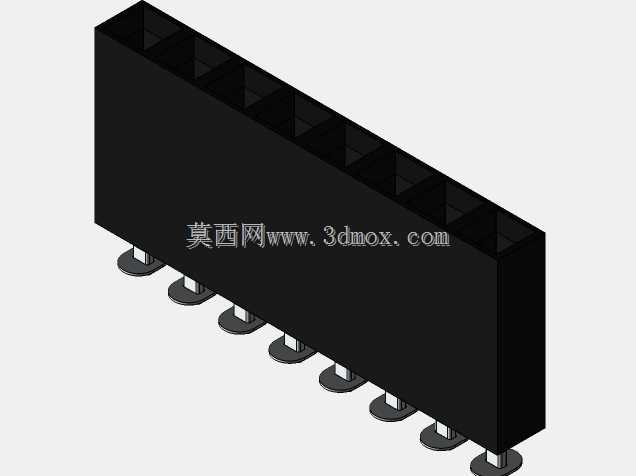

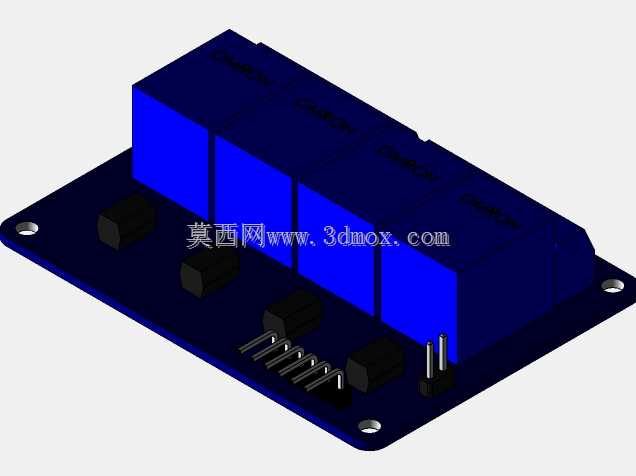

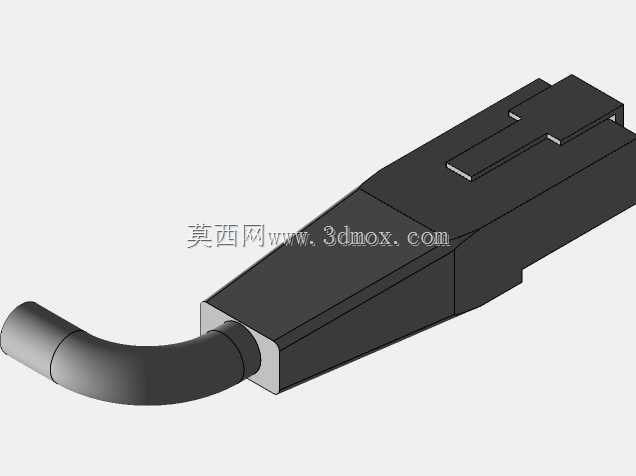

　　孔位间距适配标准86型暗装盒的扩展尺寸，既可以直接固定在墙面预埋的安装盒上，也可以通过膨胀螺丝直接明装在池边的硬质墙面上，背部的走线槽预留了三个独立的穿线孔，分别对应太阳能供电进线、泳池设备控制出线、网线出线，每个穿线孔都配有防水锁紧接头，安装时可根据走线方向选择对应的开孔，不用的孔位可直接用密封堵头封死，保证壳体整体的防护性能。结构设计时还考虑了后期维护的便捷性，正面的屏幕与按键模组采用可拆卸式压条固定，拆开正面压条即可直接更换屏幕或按键板，无需将整个壳体从墙面拆下，内部的各个功能模块都采用插针式连接，没有冗余的飞线，某个模块出现故障时可直接拔插更换，降低后期维护的难度。壳体的材质选用耐候性工程塑料，可承受长期户外日晒带来的紫外线老化，也能耐受泳池周边消毒药剂挥发带来的轻微腐蚀，外壳表面做了哑光磨砂处理，不会因为阳光直射产生反光影响屏幕读取，同时磨砂表面不易残留水渍和指纹，日常清洁只需用湿抹布擦拭即可。在功能整合上，这款终端不仅能实现泳池循环泵、消毒设备、加热设备的联动控制，还能对接太阳能供电系统的充放电管控，自动根据太阳能发电功率调整泳池设备的运行功率，在光照充足时优先使用太阳能供电运行大功率设备，光照不足时切换到低功耗待机模式，仅保留核心参数监测功能，最大化利用太阳能供电，减少家用泳池的运维用电成本。
