立式带座外球面UCP210轴承结构

　　做输送线、小型传动设备设计的工程师，大概率都绕不开UCP系列带座外球面轴承的选型，这次拆解的UCP210型号，是轻工输送、农业机械、小型风机这类设备里出镜率极高的支撑部件。先从实际安装场景说，这类立式座轴承最适合安装在设备的水平安装基面，两个带通孔的安装耳直接通过螺栓固定在机架的焊接安装板或者型材安装面上，不需要额外做复杂的轴承座孔加工，对中小设备厂的加工精度包容度很高——很多小型加工厂做的机架安装面平面度误差在0.2mm以内，都不影响这类轴承的正常使用，这也是它能在通用设备里大范围普及的核心原因之一。

　　从功能特性上看，UCP210的核心是把外球面球轴承和立式铸造轴承座整合为一体，轴承本身的外圈是球面结构，和轴承座的凹球面配合，自带一定的调心能力，实际安装时如果传动轴出现轻微的同轴度偏差，或者设备运行中机架受载产生轻微变形，轴承可以通过球面配合自动补偿角度偏差，避免轴承出现卡滞、早期磨损的问题。轴承内圈一侧带顶丝结构，安装时直接把轴穿入内圈孔，拧紧顶丝就能实现轴和内圈的周向固定，不需要额外加工轴肩、配做键槽，对于一些轻载、转速不高的传动场景，装配效率比传统的深沟球轴承加剖分式轴承座高至少一倍。

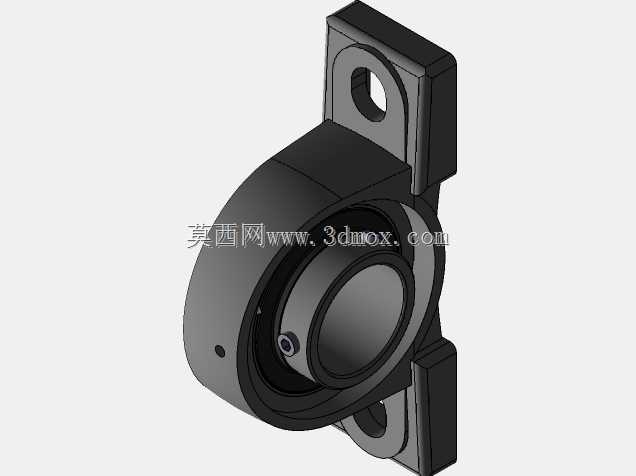

　　再说到设计思路，这个型号的轴承座采用铸铁材质一体铸造成型，安装耳的位置做了加厚的加强筋过渡，从3D结构上能清晰看到，轴承座承托轴承外圈的腔体和两个安装耳之间有圆弧过渡的加强结构，能承受径向载荷为主的受力，同时可以承受一定的轴向窜动载荷。轴承的密封结构采用双层接触式密封，外侧是带防尘唇的橡胶密封圈，内侧还有一层挡圈，能阻挡车间里的粉尘、输送物料的碎屑、少量喷淋的水汽进入轴承内部，在食品输送线、粮食加工设备这类多粉尘的场景里，不用额外加装密封防护结构就能满足基础的防护需求。

　　关于安装边界尺寸，做结构设计时要注意，这个型号的轴承内圈适配50mm直径的光轴，两个安装螺栓孔的中心距是固定的标准值，安装时螺栓孔到轴承中心的高度也有统一的安装尺寸，设计机架安装板的时候，不需要额外测绘，直接查机械设计手册的标准尺寸就能预留安装位。要注意的是安装面下方要预留足够的轴承下沉空间，轴承座底部的圆弧腔体不能和机架上的凸起结构干涉，轴端伸出轴承内圈的长度不能超过内圈端面的预留长度，避免顶到轴承外侧的密封端盖。另外轴承座的注油孔是直通式的，日常维护时可以直接通过注油嘴补充润滑脂，不用拆解轴承座，对于长期连续运行的设备，维护便利性比传统的嵌入式轴承好很多。

　　实际选型时还要注意，这类带座轴承适合的运行转速不高，一般线速度不超过5m/s的传动场景都能适用，径向承载能力比同内径的普通深沟球轴承略高，因为轴承座的支撑刚性更好，但不适合承受大的冲击载荷，比如破碎机、振动筛这类重载冲击的设备就不适合选用，更多是用在带式输送机的辊筒支撑、小型风机的转轴支撑、农业机械的传动辊支撑、包装设备的传动轴支撑这类工况。建模的时候要注意还原轴承内圈顶丝的位置、轴承座安装耳的倒角、密封端盖的凹凸结构，这些细节在做装配干涉检查的时候会直接影响装配验证的准确性，很多新手建模时容易忽略轴承座底部的圆弧让位结构，导致装配时和机架板出现干涉，实际生产中就会出现安装不到位的问题。另外球面配合的间隙要在建模时预留合理的配合公差，不能把球面接触做成完全零贴合，实际生产中铸铁件的球面配合会有微小的间隙来保证调心功能的实现，建模时可以预留0.02-0.05mm的配合间隙，更符合实际生产的装配要求。
