适配SFU1204丝杆的BK10滚珠轴承支撑座

　　在小型数控雕刻机、桌面级数控铣床这类轻载数控加工设备的传动链搭建中，丝杆支撑端的固定刚性直接决定了整个进给轴的重复定位精度与传动平稳性，BK10规格的滚珠轴承壳正是针对SFU1204型号滚珠丝杆开发的端部固定支撑组件，主要承担丝杆固定端的径向与轴向载荷承载，抵消丝杆高速回转时产生的轴向窜动与径向跳动。

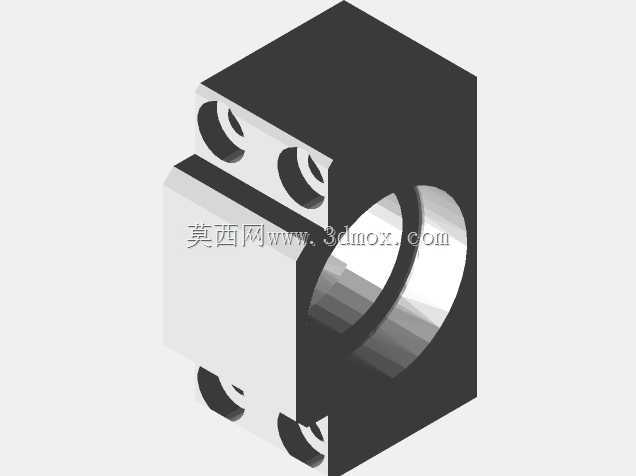

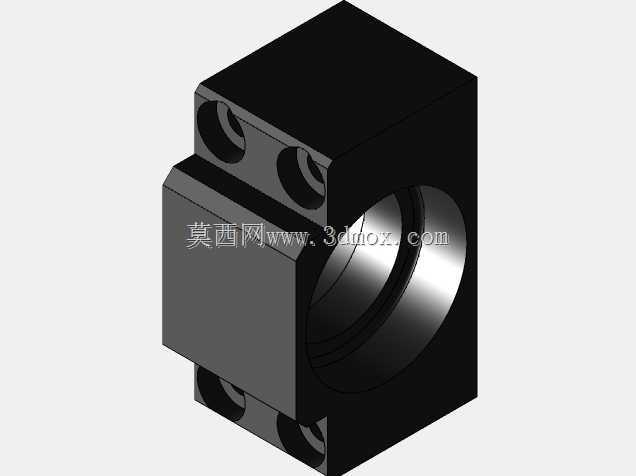

　　从实际安装边界来看，这款轴承壳的内腔尺寸完全适配内径10mm、外径30mm、厚度9mm的角接触球轴承，也就是常用的7200系列角接触轴承，安装时可将配对好的轴承压入壳体内腔，轴承内圈与丝杆轴端配合，外圈由壳体台阶定位，能够同时承受进给过程中产生的径向切削力与轴向进给力，避免丝杆在快速进给或切削受力时出现偏移。壳体的安装基面设计有四个M4螺纹孔的安装位，孔位布局经过适配优化，可直接通过M4内六角螺钉固定在设备的机身安装板或者端部立板上，不需要额外加工转接板，安装时只要保证壳体安装面与丝杆轴线的垂直度在0.02mm以内，就能保证丝杆回转时无卡滞、无别劲的状态。

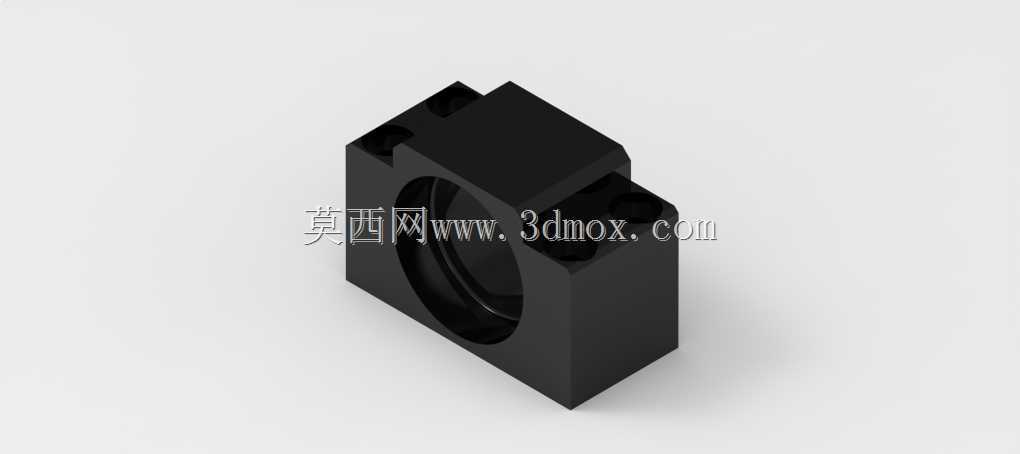

　　设计思路上完全围绕小型数控设备的紧凑安装空间做优化，整体采用方块式外形结构，没有多余的外凸结构，在保证轴承安装位壁厚足够、刚性达标的前提下，尽可能压缩了整体外形尺寸，不会在设备端部占用过多的安装空间，对于桌面级小型CNC设备这类内部空间紧张的机型来说，能够有效缩减设备端部的外伸尺寸，提升整机的空间利用率。壳体的轴承安装孔采用台阶式定位设计，轴承压入后可通过端盖或者孔用挡圈实现轴向定位，不需要额外加工定位槽来固定轴承外圈，降低了零件本身的加工难度，也方便后期维护时的轴承拆卸更换。

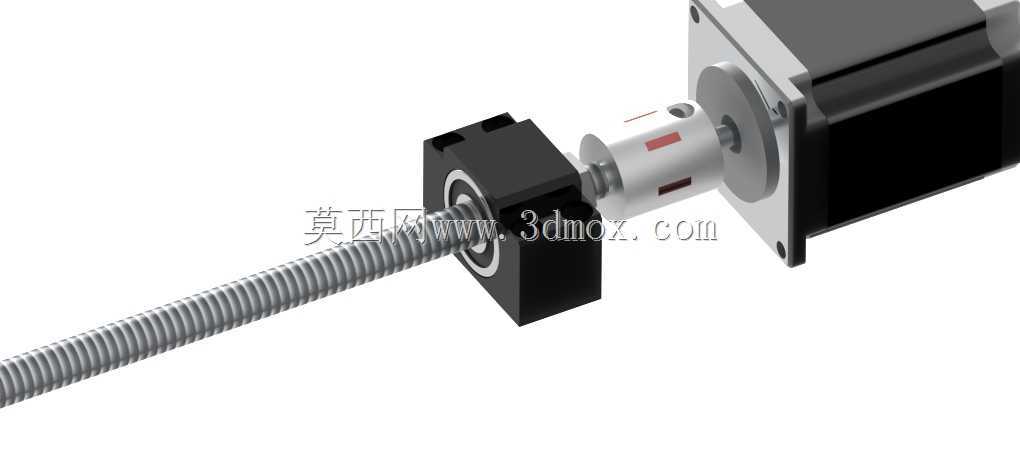

　　实际使用场景中，这类支撑座多用于小型数控设备的X、Y、Z三个进给轴的丝杆固定端，与丝杆另一端的浮动支撑座配合使用，能够对1204规格的滚珠丝杆实现两端可靠支撑，当丝杆在伺服电机或者步进电机驱动下做回转运动时，轴承壳内的角接触轴承可将丝杆的回转运动约束在同轴范围内，避免丝杆长距离传动时出现甩动、共振的问题，尤其在设备做高速小进给量的精密切削加工时，稳定的支撑结构能够有效减少进给方向的振纹，提升加工表面的光洁度。

　　在结构细节处理上，壳体的安装基面做了铣平加工，表面粗糙度控制在合理范围内，安装时能够与设备安装面完全贴合，不会因为接触面不平导致壳体安装倾斜，进而影响丝杆的同轴度。轴承安装孔与安装基面的垂直度经过公差约束，压入轴承后轴承端面与安装基面保持平行，保证丝杆装配后轴线与导轨运动方向的平行度符合装配要求，避免出现丝杆偏磨、传动阻力过大的问题。对于DIY小型数控设备的从业者或者小型自动化设备的结构设计人员来说，这款支撑座不需要从零开始设计壳体结构、校核轴承安装尺寸，可直接套用对应的安装尺寸完成进给轴的结构设计，大幅缩短设计周期，同时成熟的结构形式也能避免自行设计时容易出现的刚性不足、安装干涉等问题。

　　在装配适配性上，这款轴承壳除了适配SFU1204滚珠丝杆之外，也可用于其他轴端直径10mm、需要采用7200角接触轴承做固定端支撑的轻载传动场景，比如小型直线滑台、桌面级自动化移栽机构的丝杆传动端，只要安装空间与载荷参数匹配，都可以采用该结构作为丝杆的固定支撑组件。实际装配过程中需要注意，压入轴承时要采用均匀受力的压装方式，避免敲击轴承外圈导致轴承变形，安装完成后需要手动转动丝杆，检查回转是否顺畅，有没有卡滞点，再通过打表的方式检测丝杆端部的径向跳动量，保证跳动值在装配公差允许范围内，才能达到预期的支撑刚性与传动精度。
