合页铰链结构三维设计作品

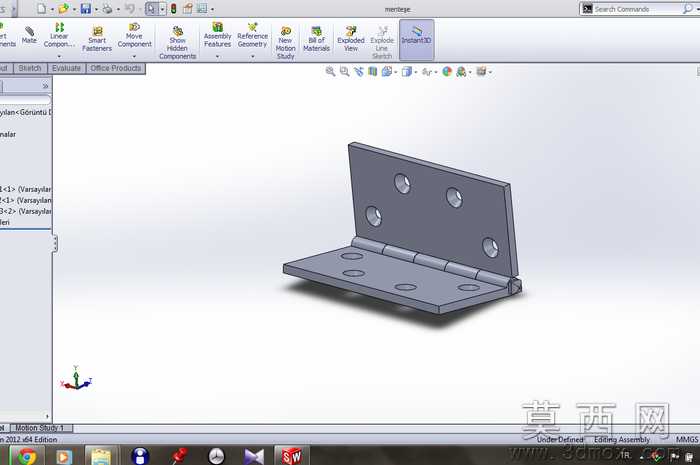

本作品为合页类五金连接件的三维建模成果，建模过程依托三维设计软件完成，整体采用自底向上的装配建模思路，先分别构建合页的两个页片、中间铰接销轴等独立零件，再通过同轴心、重合等标准配合关系完成整体装配，确保各部件运动逻辑符合实际合页的开合转动需求。建模阶段对页片的安装孔位做了精准的参数化设定，每个沉头孔的孔径、孔深、孔位间距都参照常规五金合页的通用安装尺寸设定，保证模型具备实际生产参考价值。材质渲染环节，为模型赋予了哑光冷轧钢的材质属性，调整了金属材质的粗糙度、反射率参数，还原普通钢制五金件的真实质感，同时在软件环境中添加了柔和的环境光源与软阴影效果，让模型的结构轮廓、边角细节、孔位特征都能清晰呈现，避免光影过强或过弱导致的结构展示失真。结构设计上，两个页片分别设置了均匀排布的安装孔，用于与被连接件实现螺丝固定，中间的铰接段采用多段卷边包裹销轴的结构，既保证了转动过程的顺滑度，也兼顾了合页整体的承重强度，卷边与销轴之间预留了合理的装配间隙，模拟真实五金件的装配公差，避免模型出现运动干涉问题。设计过程中重点考量了合页的开合角度限位、页片受力均匀性等实际使用需求，对页片的厚度、卷边的包裹长度都做了参数化调整，在保证结构强度的前提下尽可能优化材料用量，让模型既符合工业使用的性能要求，也兼顾了轻量化的设计方向。整体模型的特征树逻辑清晰，各零件的参数可编辑性强，能够根据不同的使用场景快速调整页片尺寸、孔位数量、销轴直径等参数，适配不同规格的门窗、柜体、设备舱门等场景的连接需求，模型完成后通过软件的干涉检查功能完成了全行程开合验证，确认无结构干涉、无配合错误，能够直观展示合页的完整结构与运动原理。
