贝纳利TNT135摩托车制动操纵杆结构设计

　　这款制动操纵杆是适配小排量街车的手控刹车执行部件，安装在摩托车右侧手把总成位置，是骑行过程中骑手直接操控的安全类零件，日常骑行中骑手通过捏合该杆件，将手部握力传递至制动主缸，推动液压油建立管路压力，最终带动卡钳夹紧刹车盘实现前轮制动，其操作手感、结构强度直接决定骑行过程中的制动响应速度与操控安全性。

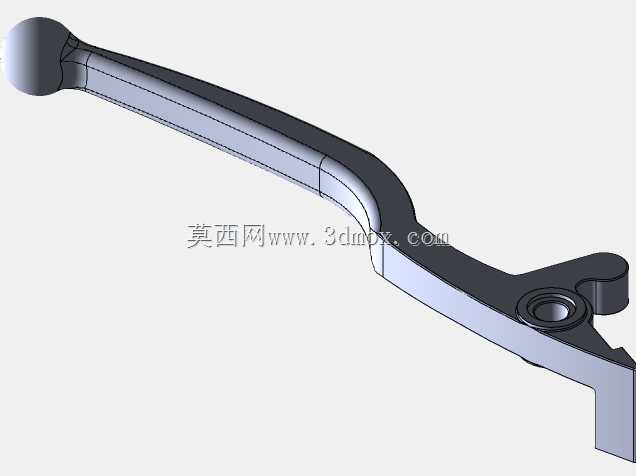

　　从实际使用场景来看，这类小排量玩乐型摩托车常面对城市通勤、短途跑山等复杂工况，制动杆需要承受高频次的反复捏合操作，同时还要应对意外倒车时的侧向冲击，因此结构设计上在握持端做了球形端头处理，既避免尖锐边缘在骑行中划伤骑手手部，也能在摔车时通过端头的圆滑曲面分散冲击力，降低杆件直接断裂的概率。杆件主体采用变截面弧形过渡结构，从握持端到安装基座的截面厚度逐步增加，既匹配骑手手部自然握持的弧度，让捏合过程中手指受力更均匀，也能在保证整体结构强度的前提下减少不必要的材料冗余，适配增材制造的工艺特性——整个零件没有设计传统铸造工艺必需的拔模斜度，所有曲面均按照功能需求直接成型，不需要额外考虑模具开模的分型面与脱模角度，成型后无需大量后续机加工即可直接使用。

　　安装端的结构设计完全匹配原车制动主缸的安装接口，基座位置设置的同轴销孔与原车固定销轴的尺寸公差保持一致，装配时可以直接卡入主缸安装位，通过销轴完成铰接，周边预留的让位间隙可以保证杆件绕销轴转动时不会与手把管、主缸壳体、调节旋钮等周边部件发生运动干涉，捏合行程与原车制动杆的行程参数完全匹配，不会出现捏合到底前就触碰手把、或者初始空行程过大的问题。杆件靠近安装基座的位置设置了与主缸推杆对接的卡槽，捏合过程中卡槽可以稳定推动主缸活塞移动，不会出现推杆滑脱的问题，卡槽的接触平面做了小范围的平面度优化，减少推杆与杆件接触位置的应力集中，避免长期使用后出现接触位置磨损凹陷导致的制动虚位。

　　从结构受力的角度来看，制动杆在捏合过程中主要承受弯曲载荷，因此杆件的弧形走向完全按照受力方向做了应力流线优化，握持端的受力可以顺着弧形筋条直接传递到安装铰接点，没有出现应力突变的直角转折结构，在日常使用的常规握力下杆件的形变量控制在合理范围内，不会因为杆件过度形变导致制动手感绵软，同时在承受超出常规使用的冲击载荷时，杆件会在预设的应力集中位置发生弯折，避免冲击力直接传递到主缸壳体造成更昂贵的部件损坏，也能在摔车时通过杆件的溃缩吸收部分能量，降低骑手手部受到的反冲伤害。

　　针对增材制造的工艺特性，整个零件的壁厚设计保持均匀，没有出现壁厚骤变的区域，避免成型过程中因为冷却速率不一致导致的零件变形，所有边角位置都做了小半径的圆角过渡，既减少打印过程中的支撑需求，也能提升零件成型后的表面质量，握持区域的曲面弧度经过反复调整，匹配成年人手指自然弯曲的形态，长时间捏合也不会出现局部硌手的问题，球形端头的尺寸刚好贴合手掌虎口位置，紧急制动时可以快速找到握持位置，不会出现打滑脱手的情况。
