运动款双色多辐式汽车轮毂三维设计

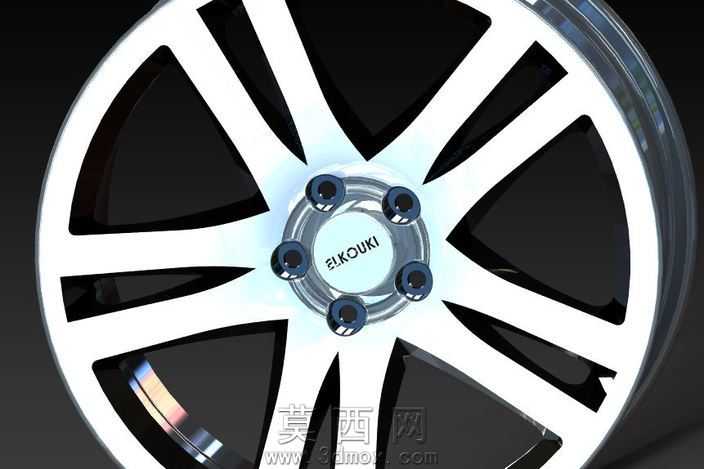

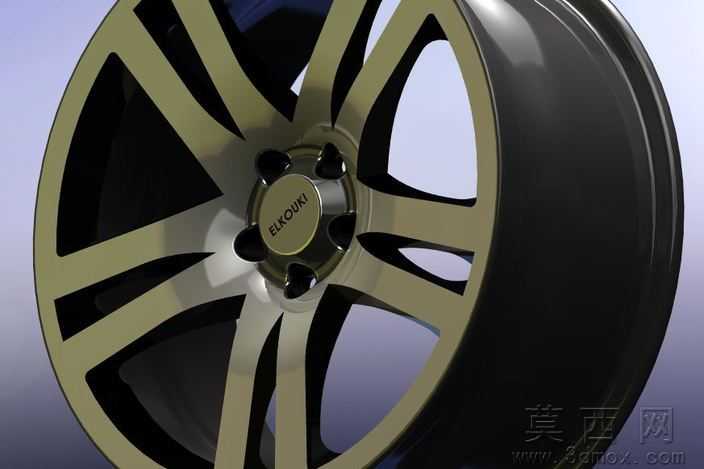

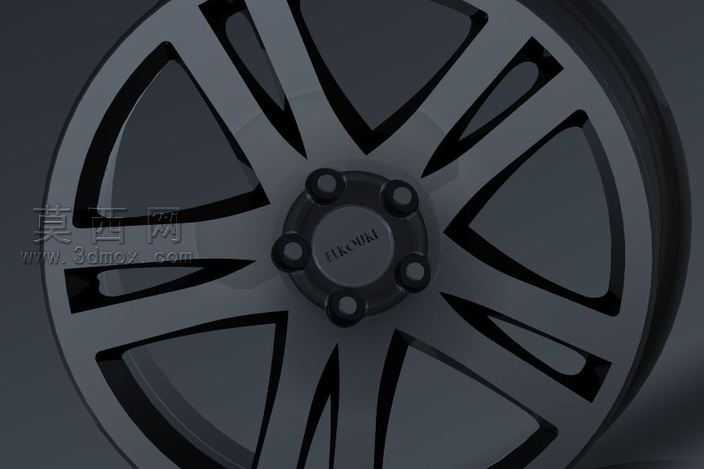

本作品为运动风格汽车轮毂的三维设计成果，建模阶段以实车改装轮毂的真实尺寸为基准，先通过草图绘制勾勒出轮毂的整体外轮廓，确定轮辋的直径、宽度以及中心孔、螺栓孔的定位参数，保证安装位的尺寸符合通用乘用车的轮毂装配标准。建模过程中采用多实体建模思路拆分结构，将轮辋、辐条、中心盖、螺栓装饰帽拆分为独立的建模单元，轮辋部分通过旋转特征生成基础筒体，再对胎圈座、轮缘的位置做圆角与拔模处理，还原真实轮毂轮辋的曲面弧度，避免尖锐棱角带来的应力集中问题。辐条部分采用双五辐分叉的运动化造型，先绘制单根辐条的引导线与截面轮廓，通过扫描特征生成单根辐条的基础形态，再对辐条的边缘做切角与弧面过渡，让辐条呈现出中间厚边缘薄的立体层次感，之后通过圆周阵列完成全部辐条的排布，调整阵列角度保证辐条之间的镂空区域均匀对称，兼顾视觉动感与结构受力的均衡性。中心盖部分单独建模，表面预留品牌标识的浮雕区域，螺栓装饰帽做球面凸起处理，还原真实轮毂的细节特征。材质与渲染阶段，针对轮毂的双色外观做差异化材质设置，轮辋侧壁采用高光亮黑的烤漆材质，调整材质的粗糙度与反射参数，模拟烤漆面光滑细腻的高反光质感；辐条部分采用古铜色金属漆材质，添加细微的金属珠光颗粒效果，还原合金轮毂的金属质感；中心盖与螺栓帽采用哑光金属材质，与亮面的轮辋、辐条形成材质对比，提升整体的视觉层次。渲染时采用工作室柔光环境，添加柔和的环境反射，让轮毂的曲面转折处呈现自然的光影过渡，突出辐条的立体造型与材质质感。结构设计上充分考虑轮毂的实用属性，辐条的厚度从中心安装盘向外逐渐收窄，既保证中心安装区域的结构强度，又通过外侧辐条的轻量化处理降低整体重量，辐条之间的镂空区域预留足够的刹车散热空间，适配大尺寸刹车卡钳的安装需求，轮辋与辐条的衔接位置做加厚过渡处理，模拟真实轮毂的加强筋结构，避免应力集中导致的结构失效。整体设计兼顾运动化的视觉效果与轮毂的结构合理性，可用于汽车改装配件的展示、轮毂结构教学演示等场景。
