带安装底座的立式轴支撑固定座

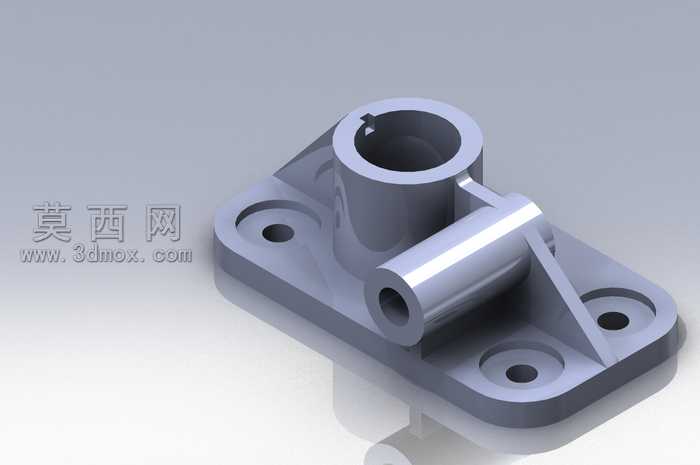

本作品为轴类零件配套的固定支撑座结构，采用三维参数化建模方式完成整体设计，建模过程中优先保证各结构尺寸的配合精度，兼顾零件的加工工艺合理性与装配便利性。建模起始阶段先绘制底座的二维轮廓草图，底座为带圆角的矩形平板结构，四个角位置分别设计沉头安装孔，用于通过紧固件将整个支撑座固定在安装基面，沉孔结构可保证螺栓安装后头部不突出底座平面，避免干涉其他零部件的装配。在底座上方首先构建主支撑立筒结构，立筒为中空圆柱结构，内孔用于穿装待支撑的主轴类零件，筒壁顶部设计有键槽结构，用于安装键实现与轴的周向固定，防止轴在支撑筒内发生相对转动。主立筒与底座之间设置三角形加强筋结构，筋板分别连接立筒外壁与底座上表面，有效提升立筒与底座的连接强度，避免轴承受径向载荷时立筒根部出现应力集中断裂的问题。在主立筒侧方设计横向伸出的短轴套结构，轴套内孔与主立筒内孔轴线垂直，用于穿装辅助定位轴或者连接操纵杆件，该横向轴套同样通过三角形筋板分别与主立筒外壁、底座上表面连接，保证横向结构的承载能力。整体建模完成后对所有棱边做圆角过渡处理，既消除尖锐边角带来的安全隐患，也能优化零件的应力分布，减少应力集中点。材质渲染阶段采用哑光金属灰的工程材质效果，模拟铸铁或者铸铝零件的真实表面质感，渲染时调整光照角度，清晰呈现各结构的轮廓层次与空间位置关系，直观展示零件的结构特征。设计过程中充分考虑零件的使用场景，作为轴系的支撑固定部件，整体结构布局紧凑，在保证足够支撑刚度的前提下尽可能精简多余结构，降低零件的整体重量与材料消耗，各安装孔、配合孔的位置精度在建模时通过几何约束严格保证，确保后续加工与装配的精度要求，可直接用于机械结构的轴系支撑部位，适配多种需要轴类固定与支撑的设备装配需求。
