紧凑型标准薄型气缸三维结构设计

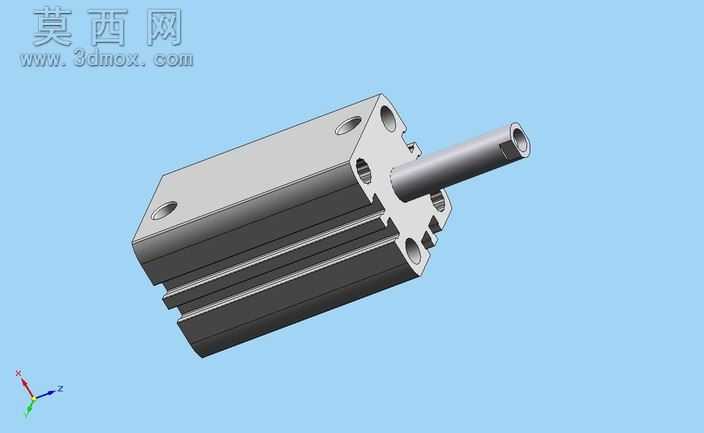

本模型为紧凑型薄型标准气缸，采用三维参数化建模方式完成全结构构建，建模过程严格遵循气动元件通用设计规范，完整还原了薄型气缸的所有核心结构特征。模型主体包含方形缸体、前端端盖、活塞杆、安装定位孔、进出气接口等全部功能结构，缸体部分采用规整的方形截面设计，相比传统圆形气缸大幅缩减了轴向安装尺寸，能够适配安装空间受限的自动化工位场景。建模阶段首先绘制缸体的截面草图，通过拉伸特征生成缸体主体结构，随后对缸体四角的安装通孔、端盖连接螺纹孔、进出气口沉孔进行细节切除，保证各孔位的位置度、同轴度符合实际加工装配要求；活塞杆部分采用回转类特征建模，通过旋转特征生成杆体主体后，对杆端的外螺纹、导向密封段进行细节处理，还原活塞杆与端盖导向套的配合结构。材质渲染阶段，缸体主体采用哑光银白铝合金材质，还原工业铝型材经阳极氧化后的细腻金属质感，表面设置轻微的磨砂粗糙度参数，避免渲染效果出现失真的高反光；活塞杆部分采用抛光镀硬铬的亮面金属材质，与缸体的哑光质感形成明确区分，密封槽、端盖配合面等细节部位采用深色橡胶材质表现密封件的视觉特征，整体渲染效果贴近工业实物的真实视觉表现。结构设计上，该气缸采用单活塞杆双作用结构，缸体四周预留的通孔支持通孔安装、两端内螺纹安装等多种固定方式，能够适配不同设备的安装需求；活塞杆伸出端设置标准外螺纹，方便用户搭配不同类型的连接接头与负载进行连接，缸体侧面的进出气接口采用标准气动管螺纹规格，可直接匹配常规气动接头。建模过程中对所有配合面进行了公差预留的结构处理，各运动部件之间不存在结构干涉，模型可直接用于虚拟装配验证、气动回路动作仿真、设备布局干涉检查等场景，能够帮助设计人员快速完成自动化设备的气动执行部分选型验证与布局设计，减少前期方案设计阶段的重复建模工作量，提升整机设计的效率与准确性。
