Nema17规格42mm机身步进电机结构设计

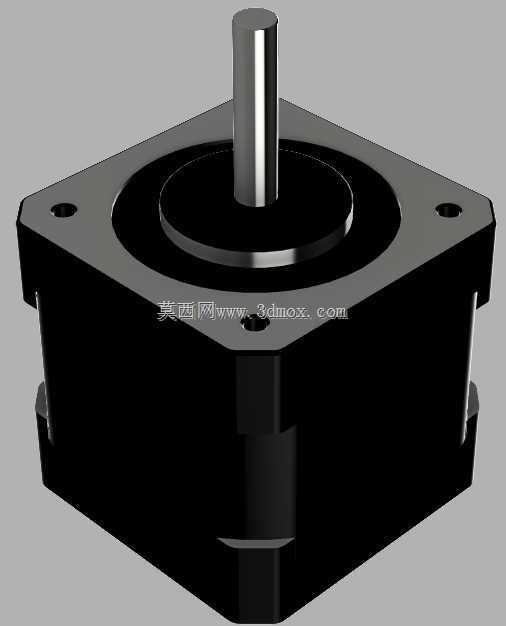

　　在桌面级3D打印机、小型数控雕刻机、自动化点胶工位、小型传送带驱动模组这类对安装空间有严格限制的轻载自动化场景里，Nema17规格的步进电机一直是应用占比极高的执行元件，本次呈现的这款42mm机身长度的步进电机结构，完全贴合这类场景的实际安装与使用需求。从实际选型适配的角度看，这类电机的安装法兰严格遵循Nema17标准的42mm见方尺寸，四个安装孔的孔距为31mm，采用M3规格的安装螺丝即可完成固定，输出轴为直径5mm的D型切削轴，轴伸长度控制在22mm，既可以直接通过联轴器连接T型丝杆、滚珠丝杆，也能直接套入同步轮带动同步带传动，不需要额外做轴径转接，能大幅减少结构设计时的额外适配工作量。

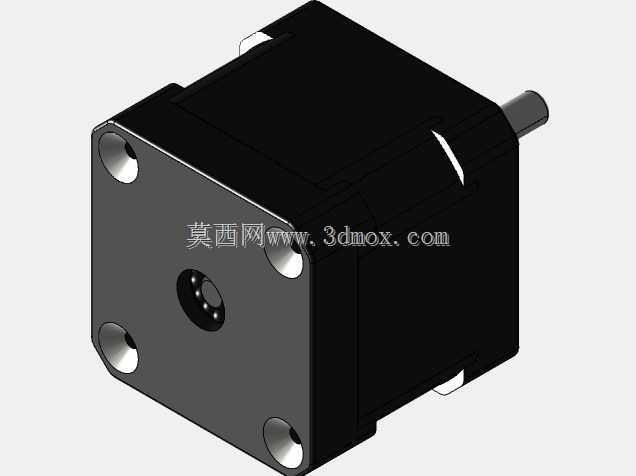

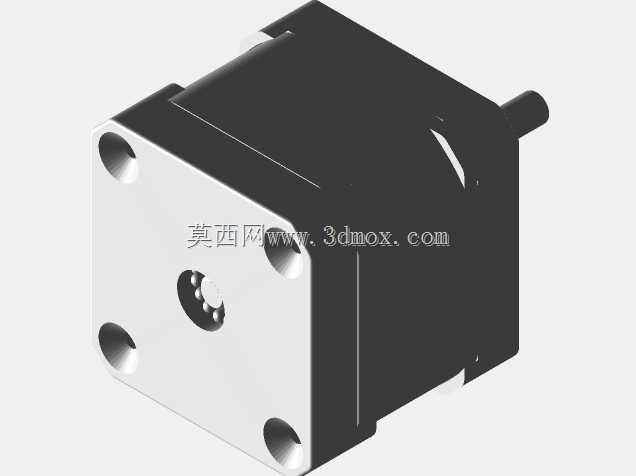

　　做结构设计时最容易忽略的是电机本体的出线侧空间预留，这款电机的出线端位于机身尾部侧方，接线端子的突出高度仅8mm，在排布设备内部走线时，不需要给电机尾部预留过长的冗余空间，哪怕是安装在紧凑的铝型材框架内侧，也不会出现接线端子和型材、其他传动部件干涉的问题。从功能特性上看，这款电机的机身长度为40mm，在Nema17规格的电机序列里属于扭矩输出均衡的档位，适配36Ncm级别的保持扭矩输出，既不会像短机身34mm款那样在带动Z轴升降时出现丢步，也不会像48mm以上长机身款那样增加不必要的设备重量和安装空间占用，刚好匹配桌面级设备的负载需求。做三维建模时，这款结构的细节还原度完全能满足整机虚拟装配的校验需求：机身外壳的端盖止口、

　　轴承安装位的台阶尺寸、输出轴的D型切面位置、安装孔的沉头深度都做了精准还原，在做整机干涉检查时，不会出现模型和实际零件尺寸偏差导致的装配误判。很多新手工程师在做小型设备结构设计时，往往只会关注电机的安装法兰尺寸，忽略电机本体的径向突出和接线端的位置，比如在做XY轴龙门结构的3D打印机时，X轴电机如果选用出线方向不合理的型号，很容易在X轴移动到行程末端时，电机接线和龙门架的横梁发生剐蹭，这款模型把接线端的位置和尺寸做了明确还原，在设计阶段就能提前规划走线槽的位置，避开运动干涉区域。另外，这款电机的端盖固定螺丝采用内六角沉头设计，模型里也还原了沉头孔的深度，在设计电机安装座的避让槽时，可以直接参照模型的端盖外形做让位，

　　不需要额外查找二维图纸核对尺寸。从实际应用的适配场景延伸，这款电机除了常规的桌面数控设备，还能适配小型自动拧螺丝机的送料轴驱动、小型翻板机构的角度控制、智能储物柜的锁止机构驱动，这类场景的共同点是负载扭矩不大、安装空间紧凑、需要精准的开环位置控制，不需要搭配昂贵的伺服电机就能满足使用需求，能有效控制设备的整体制造成本。在做装配公差匹配时，这款模型的安装孔位做了合理的公差偏移还原，四个安装孔的位置度公差符合常规量产电机的加工精度，在设计安装座的定位销孔时，可以直接参照模型的孔位做同轴度设计，避免出现实物装配时螺丝无法穿入的问题。很多工程师在选型时还会关注电机的转子惯量匹配，这款40mm机身的Nema17电机转子惯量刚好匹配直径8mm的导程2/4/8mm丝杆的负载惯量范围，在带动1-2kg的移动负载时，加减速过程不会出现明显的振荡，不需要额外做复杂的参数整定就能获得稳定的运行效果。模型的外形细节还还原了电机机身的散热筋结构，虽然步进电机在额定转速下的发热量不大，但在长时间连续运行的场景下，散热筋的存在能增大机身和空气的接触面积，降低电机的稳态温升，在做设备的热变形仿真时，也能参照这个结构做更贴近实际的热仿真分析，避免因为电机温升导致的机架变形影响设备运行精度。
