Nema17规格42型步进电机结构设计

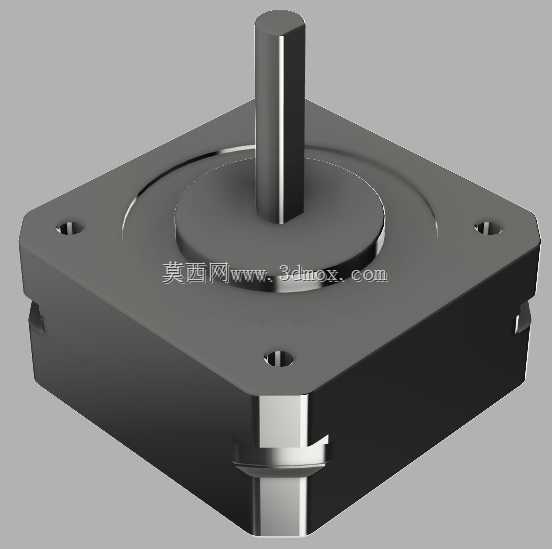

　　做小型自动化设备结构设计的工程师，对Nema17规格的步进电机肯定不会陌生，这款42机座的步进电机，是桌面级自动化设备、小型传动机构里出镜率极高的动力元件。从实际选型应用的角度来说，这类电机的安装边界是结构设计阶段最先要卡准的参数，方形机座的安装孔位遵循Nema17标准的42mm边距，四个安装沉孔的位置公差直接决定了电机能不能顺利装到设备的安装立板上，设计三维结构的时候，要给安装孔留出足够的螺栓操作空间，不能出现螺栓拧入时和周边筋位、走线槽干涉的问题。输出轴的直径和伸出长度也是关键边界，这款电机的输出轴采用D型切边设计，搭配联轴器或者同步带轮的时候，不用额外做防转结构就能传递额定扭矩，轴伸长度要匹配所连接传动件的轮毂厚度，避免出现轴伸过长顶到传动件内部、或者过短导致紧定螺丝无法锁死的问题。

　　从实际应用场景来看，这类小扭矩步进电机的覆盖范围极广，桌面级3D打印机的XYZ轴进给、小型点胶机的工位切换、自动化检测设备的样品台转动、小型传送带的驱动、甚至是智能储物柜的锁止机构传动，都能看到它的身影。它的核心功能特性是开环控制下就能实现精准的角位移控制，不需要额外加装反馈编码器就能满足多数中低精度传动场景的需求，低速运行时的扭矩输出特性平稳，不会像普通直流电机那样低速段出现扭矩骤降的问题，搭配对应的步进驱动器使用时，可以通过细分设置调整单步转动角度，进一步提升传动的平稳性，降低运行过程中的振动和噪音。

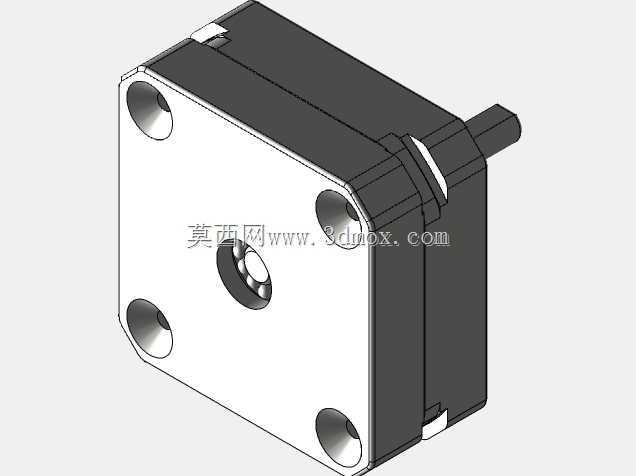

　　在做这款电机的三维建模时，设计思路完全围绕实际装配需求展开，没有做多余的简化处理：机座表面的散热筋结构按照实物的尺寸还原，做热仿真分析的时候可以直接调用模型计算电机持续运行时的温升情况，避免设备密闭空间内电机过热导致扭矩下降；电机尾部的出线端位置和出线方向做了精准还原，结构设计时可以提前规划走线槽的位置，避免装配时出现线缆弯折半径过小、或者和运动部件刮蹭的问题；端盖和机座的配合止口也按照实际公差做了建模，做整机装配干涉检查的时候，能准确判断电机安装后和周边结构的间隙是否合理，不会出现实物装配时端盖和安装板凸台干涉的问题。

　　很多刚入行的结构工程师做选型建模的时候，容易忽略电机本体的厚度尺寸，这款电机的机身长度对应特定的扭矩参数，不同长度的Nema17电机输出扭矩差异很大，建模时准确还原机身长度，一方面是为了检查设备内部的安装空间是否足够，另一方面也能在方案阶段就评估所选扭矩的电机能不能放进预留的空间里，避免后期选型时为了凑扭矩换更长机身的电机，导致和周边结构碰撞。另外电机输出轴的同轴度公差在建模时也做了基准标注，搭配联轴器选型的时候，可以根据轴的公差选择合适配合公差的联轴器，减少传动过程中的径向跳动，提升整套传动机构的运行寿命。

　　从设备实际运行的角度来说，这类步进电机的安装面平面度也有明确要求，建模时把安装面的基准特征做出来，设计对应的安装板时就能对应提出安装面的平面度加工要求，避免电机安装后出现机座变形，导致内部定子和转子摩擦，出现运行卡顿、电流过大烧坏驱动器的问题。很多小型设备运行时出现的丢步、异响问题，追根溯源往往是安装阶段没有对齐基准，或者安装孔位公差过大导致电机受力不均，精准的三维模型能在设计阶段就规避这类问题，减少后期样机调试的工作量。
